杆端关节向心铰接10mm海姆接头结构

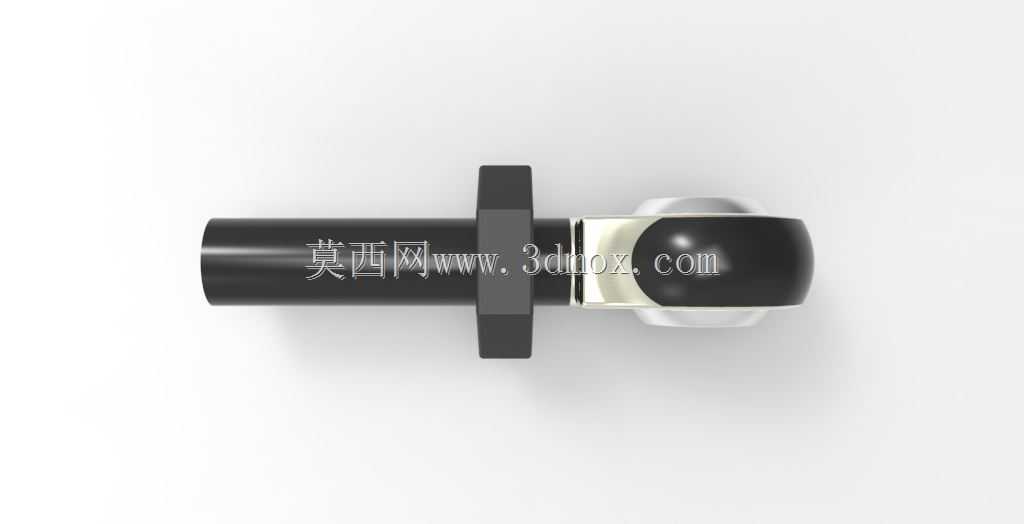

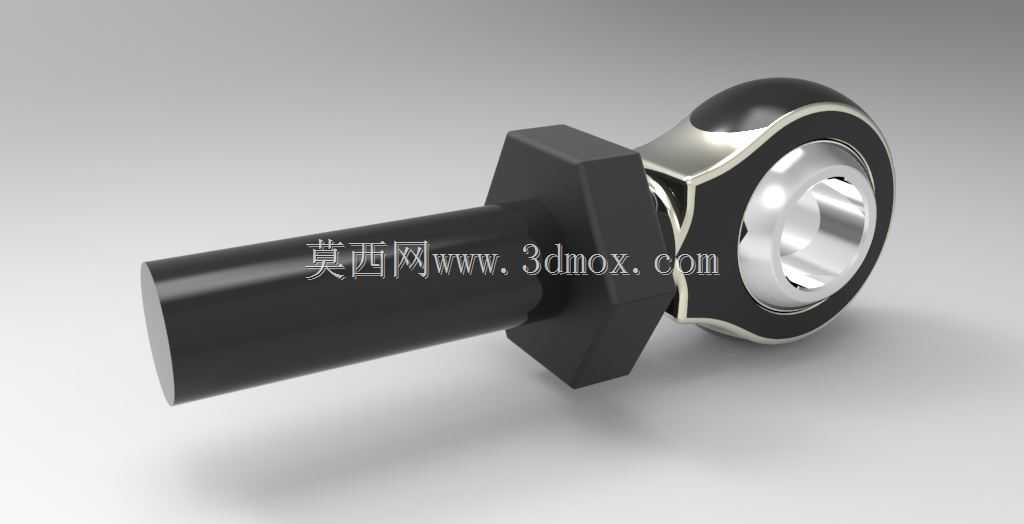

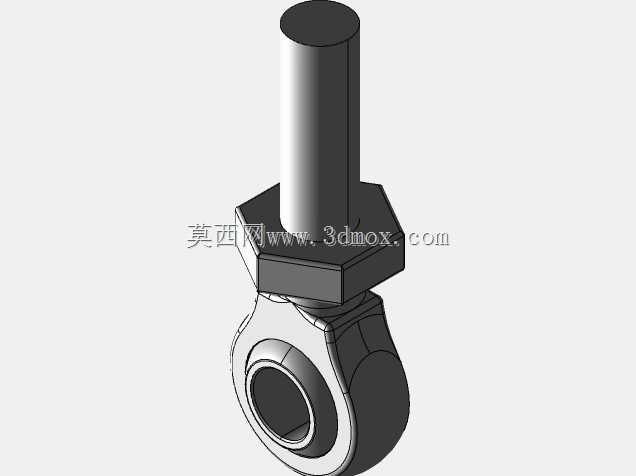

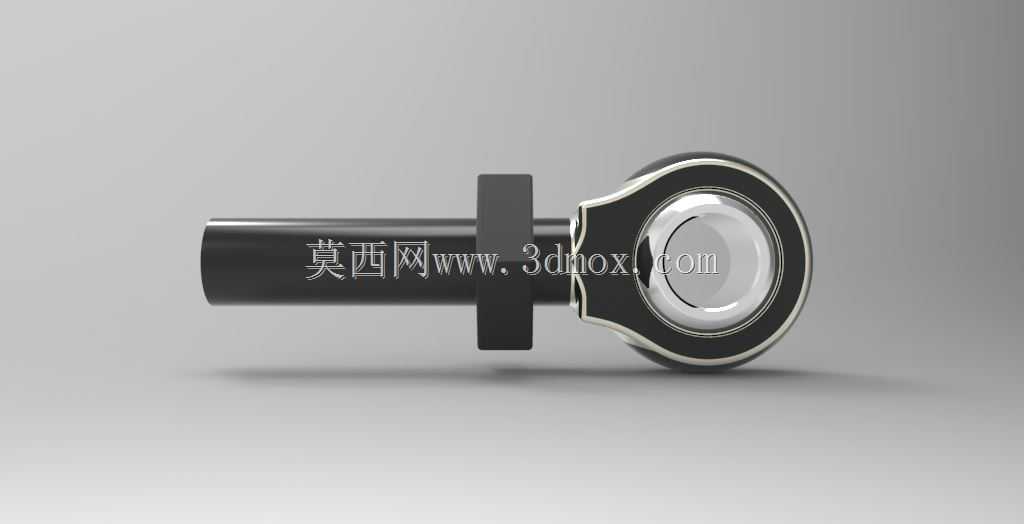

　　在非标自动化连杆传动、改装车辆悬架连杆、小型工程机械操纵机构的铰接点位设计中，这类带杆端安装座的海姆接头是解决多自由度铰接补偿的核心零件，不同于常规深沟球轴承仅能承受径向回转载荷，该类接头的内置球面滑动副可同时承受径向载荷与一定幅度的偏摆、轴向窜动载荷，适配连杆机构运动过程中产生的角度偏差，避免硬连接带来的应力集中与杆件卡滞问题。从结构设计逻辑来看，该接头采用杆体与外圈一体化的锻造式结构，杆端为带六角定位台的圆柱安装轴，六角台的设计是为了安装时可通过扳手夹持锁紧，避免杆体随锁紧螺母同步转动，圆柱安装段的直径为10mm，可直接穿入对应孔径的连杆安装孔内，通过轴端卡簧或者锁紧螺母完成轴向固定，

　　安装段的长度适配常规10-15mm厚度的连杆连接板，无需额外加装隔套即可保证安装后关节外圈无额外轴向压紧力，保留球面副的活动余量。接头的核心滑动副采用外圈包络内球头的结构，内球头为通孔设计，通孔直径与杆体安装轴径一致为10mm，可穿入铰接销轴完成与固定端的连接，内球头的球面与外圈的内球面之间预留有合理的配合间隙，该间隙既可以保证球面滑动时无卡滞，也可补偿安装时两端铰接孔的同轴度误差，在实际工况中，当连杆运动产生±6°范围内的偏摆角度时，球面副可自动适配角度变化，不会对杆件产生附加弯矩。从安装边界来看，该接头的整体径向最大尺寸为外圈的外径，在做布局设计时，需要在铰接点位预留足够的径向活动空间，避免外圈摆动时与周边的结构件产生干涉，

　　杆体的轴线与内球头通孔的轴线在初始状态下为垂直设计，运动过程中两轴线的夹角可随球面滑动动态变化，适配连杆机构的非直线运动轨迹。在实际选型应用中，这类10mm规格的海姆接头常被用于小型自动化设备的门体开合连杆、越野改装车的稳定杆小连杆、农用机械的操纵拉杆铰接点位，相比传统的销轴铰接结构，该类接头无需额外加装铜套或者自润滑衬套，球面副本身的接触面积更大，单位面积承受的压应力更小，在频繁往复摆动的工况下使用寿命更长，同时其自带的角度补偿能力可降低安装时的孔位精度要求，减少装配过程中的修配工作量。设计建模过程中，需要重点关注球面配合的公差取值，内球头的球面粗糙度需要达到Ra1.6以下，外圈的内球面粗糙度需匹配内球头参数，

　　避免滑动过程中出现卡顿与异常磨损，六角定位台的对边尺寸需要符合标准紧固件的扳手尺寸规范，保证通用工具可直接完成锁紧操作，杆体安装段的轴径公差取h7即可，与安装孔的H8公差形成间隙配合，保证安装时可顺利穿入，同时不会出现过大的径向旷量。内球头的通孔公差取H8，适配铰接销轴的h7公差，销轴穿入后可通过开口销或者轴端挡圈完成轴向限位，避免销轴脱出。在做运动仿真验证时，需要给球面副添加对应的角度限制，模拟实际工况下的最大偏摆角度，验证接头在全行程运动过程中不会与周边的连杆、支架产生运动干涉，同时需要校核杆体与外圈连接位置的结构强度，该位置为应力集中区域，在承受冲击载荷时容易出现断裂问题，建模时需要在连接位置添加合理的过渡圆角，分散应力集中点，提升零件的抗冲击能力。
