乘用车标准橡胶轮胎结构三维数模

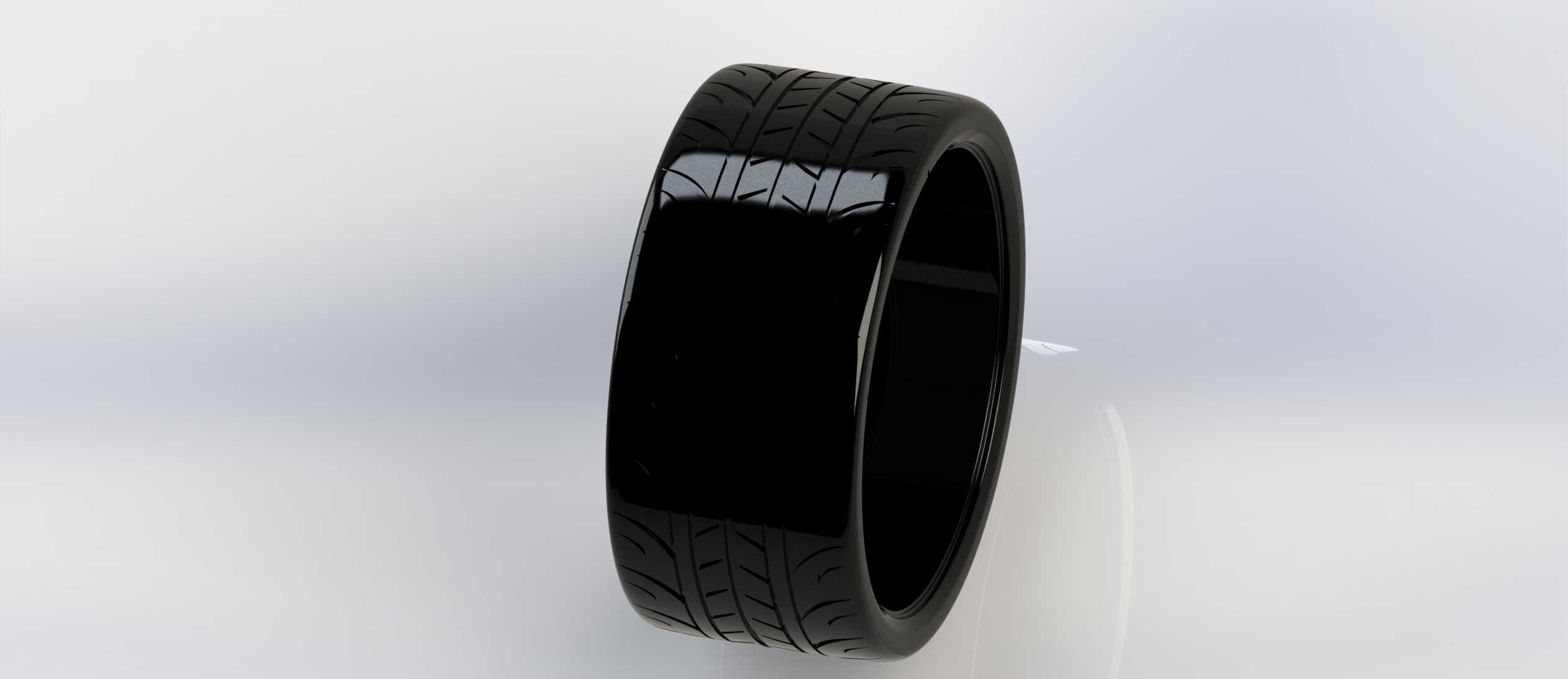

　　日常做整车总布置校核时，轮胎是行走系统里最先要卡安装边界的部件，很多新手建模容易忽略轮胎与轮罩、转向拉杆、悬架摆臂的动态间隙，这个数模还原了常规民用乘用车子午线轮胎的完整结构，胎面花纹、胎侧弧度、胎圈安装位的尺寸都做了写实还原，做底盘布置时可以直接调用做间隙校核，不用再反复核对轮胎的外廓参数。

　　从实际装车场景来看，这类轮胎主要适配普通家用A级、B级乘用车，日常行驶中承担承载车身重量、缓冲路面冲击、传递驱动力制动力的作用，建模时特意还原了胎面的三段式花纹结构，中间连续肋条用来保证高速行驶的直线稳定性，两侧交错的花纹块用来提升弯道抓地力，花纹沟槽的深度也参考了常规新胎的8mm标准深度，做涉水行驶仿真、轮胎抓地力模拟时可以直接提取胎面曲面做接触分析。

　　设计思路上，这个轮胎数模采用回转体基础特征加胎面花纹切除的方式构建，胎侧的弧度做了渐变处理，靠近胎圈位置厚度更大，用来匹配轮辋安装时的挤压变形量，胎圈位置的直径严格对应常规16寸轮辋的安装尺寸，装配时可以直接和标准轮辋数模做配合约束，不会出现安装干涉的问题。胎体的内部轮廓也做了简化还原，虽然没有还原帘布层、带束层的详细分层结构，但外廓的尺寸精度足够满足总布置、外观验证、运动干涉校核的需求，不用再花时间调整轮胎的外廓参数。

　　安装边界方面，这款轮胎的断面宽度参考常规205mm规格轮胎设计，扁平比为55，整体外径约632mm，做轮罩设计时需要预留至少30mm的跳动间隙，满载状态下轮胎上跳极限位置不能和轮罩内衬、翼子板发生干涉，转向时最大转角状态下，轮胎外侧不能和翼子板剐蹭，内侧不能和转向节、减震器支架发生碰撞。很多新人做总布置时容易忽略轮胎在不同载荷下的变形量，这个数模的胎侧弧度是按照标准充气压力下的静载状态做的，做动态仿真时可以给胎体设置对应的橡胶材料属性，模拟不同载荷下的径向变形，校核极限工况下的间隙是否满足要求。

　　从实际使用的角度，这个数模还可以用来做轮胎拆装模拟、轮胎动平衡仿真的基础载体，胎面的花纹是对称式设计，安装时不需要区分内外侧，适配绝大多数前置前驱家用车的使用需求，日常做整车渲染、结构展示时，这个轮胎的外观细节足够支撑高精度的渲染输出，胎面的反光、胎侧的橡胶质感都做了对应的曲面处理，不用再额外做外观面的优化。另外在做轮胎噪声仿真时，胎面的花纹块排列、沟槽的走向都是直接影响泵吸噪声的关键因素，这个数模的花纹细节还原度足够，可以直接提取花纹沟槽的流体域做气动噪声分析，不用再重新绘制胎面花纹。

　　做底盘设计时，轮胎的定位参数匹配也和轮胎的自身刚度直接相关，这个数模的胎侧厚度、胎面硬度对应的刚度参数参考了常规民用舒适型轮胎的设定，做悬架K&C特性仿真时，可以直接调用这个数模的质量、转动惯量参数，不用再反复调试轮胎的属性参数，能节省不少前期建模的时间。很多时候做方案评审时，不需要带详细内部结构的轮胎数模，这个外廓精确、外观细节到位的数模刚好适配这类场景，既能满足装配校核的精度要求，又不会因为模型过于复杂导致装配体文件过大，影响软件的运行流畅度。
