工业用圆弧曲面承重挂钩结构设计

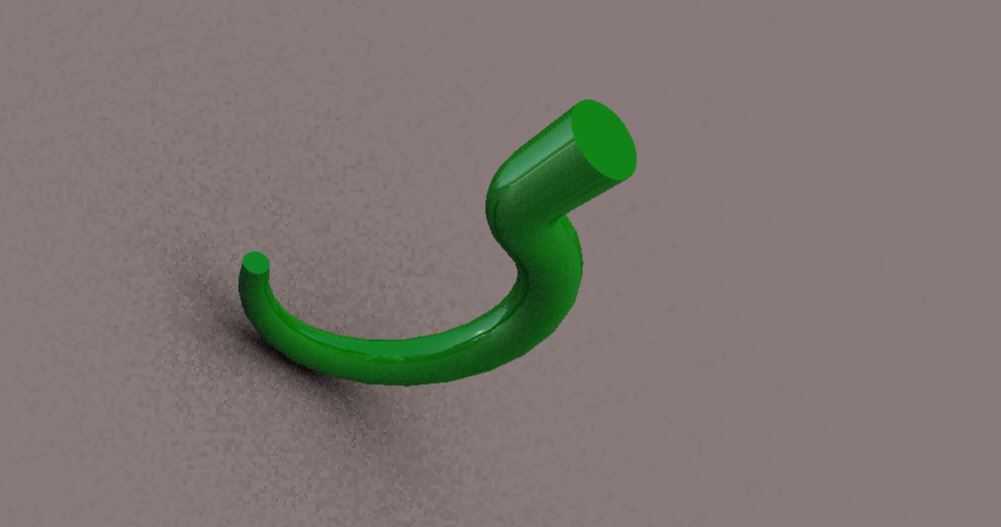

　　日常做设备配套结构设计时，这类曲面挂钩的应用场景比常规直钩要广很多，不管是生产线旁的工具悬挂、仓储区域的轻型物料吊挂，还是小型设备内部的管线挂载、工装夹具的辅助挂接，都能看到这类构件的身影。和直杆式挂钩不同，这款挂钩采用连续变曲率的圆弧过渡结构，从端部的圆柱安装段到钩体的承弯段，再到最末端的防脱翘头，整个曲面没有硬折角，应力传递路径非常顺畅，不会出现直角结构常见的应力集中断裂问题。

　　设计这类挂钩的时候，首先要明确安装边界，上端的圆柱安装段是标准的等直径圆柱，既可以直接穿入对应规格的安装孔做过盈配合固定，也可以配套外螺纹做旋接固定，安装段的长度预留了足够的锁紧余量，不会因为安装面厚度偏差出现固定不牢的问题。钩体的曲率设计是整个结构的核心，承弯段的曲率半径是按照额定悬挂载荷的弯矩分布计算的，靠近安装段的位置曲率稍大，截面抗弯模量更高，能承受悬挂时的最大弯矩，越靠近钩尖位置曲率逐渐收窄，既方便挂入吊环、绳套等挂载件，也能避免挂载件在晃动时从钩体滑脱。

　　从实际使用角度看，这类挂钩的钩尖做了小幅度的上翘处理，上翘角度控制在15度左右，这个角度既不会让挂入操作变得卡顿，又能在挂载件受到横向晃动、小幅颠簸的时候，有效阻挡挂载件向外滑移脱出，不需要额外加装防脱挡片就能满足多数常规场景的防脱需求。钩体的截面是等直径的圆形截面，和很多采用扁钢截面的挂钩相比，圆形截面不存在抗弯的方向性问题，不管挂载件的拉力从哪个周向角度施加，截面的抗弯性能都是一致的，不会出现某个方向受力容易弯折的问题。

　　做三维建模的时候，整个钩体的曲面采用扫掠特征生成，引导线就是连续的曲率样条，全程保持G2连续过渡，不会出现曲面棱线，后续不管是做注塑成型还是金属弯制成型，都能保证成型过程中材料流动均匀，不会出现局部壁厚不均或者弯制开裂的问题。安装段的端面做了小尺寸的倒角处理，既去除了机加工产生的锐边毛刺，也能在穿入安装孔的时候起到导向作用，降低装配对位的难度。

　　在尺寸匹配上，这类挂钩的安装段直径和钩体直径保持一致，不需要做变径加工，不管是采用圆钢弯制还是棒料机加工，都能减少加工工序，降低制造成本。钩体的开口尺寸是按照常用的挂载件规格设计的，能适配常规的钢丝绳套、尼龙吊环、工具挂扣等常见挂载配件，开口间隙预留了足够的操作空间，戴劳保手套操作的时候也能顺利完成挂取动作。

　　从受力特性来说，整个钩体的应力分布在额定载荷下非常均匀，最大应力出现在安装段和钩体过渡的圆弧位置，这个位置的曲率做了局部加大处理，相当于自然形成了加强结构，不需要额外增加加强筋就能满足强度要求，整体重量比同载荷等级的直角挂钩轻15%左右，材料利用率更高。实际使用中，这类挂钩不需要复杂的维护，表面做相应的防腐处理后，在车间、仓储、户外临时挂载等场景下都能长期稳定工作，不会因为边角积尘、积水出现过早锈蚀的问题。
