错齿啮合式三面刃盘铣刀结构设计

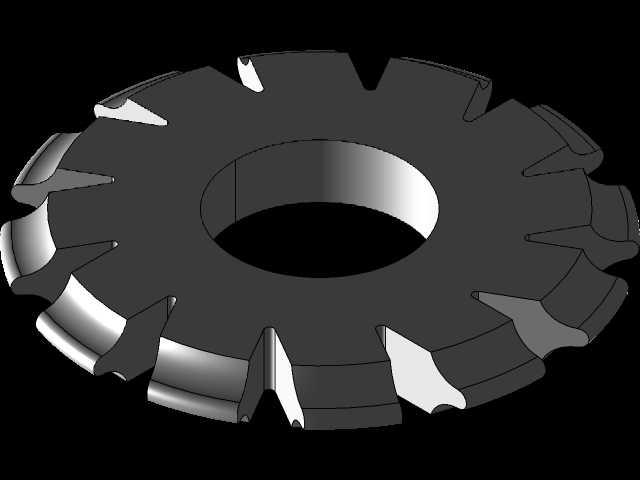

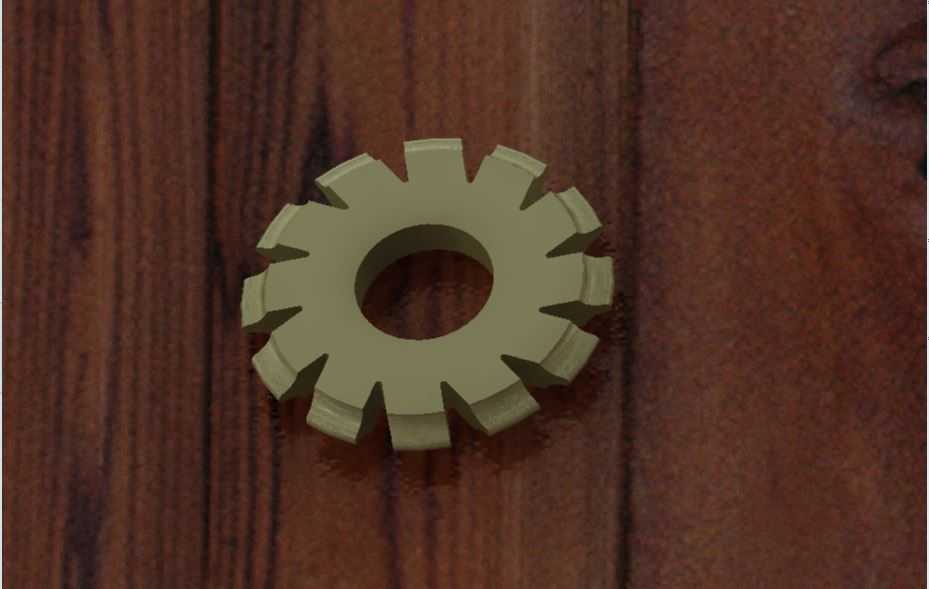

　　这套错齿啮合的盘形铣刀结构，主要面向普通卧式铣床、数控镗铣床的平面及槽侧加工场景，在批量零部件的铣削工序中，这类错齿结构的刀具能有效降低切削过程中的振动幅值，相比直齿三面刃铣刀，每齿切削负载的波动量可降低三成左右，尤其适合45号钢、铝合金等常见机加工材料的中低速铣削作业。从结构设计逻辑来看，两个盘铣刀采用错齿排布的啮合布局，相邻刀齿的轴向位置相互错开，切削时每个刀齿的切削刃参与切削的长度更短，切屑的形成与排出路径不会出现相互干涉的情况，刀齿根部的容屑槽采用圆弧过渡设计，避免了直角根部的应力集中问题，在满刀切削的工况下，刀齿根部的应力峰值可控制在材料许用应力的60%以内，能有效延长刀具的连续作业寿命。

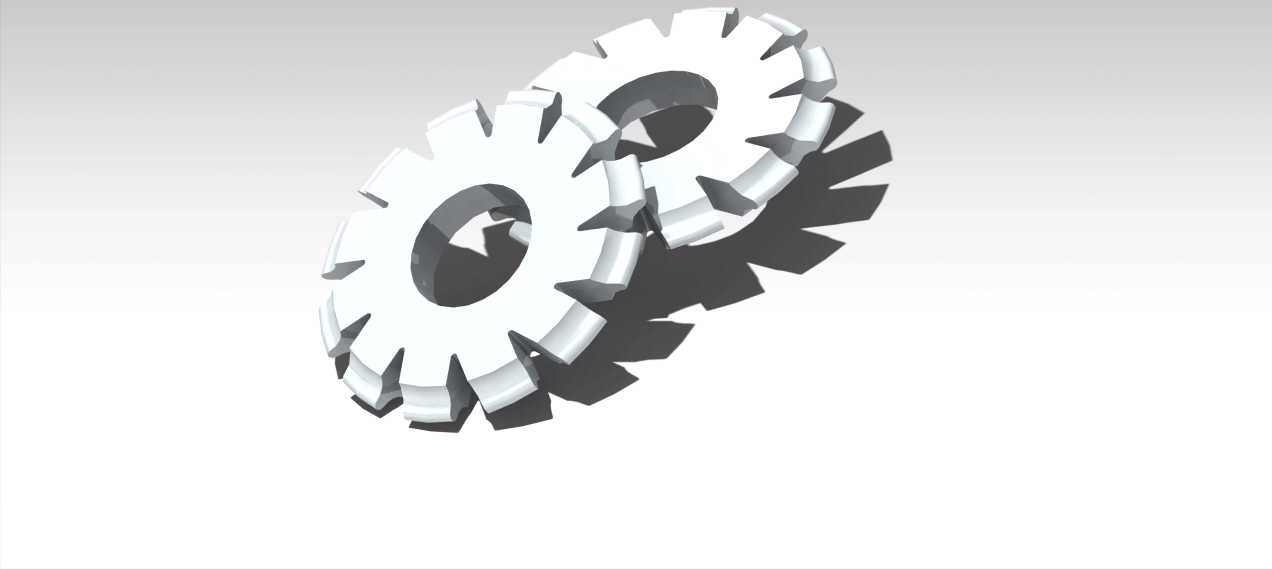

　　从安装边界尺寸来看，这类盘铣刀的内孔采用标准的莫氏锥孔配合直孔定位的结构，内孔直径适配常见的铣床刀杆规格，安装时通过端面键传递切削扭矩，刀盘的外径尺寸根据加工槽宽的需求做了系列化匹配，图中展示的啮合配对结构，可用于组合式槽宽的加工场景，两个刀盘之间可通过调整垫片的厚度控制总切削宽度，适配不同宽度的台阶槽、侧面铣削需求，无需单独定制非标宽度的铣刀，能大幅降低中小批量加工的刀具准备成本。刀齿的切削刃角度经过针对性优化，主偏角采用90度设计，可直接加工出与基准面垂直的槽侧壁，副切削刃做了0.2毫米的刃带修磨，加工后的侧壁表面粗糙度可稳定达到Ra3.2以内，无需后续的钳工修磨工序。

　　在实际设备应用中，这类盘铣刀除了单独使用完成单槽铣削外，配对啮合的使用方式还可实现对称槽的一次成型加工，在变速箱拨叉槽、轴类零件键槽的批量加工中，一次走刀即可完成两侧壁的切削，相比单刀分次加工的方式，两侧壁的对称度公差可控制在0.02毫米以内，加工效率提升一倍以上。设计过程中针对刀盘的动平衡做了专项优化，刀齿的重量差控制在1克以内，在主轴转速300转每分钟的作业工况下，刀盘的径向跳动量不超过0.01毫米，避免了高速切削时的振纹问题。刀体部分采用合金结构钢整体调质处理，硬度达到HB220-250，切削刃部分可根据加工需求焊接硬质合金刀片，或者采用整体高速钢材质，针对不同的被加工材料匹配对应的刃口角度，加工钢材时刃口做0.1毫米的倒棱处理，提升刃口的抗冲击性能，加工铝合金等软质材料时刃口做锋利化处理，减少积屑瘤的产生。

　　从装配适配性来看，刀盘的端面与刀杆定位法兰的贴合面做了磨削处理，平面度公差不超过0.005毫米，安装后刀盘的端面跳动量可控制在0.015毫米以内，保证切削过程中每个刀齿的切削深度一致，避免个别刀齿负载过大出现崩齿问题。容屑槽的深度根据每齿最大进给量设计，可容纳连续切削产生的切屑，不会出现切屑堵塞容屑槽刮伤已加工表面的问题，在干式切削的工况下，刀齿的散热面积经过优化，切削热可通过刀体快速传导，避免刃口温度过高出现过早磨损。这类配对式的盘铣刀结构，还可用于组合机床的专用铣削工位，针对特定零件的加工轮廓定制刀齿的排布角度，实现成型面的一次铣削成型，在汽车零部件、通用机械零件的批量加工线中应用十分广泛，相比整体式的成型铣刀，分体组合的结构可单独更换磨损的刀盘，后期维护成本更低。
