汽车轮毂曲面结构NURBS参数化设计

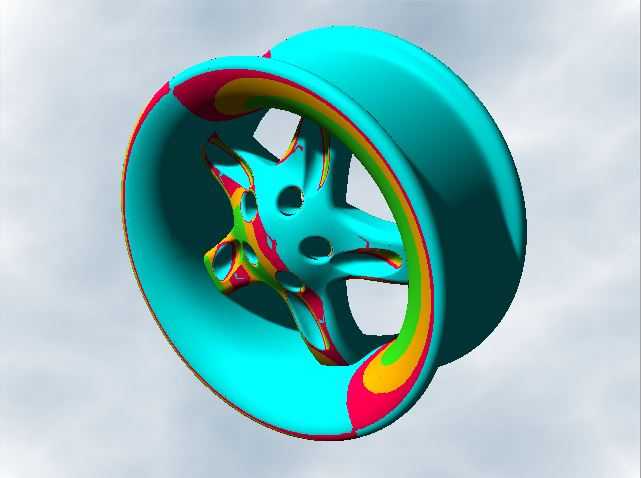

　　在整车行走系统的部件开发环节，轮毂作为连接轮胎与车轴的核心承载构件，其结构设计直接关联行驶安全性、整车轻量化表现与动态平衡性能，日常建模工作中这类曲面类零件的参数化搭建，往往需要兼顾力学性能与外观曲面的光顺度要求。这款轮毂的曲面构建采用NURBS曲面逻辑完成，整体结构分为外侧轮辐安装面、中间轮辋筒体、内侧胎圈座三个核心功能段，建模过程中优先保证胎圈座位置的圆柱度公差，这一区域是轮胎与轮毂配合的核心密封面，若曲面存在不光顺的折角或曲率突变，装配后极易出现慢漏气、轮胎偏磨的问题，实际量产环节该位置的加工精度通常需要控制在0.1mm以内，建模时需要对该段曲面做单独的曲率连续性约束，保证G2连续以匹配后续机加工的表面粗糙度要求。

　　轮辐部分采用五辐式星形布局，每根轮辐的曲面从中心安装盘位置平滑过渡到轮辋内侧的连接点，辐条表面做了内凹的弧面处理，一方面可以在同等材料用量下提升截面的抗弯模量，降低车辆过弯时轮辐的形变幅度，另一方面弧面结构可以引导行驶过程中的气流穿过辐条间隙，带走刹车盘工作产生的热量，避免长时间制动后刹车系统热衰减。中心安装盘位置预留了五个螺栓安装孔，孔位的分布圆直径需要匹配对应车型的轴头参数，建模时安装盘的贴合面做了0.5mm的微凸设计，避免装配时因平面度误差导致轮毂安装偏斜，引发高速行驶时的方向盘抖动问题。轮辋部分的筒体曲面按照标准轮胎的胎圈尺寸设计，两侧的凸缘高度符合乘用车轮辋的通用规范，能够在轮胎充气后牢牢卡住胎圈位置，

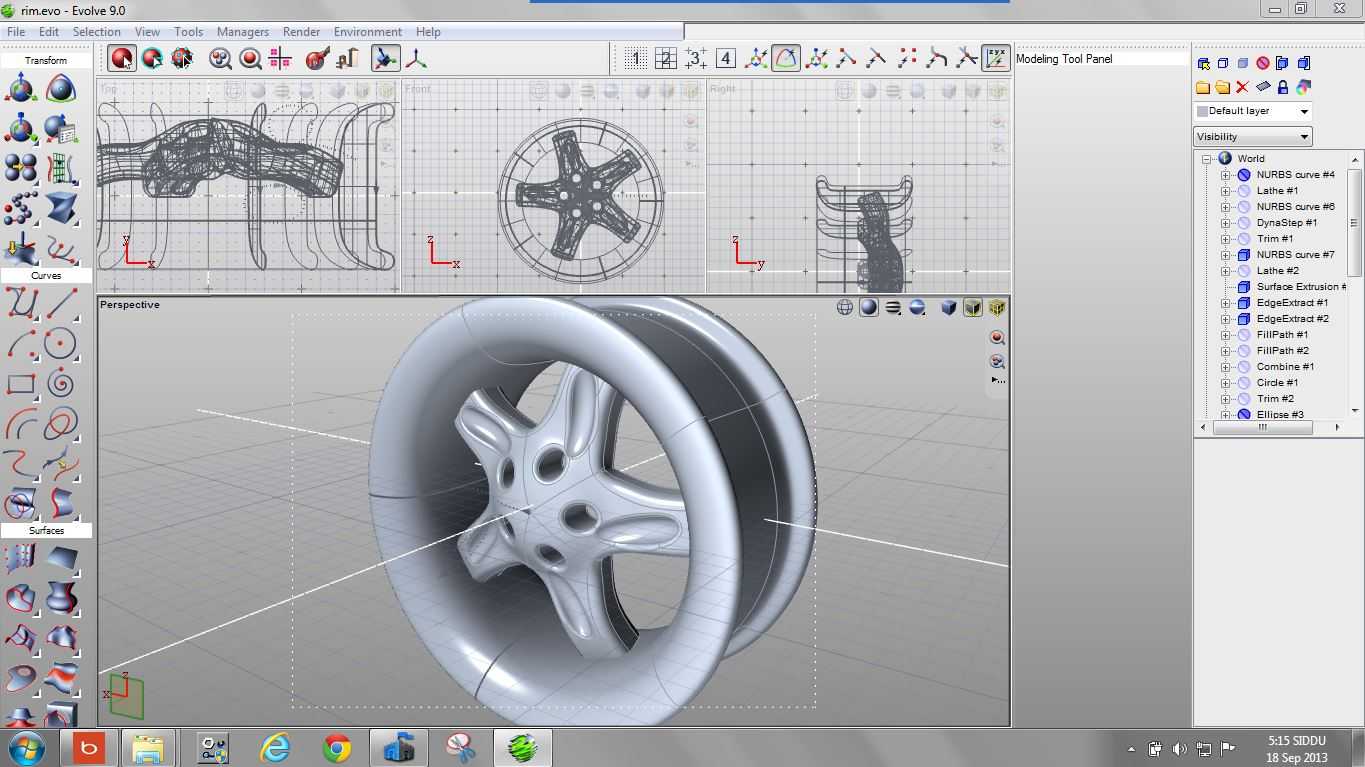

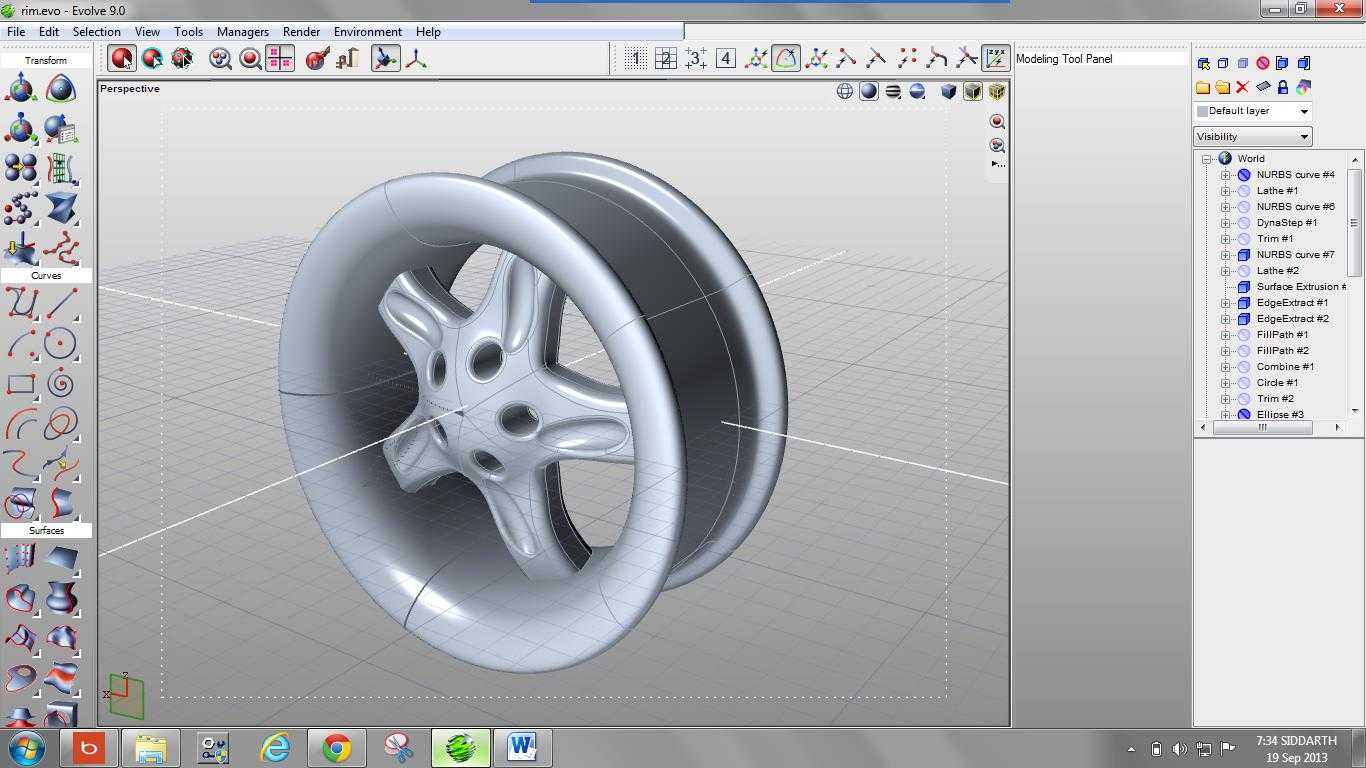

　　即使在轮胎亏气状态下也能避免胎圈脱开轮辋，提升行驶安全性。从实际应用场景来看，这类轮毂结构多用于家用乘用车的配套开发，建模过程中需要同步考虑后续的铸造工艺约束，所有曲面的过渡位置都做了不小于R3的圆角处理，避免铸造时出现应力集中导致的冷裂缺陷，同时轮辐背面的减重槽深度控制在合理范围，既保证足够的减重效果，也不会因壁厚差过大导致铸造时出现缩松缺陷。在曲面搭建的逻辑上，没有采用简单的旋转加拉伸的拼接方式，而是通过整体的NURBS曲面铺陈完成整个外表面的构建，保证所有相邻曲面之间都达到曲率连续，后续做有限元分析时可以避免因曲面尖角导致的应力集中计算偏差，也能为后续的数控加工编程提供光顺的曲面路径，减少加工后的表面打磨工作量。安装边界方面，

　　轮辋的宽度尺寸、中心孔直径、螺栓孔分布圆都需要和对应车型的悬挂参数匹配，建模时中心孔的尺寸比轴头直径大0.05mm，既保证装配时的顺利导入，也不会因间隙过大导致定位偏差，轮辋的偏距参数按照整车的轮距要求设定，避免轮胎突出翼子板或者蹭到内侧的悬挂结构。日常设计这类零件时，往往需要反复调整轮辐的曲面弧度，在保证结构强度的前提下尽可能降低零件重量，这款模型的曲面构建逻辑可以直接复用在同尺寸规格的轮毂开发中，通过调整轮辐的曲面造型就能快速衍生出不同外观风格的同平台轮毂方案，大幅缩短前期造型阶段的开发周期。需要注意的是，轮辋上的气门嘴安装孔位置需要避开轮辐的连接区域，建模时孔位做在两根轮辐之间的轮辋平面上，方便后续装配时的充气操作，同时孔位周边做了加厚处理，避免安装气门嘴时该位置出现应力开裂。整个模型的曲面没有出现碎面、重叠面或者法向反转的问题，所有曲面的控制点分布均匀，后续导入其他工程软件做结构修改或者模具设计时，不会出现特征识别失败的问题，能够直接对接后续的工程开发环节。
