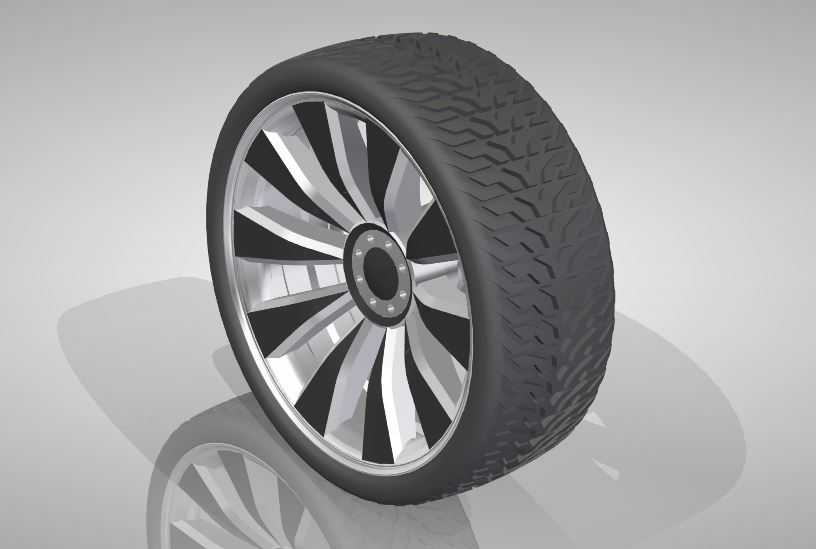

带轮胎双色乘用车合金轮毂结构设计

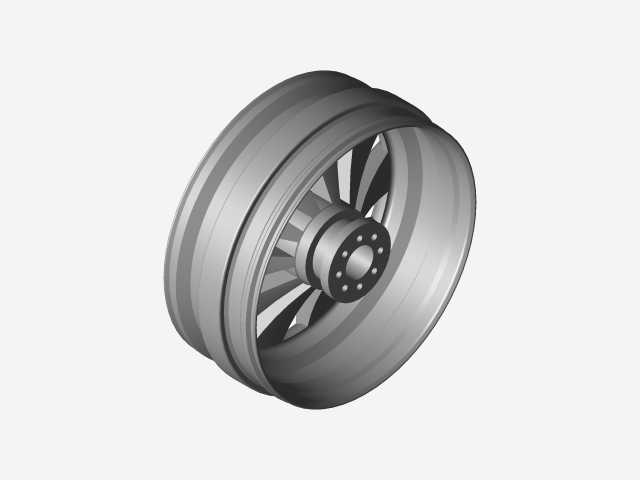

　　该行走部件总成主要面向民用乘用车底盘行走系统配套场景，可适配紧凑型家用轿车、城市SUV等常规铺装路面行驶车型，作为整车与地面直接接触的承载传力部件，承担整车垂直载荷传递、行驶过程中驱动力与制动力矩输出、转向动作执行以及路面冲击缓冲的核心功能，是整车行驶系统中直接决定行驶安全性与操控稳定性的关键部件。整体结构采用轮辋、轮辐、中心安装座一体化的合金基体搭配外置橡胶轮胎的组合形式，轮辋部分采用深槽式结构设计，匹配常规无内胎真空轮胎的安装需求，轮缘位置做了加厚圆弧过渡处理，能够在轮胎充气、车辆过弯侧倾以及经过颠簸路面时，避免轮缘应力集中导致的变形开裂问题，同时轮辋与轮胎接触的密封面做了高精度平面处理，保证无内胎轮胎装配后的气密性要求，

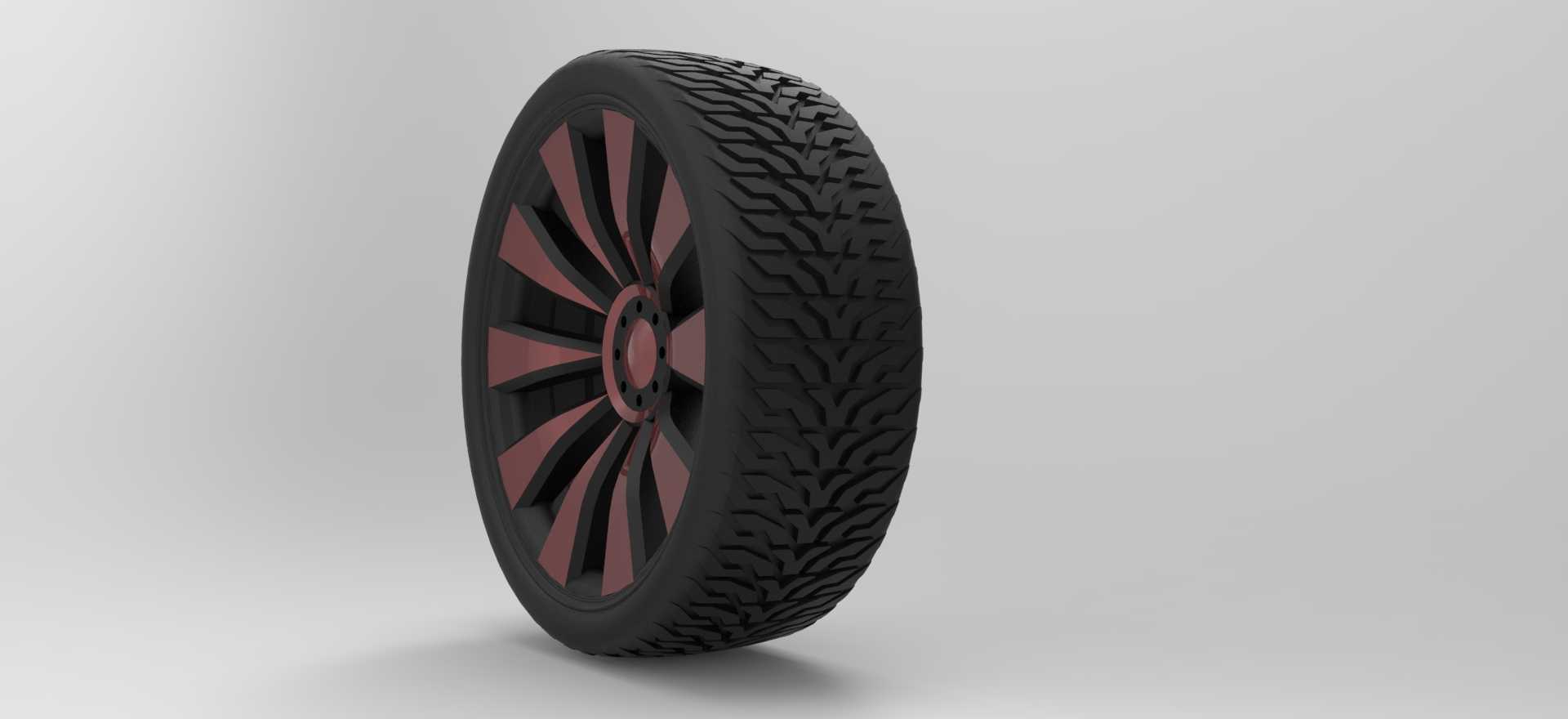

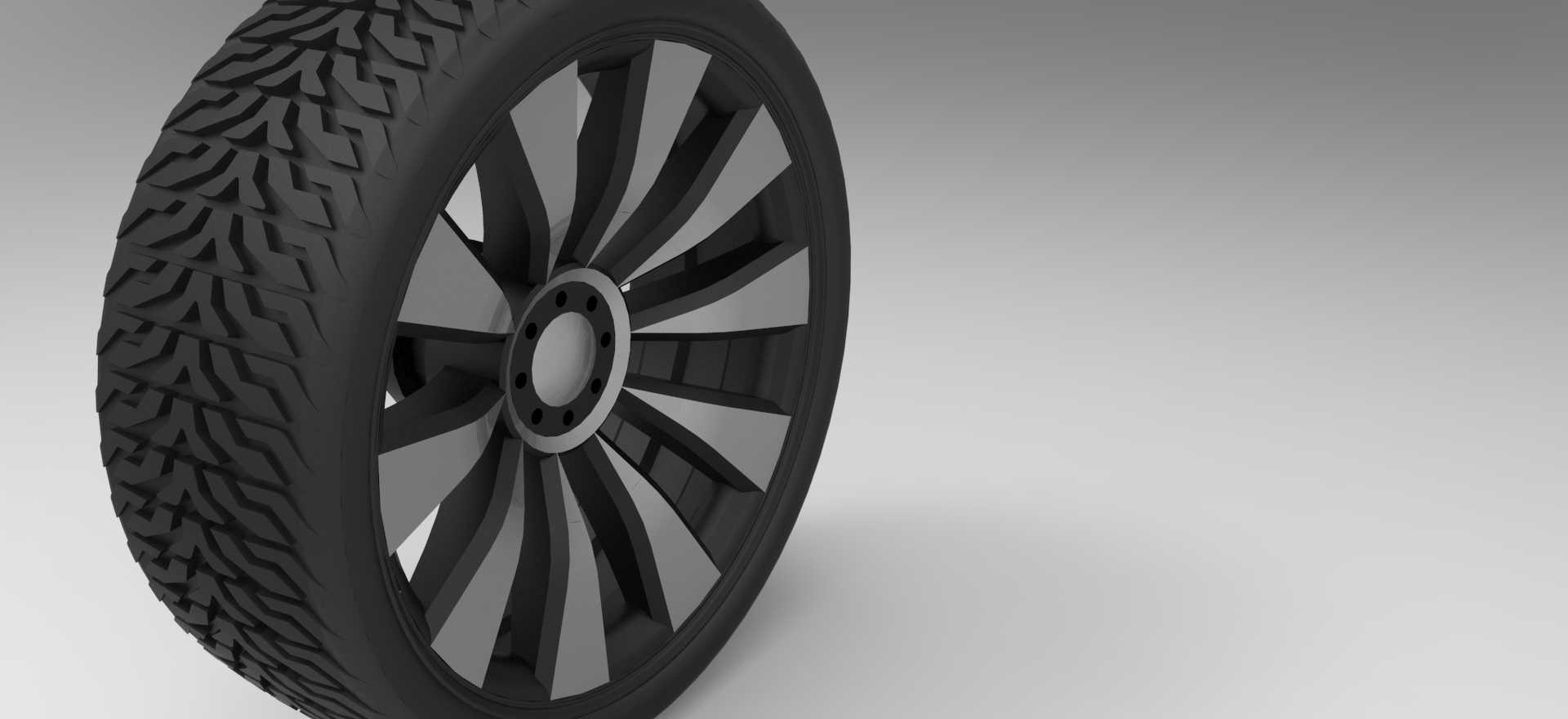

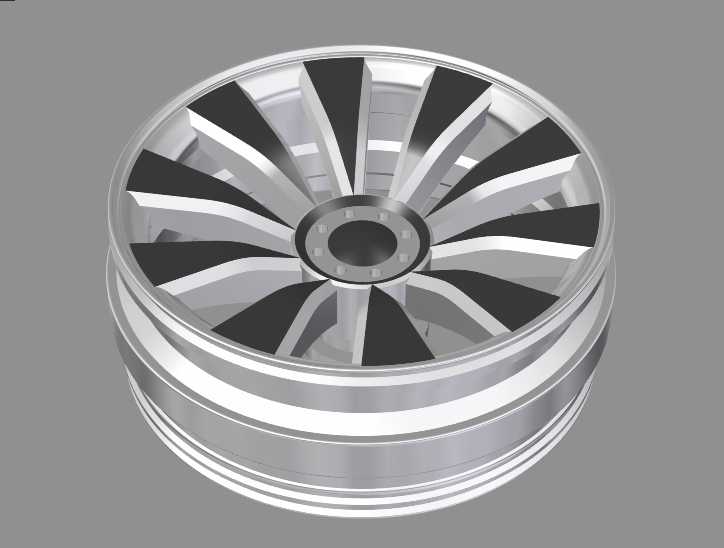

　　无需额外加装内胎即可满足常规行驶工况下的胎压保持需求。轮辐部分采用多辐条双色拼接设计，黑色基底搭配银色装饰面的结构并非单纯为了外观效果，每根辐条的截面都采用变厚度设计，靠近中心安装座的位置厚度更大，向轮辋方向延伸时逐步收薄，这种结构能够在保证整体支撑强度的前提下，尽可能降低轮辐自身重量，实现非悬挂质量的降低，对于提升整车悬挂响应速度、改善行驶平顺性有实际作用；辐条之间的镂空区域预留了足够的通风间隙，能够在车辆行驶过程中引导气流穿过制动总成区域，带走制动盘、制动片工作时产生的摩擦热量，避免长距离制动时制动系统热衰减带来的制动效能下降问题。中心安装座部分设置了均匀分布的螺栓安装孔，孔位精度按照乘用车常规轮毂安装孔位公差要求设计，

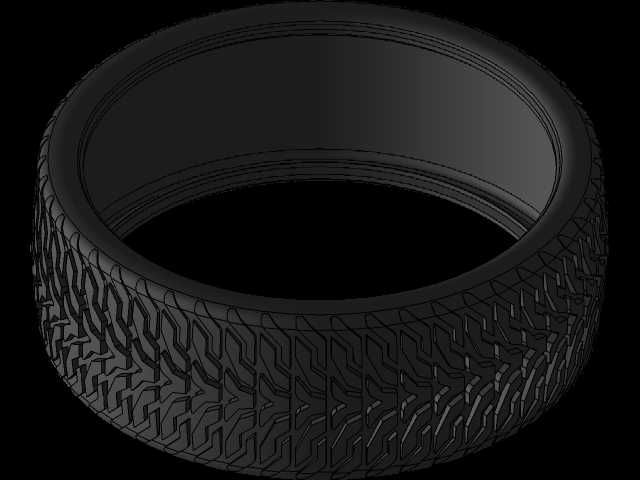

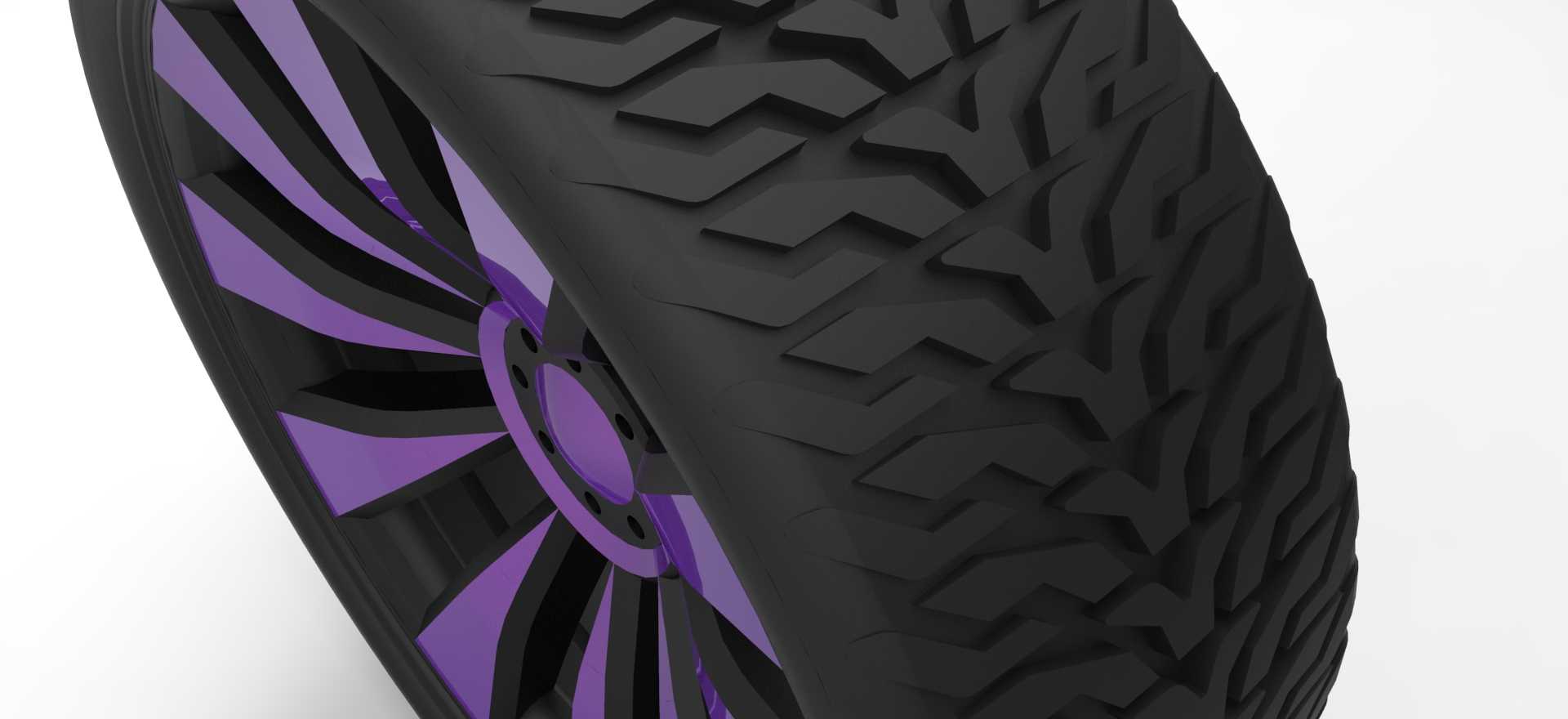

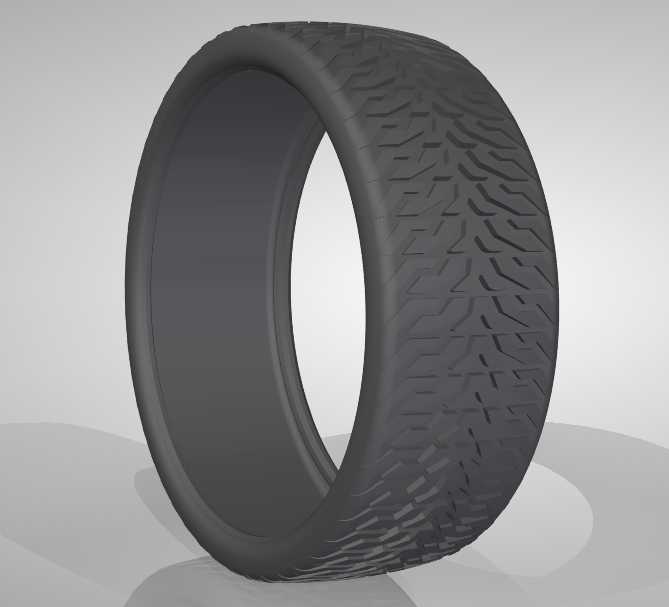

　　能够与对应车型的轮毂轴承、制动盘安装面完全贴合，中心定位孔采用高精度圆柱面设计，装配时可与车轴轴头实现精准同轴定位，避免高速行驶时车轮出现径向跳动导致的方向盘抖动问题；安装座与轮辐衔接的位置做了大圆角过渡处理，分散车辆急加速、急制动以及过坎时产生的集中应力，避免长期交变载荷作用下出现根部疲劳断裂的问题。配套的橡胶轮胎采用常规民用乘用车胎面花纹设计，花纹块排布兼顾干地抓地力与雨天排水需求，纵向主排水沟与横向花纹槽配合，能够在湿滑路面行驶时快速排开胎面与路面之间的水膜，降低水滑风险；胎侧部分采用适中的厚度设计，既能够过滤路面细碎颠簸，也能在轮胎低胎压状态下提供足够的支撑强度，避免胎侧过度弯折导致的帘布层损坏。从安装边界来看，

　　该轮毂的偏距设计适配常规前置前驱乘用车的轮距要求，装配后不会超出翼子板边界，也不会与内侧悬挂摆臂、制动卡钳产生运动干涉，轮胎外径匹配对应车型的轮拱空间，在转向打到最大角度、悬挂压缩到极限行程时，轮胎不会与轮拱内衬、挡泥板发生剐蹭；整体重量控制在同尺寸铸造合金轮毂的常规水平，不会给车轴带来额外的负载，转动惯量的匹配也符合常规家用车型的动力输出特性，不会因为转动惯量过大导致起步、加速时的动力损耗增加。在建模过程中，轮辐的曲面过渡采用连续曲率设计，既保证了外观的流畅性，也避免了曲面折角带来的应力集中问题，所有安装孔位、密封面的尺寸都按照实际量产配件的公差要求预留了装配余量，可直接用于结构验证、装配干涉检查以及改装方案匹配等场景。
