承受垂直载荷的推力球轴承结构设计

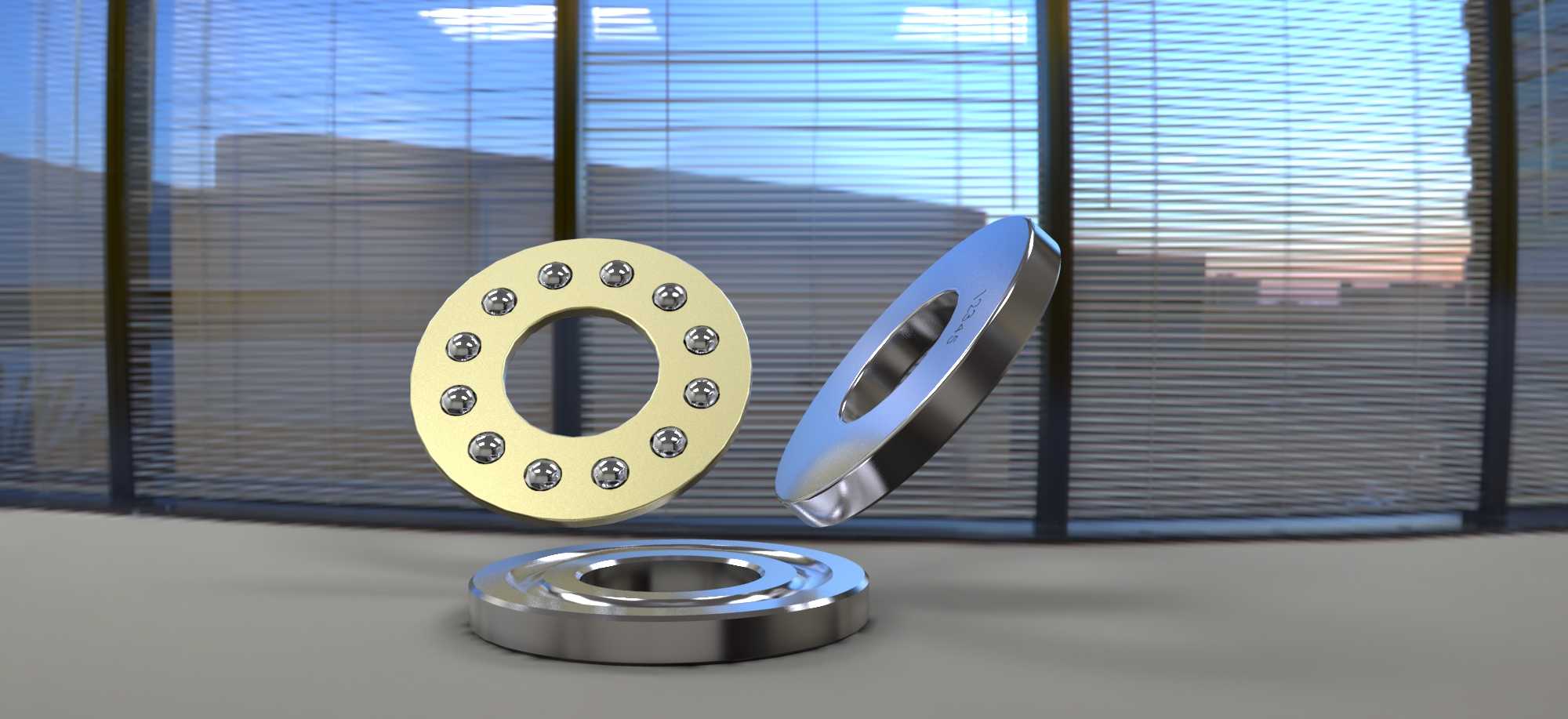

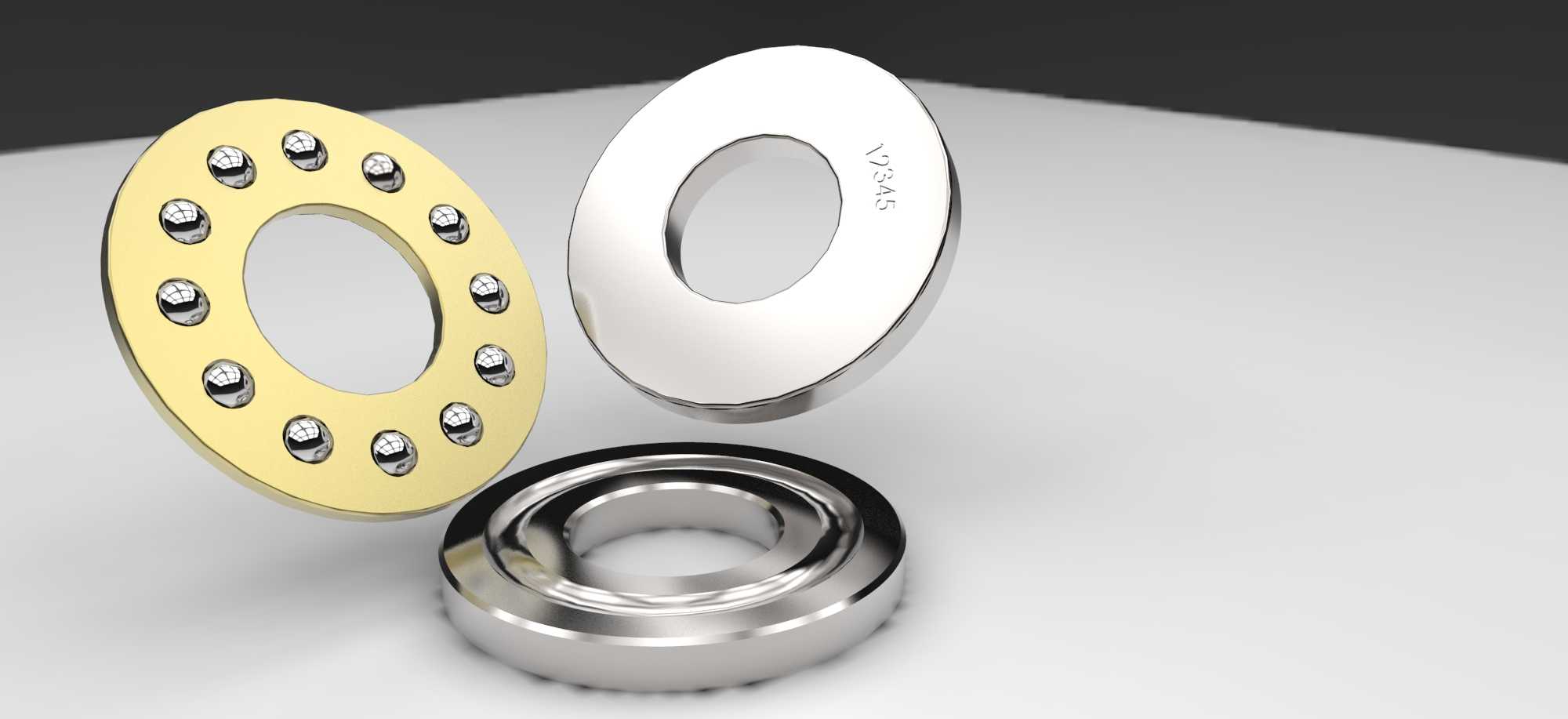

　　在各类需要承受轴向载荷的机械传动场景中，推力球轴承是应用极为广泛的基础支承部件，不同于深沟球轴承可同时承受径向与少量轴向载荷的特性，这类轴承的核心设计目标就是专门应对垂直于安装端面的轴向载荷，无法承担径向方向的受力，因此在选型阶段首先要明确设备的受力方向，避免出现选型错误导致的轴承早期失效。从结构组成来看，该推力轴承采用分体式设计，主要由轴圈、座圈、钢球以及保持架四个核心部分构成，其中轴圈与传动轴进行过盈配合，随轴一同转动，座圈则安装在设备的轴承座孔内，通常处于静止状态，二者之间的滚动体为高精度钢球，通过保持架实现均匀周向排布，避免钢球在运转过程中出现相互摩擦、碰撞的问题，有效降低运转过程中的摩擦损耗与发热情况。在实际设备布局中，

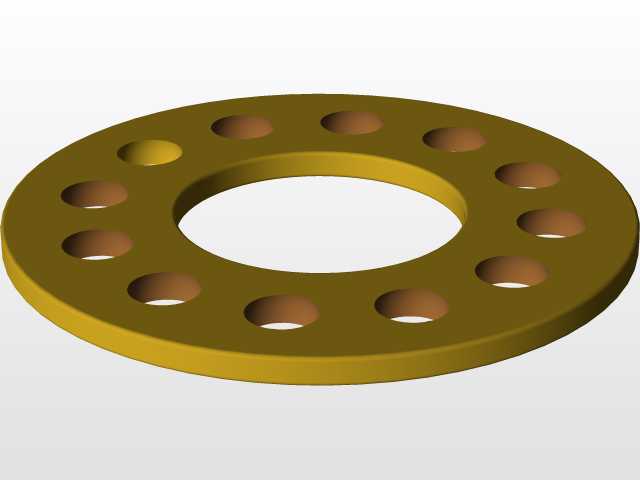

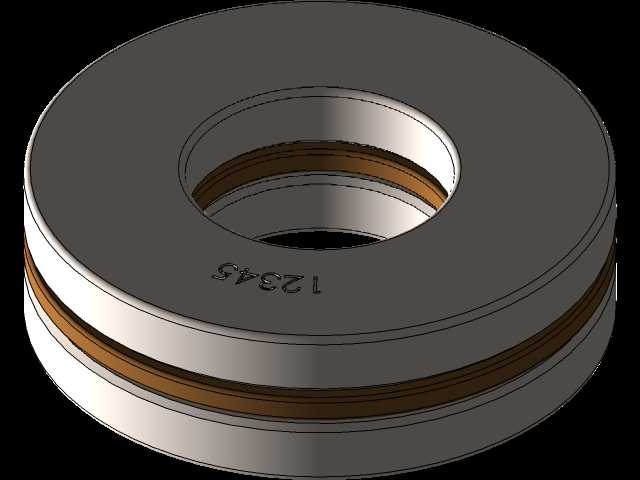

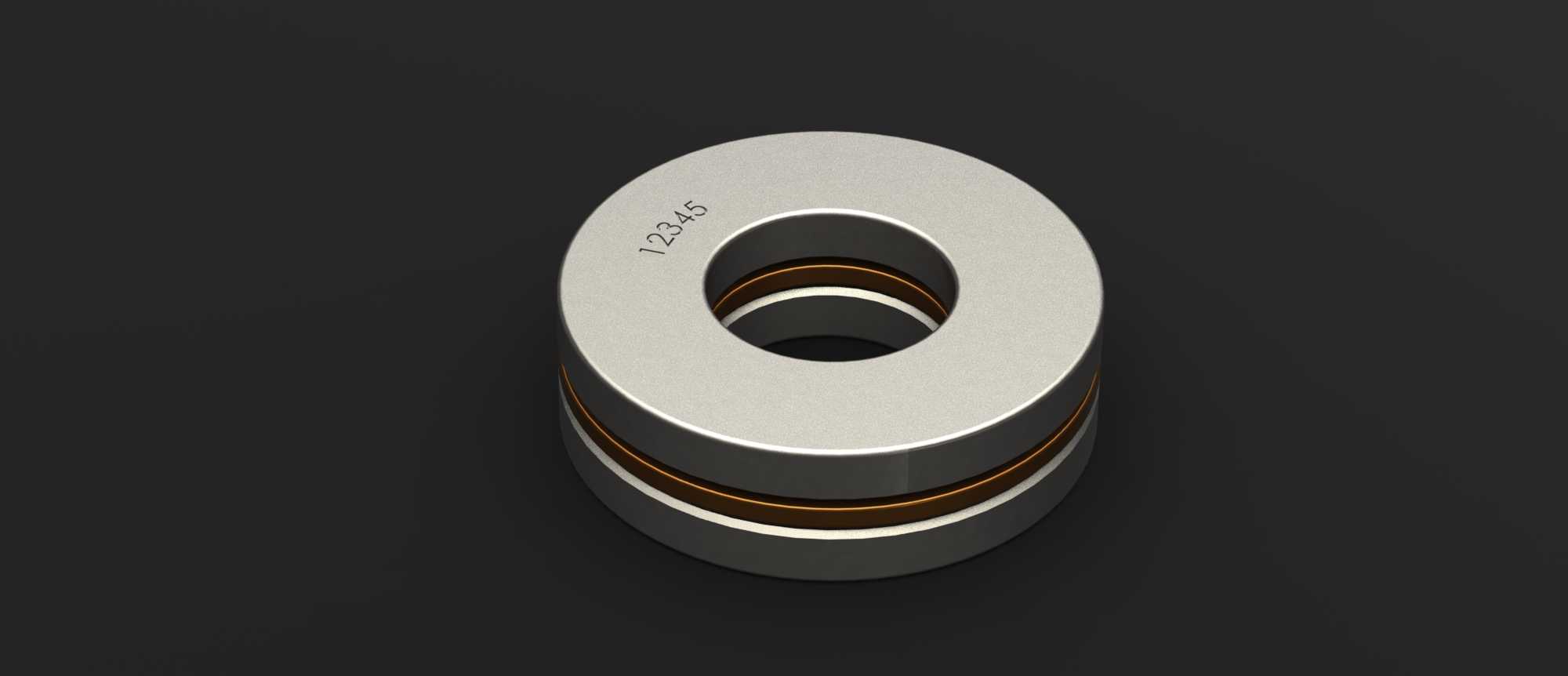

　　这类轴承常被用在立式水泵、立式减速机、机床主轴的轴向定位端、起重设备的吊钩支承、工程机械的回转支承辅助定位等场景，比如立式离心泵的叶轮端轴向力全部由推力轴承承担，运转过程中叶轮产生的轴向水推力会通过轴传递到轴圈，再通过钢球传递到座圈，最终由轴承座将载荷分散到设备壳体上，保障叶轮不会出现轴向窜动，避免叶轮与泵壳发生摩擦碰撞。设计这类轴承的三维模型时，首先要明确安装边界的尺寸约束，轴圈的内径需要与配合轴径匹配，通常采用基孔制配合，座圈的外径则需要与轴承座的安装孔适配，采用基轴制配合，安装时需要预留合适的轴向游隙，游隙过小会导致轴承运转时发热抱死，游隙过大则会出现轴向窜动、运转精度下降的问题。钢球的直径与数量是根据额定轴向载荷计算确定的，钢球直径越大、排布数量越多，轴承的额定静载荷与动载荷就越高，能够承受的轴向力也就越大，但相应的整体外形尺寸也会随之增大，设计时需要在承载能力与安装空间之间做平衡。保持架的结构采用兜孔式设计，每个兜孔对应一颗钢球，兜孔的间隙需要控制在合理范围，既要保证钢球能够自由滚动，又要避免钢球从兜孔中脱出，部分重载场景下的推力轴承还会在保持架表面设计储油槽，存储润滑脂，保障长期运转过程中的润滑效果，减少钢球与滚道之间的磨损。从外形结构来看，该轴承的两个端面均为平整的安装基准面，安装时需要保证轴圈端面与轴的台阶面贴合紧密，座圈端面与轴承座的安装端面贴合，二者的平行度公差需要控制在允许范围内，否则会导致钢球受力不均，局部载荷过大，出现点蚀、

　　剥落等失效形式。在三维建模过程中，需要重点还原滚道的弧形曲面结构，轴圈与座圈的滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，这样既可以降低滚动摩擦阻力，又能保证足够的接触面积分散载荷，滚道的表面粗糙度要求较高，通常需要达到磨削加工的精度等级，建模时不需要刻意体现粗糙度的纹理，但要保证滚道曲面的曲率连续，没有几何断点。不同于径向轴承的安装方式，推力轴承在安装时不需要考虑径向的定位偏差，但要注意区分轴圈与座圈的尺寸差异，通常轴圈的内径略小于座圈的内径，避免安装时出现座圈与轴发生摩擦的情况。在低速重载的应用场景下，部分推力轴承会采用满装钢球的设计，取消保持架结构，尽可能多的排布钢球提升承载能力，但这种结构的极限转速较低，

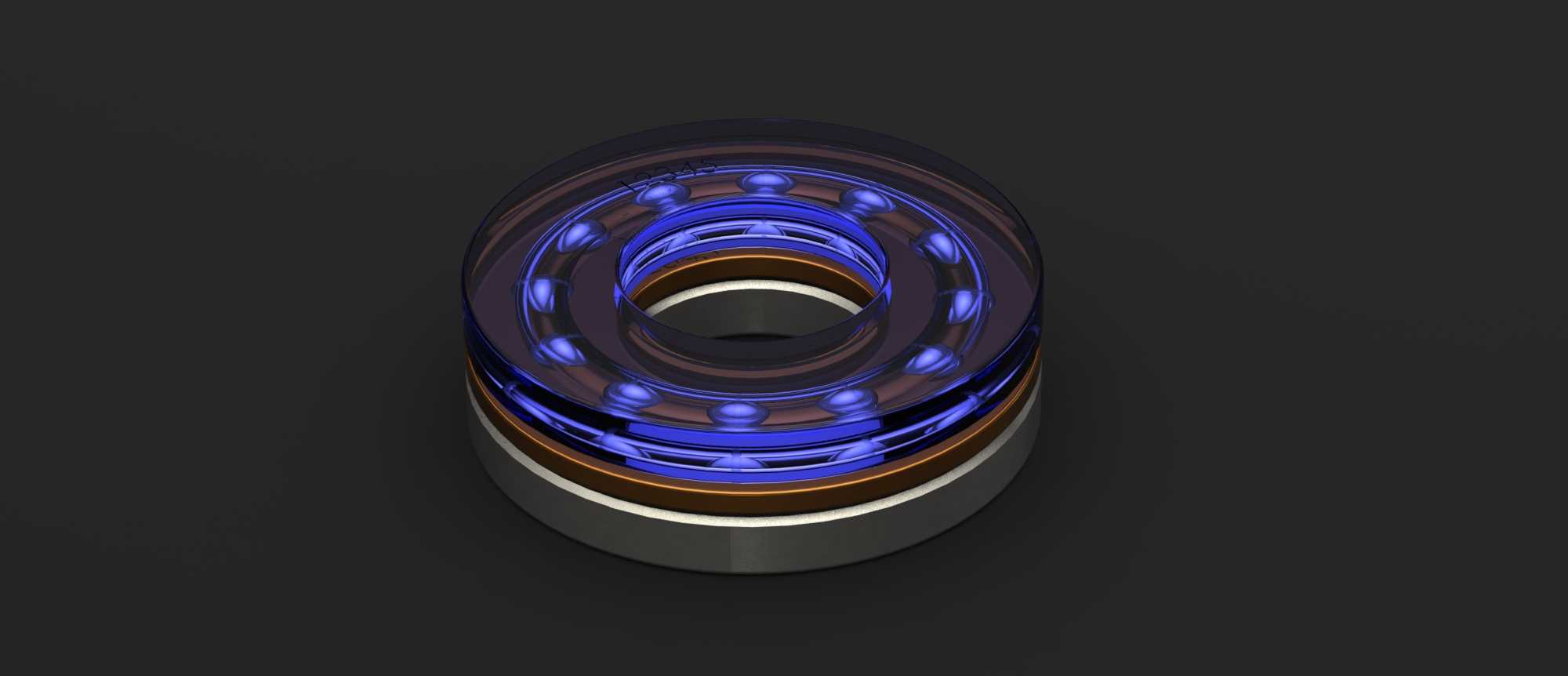

　　只适合运转速度不高的场合，而带保持架的结构则可以适配更高的运转转速，应用场景更为广泛。日常运维中，这类轴承的失效形式主要包括滚道点蚀、钢球磨损、保持架断裂等，大多是因为载荷超出额定范围、润滑不足、安装偏斜导致的，因此在选型阶段就需要根据设备的最大轴向载荷、运转转速、工作温度等参数，选择合适规格的轴承，同时在装配时保证安装精度，定期补充润滑脂，才能有效延长轴承的使用寿命。建模过程中还需要注意各零件之间的装配关系，钢球需要同时与轴圈滚道、座圈滚道保持相切约束，保持架的兜孔中心需要与钢球中心重合，轴圈与座圈之间需要预留出合理的轴向间隙，模拟实际的游隙状态，这样搭建的三维模型才能直接用于后续的装配干涉检查、有限元受力分析以及工程图纸的输出，为实际的生产加工、设备装配提供准确的参考依据。
