机械连接锁紧用收紧构件结构设计

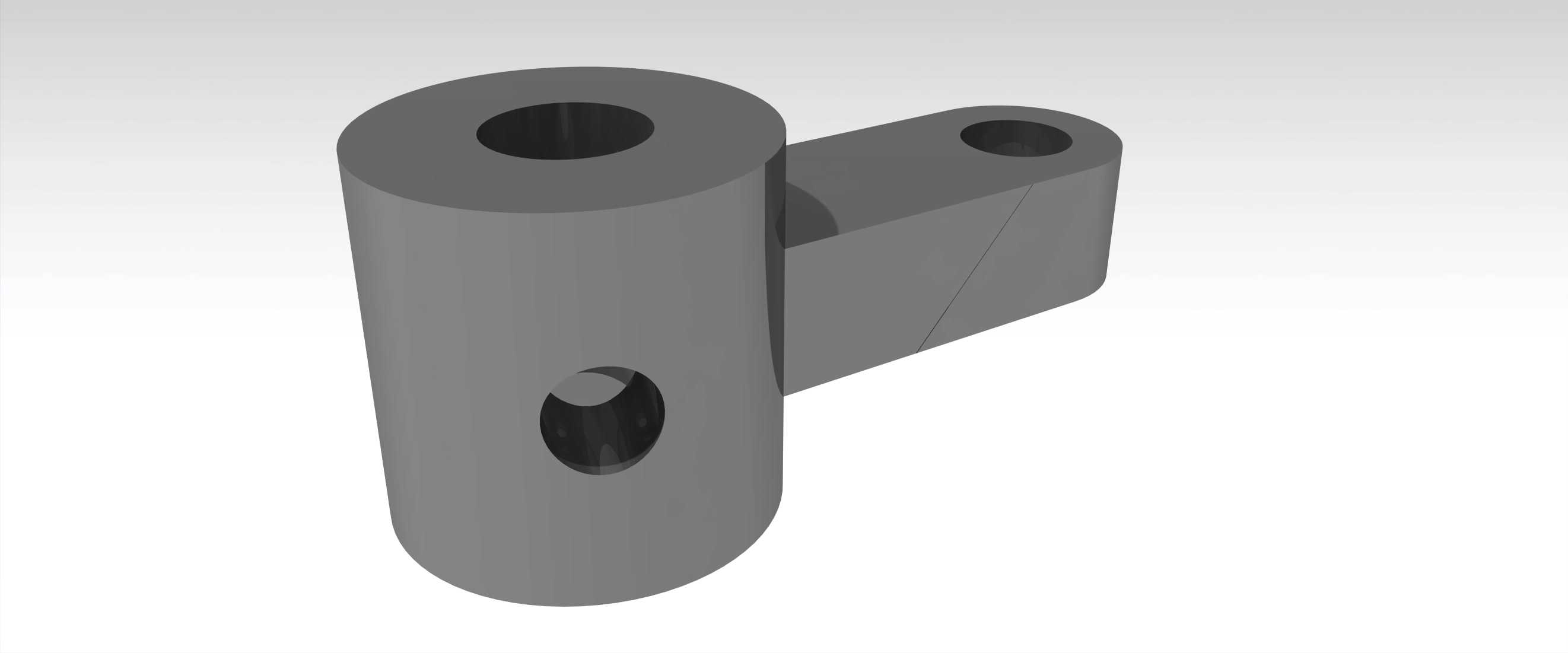

　　在工装夹具、输送线张紧机构、小型设备锁止结构的实际应用场景里，这类收紧构件承担着张紧调节、位置锁止、刚性连接的核心作用，区别于普通的标准紧固件，它的一体式结构能同时承担铰接支撑与锁紧受力的双重功能，在很多需要快速张紧、角度锁止的工位上，这类零件的结构合理性直接影响整套机构的运行稳定性。从实际使用的受力工况来看，主筒体部分是核心的受力承载段，轴向的通孔用于穿装固定轴或者调节螺杆，安装时需要保证通孔与配合轴的同轴度公差控制在0.05mm以内，避免安装后出现卡滞、偏磨的问题；筒体侧面的径向通孔是锁紧定位孔，穿装锁紧螺钉后可以将整个构件固定在轴上的指定位置，孔口做了倒角处理，既方便螺钉快速导入，也能避免装配时孔口毛刺刮伤螺钉螺纹。

　　侧面延伸出的支耳部分是铰接连接端，支耳上的通孔用于连接拉杆或者联动杆件，支耳与主筒体的衔接位置做了加厚过渡处理，没有尖锐的应力集中棱角，在承受侧向拉力的时候，过渡区域的应力分布更均匀，不会出现长期交变载荷下的断裂问题，这部分的结构设计是整个零件的强度关键，很多同类型非标零件容易在衔接位置做直角处理，实际使用中受冲击载荷时很容易从根部开裂，这个结构的圆弧过渡设计刚好规避了这个常见的设计缺陷。从安装边界来看，主筒体的外径尺寸决定了它的适配安装空间，在做配套结构设计时，需要预留出至少2mm的周边间隙，避免构件转动时与周边结构发生干涉；支耳的长度决定了铰接点的力臂长度，选型时可以根据需要的张紧力矩调整支耳的长度参数，力臂越长，

　　同等拉力下能提供的锁紧力矩越大，但对应的安装空间要求也越高。这类构件在实际使用中不需要额外的焊接或者拼接加工，一体式的机加工结构装配效率更高，日常维护时只需要定期检查锁紧螺钉的预紧力，以及铰接孔的磨损情况即可，在轻载输送线的皮带张紧、工装夹具的快速锁止、小型仓储设备的位置固定场景里，这种结构的零件比分体式的连接组件可靠性更高，零件数量更少，装配累计误差也更容易控制。做三维建模的时候，需要重点关注两个垂直方向通孔的位置度公差，以及支耳与主筒体的衔接面的拔模或者加工余量设置，如果是采用机加工工艺生产，毛坯预留的加工余量要均匀，避免出现局部余量不足导致的废品；如果是采用铸造工艺生产，过渡圆角的大小要符合铸造工艺要求，

　　避免出现浇铸不足的缺陷。从功能特性上来说，它不需要复杂的操作步骤，只需要调整主筒体在轴上的轴向位置，就可以改变支耳端的张紧行程，调整到位后锁紧侧面的螺钉即可完成固定，相比螺纹张紧结构，它的调节速度更快，而且能承受更大的径向载荷，在有振动的工况下，配合防松螺钉使用也不容易出现松脱的问题。很多设计人员在做这类张紧结构的时候，容易忽略支耳孔与主筒体孔的平行度要求，如果两个孔的平行度超差，安装后联动杆件会出现别劲的问题，不仅操作阻力大，长期使用还会加剧铰接孔的磨损，缩短零件的使用寿命，这个模型里两个孔的平行度控制在合理范围内，能保证铰接动作的顺畅性。
