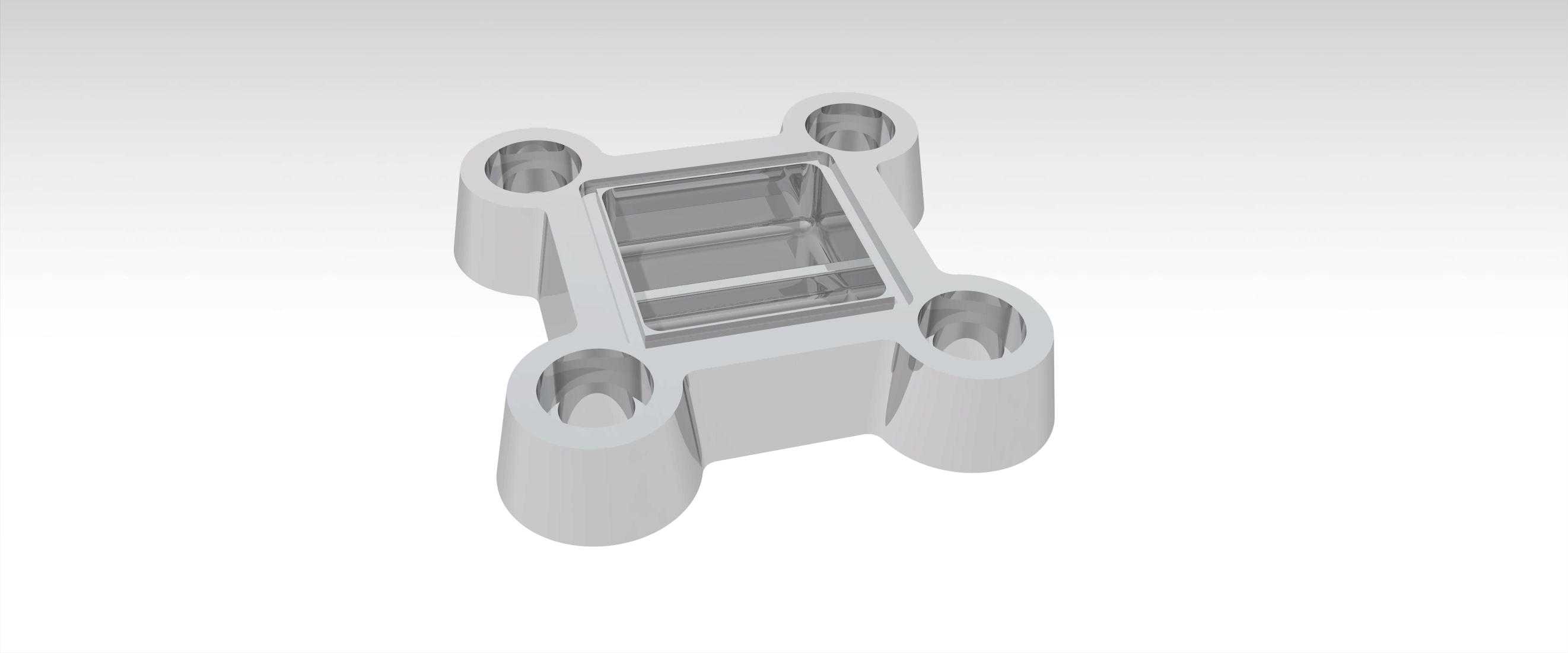

四安装座方形腔体机加工结构件

　　这款结构件在自动化生产线的工位定位模块、小型检测设备的载具固定单元、轻工包装机械的执行端连接部位都有广泛适配空间，日常工况下主要承担相邻功能组件的刚性连接、定位基准承载以及小型腔体的防护容纳作用，区别于常规的平板式安装座，其一体化的腔体设计可以直接容纳小型传感元件、微型气路接头或者轻质传动小件，省去额外加装防护壳的装配步骤，能有效压缩组件整体的安装占用空间。从结构设计逻辑来看，四个带通孔的圆柱安装座呈十字对称分布在方形腔体的四个角位，这种布局首先保证了安装后的受力均匀性，不管是承受垂直方向的压装载荷，还是水平方向的小幅剪切力，四个安装点的应力分布差值能控制在较低区间，避免长期受力不均导致的连接松动或者构件形变。

　　每个安装柱的通孔都做了同轴度公差约束，装配时可以直接穿入内六角螺栓与下方的安装基板锁紧，安装柱的高度经过统一校准，锁紧后腔体底面与安装面之间会预留均匀的微小间隙，既可以避免腔体底面与安装基板直接接触产生摩擦刮损，也能给腔体内容纳的元件留出走线或者散热的空间。中间的方形腔体采用下沉式框型结构，腔体侧壁厚度保持均匀一致，在机加工环节可以通过一次装夹完成侧壁铣削与底面精修，减少多次装夹带来的形位公差累积，腔体的内侧棱边都做了微小的倒角处理，一方面是去除机加工产生的毛刺锐边，避免装配时划伤操作人员或者元件表面，另一方面也能在嵌入小型功能模块时起到导向作用，降低装配对位的难度。安装边界方面，四个安装柱的外侧轮廓构成了整个构件的最大外廓尺寸，

　　选型时只要预留出对应长宽的安装平面即可，不需要额外预留周边的操作空间，因为螺栓锁紧操作可以从安装柱的顶面直接完成，相邻构件的最小间距只要满足螺栓套筒的操作半径即可，不会出现干涉问题。腔体的内部深度根据容纳元件的常规尺寸做了适配，常规厚度的微型电路板、小型气动接头都可以完全嵌入腔体内部，不会突出顶面影响后续的盖板安装。构件的整体刚性经过结构优化，在满足承载要求的前提下，去除了非受力部位的多余材料，四个安装柱与中间腔体的连接部位做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受交变载荷的工况下，能有效降低连接部位出现疲劳裂纹的风险。实际装配过程中，这款构件可以作为模块化单元直接替换同安装尺寸的老旧连接座，不需要对原有设备的安装基板做二次加工，适配性较强，不管是新设备的结构搭建，还是旧设备的维护改型，都能快速完成装配调试，减少现场的加工工作量。
