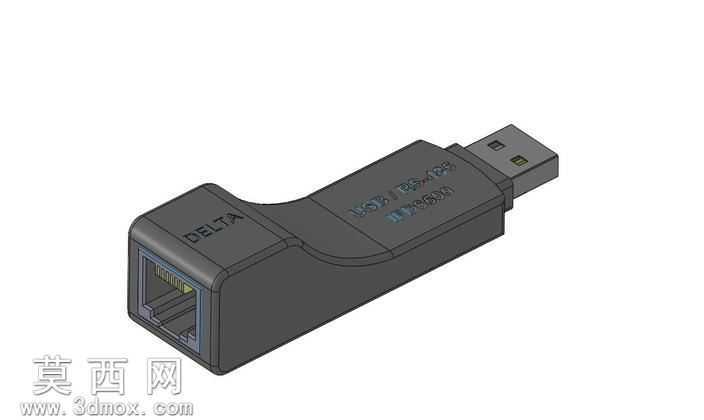

台达USB转RS485通信接口转换器三维建模

本模型为USB转RS485通信接口转换器的三维数字化建模成果，建模过程以实物尺寸比例为基准，在SolidWorks软件中完成全参数化结构搭建，首先通过草绘绘制接口端的截面轮廓，分别对USB公头端的金属触片定位槽、外壳卡扣结构，以及RJ45样式的RS485接口端的引脚卡槽、屏蔽层安装位进行精准的尺寸约束，确保各接口的配合公差符合通用接插件的行业标准。建模过程中采用多实体拆分设计思路，将外壳主体、USB金属接头、接口内屏蔽罩、内部PCB占位结构分别建模后进行装配配合，外壳部分通过放样特征实现弯折处的曲面过渡，还原实物的弧形收腰造型，同时对壳体表面的品牌标识凹刻、参数标注区域进行浮雕特征处理，保证外观细节与实物一致。材质渲染阶段，为外壳主体赋予哑光黑色阻燃ABS塑料材质，调整表面粗糙度参数模拟注塑件的细微磨砂质感，为USB金属接头、接口内触片赋予镀镍金属材质，添加轻微的反射效果还原金属件的光泽特性，接口内部的塑料隔层采用深灰色硬质PVC材质参数，区分不同结构件的材质差异。结构设计上还原了转换器的无外置线缆一体化结构，壳体的合模线、侧边的脱模斜度都按照实际注塑工艺要求进行设置，USB端的台阶定位结构、RS485接口端的卡扣防脱结构都做了细节还原，确保模型可直接用于产品结构验证、外观展示以及配套场景的装配调用。建模全程遵循自上而下的设计逻辑，先确定整体的长宽高比例与接口中心距，再逐步细化内部的安装卡位、加强筋结构，所有特征均保留完整的参数化建模历史，可根据实际需求调整外壳弧度、接口深度等尺寸参数，适配不同规格的同类型转接器建模需求，模型的曲面连续度达到G2级别，无破面、重叠面等几何错误，可直接导入渲染软件生成产品宣传效果图，也可导出为通用格式用于3D打印手板验证。
