户外落地式电气控制柜体结构设计

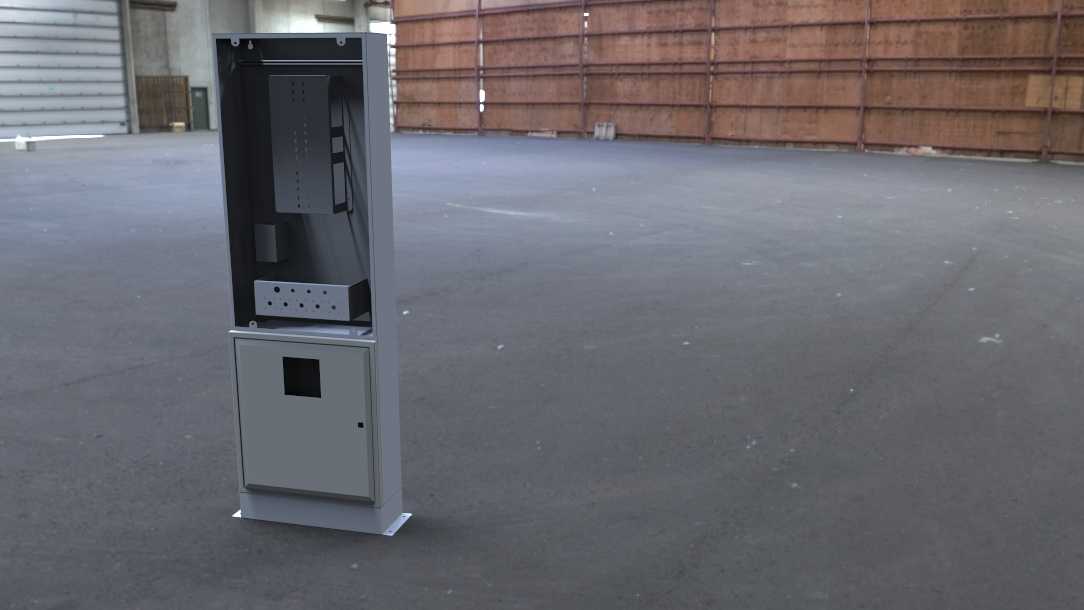

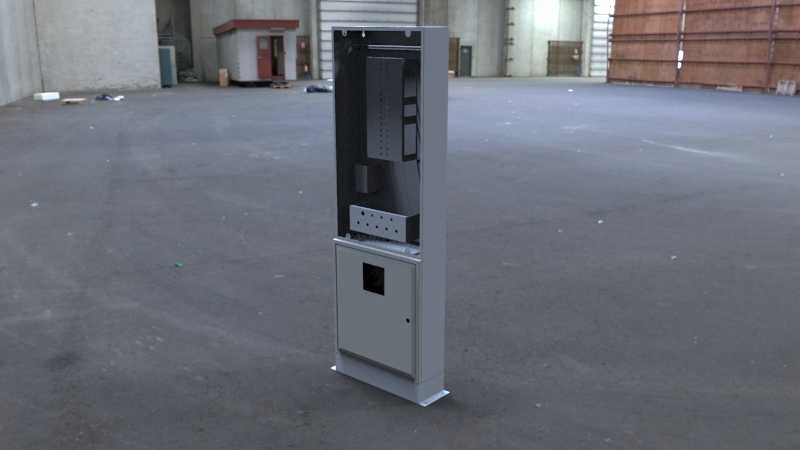

　　这款落地式电气柜体的设计，最初是针对厂区户外零散点位的设备供电、信号中转需求做的定制化结构，区别于常规并排安装的柜型，它采用单立柱一体式结构，底部自带安装法兰，不需要额外做混凝土台架预埋，直接通过膨胀螺栓固定在硬化地面即可，安装边界控制在400mm见方的区域内，对于厂区边角、通道旁这类空间局促的点位适配性很强。从结构分层来看，柜体下半部分是独立的封闭仓室，做了向内翻边的防水折边，仓门带嵌入式锁具，仓内预留了导轨安装位，可以放置小型断路器、接线端子排这类低压配电元件，仓门上开的小尺寸观察窗，不用开门就能直观看到内部空开的分合状态，日常巡检的时候不用反复开仓，减少户外环境下灰尘、潮气进入柜体内部的概率。上半部分是开放式的安装仓，

　　背部预留了整面的模数化安装孔位，不管是安装小型PLC模块、信号采集终端，还是触控显示屏、操作按钮组，都可以通过标准紧固件直接固定，不需要额外焊接安装支架，仓体两侧做了向内的走线槽预留位，强弱电线路可以分开布设，避免信号干扰，同时走线槽的位置做了翻边钝化处理，不会划伤线缆绝缘层。考虑到户外使用的场景，整个柜体的钣金折边全部做了R角处理，没有裸露的锐角，安装和后期维护的时候不会划伤操作人员，顶部做了微倾斜的防雨檐，雨水落在顶部会顺着倾斜面自然流下，不会顺着拼接缝隙渗入仓内，底部的安装法兰和地面接触的位置，预留了5mm的垫高凸台，安装的时候可以在凸台下方打密封胶，避免地面积水顺着底部缝隙渗进柜体。从设计思路上来说，

　　这款柜体没有追求大尺寸的元件容纳量，而是针对零散点位的小容量电控需求做了结构优化，整体高度控制在1.8米左右，普通人站在地面就可以操作上半仓的元件、观察下半仓的设备状态，不需要借助登高梯，日常操作的便利性很高。柜体的侧板和背板采用1.5mm厚的冷轧钢板折弯成型，拼接处采用点焊加密封胶的工艺，整体结构强度可以抵御户外6级左右的风力，不会出现晃动变形的问题，同时板材厚度控制在合理范围内，整体重量不会过大，两个人配合就可以完成搬运和安装，不需要动用吊装设备，对于厂区内多点位的布设来说，安装成本可以压到很低。在安装边界的考量上，柜体开门后的旋转半径控制在300mm以内，就算是紧贴通道边缘安装，开门之后也不会占用过多的通行空间，

　　不会影响厂区内的物料转运和人员通行，上半仓的开放式结构在布线的时候，可以从仓体顶部、背部、侧面三个方向进线，现场施工的时候可以根据线缆的布设方向灵活选择进线位置，不用在现场临时切割开孔，减少现场施工的工作量。仓内的安装孔位采用通用的25mm模数间距，适配市面上绝大多数标准尺寸的电气元件，不管是更换不同品牌的断路器，还是后续加装信号模块，都可以直接在原有孔位上安装，不需要重新打孔，后期改造升级的适配性很强。下半部分封闭仓的门缝做了一圈发泡密封条，关门之后可以达到IP54的防护等级，就算是厂区内有洒水降尘、短时小雨的情况，也不会出现仓内进水进灰的问题，对于放置在生产车间旁、厂区道路边的点位来说，这个防护等级完全可以满足常年使用的需求。
