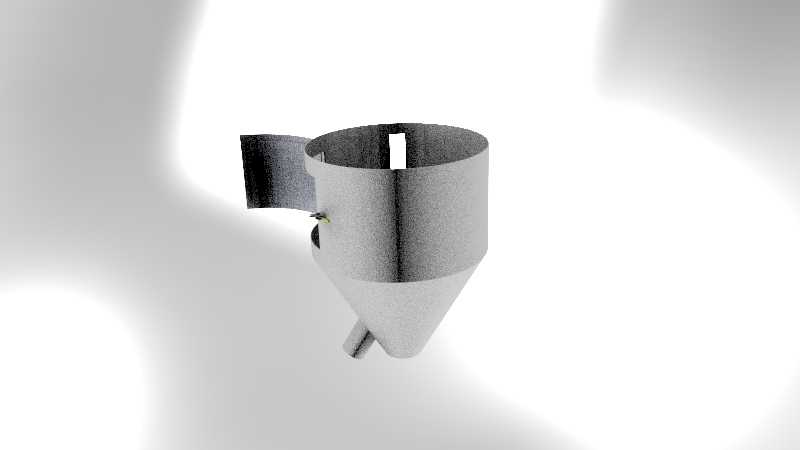

带侧装固定耳的锥底导流式胡尼结构件

　　做粉体、小颗粒物料处理线的结构设计时，这类锥底带侧装固定位的导流构件是散料处理工位的核心衔接部件，很多人做方案时容易忽略进料段直筒和锥段的衔接过渡，要么做的太陡导致物料下落冲击过大冲坏下游接料设备，要么锥角选的太小出现物料架桥堵料的问题，这个结构的设计逻辑刚好踩中了散料导流的几个核心痛点。先从安装边界说，直筒段的外径是和上游料仓、出料管道的标准通径做匹配的，侧部伸出的固定耳不是随便焊上去的一块板，耳片上的安装孔位是对应常规支架的安装孔距做的预留，安装时不需要额外做转接支架，直接用螺栓把耳片锁在工位的支撑横梁上就行，耳片和筒身的连接位置做了局部加厚，满焊处理的过渡段能承受满料状态下的侧向载荷，不会出现长期使用后耳片开焊、

　　筒身倾斜的问题。直筒段的高度设计也有讲究，不是随便取的数值，要保证进料时物料能在直筒段形成稳定的料柱，避免进料时物料直接砸在锥段壁面上造成壁面磨损，直筒内壁做了光滑过渡处理，没有突出的焊缝或者安装凸台，不会出现物料挂壁残留的问题，尤其是处理有一定粘性的粉体物料时，内壁的平整度直接决定了残料量的多少，很多现场出现的交叉污染问题，本质就是导流构件内壁有凸起导致物料长期残留变质。再看锥段的设计，锥角的选取是针对常见的工业散料安息角做的匹配，既保证了物料能靠自重顺利下滑，又不会因为锥段过长导致整体安装高度过高，挤占车间的竖向安装空间，锥段底部的出料口是小直径的直管段，这个直管段的作用是给下游的软连接、喂料器提供安装位，

　　长度刚好够卡箍或者法兰的安装空间，不会因为出料口太短导致软连接固定不牢出现漏料，也不会因为太长导致物料在出料段堆积。很多新手做这类结构时会把出料口直接做在锥尖位置，忽略出料直管段的预留，最后现场安装时才发现软连接没法固定，只能临时焊接延长段，既影响外观又容易出现焊接变形导致出料偏心。侧部的固定耳除了安装固定的作用，耳片上的开孔还可以作为振动器的安装位，处理流动性较差的物料时，直接在耳片上加装小型气动振动器，振动可以通过耳片传递到整个筒身，避免锥段出现物料架桥，不需要额外在筒身上焊接振动器安装座，避免焊接应力导致筒身变形。筒身的壁厚选取是根据常规散料的密度、满料载荷做的计算，不会因为追求轻量化做的太薄导致满料时筒身鼓胀，也不会做的过厚导致整体重量过大，增加安装支撑的载荷负担。直筒和锥段的连接位置做了圆弧过渡，没有直角接缝，一方面避免了接缝位置卡料，另一方面圆弧过渡能减少物料下落时的阻力，让物料流动更顺畅，不会在变径位置出现物料堆积。在实际的生产线应用中，这类构件可以用在小料配方的配料工位，承接上游称重料斗的出料，把物料精准导入下方的混合机进料口；也可以用在小型包装设备的进料导流段，控制物料的下落路径，避免物料撒漏到包装容器外面；还可以用在除尘设备的灰斗出料段，把过滤下来的粉尘导入下方的集尘桶，锥段的角度刚好适配粉尘的流动性，不会出现粉尘搭桥堵在灰斗里的问题。做三维建模的时候，这个结构的几个关键尺寸需要重点校验：

　　首先是固定耳的安装孔中心到筒身底部的高度，要匹配现场支撑横梁的安装高度，避免安装时出现和其他设备干涉的问题；其次是锥段的出料口同心度，要保证出料口的中心和直筒段的中心重合，不然物料下落时会偏流，冲坏下游的接料设备或者导致包装时物料偏撒；还有固定耳的平面度，两个耳片的安装面要在同一个水平面上，不然安装锁紧后筒身会出现倾斜，导致物料偏流、局部磨损加剧。另外，筒身内壁的所有焊缝都要做打磨抛光处理，尤其是处理食品级物料或者医药粉体的时候，内壁的粗糙度要达到相应的卫生级要求，避免物料残留滋生细菌。很多现场使用中出现的堵料问题，除了锥角选取不当，很大一部分原因是内壁焊缝没有打磨，突出的焊瘤挡住了物料的流动路径，时间长了物料越积越多最后把整个出料口堵死。这个结构的整体外形没有多余的装饰性设计，所有的结构特征都是为了实现物料顺畅导流、安装固定便捷、长期使用可靠的功能，没有冗余的结构，不管是做钣金折弯焊接还是做一体旋压成型都能实现，加工工艺性很好，不需要复杂的工装模具，小批量制作时成本也能控制在合理范围内。在做设备选型适配的时候，只需要确认上游出料的通径、下游接料口的尺寸、现场的安装空间高度，就能直接选用对应规格的构件，不需要做太多的定制化修改，能大幅缩短散料处理线的设计周期，减少现场安装调试时的整改工作量。
