电动汽车充电喷嘴手持结构三维设计

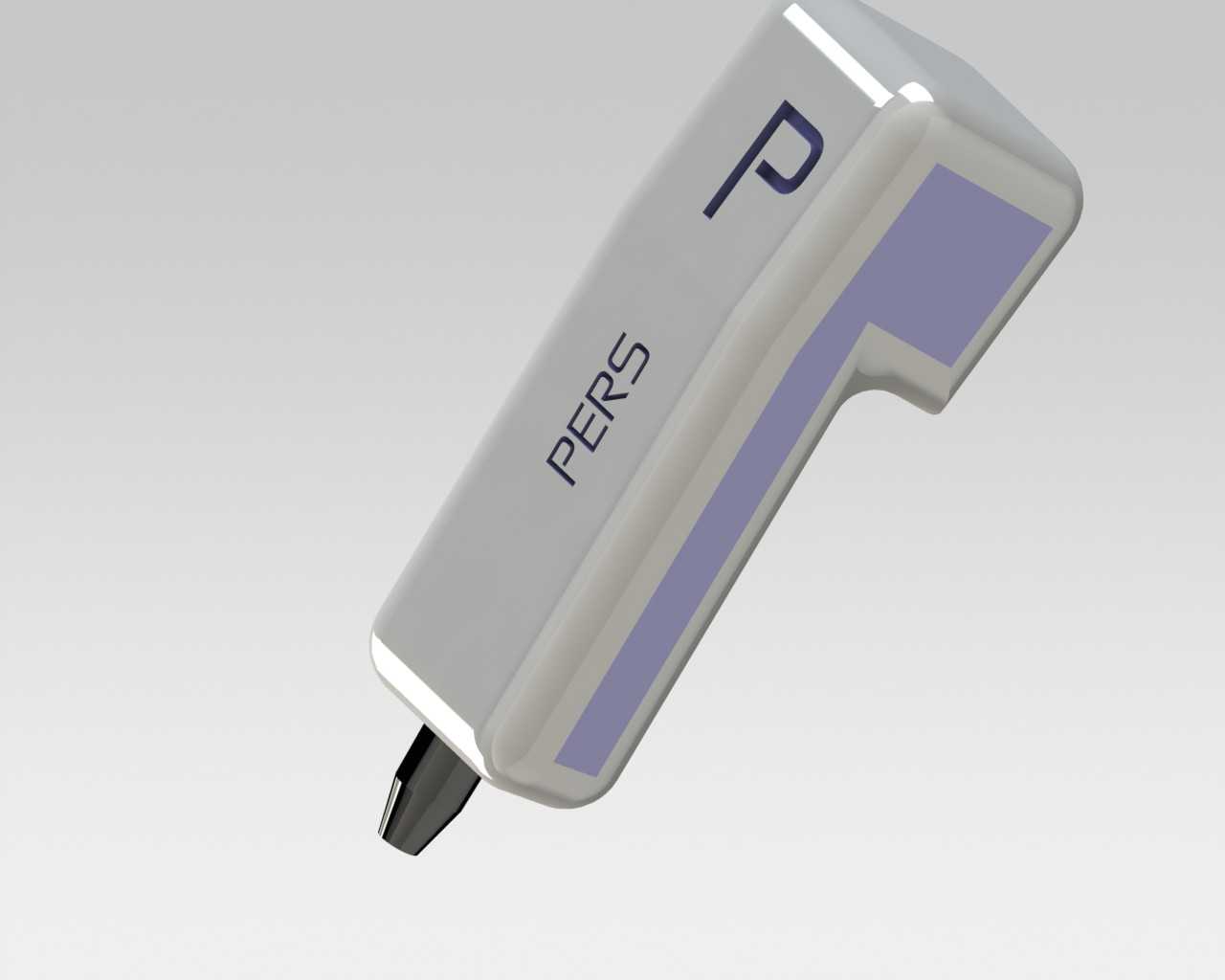

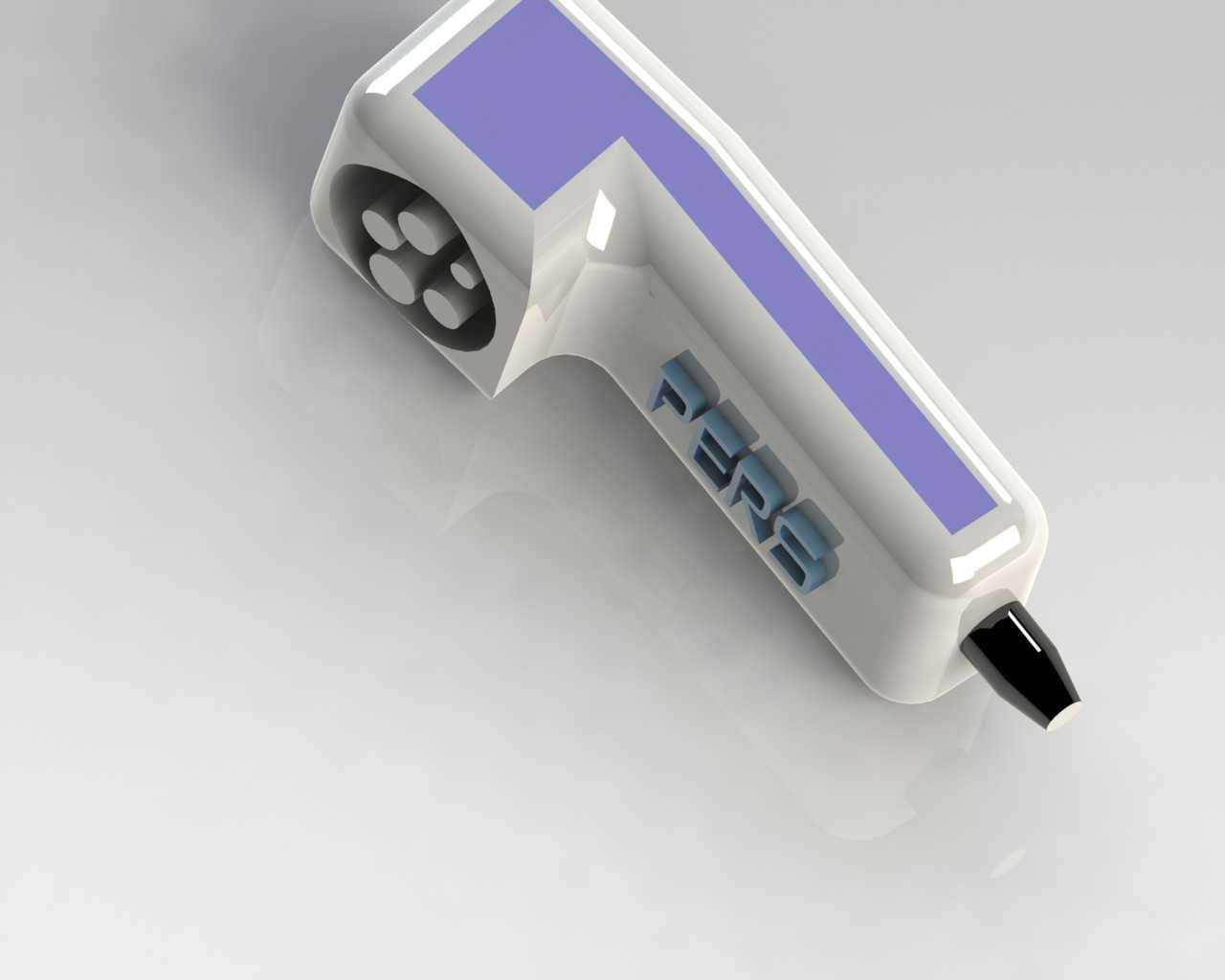

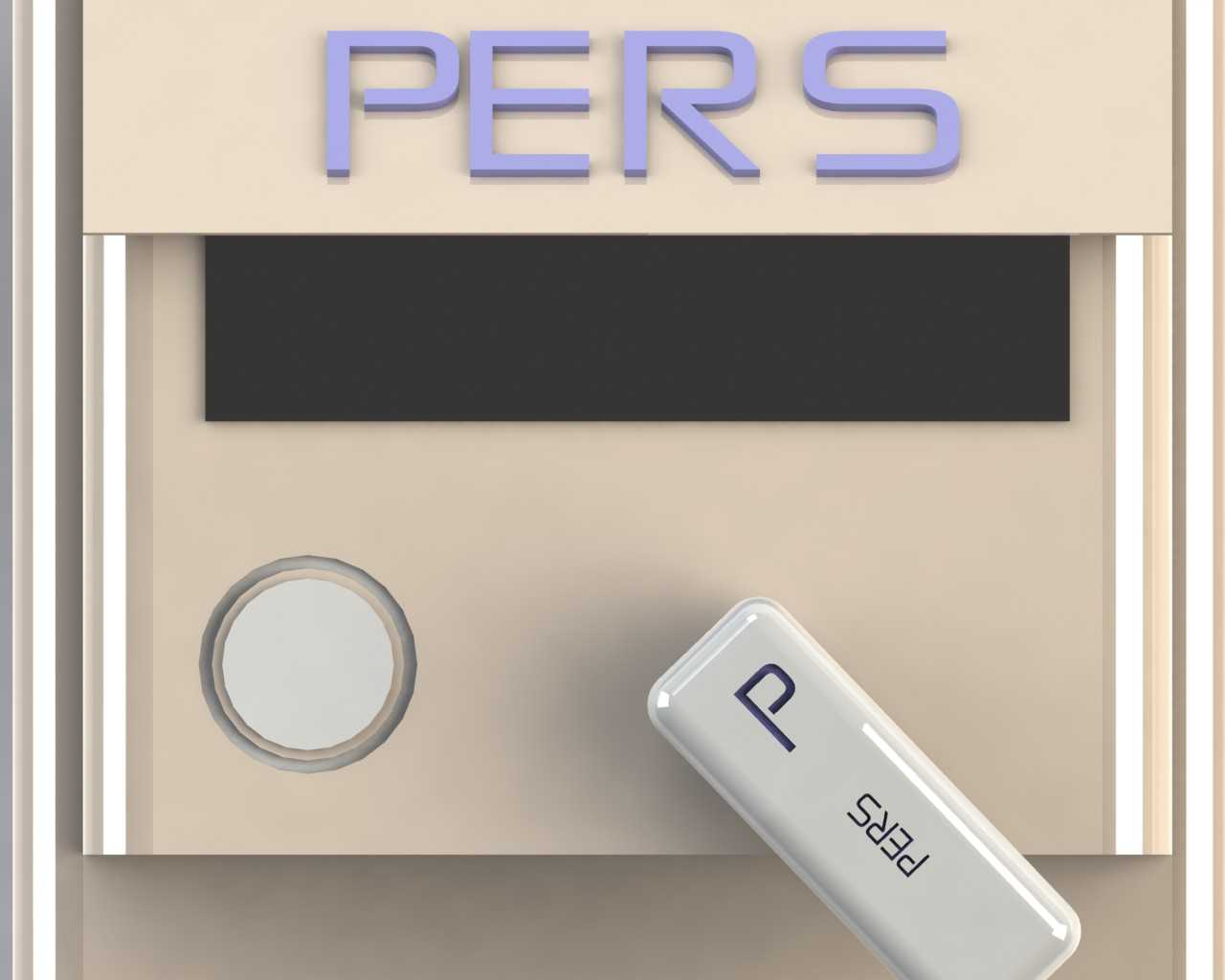

　　这款手持充电喷嘴的结构设计，首先围绕新能源汽车日常补能场景的实际使用需求展开，日常公共场站、私人充电桩的补能操作中，操作人员需要频繁插拔充电接头，手持部位的人机工程设计直接决定操作疲劳度与对接成功率。整体外形采用枪式握持构型，握持段做了内收的弧面过渡，贴合成年人手掌自然握持的弯曲弧度，操作时手腕无需过度偏转即可完成插拔动作，侧面的防滑饰条采用内凹嵌装结构，既避免外凸结构在频繁插拔中被剐蹭脱落，也能在手部沾有少量雨水、灰尘时提供足够的摩擦阻力，防止操作打滑。前端的插接头部位做了阶梯式收窄设计，对接车辆充电座时可以通过锥面导向自动修正对接偏差，无需操作人员反复调整角度即可顺利插入，插接头根部做了加厚的防撞过渡结构，

　　日常插拔中如果出现角度偏差磕碰充电座边缘，加厚结构可以分散冲击力，避免外壳开裂或者内部电极错位。从安装边界来看，喷嘴内部需要容纳电源插针、通讯信号线、锁紧触发机构以及温度采样元件，内部腔体做了分仓式设计，强电走线路径与弱电信号路径通过隔离筋完全分开，避免强电通断时的电磁干扰影响通讯信号传输，同时分仓结构也可以在内部出现局部过热时，延缓热量向握持段传递，避免操作人员握持时出现烫手感。锁紧机构采用内置式卡扣设计，对接到位后卡扣自动卡入充电座的限位槽，无需额外操作即可完成锁止，拔出时按压握持段上方的触发按键即可解锁，按键的按压力度设置在15-20N区间，既避免误触解锁，也不会因为按压力度过大增加操作负担。

　　喷嘴尾部的线缆接入部位做了万向防弯折结构，允许线缆在任意方向有30度以内的弯折角度，避免日常使用中线缆反复弯折导致内部线芯断裂，防弯折结构的根部做了密封槽设计，可以加装密封圈实现IP54级别的防护能力，满足户外场站雨天使用的防护需求。外壳的壁厚设计采用均匀壁厚原则，主体壁厚设置在2.5mm，局部加强筋厚度控制在1.2mm，避免注塑成型时出现缩痕、翘曲等缺陷，同时保证整体结构强度，在1米高度自由跌落至水泥地面时，外壳不会出现开裂、内部构件移位的情况。侧面的标识区域采用下沉式设计，标识字符可以通过丝印或者激光打标加工，下沉结构可以避免日常插拔摩擦导致标识磨损脱落，标识内容包含额定参数、锁止提示等操作指引信息，

　　位置刚好处于操作人员握持时的视线范围内，无需特意调整角度即可看清提示内容。从功能特性来看，这款喷嘴的结构设计兼顾了操作便利性、结构耐用性与安全防护要求，内部预留的温度传感器安装位紧贴电源插针根部，可以实时监测插针的温升情况，当温度超过阈值时可以触发充电桩的断电保护，避免过热引发安全隐患。插针的安装基座采用耐高温绝缘材质，基座与外壳之间设置有定位卡槽，装配时可以快速定位，无需反复调整插针的同轴度，提升装配效率，同时基座周围设计有排水槽，即使有少量雨水顺着插接头流入内部，也可以顺着排水槽排出，不会在内部积存导致绝缘失效。握持段的内部空间预留了足够的走线余量，线缆接入后可以有一定的窜动空间，避免拉扯线缆时直接作用在插针焊接点上，导致接线脱落。整体结构没有多余的外凸装饰结构，所有外表面的棱边都做了R2以上的圆角过渡，既避免操作时棱角划伤手部，也减少外壳在使用中被磕碰损坏的概率。在实际场站使用场景中，这类充电喷嘴每天可能被插拔数十次，结构的耐用性设计尤为关键，所有活动部件比如解锁按键、卡扣结构都采用了耐磨材质搭配，活动间隙控制在0.2mm以内，既保证活动顺畅，也避免长期使用后间隙过大出现松动异响。卡扣的锁止面做了倾斜角度设计，锁止时可以提供足够的锁紧力，保证车辆充电过程中不会因为外力拉扯导致接头脱落，解锁时的触发行程设置在3mm，按压到位后卡扣完全缩回，不会出现卡滞无法拔出的情况。
