多单元拼装式电气控制柜柜体结构

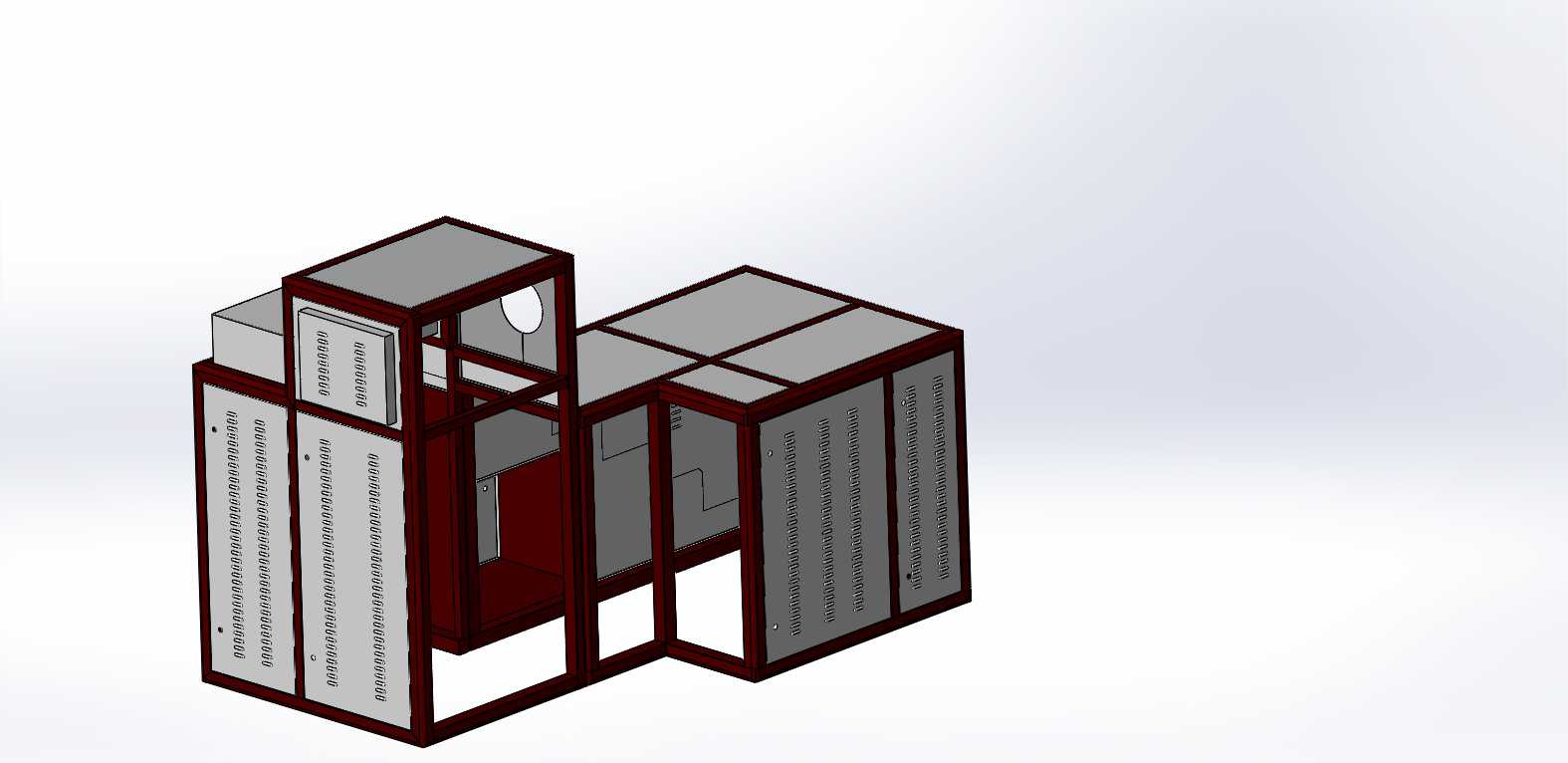

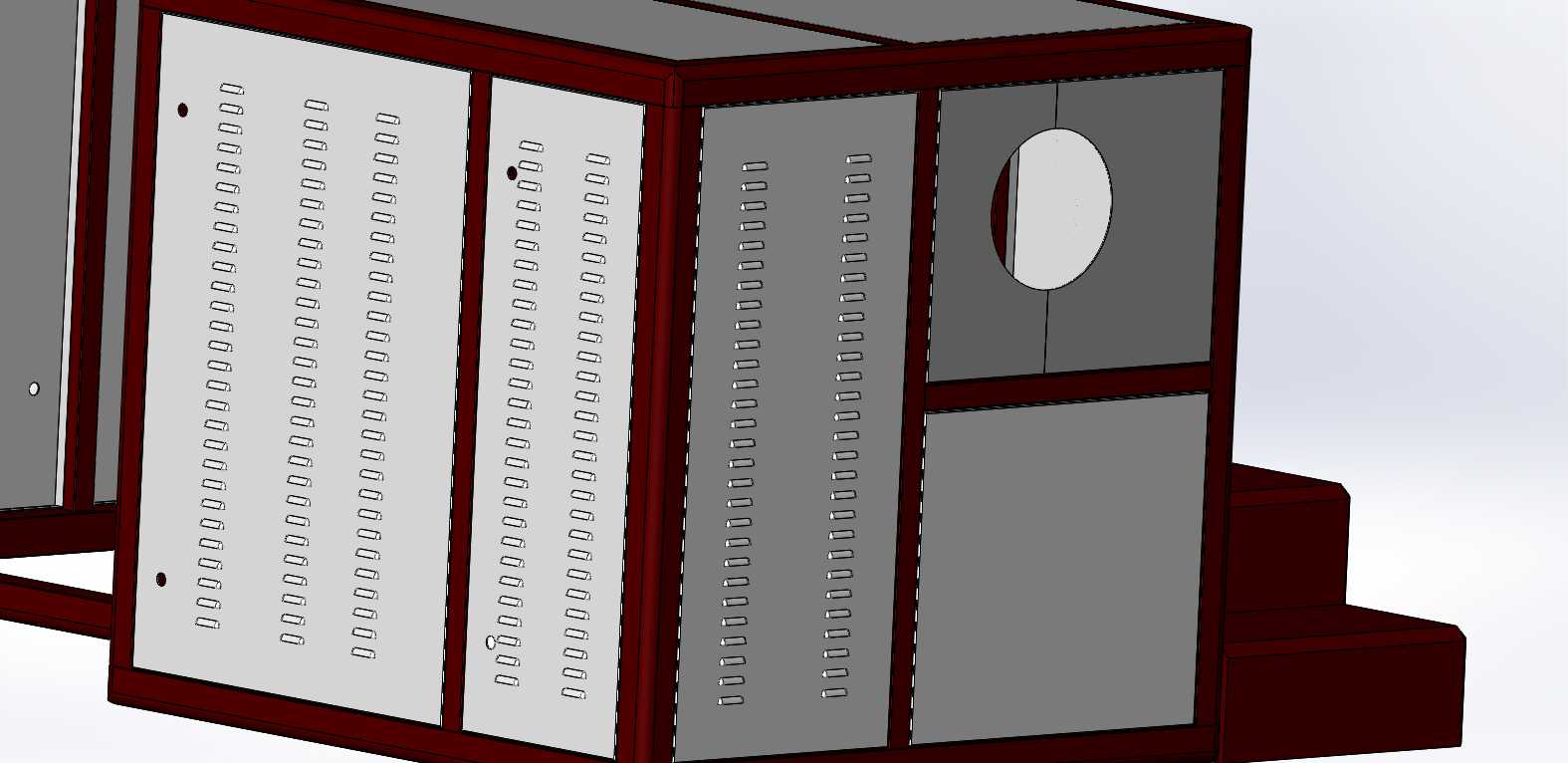

　　这款柜体结构主要面向工业车间低压配电、多回路信号集成管控场景设计，可作为生产线设备分线枢纽、小型控制系统集成载体使用，适配厂房内动力回路分配、现场信号采集模块安装、小型PLC及继电器组排布的实际需求，也可作为独立设备的配套电控承载单元，随主机部署在生产工位旁完成就近配电与控制。从功能特性来看，柜体采用分仓式排布逻辑，不同仓室可独立划分功能区域，左侧带密集安装孔位的仓室可用于安装导轨式电气元件，预留的长排孔位适配标准DIN导轨的安装固定，孔位间距符合通用电气元件的安装尺寸规范，可直接卡装断路器、端子排、小型继电器等常规元件，无需额外打孔加工；中部仓室可用于布置重型元件或者预留散热空间，右侧带圆形开孔的仓室可作为操作界面安装位，

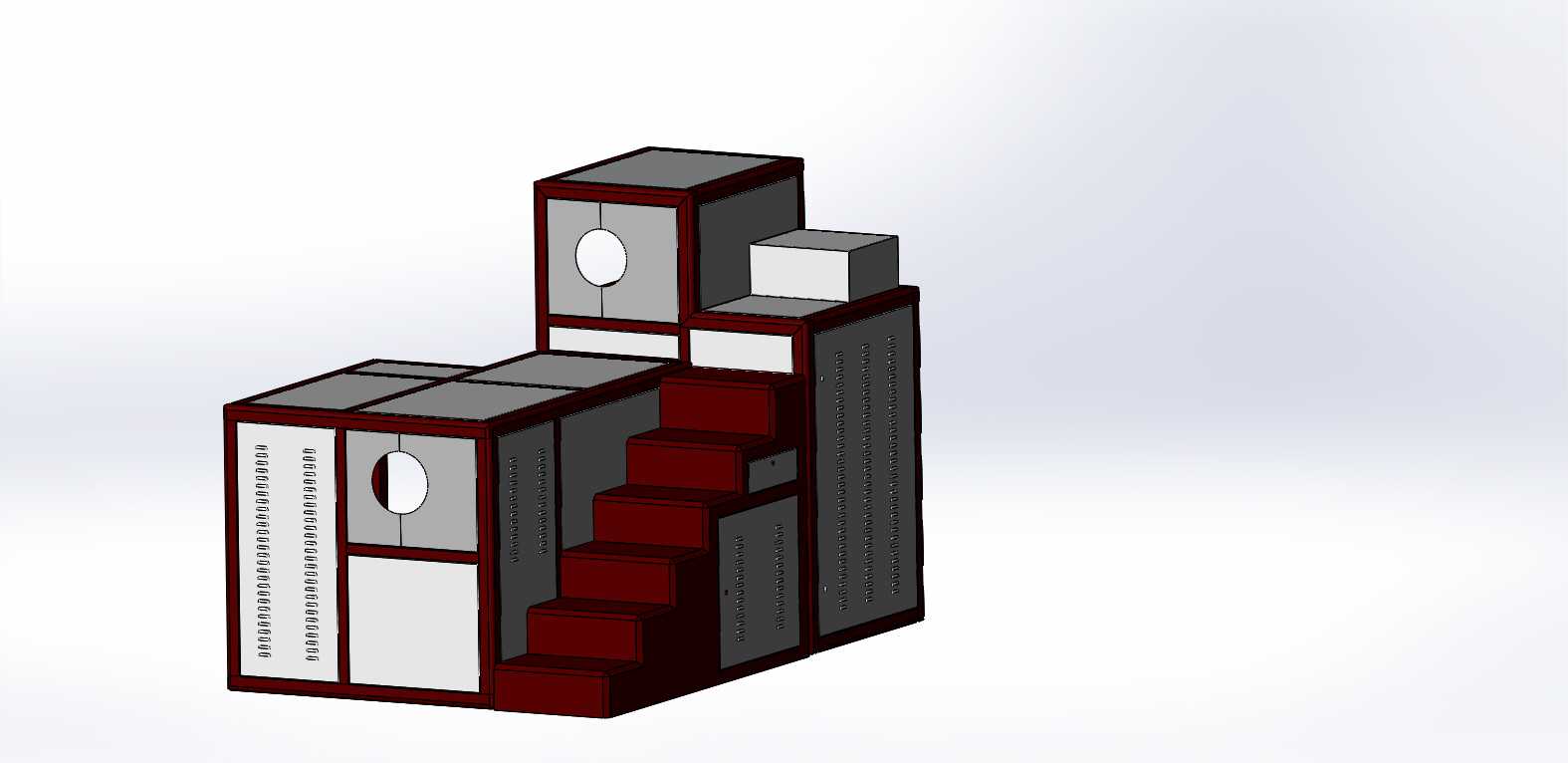

　　圆形开孔适配常规急停按钮、旋钮或者通风滤网的安装尺寸，下方独立仓室可用于布置电源模块、变压器等发热较大的元件，实现强弱电区域的物理分隔，减少电磁干扰对控制信号的影响。设计过程中优先考虑了现场安装与后期维护的便利性，柜体框架采用型材拼接结构，边角做圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员，也能提升柜体整体的结构强度，减少运输与安装过程中的形变概率；柜门采用内嵌式安装结构，闭合后与框架表面齐平，配合侧边的多点锁止结构，可达到基础的防尘防护等级，适配普通工业车间的使用环境，无需额外做密封处理即可满足日常使用要求。柜体底部预留了阶梯式安装基座结构，可直接固定在地面预埋的槽钢基础上，基座高度符合常规线缆弯曲半径要求，

　　底部进线空间可容纳多根大直径动力电缆与控制电缆同时引入，线缆排布时可通过仓室分隔实现动力线与信号线分侧走线，进一步降低信号干扰风险。外形尺寸方面，整体采用多单元并排拼接的宽体结构，相比单门窄柜，同等占地面积下可提供更多的元件安装面，单仓室的宽度适配标准电气安装板的尺寸，安装板可直接从仓室正面抽出，后期维护更换元件时无需拆卸整个柜体框架，只需打开对应仓室的柜门即可操作；柜体深度预留了足够的走线空间，元件安装后柜门与元件表面之间保留足够的安全间隙，避免柜门闭合时挤压线缆或者触碰元件接线端子，引发短路故障。柜体表面采用双色分色处理，框架部分做深色涂装，门板部分做浅灰色涂装，既符合工业设备的视觉识别习惯，

　　也能在日常巡检时快速发现门板表面的积尘、变形等异常情况；门板上的安装孔位采用等间距排布，可根据实际元件安装需求灵活调整导轨位置，无需重新设计开孔，适配不同项目的元件排布需求，减少非标定制的加工工作量。安装边界上，柜体后侧预留了靠墙安装的间隙，无需预留过大的后侧维护空间，可直接贴墙部署，节省车间占地面积；左右两侧预留了拼接孔位，多台同规格柜体可并排拼接组成大型电控柜组，拼接后表面齐平，整体一致性较好，适配大型生产线多回路集中管控的部署需求；顶部为平整封闭结构，可根据后期使用需求加装顶部散热风机或者吊装吊环，满足不同安装场景的使用要求。
