双工位柔性磨料抛光设备结构设计

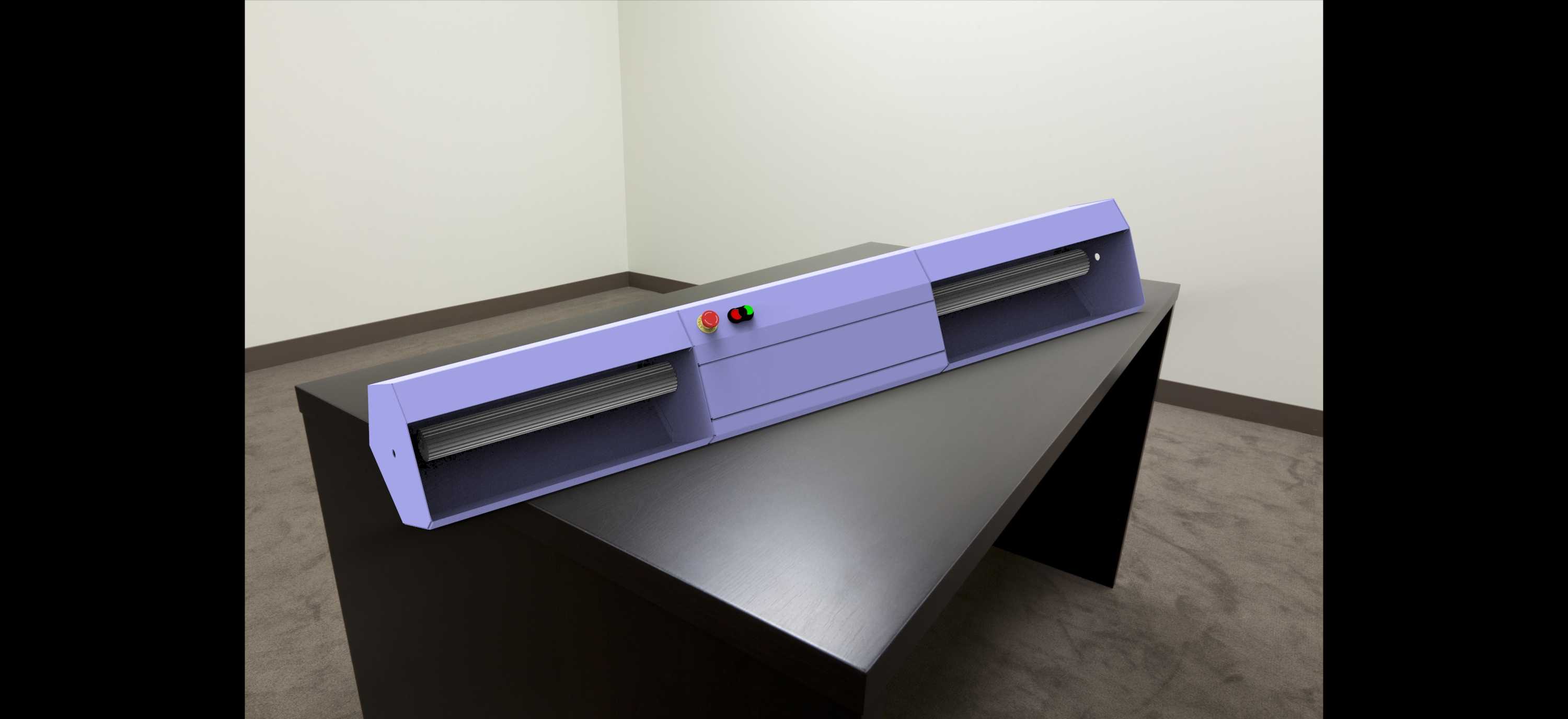

　　这款双工位柔性磨料抛光设备，主要面向中小型金属、非金属工件的表面精整处理场景，在五金加工、小型零部件制造、工艺品打磨等车间产线中，可适配多批次小批量工件的磨抛工序，替代传统人工手持抛光的作业模式，降低粉尘环境下的人工操作强度，同时提升磨抛后工件表面粗糙度的一致性。从结构布局来看，设备采用卧式长箱体集成设计，两个独立的磨抛工位沿箱体长度方向对称排布，每个工位预留开放式的工件操作槽，操作人员可从槽口位置将待加工工件抵靠在磨抛工作区域，单台设备可同时支持两名操作人员开展同工序作业，也可根据工艺需求在两个工位配置不同粒度的磨料，实现粗抛、精抛工序的同机衔接，减少工件在不同设备间的转运周转耗时。

　　设备的控制单元集中布置在两个工位中间的箱体正面区域，设置有电源开关、运行状态指示灯、急停按钮，操作高度匹配站立作业的人体工学尺寸，操作人员在工位上无需大幅挪动身体即可完成设备启停、状态确认的操作，急停按钮的凸起设计可在突发状况下实现快速触达，满足车间设备的安全操作规范。箱体外壳采用一体化折弯成型结构，边角做圆弧过渡处理，既可以避免加工过程中尖锐边角对操作人员造成磕碰，也能提升整体结构的刚性，减少磨抛作业过程中设备产生的共振，保障磨抛精度的稳定性。

　　从设计思路层面，这款设备没有采用复杂的多轴联动结构，而是聚焦于通用型柔性磨抛的核心需求，将磨抛执行组件、动力传动单元、磨料张紧结构全部集成在封闭箱体内，一方面可以阻挡磨抛过程中产生的磨屑、粉尘向外飞溅，改善作业点位的周边环境，另一方面封闭结构也能对内部传动部件形成防护，避免磨料碎屑进入传动间隙造成部件磨损，延长设备的维护周期。设备底部为平整的安装基准面，可直接放置在标准车间工作台上使用，无需额外做地脚螺栓固定，整体重量控制在单人可辅助移位的范围内，方便车间根据产线调整需求灵活挪动设备位置，适配柔性化生产的布局调整需求。

　　在安装边界方面，设备的长度方向尺寸适配常规1.2米宽度工作台的放置需求，宽度方向不会超出工作台的纵深范围，操作槽的开口高度距离放置基准面约20厘米，匹配操作人员手持工件的自然作业高度，无需额外配置增高垫或者脚踏结构。设备的动力单元采用低噪设计，运行过程中产生的振动幅度控制在可接受范围内，不会对工作台面上放置的其他工装、量具造成干扰。磨料的更换结构设计在箱体侧部，打开侧部的检修盖板即可完成磨料的张紧度调整、旧磨料拆卸更换操作，日常维护无需拆解整机主体结构，降低一线操作人员的设备维护门槛。

　　不同于硬质砂轮抛光设备，这款柔性磨料抛光设备的磨抛接触面具备一定的弹性退让量，在处理形状带有轻微弧度、不规则曲面的工件时，磨料可以更好地贴合工件表面轮廓，避免硬质接触造成的工件边角过抛、表面磨痕不均的问题，尤其适合处理小型冲压件、压铸件的去毛刺、表面光整工序，也可用于3D打印成型件的后期表面打磨处理，适配的工件材质涵盖铝合金、铜合金、硬质塑料、亚克力等多种常见加工材料。设备的两个工位独立运行，单个工位出现故障或者需要更换磨料时，不会影响另一个工位的正常作业，减少设备停机对生产进度的影响。箱体内部设计有磨屑导流结构，磨抛产生的碎屑会沿导流斜面汇集到箱体底部的集屑槽，定期清理集屑槽即可完成设备内部的清洁维护，避免磨屑在内部堆积造成传动部件卡滞。
