户外立式集成配电通讯终端柜体结构

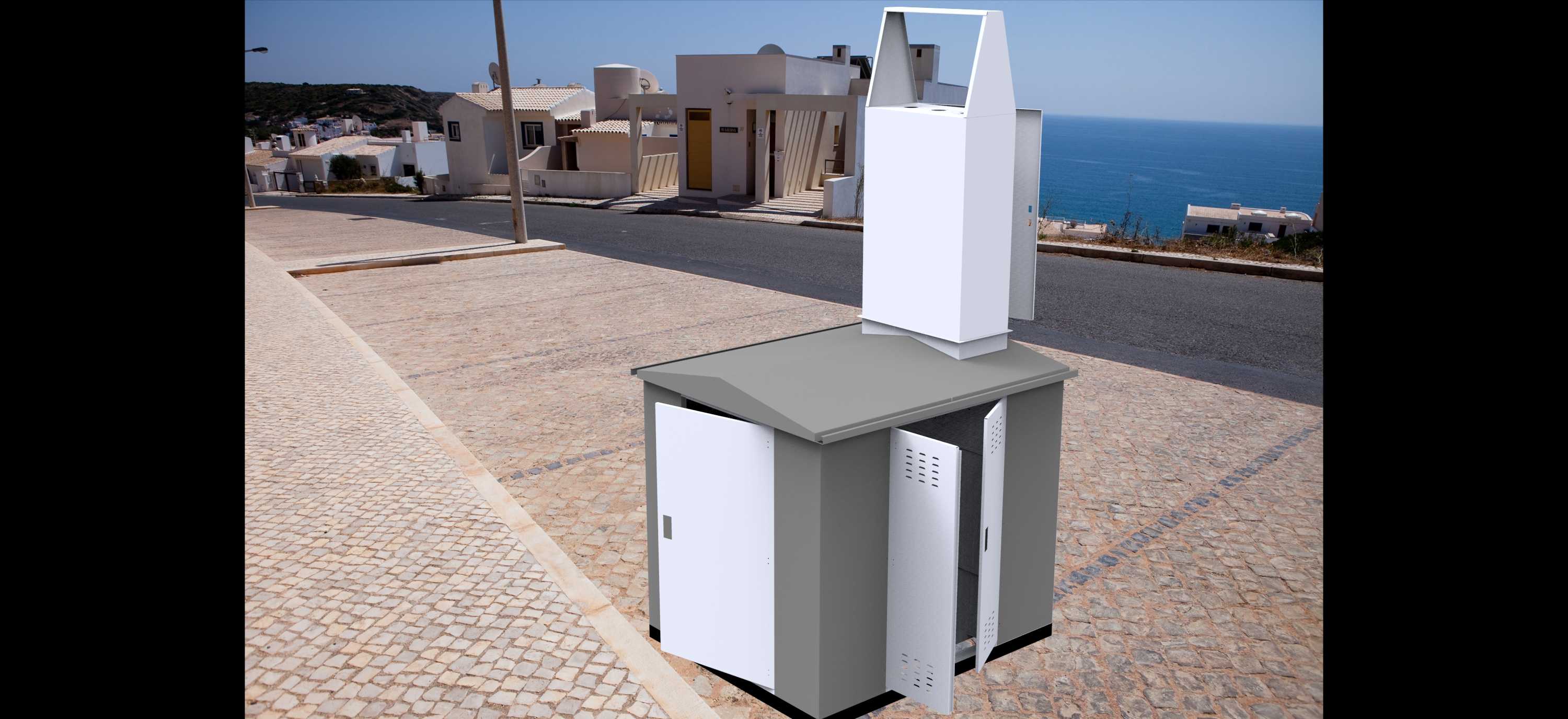

　　该柜体结构主要面向沿海步道、景区公共区域、市政沿街等户外露天场景布设，核心承担区域末端配电转接、公共通讯信号中继、智慧园区前端设备供电与信号中转的实际功能，下部主柜体可容纳断路器、接线端子排、通讯中继模块、光纤熔接盘等核心器件，上部立式延伸结构可集成定向天线、环境监测传感器、公共广播音柱等外露功能部件，实现供配电与信号传输功能的一体化集成，无需单独为天线、传感器等外设额外布设独立立杆，可大幅降低户外公共区域智慧化改造的土建施工量与布设成本。从结构设计逻辑来看，整体采用上下分体式模块化拼接思路，下部柜体采用斜顶式顶盖设计，顶盖边缘超出柜体侧壁35mm形成自然导水檐，可让降雨直接顺着檐边滴落至柜体外侧，避免雨水顺着侧壁缝隙渗入柜体内部，

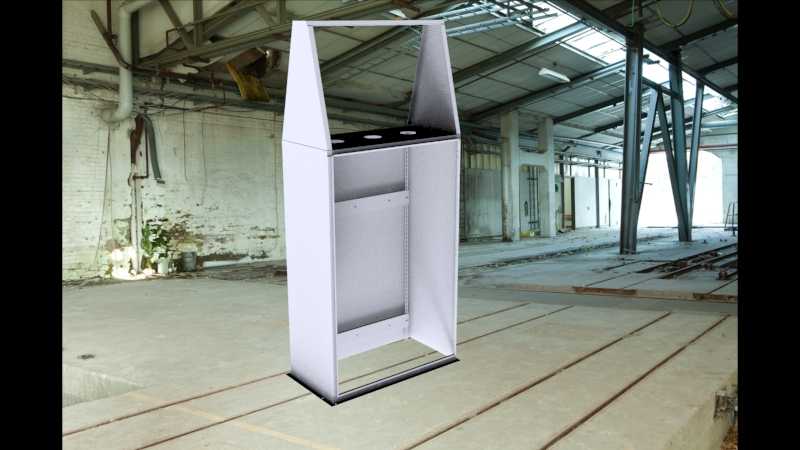

　　顶盖与柜体框架的拼接处增设一圈三元乙丙发泡密封胶条，胶条压缩量控制在30%，可在长期户外紫外线照射、高低温交变环境下保持密封性能不失效，满足IP54级户外防护要求。柜体下部主舱采用单开门加侧置辅助检修舱的布局，主舱门设置三点式连杆锁，锁杆与门框的配合间隙控制在1mm以内，关闭后可实现门体与门框的均匀压紧，避免户外大风天气下门体产生晃动异响；侧置辅助检修舱采用内藏式铰链设计，舱门开启角度可达120度，方便运维人员在不打开主舱门的情况下完成接线调试、熔纤作业等常规操作，减少主舱内部器件暴露在户外高湿、高盐雾环境中的时长。上部立式延伸结构采用窄边框架设计，框架内部预留标准设备安装导轨，可根据实际项目需求灵活搭载不同功能的外设模块，

　　顶部设置45度斜切的导风面，可降低沿海区域强风对柜体的正面风阻，减少柜体底部固定螺栓的受力载荷，避免强台风天气下柜体出现倾覆风险。外形尺寸方面，下部主柜体宽度设计为650mm，深度为500mm，高度为1200mm，上部延伸结构宽度为280mm，深度为250mm，高度为1000mm，整体安装完成后总高度为2200mm，安装时底部需预制300mm高的混凝土基础，基础平面度误差控制在2mm/m以内，柜体底部与混凝土基础之间增设10mm厚的橡胶减震垫，可缓冲户外路面车辆通行产生的振动传递，避免柜体内接线端子出现松动、器件焊点脱焊等问题。柜体框架采用2.0mm厚的冷轧钢板折弯成型，所有折弯处的内圆角半径控制为板厚的1.5倍，

　　避免折弯处出现应力集中导致的开裂问题，门板采用1.5mm厚冷轧钢板，门板内侧焊接纵横交错的加强筋，加强筋间距控制在200mm，可提升门板整体刚度，避免长期户外使用过程中门板出现变形翘曲。柜体表面采用户外专用聚酯粉末静电喷涂工艺，喷涂前经过磷化、钝化预处理，涂层厚度控制在60-80μm，可耐受沿海区域的盐雾腐蚀，保证10年以上的户外使用寿命。柜体内部安装板采用2.0mm厚的镀锌钢板，安装板上预留间距为25mm的模数化安装孔，可兼容标准导轨式电气元件、壁挂式通讯设备的安装需求，安装板与柜体框架之间采用可拆卸式螺栓连接，可根据布线需求调整安装板的前后位置，预留足够的走线空间，强电走线与弱电走线分别设置独立的走线槽，两类走线槽间距保持在100mm以上，避免强电线路对弱电通讯信号产生电磁干扰。柜体底部设置三个直径为50mm的电缆引入孔，引入孔配备可拆分式橡胶密封格兰头，可适配不同直径的电缆穿入，穿线完成后可实现孔位的完全密封，防止爬虫、雨水从电缆孔进入柜体内部。考虑到户外高温环境下的散热需求，柜体下部侧壁设置百叶窗式通风口，通风口内侧加装防尘防虫滤网，滤网采用抽拉式设计，运维人员可直接从外部抽出滤网进行清理，无需打开柜门，通风口位置设置在柜体侧壁下部，与上部顶盖下方的隐藏式排气孔形成自然对流风道，可在无额外散热风扇的情况下，保证柜体内温度比外部环境温度高不超过10℃，避免内部电气元件因高温出现寿命衰减。
