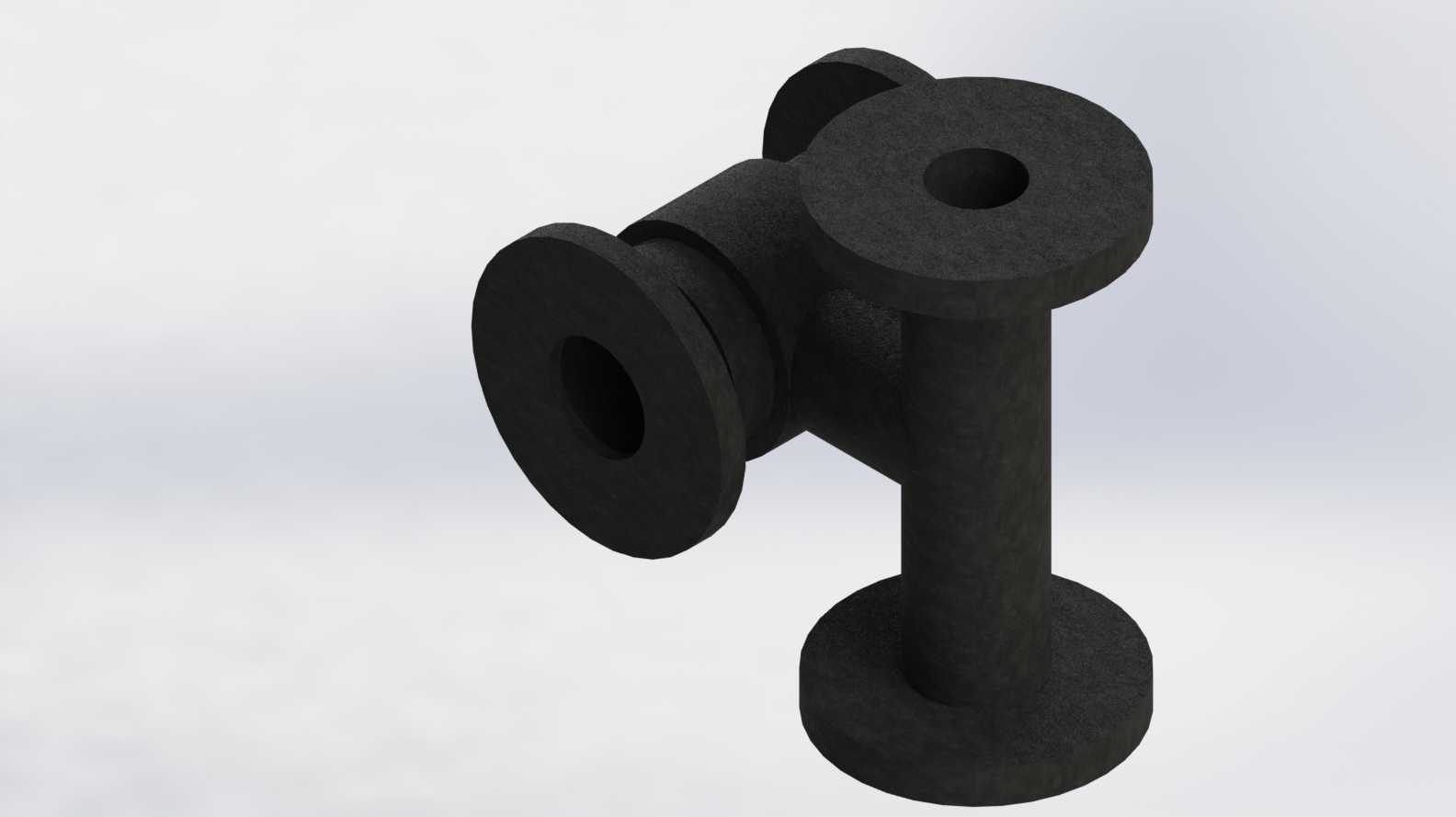

锅炉供水系统用螺纹轴式进料止回阀

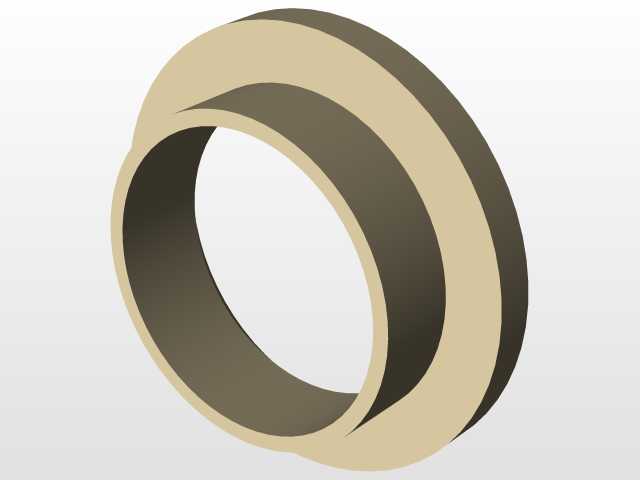

　　在工业锅炉的供水回路里，这类止回阀的安装位置有明确的工程要求，需固定在略低于锅炉正常水位的壳体接口处，核心作用是在供水泵启停、管路压力波动时阻断介质倒流，同时兼顾供水扬程的调节功能，避免锅炉内的高温水倒灌进入供水泵腔，造成泵叶受反向水力冲击损坏，也能维持锅炉水位的稳定，防止水位异常波动触发安全联锁。从结构设计逻辑来看，该阀采用螺纹轴作为核心调节承载件，手轮通过阀杆带动螺纹轴做轴向升降，改变阀瓣与阀座的通流间隙，以此调整管路的通流截面积，匹配不同工况下的供水流量需求；阀瓣与止回密封面采用锥面配合结构，正向供水时介质压力推开阀瓣实现通流，当泵停止供水、出口侧压力低于锅炉侧压力时，阀瓣在介质反向压力与复位件的共同作用下快速贴合密封面，

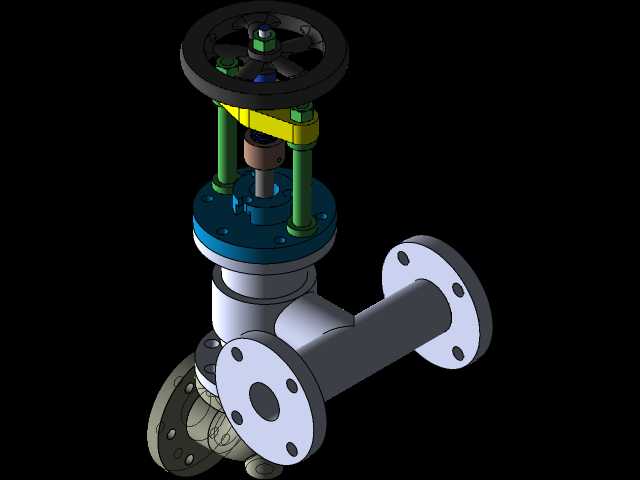

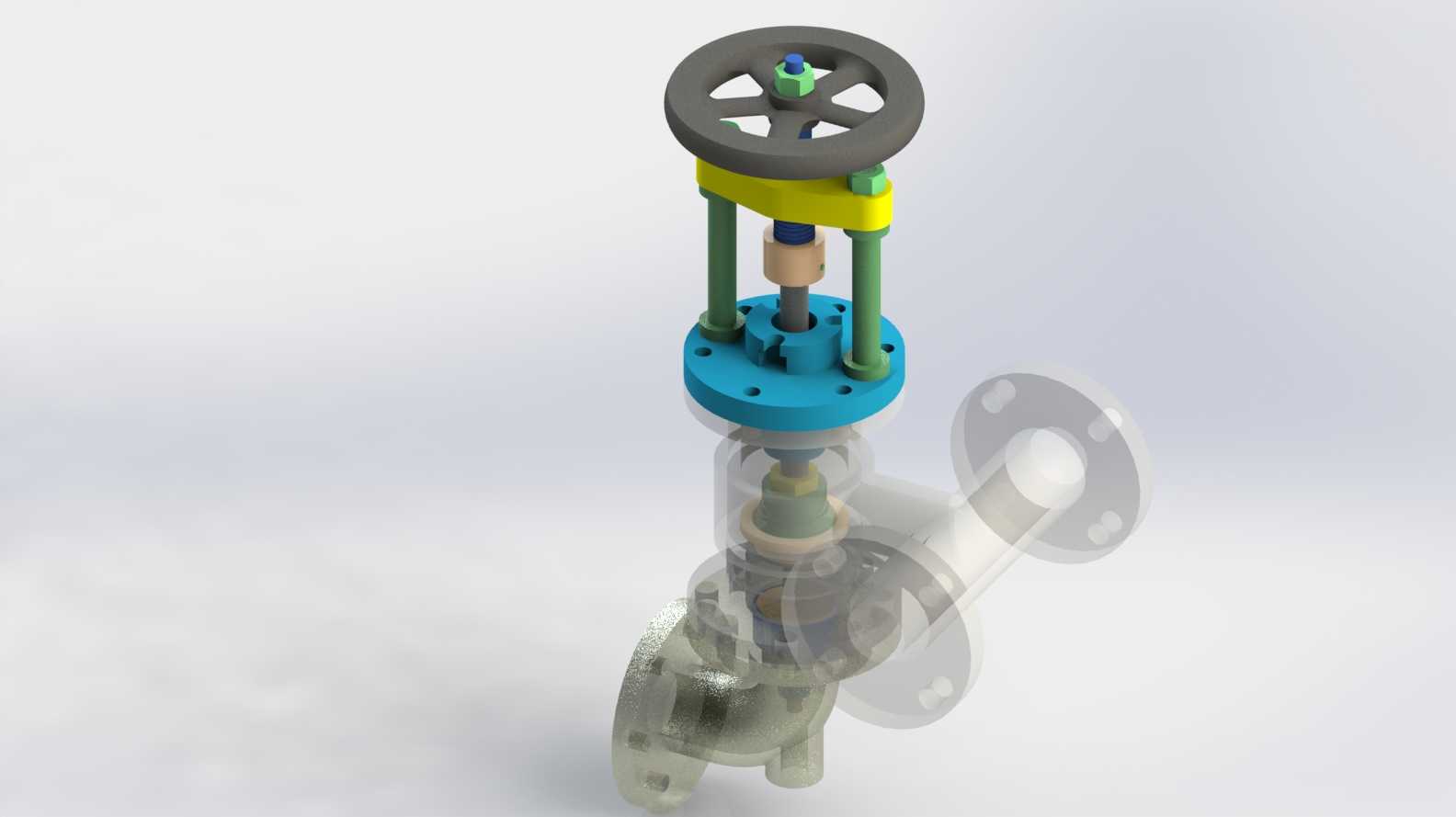

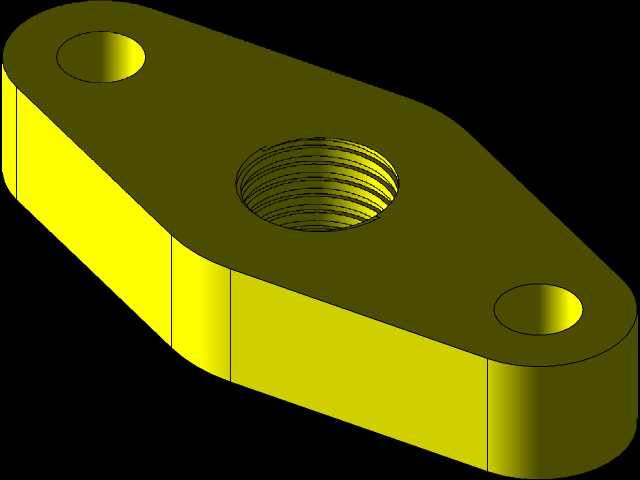

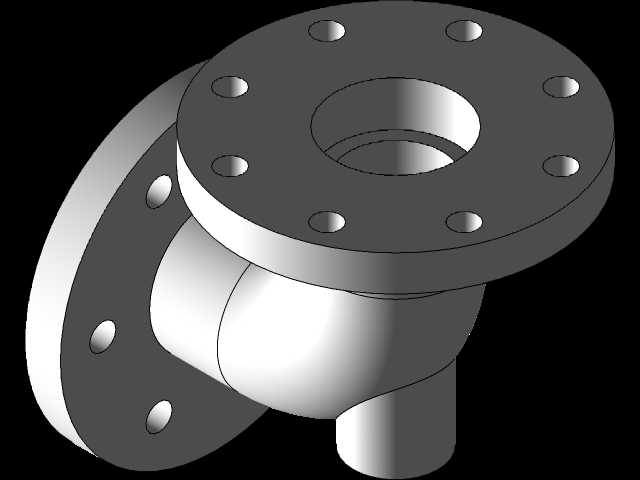

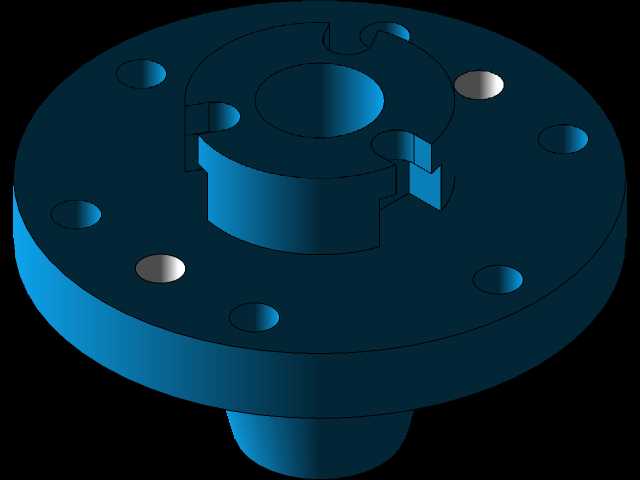

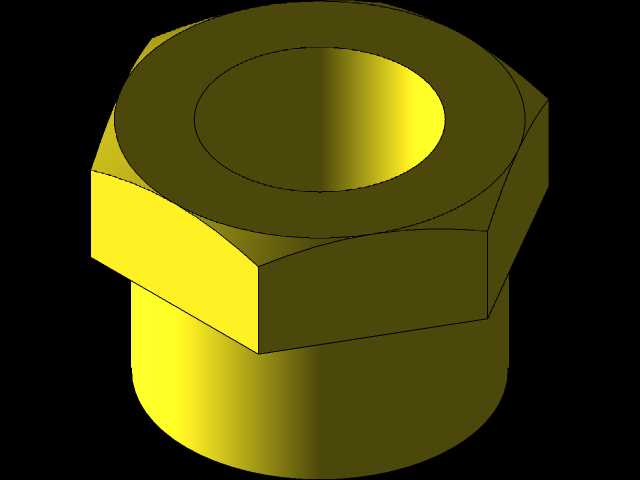

　　实现截断止回，整个动作过程无需额外电控或气动驱动，依靠管路自身介质压力即可完成，可靠性更适配锅炉供水这类连续运行的工况。外形与安装边界方面，该阀采用角式通流结构，介质入口为垂直向下的法兰接口，出口为水平朝向的法兰接口，法兰连接尺寸匹配常规中低压供水管道的法兰标准，手轮操作空间预留充足，手轮外缘到阀杆轴线的回转半径满足现场手动操作的空间要求，无需额外加装操作延长件；阀杆部位设置多级密封结构，中部的蓝色法兰压盖为密封填料压盖，通过均匀紧固压盖螺栓即可压紧填料，实现阀杆动密封，避免运行过程中出现介质外漏，两根对称布置的阀杆导向柱为手轮升降提供稳定的径向限位，避免螺纹轴升降过程中出现偏摆，保证阀瓣与阀座的同轴度，降低密封面的偏磨概率。

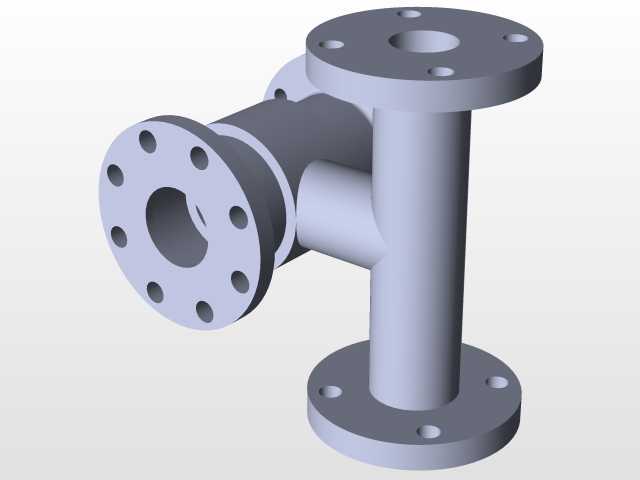

　　在实际工程应用中，这类阀除了锅炉供水场景，也可适配民用建筑供水、卫浴管路系统的防倒流与流量调节需求，结构上的集成化设计将止回与流量调节功能整合在同一个阀体内，减少了管路中单独安装止回阀与调节阀的法兰连接点，降低了管路泄漏的潜在风险，同时也缩小了管路安装所需的空间占比。建模过程中对各部件的配合公差做了对应还原，螺纹轴的梯形螺纹牙型、阀瓣密封面的锥度、法兰螺栓孔的位置度都按照实际加工要求做了参数化设置，手轮的轮辐结构、导向柱与阀盖的配合间隙、阀体流道的过渡圆角都做了细节还原，能够直接用于管路装配干涉检查、操作空间模拟验证，也可作为同类阀件改型设计的基础模型，在做管路系统布局时，可直接导入该模型核对安装空间，

　　确认手轮操作范围内无其他管路或结构件遮挡，避免现场安装后出现操作不便的问题。从流道设计来看，阀体内部的流道采用平滑圆弧过渡，没有直角突变结构，能够降低介质流经阀体时的局部阻力损失，减少供水过程的能耗，阀瓣开启后的通流截面与管道通径匹配，不会出现明显的节流截流现象，在全开状态下的流阻系数接近同通径直管段水平，适配大流量供水的工况需求；密封面的堆焊层厚度、阀杆的直径选型都匹配公称压力下的强度要求，能够承受锅炉供水工况下的温度与压力波动，不会出现长期运行后阀杆变形、密封面冲蚀泄漏的问题。
