手动操作式法兰连接蝶阀三维结构设计

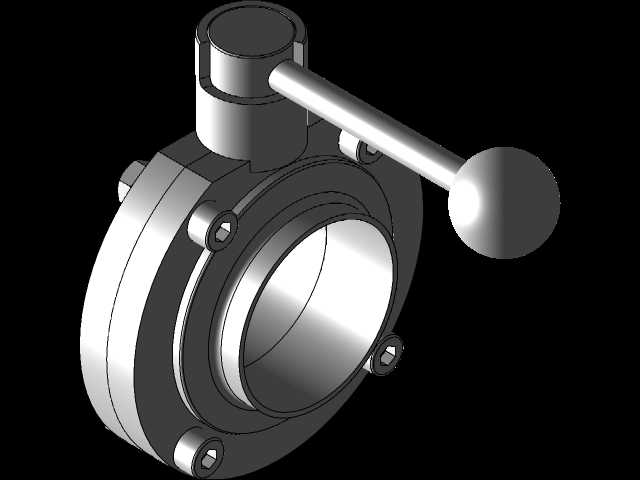

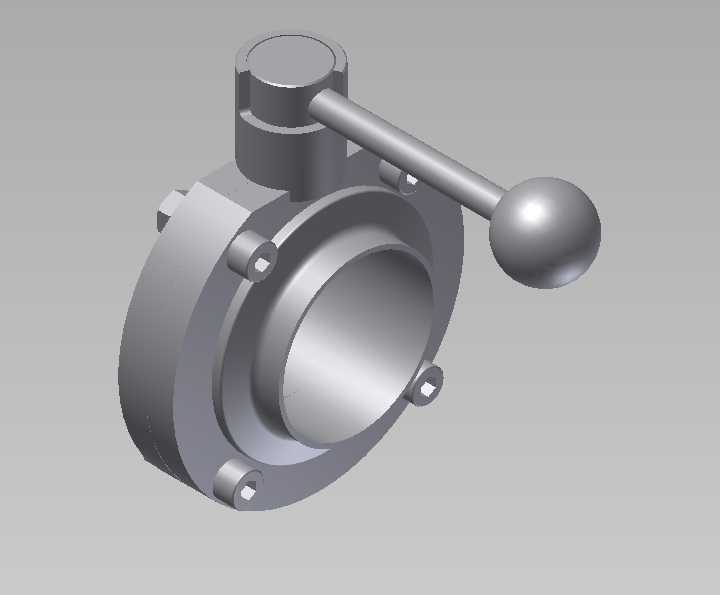

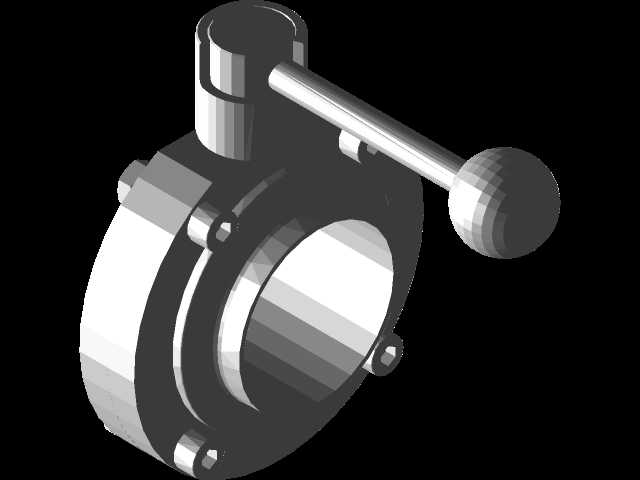

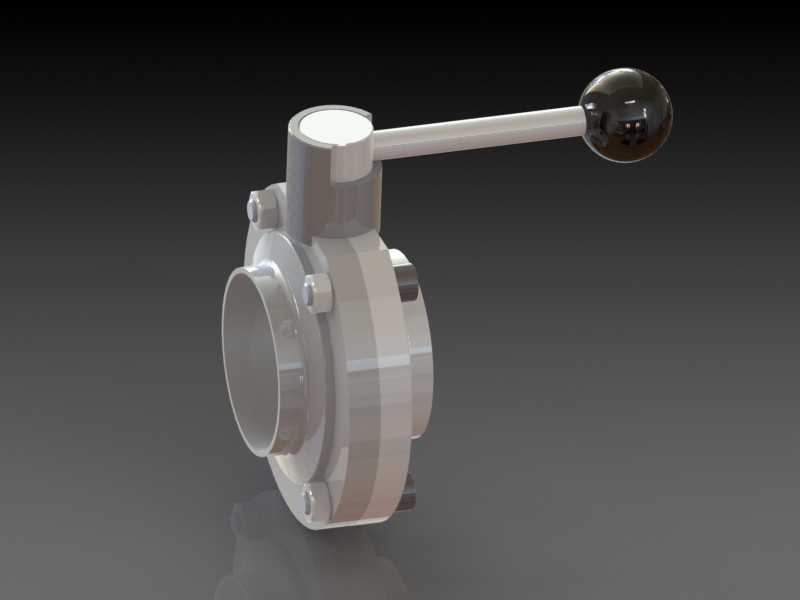

　　这款手动蝶阀的公称通径为63.5mm，也就是工程上常说的2.5英寸规格，在中小口径流体管路系统里应用十分广泛，常见于食品加工、给排水、小型化工流体输送、暖通空调支路等场景，主要承担管路介质的通断控制功能，也可在一定范围内做节流调节使用，不过手动驱动的结构特性决定了它更适合开关频次不高、不需要远程自动控制的管路节点。从结构设计来看，这款蝶阀采用对夹法兰式连接结构，阀体两端的法兰面预留了四个对称分布的螺栓安装孔，安装时可以直接夹装在两片管路法兰之间，不需要额外配置焊接接头，安装拆卸的便利性较好，安装边界上，阀体的轴向长度较短，相比同通径的截止阀、闸阀，占用的管路轴向空间更小，适合布局紧凑的管路系统。驱动部分采用杠杆式手柄结构，

　　手柄末端做了球形握持设计，操作时的握持手感更好，施力时的力臂长度经过匹配，操作人员不需要借助额外工具，仅靠手部力量就可以完成阀门的启闭操作，手柄和阀杆的连接部位做了防松结构设计，避免多次操作后出现手柄松动、开关位置偏移的问题。阀板采用回转式结构，绕阀杆轴线做90度回转即可完成全开到全关的动作，相比闸阀的升降式阀板，启闭行程更短，操作速度更快，阀板的密封面做了圆弧过渡处理，减少介质流动时的阻力，在全开状态下，阀板和管路轴线平行，介质流经时的压损较小，适合对管路压损控制有一定要求的场景。设计过程中，首先确定了公称通径对应的法兰连接尺寸，匹配常用的PN10、PN16压力等级的法兰安装孔位，保证和常规管路配件的互换性；

　　阀杆的密封部位采用填料密封结构，预留了填料压盖的调整空间，长期使用出现微量泄漏时，可以通过压紧填料压盖来实现密封补偿，不需要整体拆解阀门；阀体的流道部分做了等径设计，没有明显的缩径结构，避免介质流经时产生紊流、噪音，也减少介质中的固体杂质在阀体内沉积的可能。从实际使用的角度来看，这款手动蝶阀的结构没有复杂的传动部件，日常维护的工作量很小，故障点少，适合工况相对稳定、不需要频繁调节的管路节点，比如设备的冷却水进出口支路、小型储水罐的进出水管路、食品生产线的物料输送支路等场景。在三维建模过程中，各个部件的配合公差做了合理预留，阀杆和阀体的配合采用间隙配合，保证阀杆转动灵活，同时配合间隙控制在密封件的补偿范围内，

　　不会出现介质沿阀杆泄漏的问题；法兰面的密封槽结构适配常用的橡胶密封垫片，安装时不需要定制特殊规格的密封件，降低后期维护的配件成本。手柄的转动角度设置了机械限位，在全开和全关位置都有限位结构，避免操作人员操作时转动过度导致阀板密封面磨损，也能让操作人员通过手柄的位置直观判断阀门的开关状态，不需要额外加装位置指示器。整体结构的重量较轻，同通径下相比闸阀重量降低40%左右，安装时单人即可完成对位和螺栓紧固作业，不需要起重设备辅助，适合小型管路系统的安装和改造作业。
