承受拉伸载荷的杆系连接转向接头结构

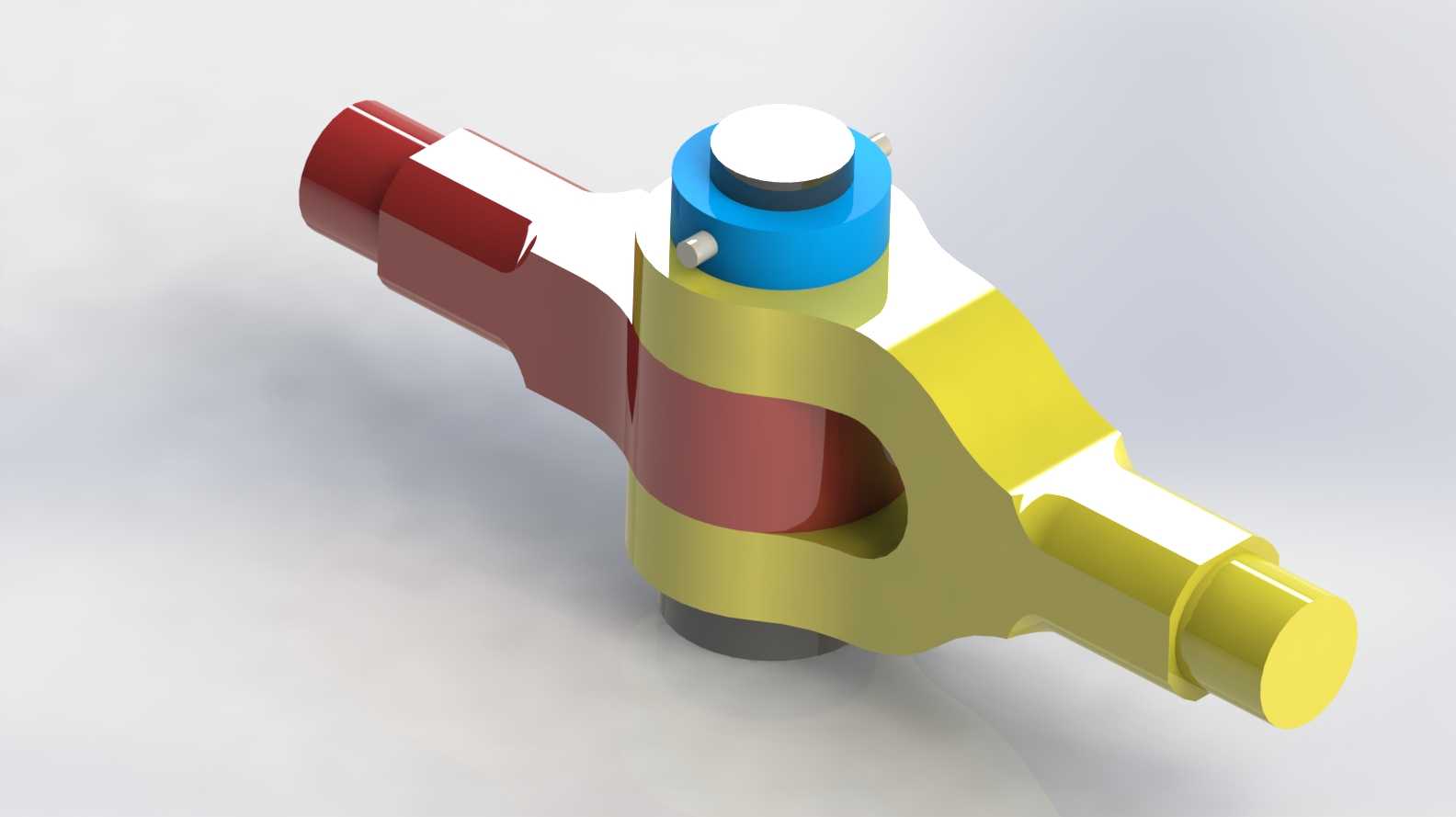

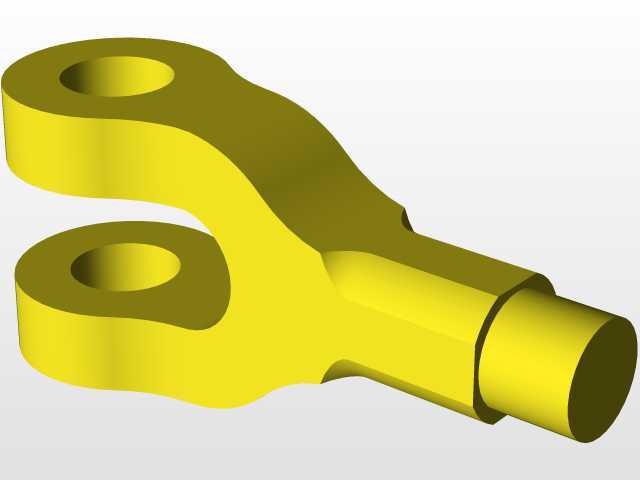

　　在各类需要杆系传力的工程场景中，这类转向接头是承担载荷传递、补偿微小安装偏差的核心连接件，常见于工程机械的操纵连杆组、农用机械的传动拉杆、输送设备的张紧调节杆系，甚至部分特种车辆的辅助操纵机构中，区别于刚性焊接或螺纹硬连接，这类接头允许两根受拉杆件在传递轴向拉力的同时，存在小角度的相对偏转，避免杆系因安装同轴度偏差、工作过程中的结构形变产生附加弯曲应力，大幅延长杆系的疲劳寿命。从功能实现逻辑来看，接头的主体叉架结构采用对称开档设计，开档宽度与穿装的销轴直径做了公差匹配，销轴与叉架孔之间预留了合理的间隙，既保证销轴转动时无卡滞，又不会因间隙过大导致传力过程中出现冲击异响；接头两端的连接端分别适配不同的杆端结构，

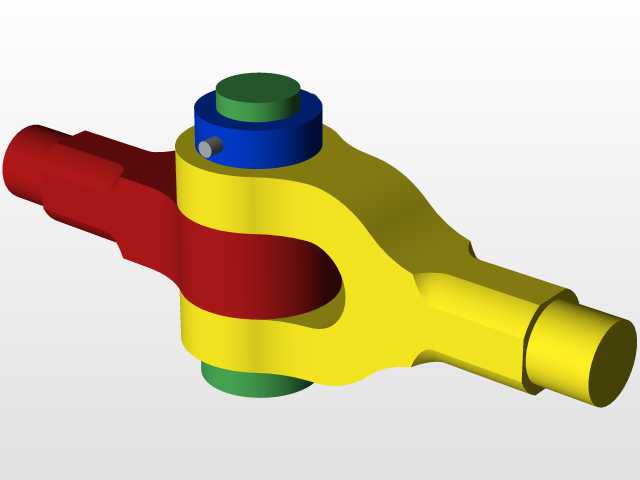

　　一端采用外螺纹柱结构可直接拧入带内螺纹的拉杆端头，另一端的叉耳结构可通过销轴与另一根杆件的端头铰接，两种连接端的同轴度在设计时做了严格控制，保证拉力传递时的力线尽可能与杆件轴线重合，减少偏载带来的局部应力集中。设计过程中，首先要根据杆系的额定拉伸载荷确定主体叉架的截面尺寸，叉架的受力薄弱点在开档根部的圆弧过渡位置，这里需要做足够大的圆角过渡，避免应力集中导致的断裂失效，同时要核算销轴的剪切强度与挤压强度，销轴两端的轴向定位采用卡簧与端盖配合的结构，防止工作过程中销轴窜动脱出；接头的铰接转动部位预留了润滑脂存储空间，可在装配时填充润滑脂，减少转动副的磨损，适配长期户外无频繁维护的工作场景。从安装边界来看，

　　这类接头的整体径向尺寸需要适配杆系周边的安装空间，铰接部位的转动角度范围根据实际使用需求做了限位，避免过度偏转导致接头脱出或杆件干涉，两端连接螺纹的规格与常用的标准拉杆螺纹匹配，不需要额外加工转接件即可直接替换同规格的老旧接头，降低设备维护的配件成本。在实际装配过程中，需要注意销轴的穿装方向要避开周边结构的运动轨迹，接头拧紧后要采用锁紧螺母防松，避免设备振动导致螺纹连接松脱；铰接部位的转动阻尼要适中，既要保证能灵活补偿角度偏差，又不能过于松旷导致传力时存在空行程，影响操纵或传力的精度。这类接头的结构设计没有冗余的复杂结构，所有的型面都是围绕传力路径做的优化，主体叉架的外形采用圆弧过渡，既减少了应力集中，

　　也避免了尖锐棱角在装配维护时划伤操作人员，不同部位的材质根据受力特性做了区分，主体叉架采用调质处理的中碳钢保证强度，销轴采用表面淬火处理提升耐磨性能，端盖与卡簧采用标准件降低加工成本，整体结构兼顾了强度、耐磨性与装配维护的便捷性，能够在-20℃到60℃的常规工作环境下长期稳定工作，承受额定范围内的拉伸载荷与周期性的小角度偏转，不会出现过早的疲劳失效或转动卡滞问题。在杆系布置时，这类接头通常安装在杆系存在角度变化的节点位置，比如操纵杆的中间连接点、张紧装置的调节端、悬架系统的拉杆连接点，能够有效吸收杆系工作过程中产生的微小形变，避免硬连接带来的附加载荷传递到相邻部件，保护整个杆系以及两端连接的设备部件不受额外应力损伤。
