多缸内燃机曲轴结构三维设计

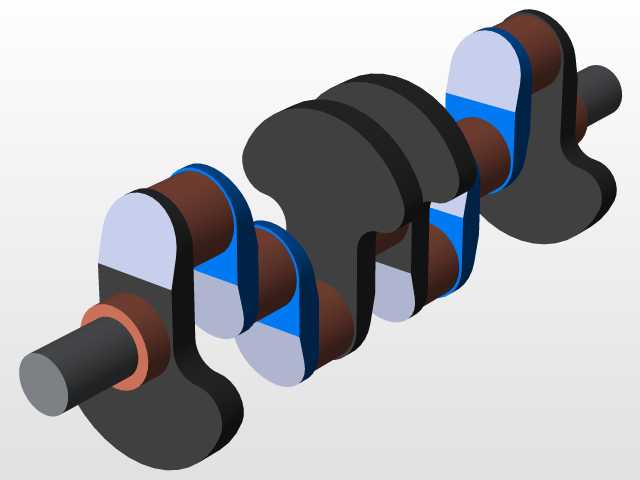

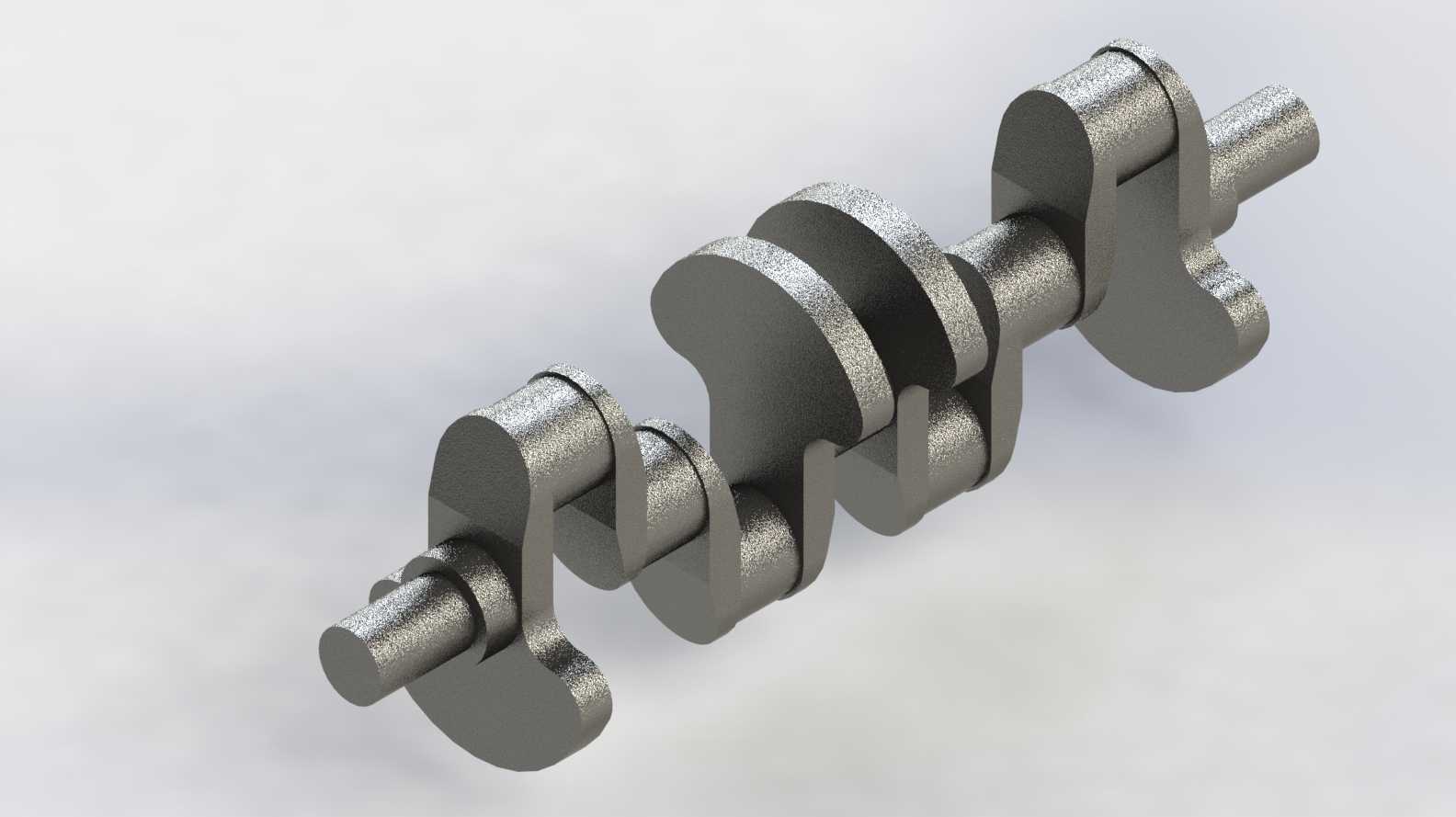

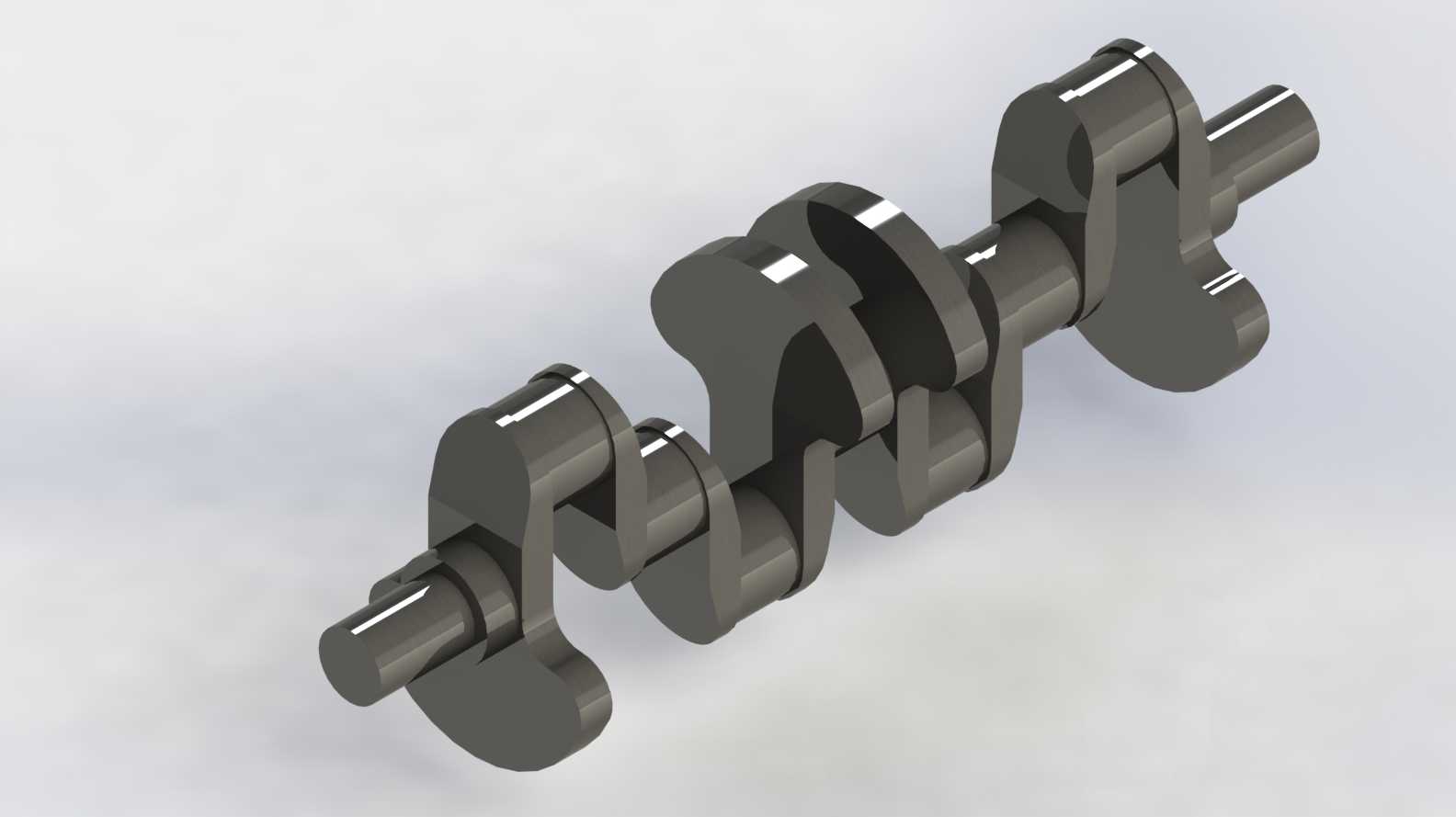

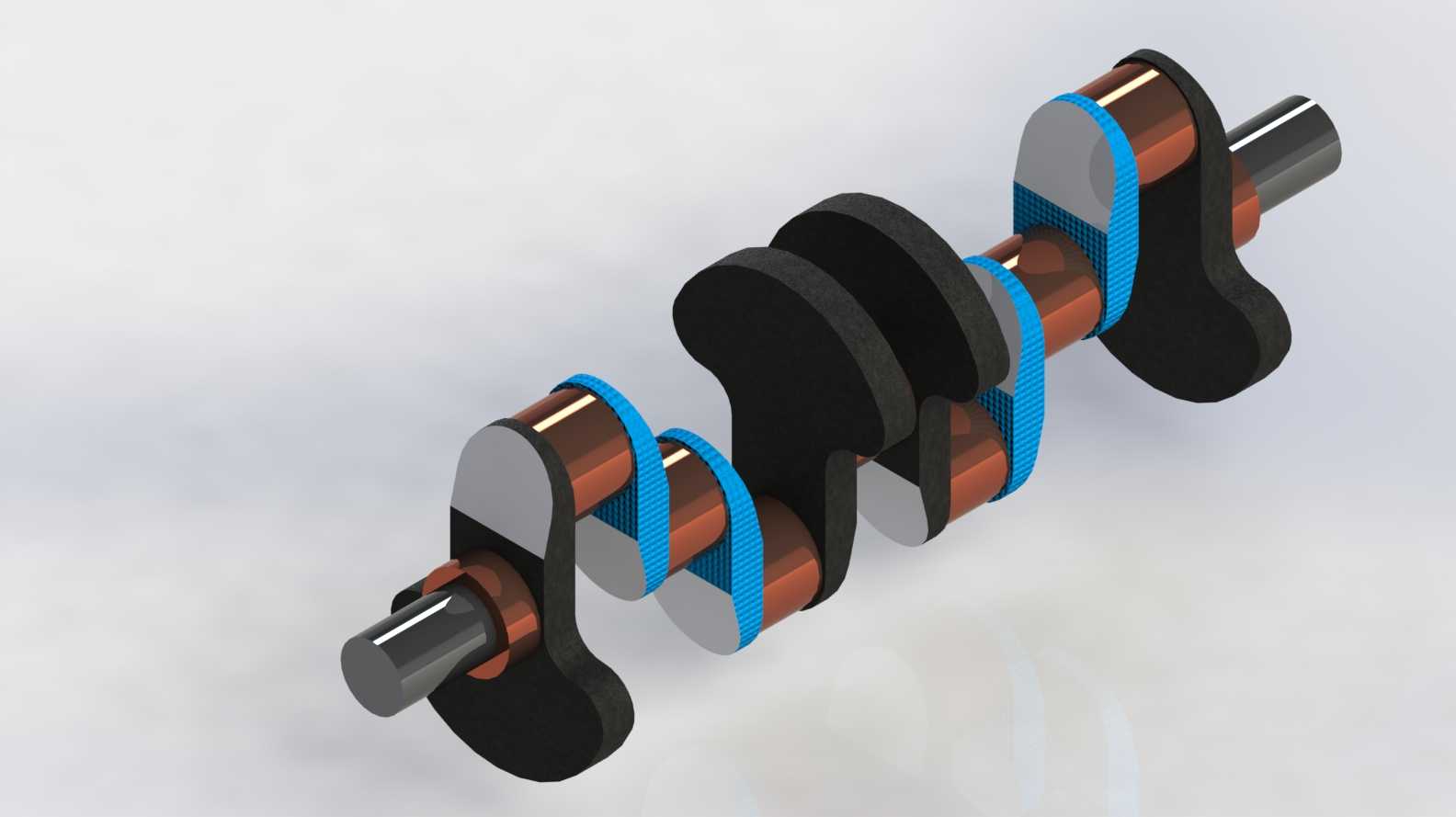

　　做动力总成结构设计的工程师都清楚，曲轴是内燃机里承受交变载荷最复杂的部件之一，这套三维结构完整还原了多缸机型曲轴的全部装配特征，从主轴颈、连杆轴颈到平衡块、油封轴段的衔接过渡都做了精准的曲面处理，没有出现建模时常见的曲面碎面、过渡圆角失真的问题。先从实际应用场景说，这类曲轴主要适配直列四缸往复式内燃机，覆盖乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端等多个使用场景，不同场景下对曲轴的动平衡精度、轴颈表面硬度、圆角滚压强化要求有细微差异，但核心的结构逻辑是共通的。

　　从功能特性来看，这套结构的主轴颈采用等直径设计，能降低缸体主轴承座的加工复杂度，统一轴瓦的规格型号，减少售后备件的品类数量；连杆轴颈的相位角严格按照四缸机1-3-4-2的点火间隔做了排布，每个曲柄销对应两个连杆的安装位？不对，直列四缸是每个连杆轴颈对应一个连杆？哦不对，不对，直列四缸是全支承结构，相邻两个主轴颈之间布置一个连杆轴颈，四个连杆轴颈分别对应四个气缸的活塞连杆组，平衡块的布置位置刚好对应每个曲柄的离心力反向侧，能抵消曲轴高速旋转时连杆轴颈、连杆大头产生的旋转惯性力，以及活塞往复运动产生的一阶往复惯性力，减少整机运行时的振动传递。

　　设计思路上，这套模型没有做过度的简化，轴颈和曲柄臂衔接的位置保留了完整的过渡圆角，这个位置是曲轴应力集中最严重的区域，实际生产中这个圆角的半径、表面粗糙度直接决定了曲轴的疲劳寿命，建模时如果把这个圆角简化成直角，后续做有限元分析的时候应力结果会比实际值大30%以上，完全失去仿真参考价值。另外前端的皮带轮安装轴段、油封配合轴段、正时齿轮安装位的台阶尺寸都做了准确还原，后端的飞轮连接法兰、定位销孔、油封轴颈的结构也完整保留，能直接用于整机的干涉检查、装配工艺模拟。

　　说下安装边界的尺寸逻辑，主轴颈的同轴度公差要求控制在0.02mm以内，所以建模时所有主轴颈的轴线严格重合，连杆轴颈的轴线和主轴颈轴线的平行度公差按照0.015mm/100mm的要求做了约束，平衡块的外圆回转半径做了严格控制，确保旋转时不会和缸体的曲轴箱内壁、机油泵集滤器、正时链条盖板发生运动干涉。轴向定位的止推片安装位设置在第三道主轴颈的位置，这个位置是曲轴受热膨胀时的轴向位移零点，能避免曲轴热伸长后顶推主轴瓦或者正时系统出现错位。

　　实际工程应用里，拿到这个三维模型可以直接开展几个方向的工作：一是做曲轴的动平衡模拟，计算不同转速下的不平衡量，确定平衡块的去重区域；二是配合连杆、活塞、活塞环、活塞销的模型做曲柄连杆机构的运动学仿真，计算活塞的行程、连杆的摆角、不同曲轴转角下的气缸容积变化，给配气相位、喷油正时的标定提供结构基础；三是可以直接导入CAE软件做静力学、疲劳寿命分析，校核最大爆发压力下曲轴的应力分布、变形量，确认圆角位置的应力是否在材料许用范围内；四是能给缸体、主轴承盖、油底壳的设计提供边界参考，确定曲轴箱的最小内腔尺寸、主轴承螺栓的布置位置、机油喷嘴的对准角度。

　　很多新手建模的时候容易忽略曲轴的油道结构，这套模型里虽然没有做内部斜油道的细节，但主轴颈和连杆轴颈的油孔位置做了预留标记，实际生产中高压机油从缸体主油道进入主轴颈油孔，通过曲轴内部的斜油道输送到连杆轴颈，给连杆大头轴瓦提供润滑，油孔的位置要避开轴瓦的承压区，不然会导致机油泄漏、油膜压力不足出现烧瓦的故障。另外曲轴前端的扭转减振器安装位也做了轴径和长度的预留，这个部件是用来吸收曲轴扭转振动的能量，避免曲轴在临界转速下出现扭转共振导致断裂，尤其是高转速强化机型，扭转减振器的匹配直接影响整机的可靠性。

　　从加工工艺的角度看，这套结构的建模逻辑完全符合实际铣削、磨削的加工流程：先铣削两端的中心孔作为加工基准，然后粗车各个轴颈的外圆、粗铣平衡块的轮廓，之后进行调质处理，再精车各个轴颈、精磨主轴颈和连杆轴颈到最终尺寸，最后对圆角进行滚压强化、对轴颈表面进行淬火处理，整个建模的特征顺序和加工工序是对应的，不会出现工艺上无法实现的倒扣、无法加工的封闭曲面。

　　在做整机装配模拟的时候，要注意曲轴的轴向窜动量控制在0.1-0.3mm之间，这个间隙是靠止推片的厚度来调整的，模型里止推片安装槽的宽度尺寸已经预留了这个间隙量，装配时不需要额外调整结构。另外曲轴后端的飞轮安装法兰端面跳动量要控制在0.05mm以内，不然会导致飞轮运转时出现偏摆，加剧离合器的磨损，建模时法兰端面和主轴颈轴线的垂直度已经按照这个公差要求做了约束。

　　很多人做曲轴建模的时候会把平衡块的形状做的过于随意，实际上平衡块的扇形角度、质心位置都是经过精确计算的，既要保证能抵消足够的惯性力，又要控制曲轴的整体重量，减少旋转时的转动惯量，提升发动机的响应速度，这套模型里的平衡块轮廓是经过优化的，在满足平衡率要求的前提下，尽可能缩小了平衡块的外圆尺寸，给曲轴箱的结构设计留出了更多空间。
