数控可调角度多工位加工虎钳结构

　　在多品种小批量的机加工生产场景里，普通平口钳只能完成水平方向的工件夹持，遇到带空间角度的斜面、斜孔加工需求时，往往需要搭配正弦台、角度块反复垫高调校，不仅装夹辅助时间长，多次装夹带来的定位误差也很难稳定控制在公差带内，这款带数控调节功能的万向虎钳，正是针对这类加工痛点做的结构优化设计。从实际加工场景来看，这类虎钳既可以配套立式加工中心完成小型模具钢件的多面加工，也能装在工具磨床、电火花机床上完成带角度的异型零件装夹，甚至在工装试制车间的钳工工位，也能替代多套专用角度夹具完成单件修配作业，不用再针对每个特殊角度工件单独制作专用夹具，能大幅缩短中小批量零件的生产准备周期。

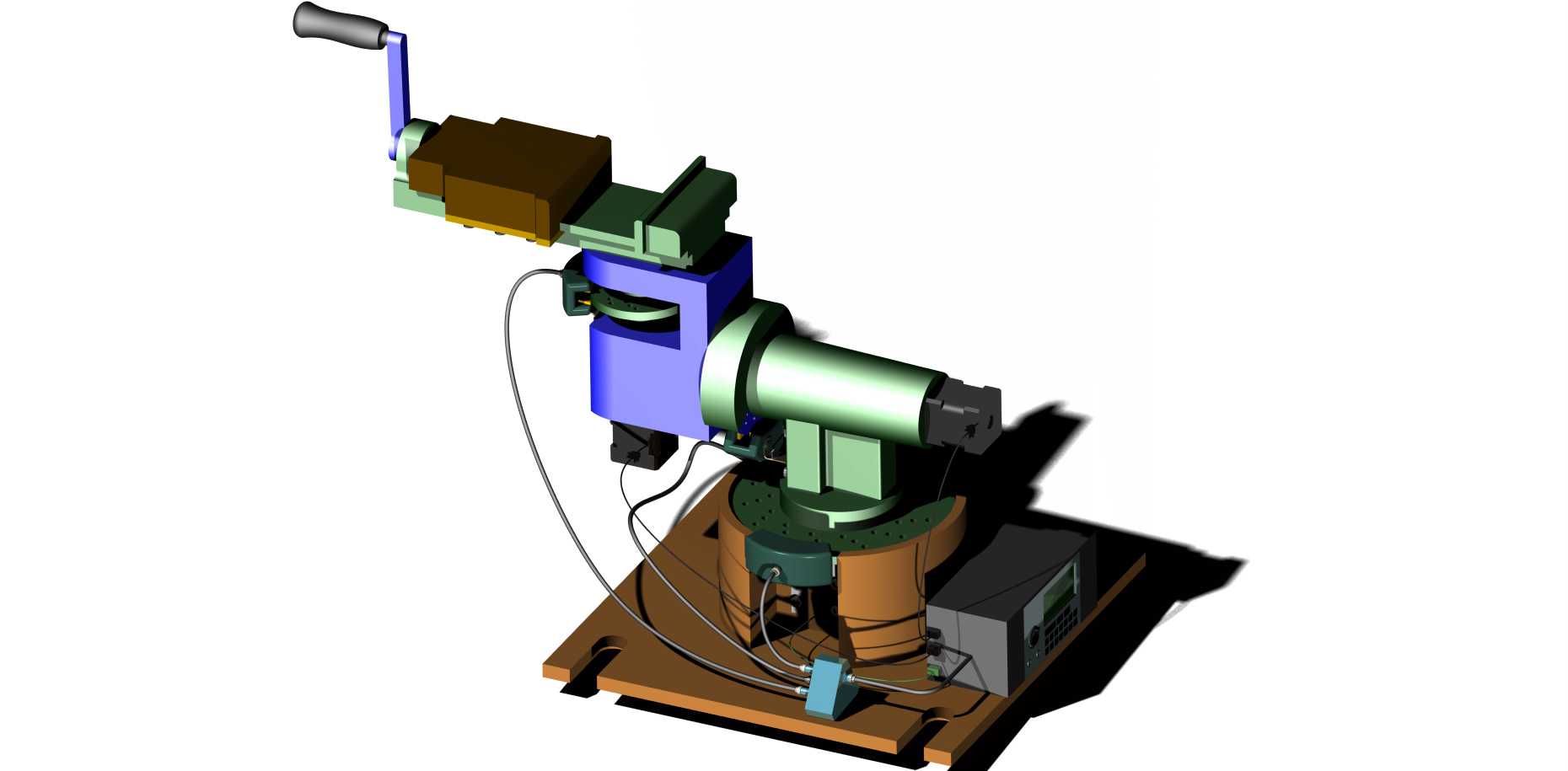

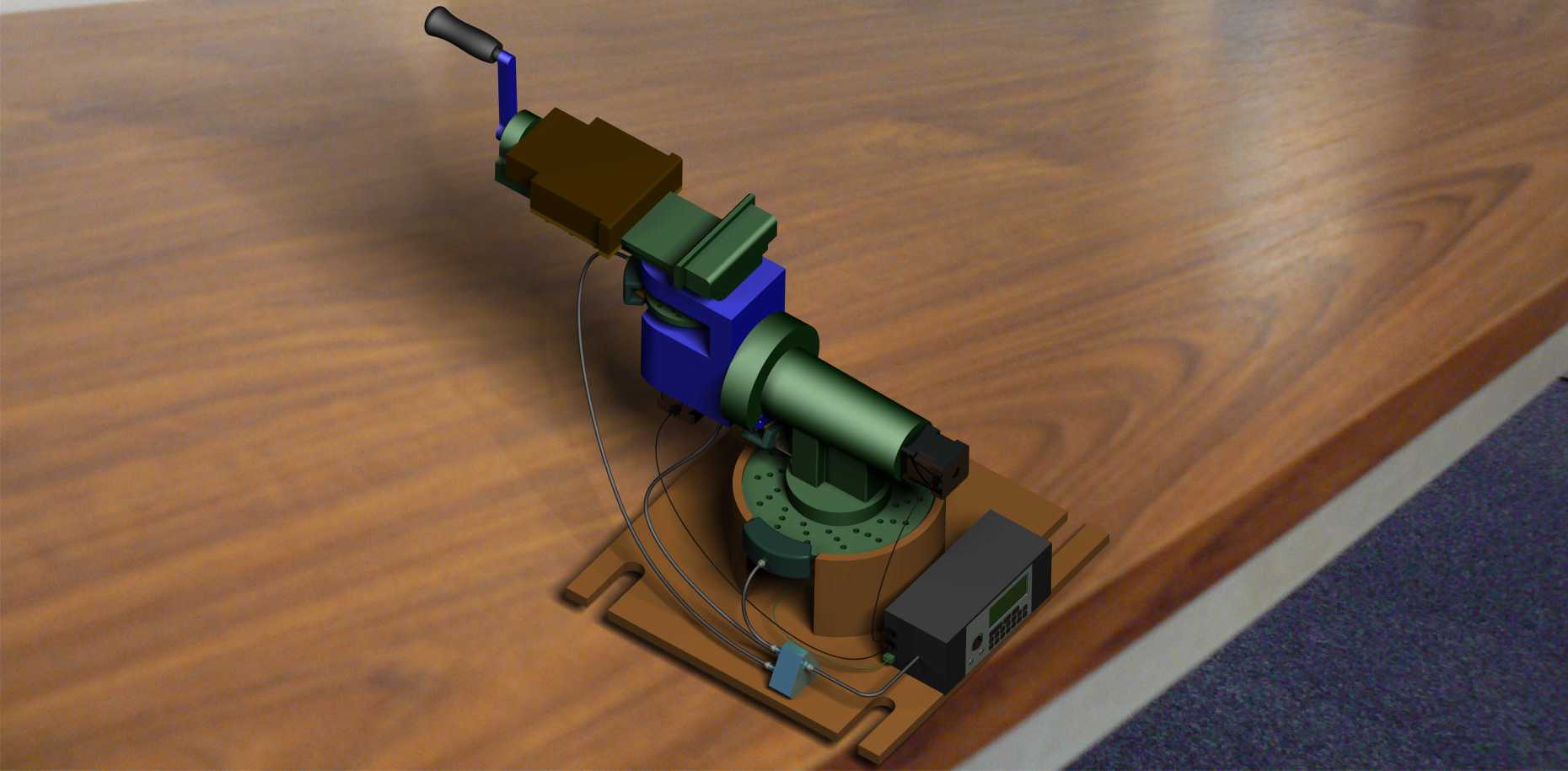

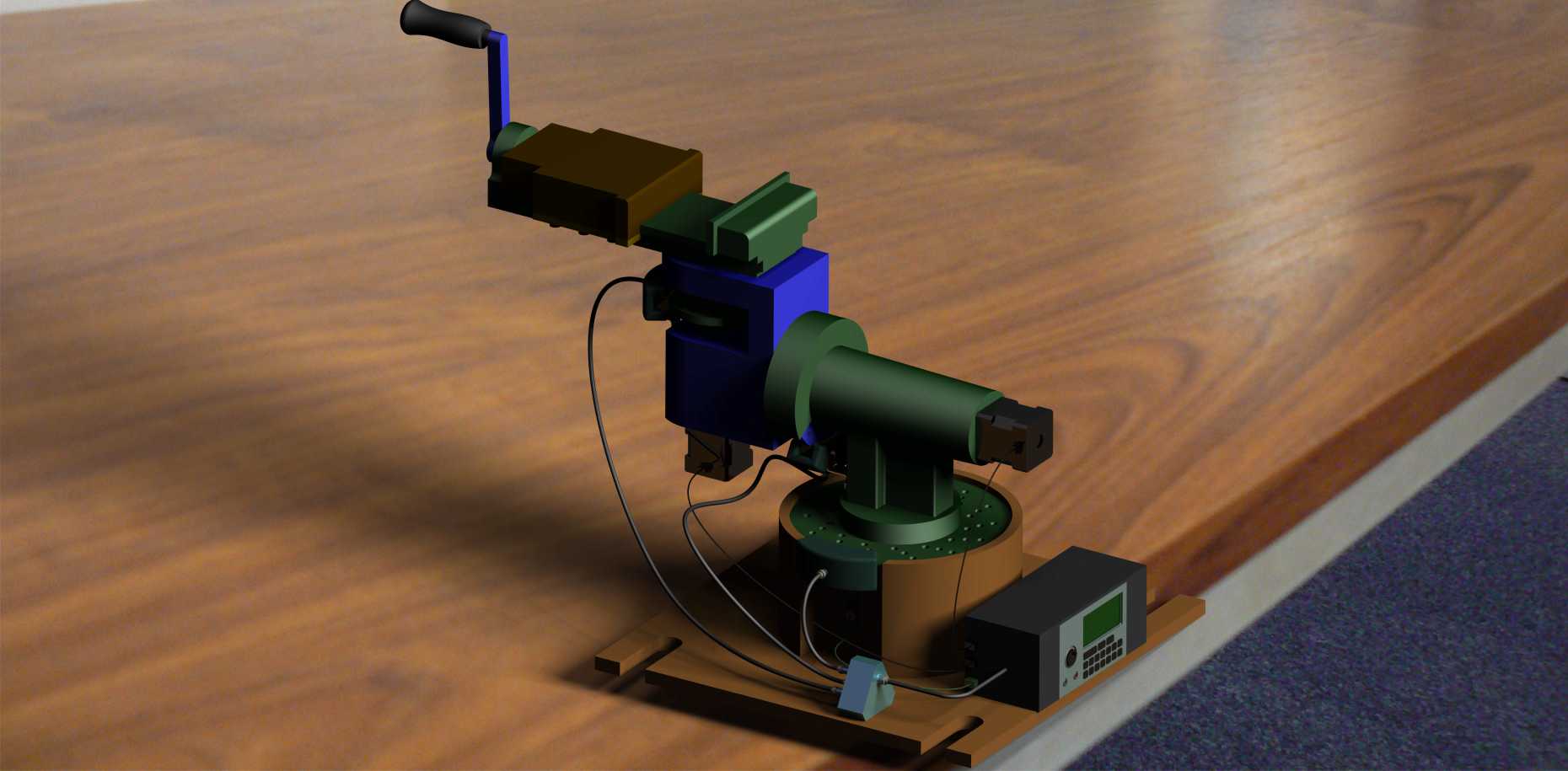

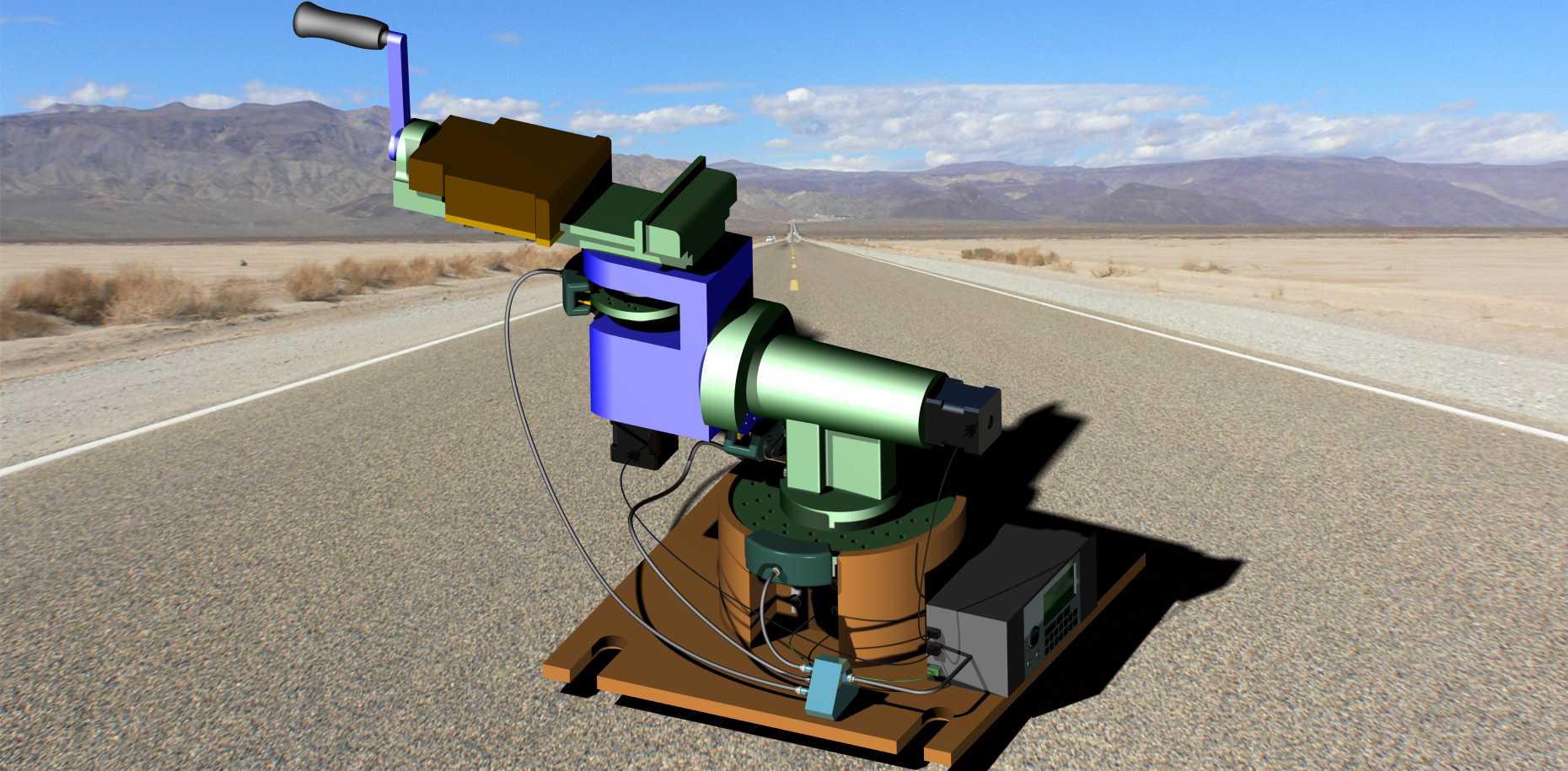

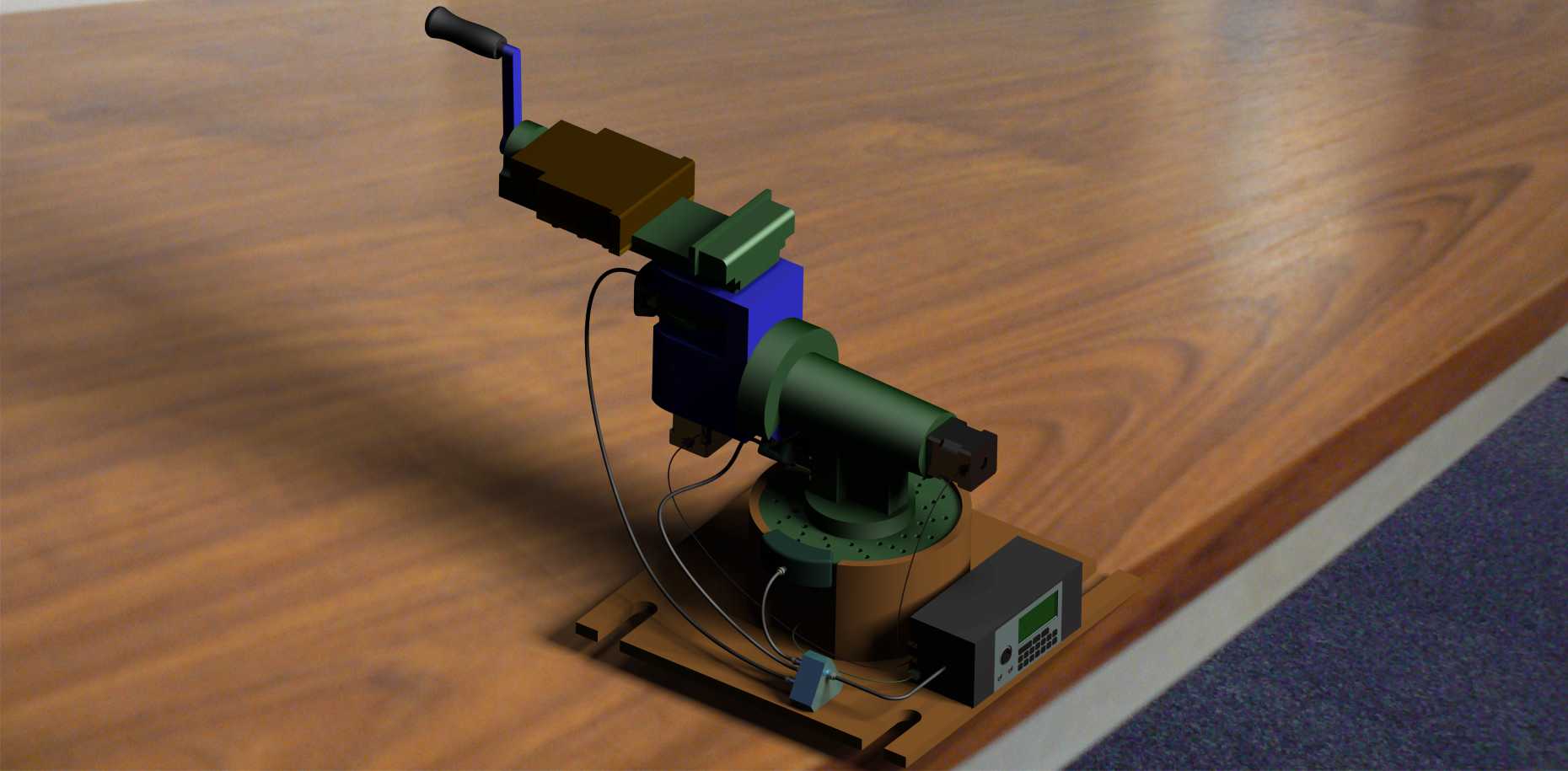

　　结构设计上，这款虎钳没有采用传统万向虎钳的手动分度锁紧结构，而是在底座回转、钳身俯仰两个转动自由度上都集成了数控驱动单元，底座部分采用大直径交叉滚子回转支承做承载，能承受大切削量下的径向与轴向颠覆力矩，不会出现普通回转底座在重切削时的颤动偏移；俯仰铰接轴采用双圆锥滚子轴承对称布置，钳身调整到任意倾斜角度时，铰接位置都没有传动间隙，锁紧后钳身整体刚性可以和固定平口钳持平，不会因为角度调整损失夹持刚性。钳口部分保留了普通机用虎钳的可换式硬质合金钳口设计，用户可以根据加工工件的材质更换光面、齿面或者软质铝钳口，夹持行程和同规格普通机用虎钳保持一致，不会因为增加万向调节功能压缩工件的可装夹尺寸范围。

　　从安装边界来看，这款虎钳的底座安装孔位和同规格标准机用平口钳完全兼容，工作台T型槽间距125mm到200mm的加工中心、铣床都可以直接安装，不需要额外制作过渡转接板；整体外形高度比同规格普通平口钳高120mm左右，安装时需要核对机床Z轴的有效行程，避免出现刀具行程不足无法加工到工件顶面的问题；底座下方预留了气动或者液压夹紧的油路、气路走线空间，外接控制线路可以从底座侧面的防水走线槽引出，不会和工作台移动的电缆、拖链产生干涉。

　　实际使用过程中，这款虎钳的角度调节精度可以控制在0.01度以内，加工前只需要在加工程序里匹配对应的钳身倾斜角度参数，不需要人工打表校准角度位置，就能完成空间角度特征的一次装夹加工，相比传统的角度垫高架装夹方式，能减少至少三次重复装夹的找正时间，同时避免多次装夹带来的基准错位误差。钳身的夹紧机构保留了手动快速进给和数控自动夹紧两种模式，粗调时可以摇动手柄快速移动活动钳口贴合工件，之后切换到数控夹紧模式，系统可以根据预设的夹持力自动调整夹紧扭矩，针对薄壁铝件、铜件这类易变形工件，能避免夹持力过大导致的工件变形，加工钢件、不锈钢件时也能提供足够的夹持力，防止大切削量下工件移位。

　　设计过程中，整个虎钳的所有转动副位置都做了防尘密封结构，加工产生的金属切屑、切削液不会进入回转支承和铰接轴承内部，日常维护只需要定期在注油孔加注润滑脂即可，不需要频繁拆解清理内部结构；控制单元集成在底座侧方的独立密封舱内，防护等级达到IP65，在湿式切削的加工环境下也不会出现电路短路的问题。和普通万向虎钳相比，这款虎钳没有采用外置的分度头或者角度盘结构，整体结构更紧凑，安装在工作台上不会占用过多的工作台面空间，旁边依然可以安装其他工装或者放置待加工工件，不会影响机床工作台的有效使用面积。

　　针对不同的加工需求，这款虎钳的钳身俯仰角度范围可以覆盖正负90度，底座可以完成360度连续回转，两个转动轴的运动可以和机床主轴的运动做联动，完成复杂空间曲面的五轴联动加工，对于没有配置五轴机床的中小型加工车间，用这款虎钳配套普通三轴加工中心，就能完成大部分需要五轴设备才能加工的带角度特征零件，能大幅降低复杂零件的加工设备投入成本。夹持力调节范围从500N到5000N连续可调，既可以夹持几毫米厚的小型薄壁零件，也能夹持宽度200mm以内的中型钢件，适配的加工工件尺寸范围覆盖了绝大多数常规机加工零件的尺寸需求。
