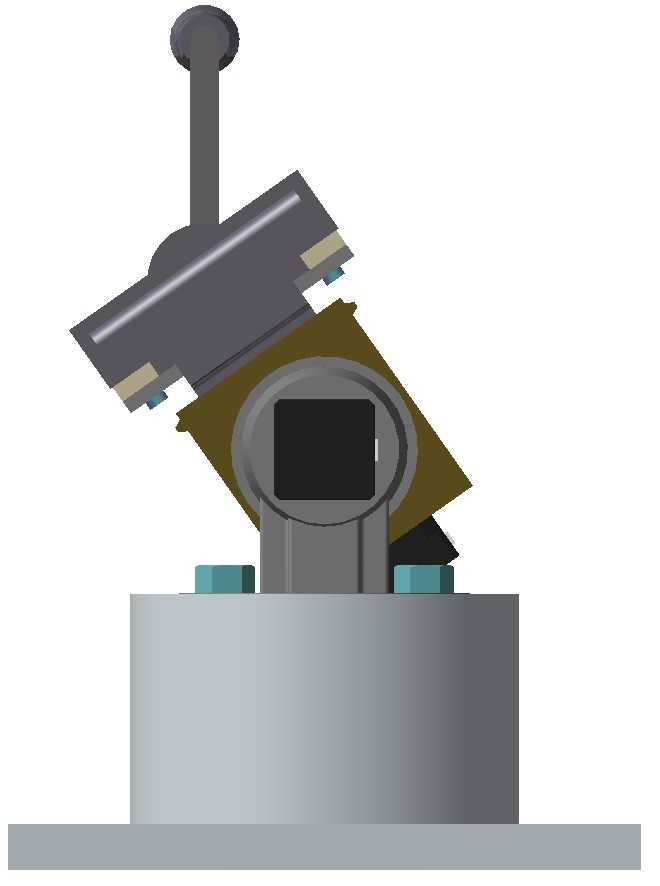

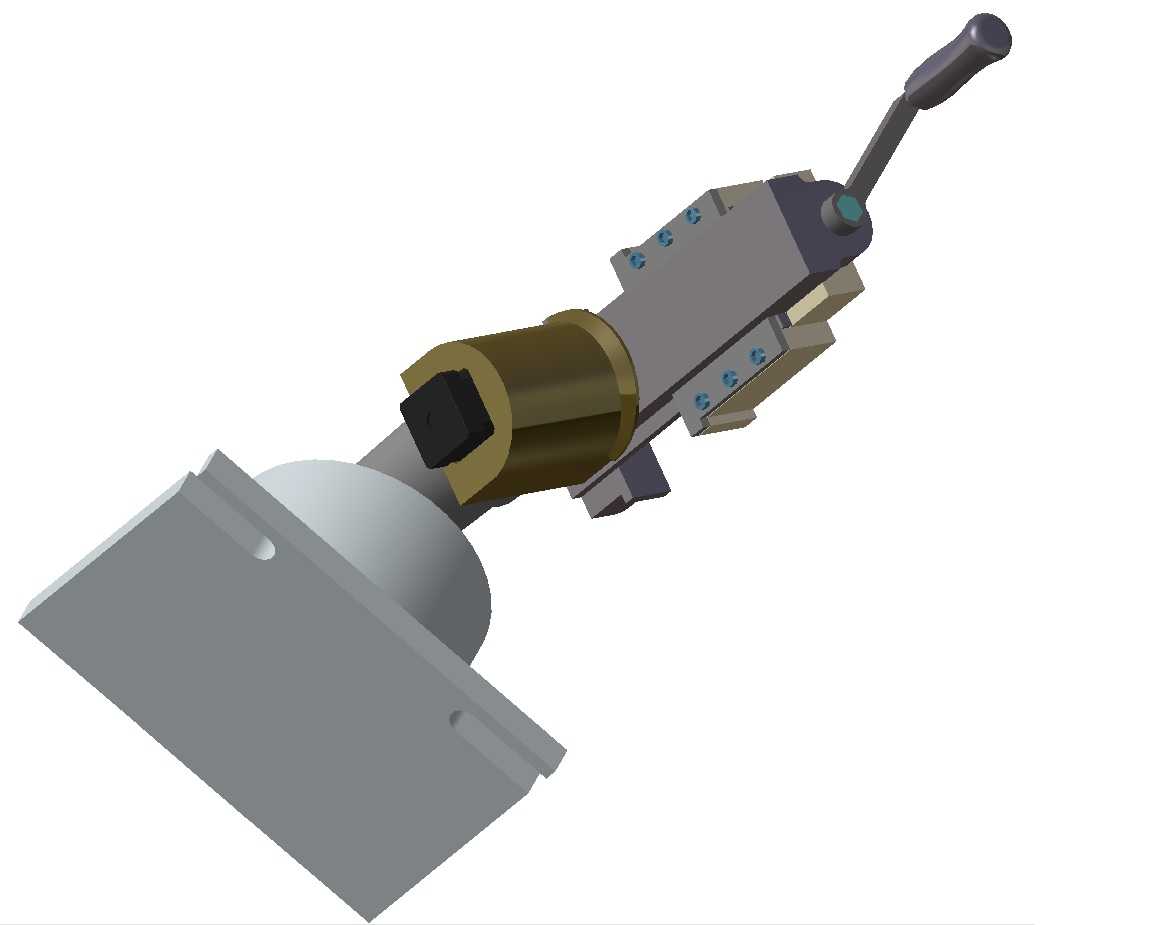

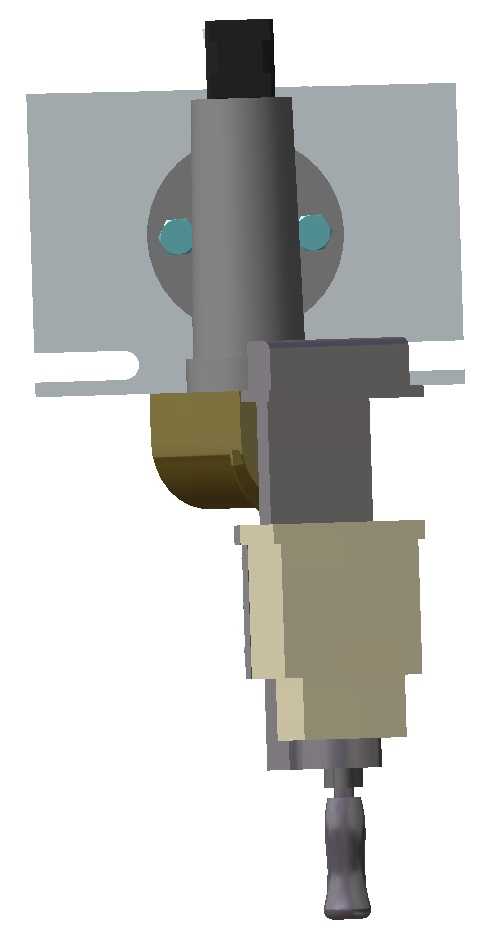

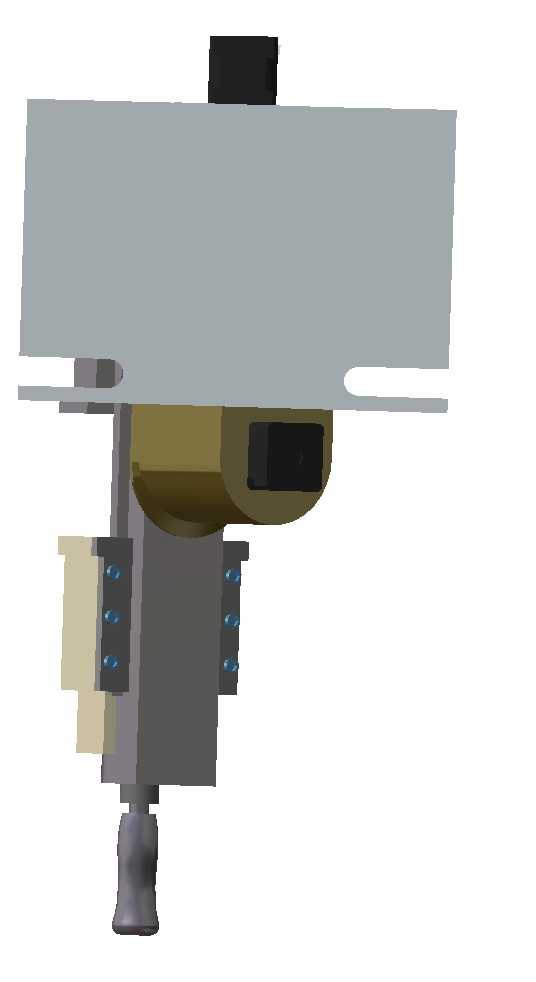

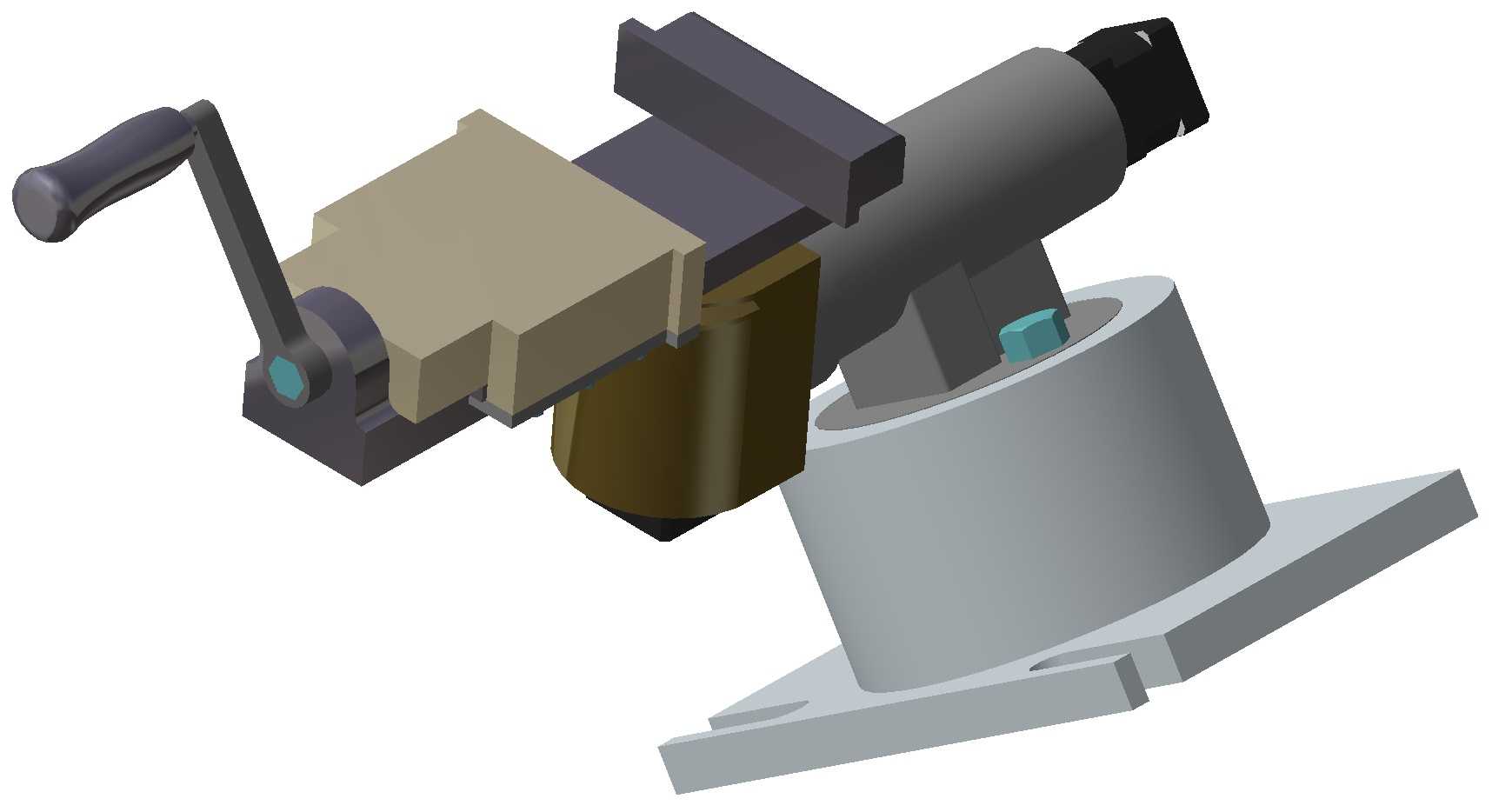

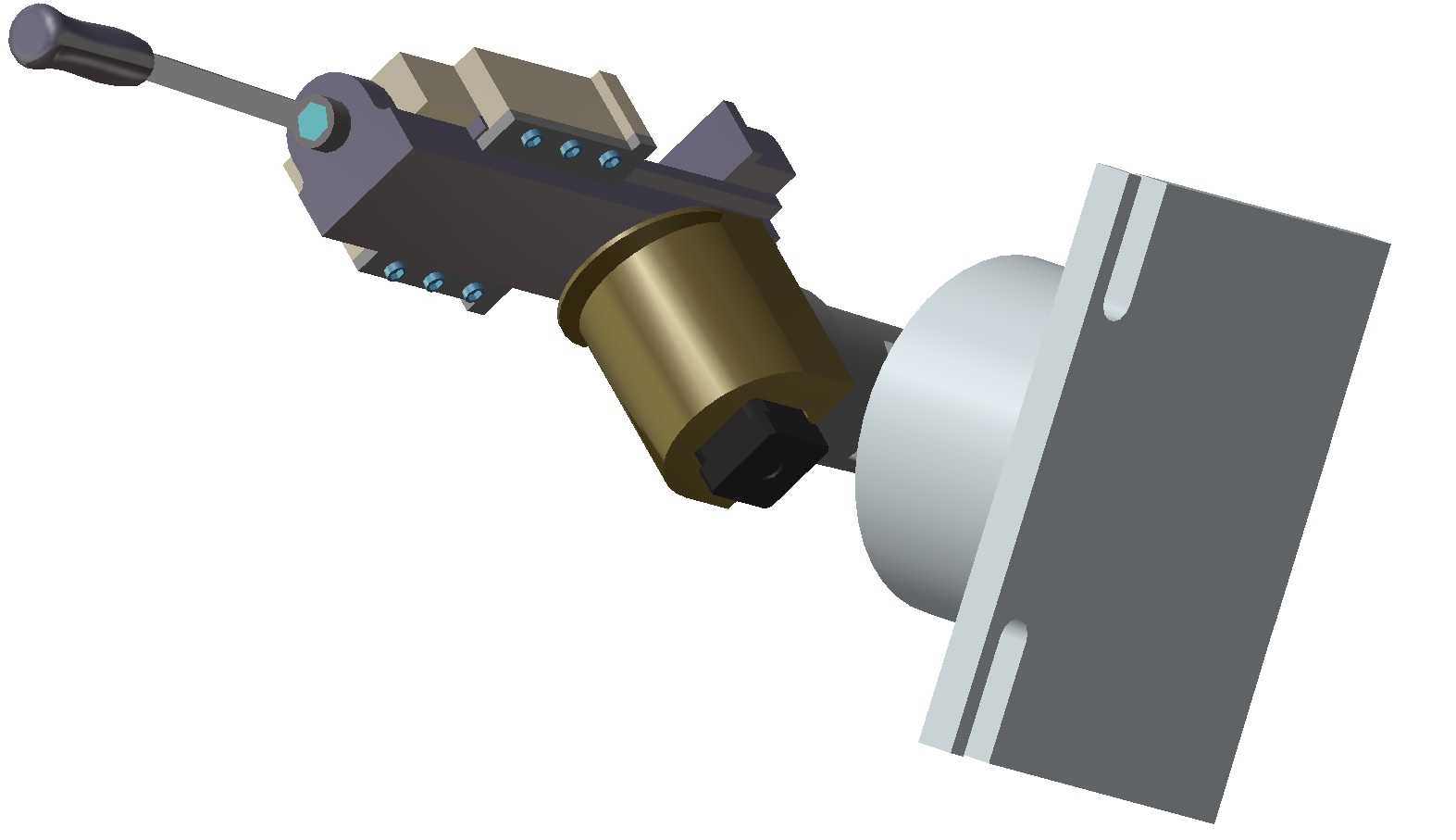

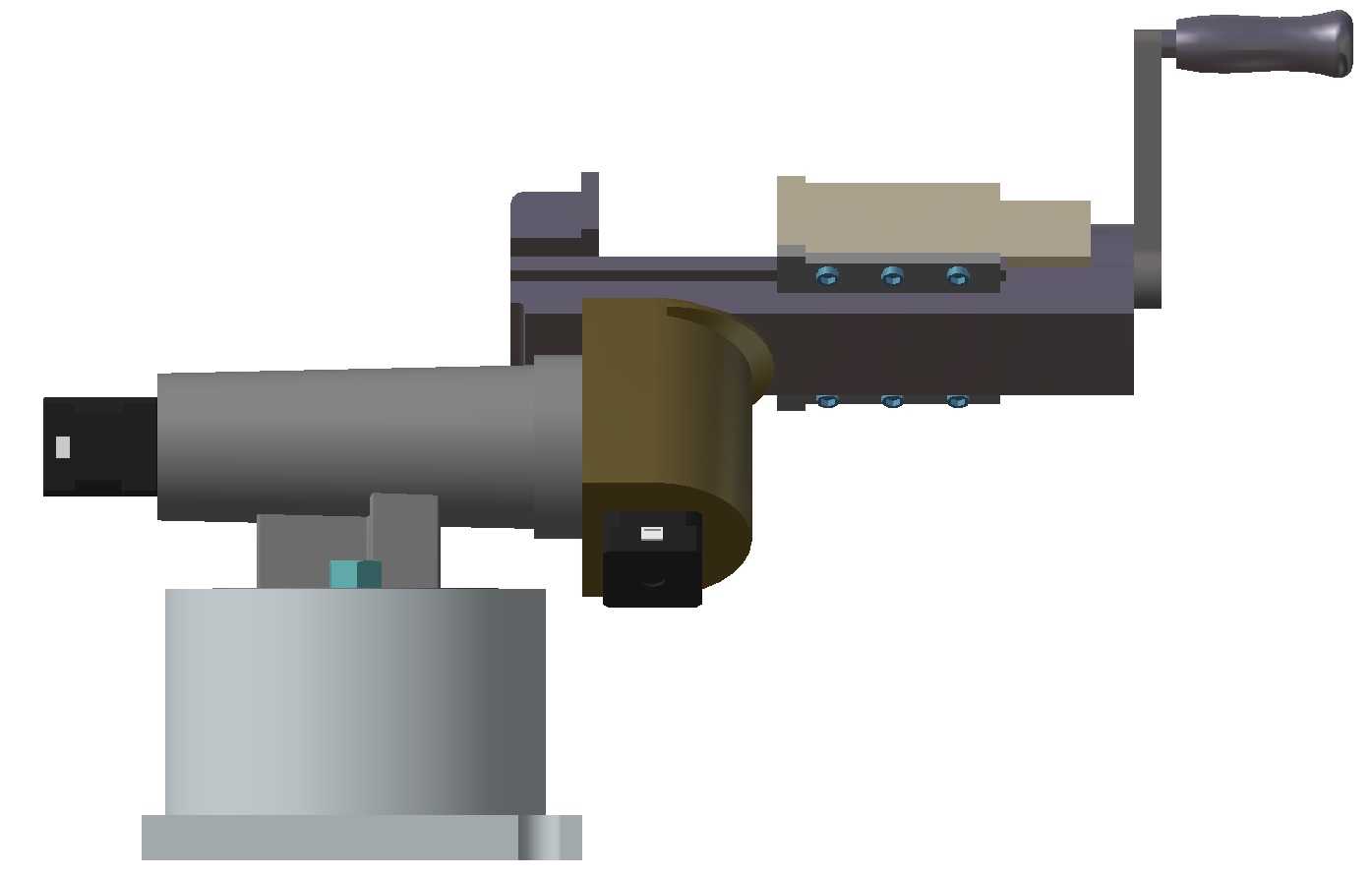

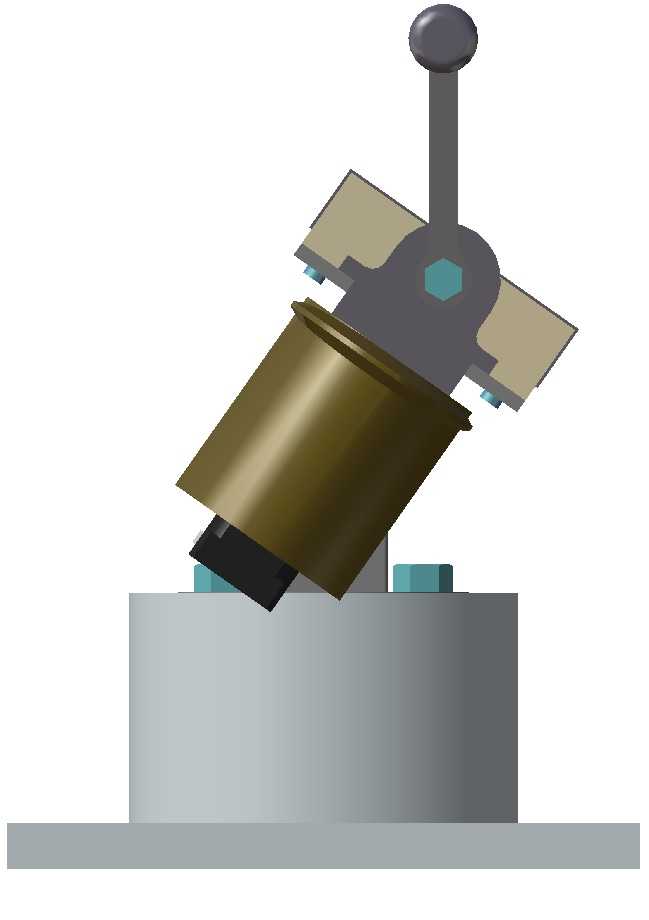

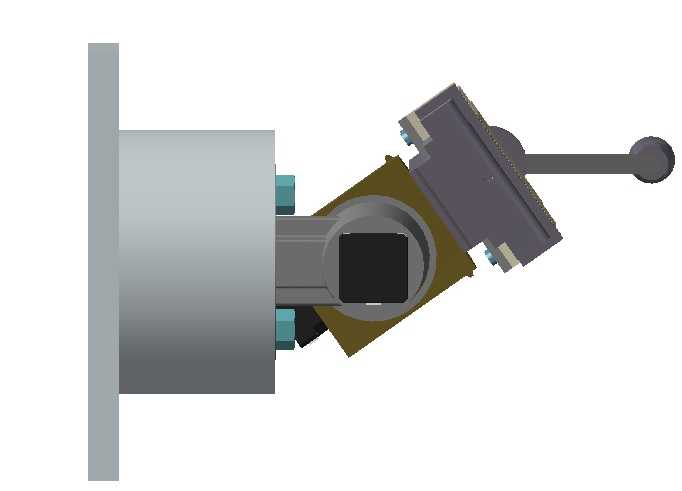

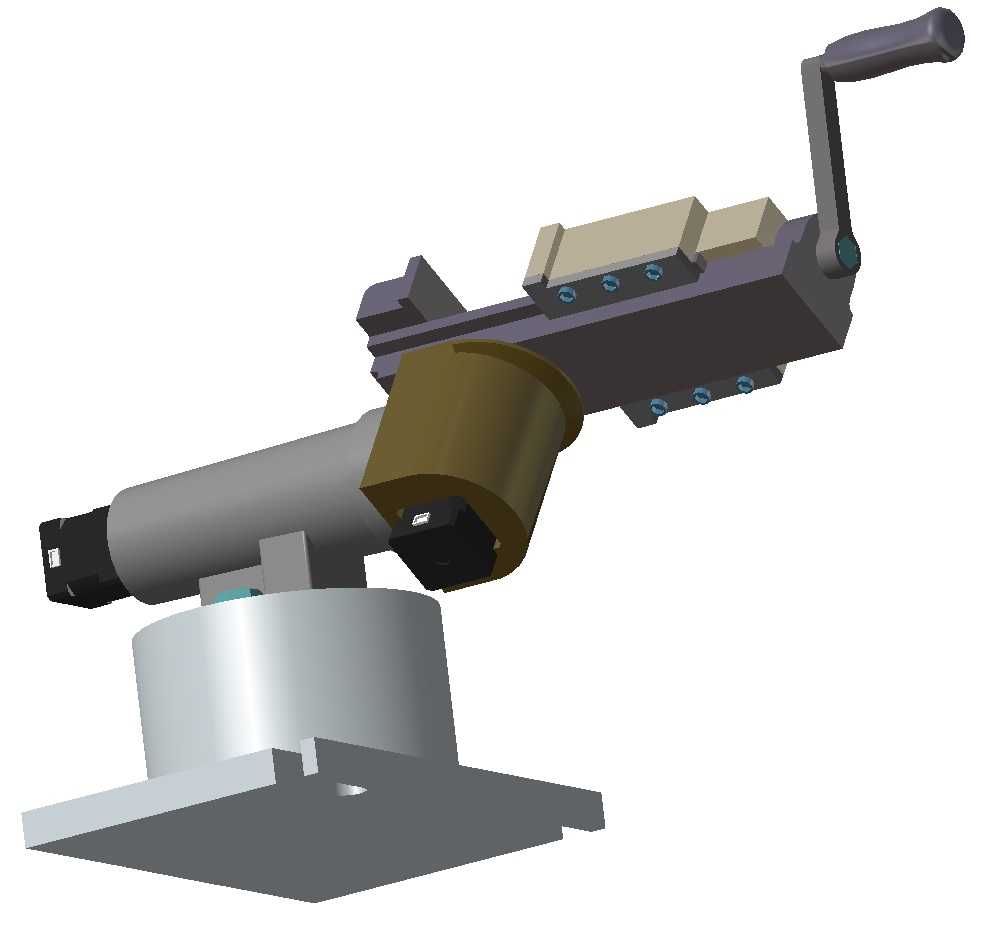

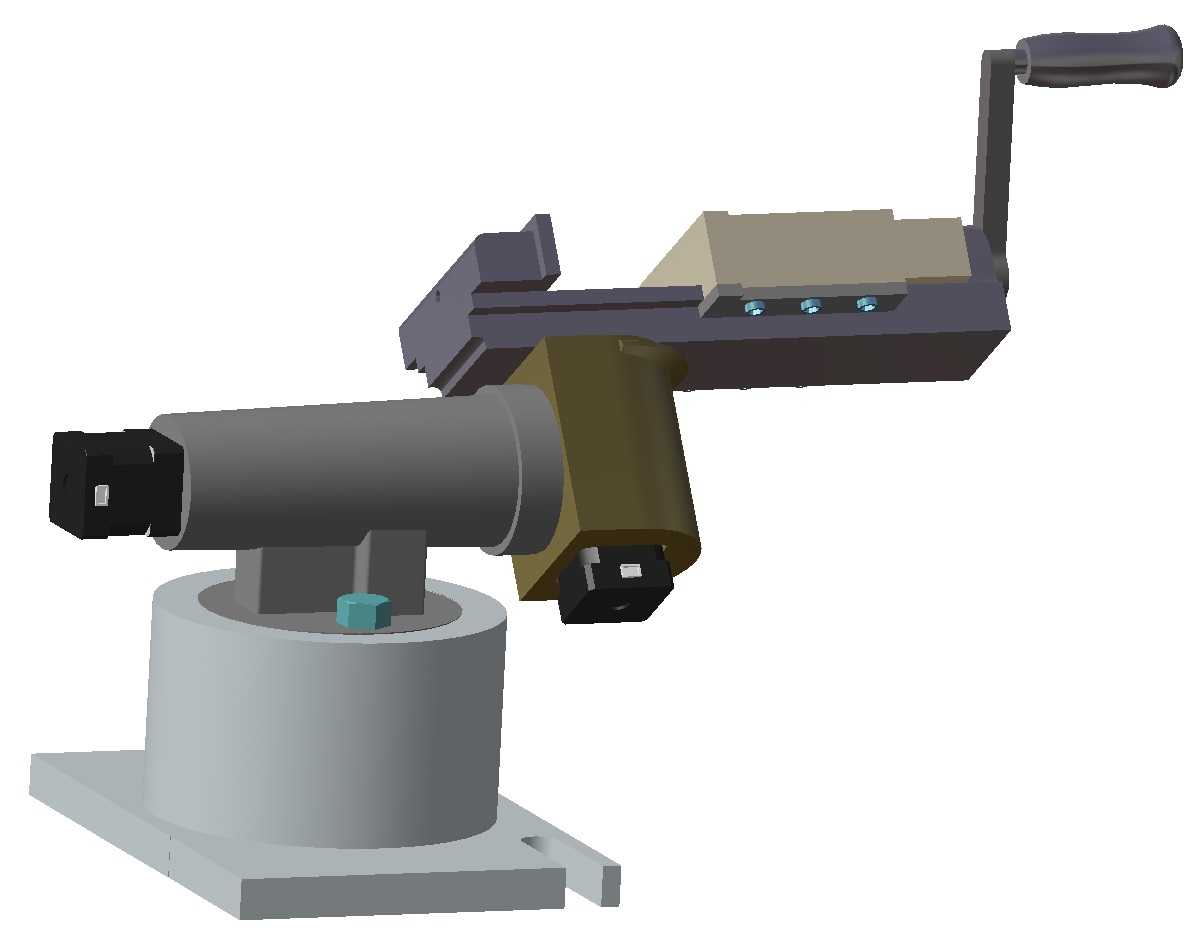

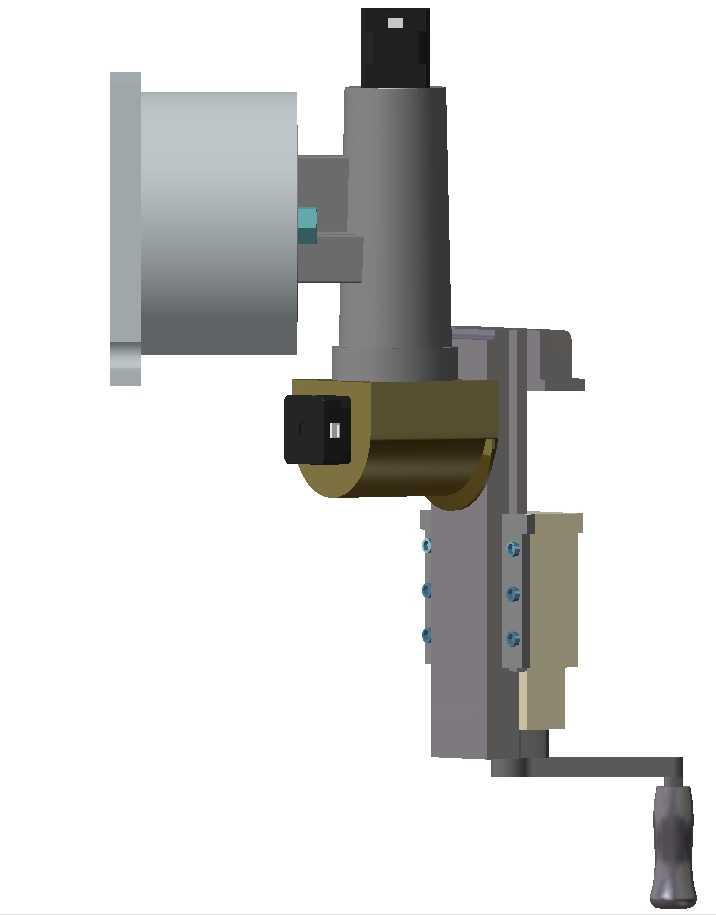

可任意旋转角度数控通用虎钳结构

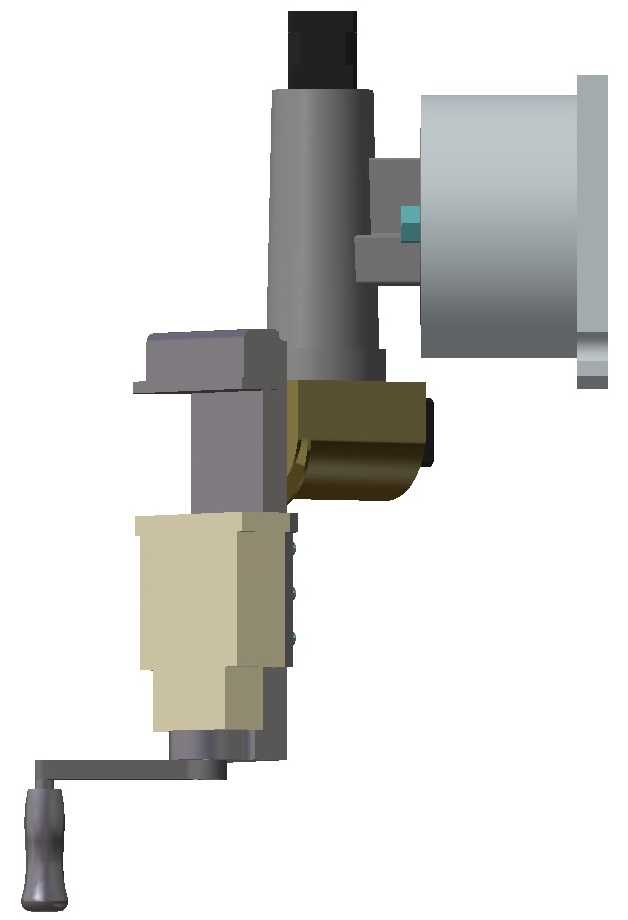

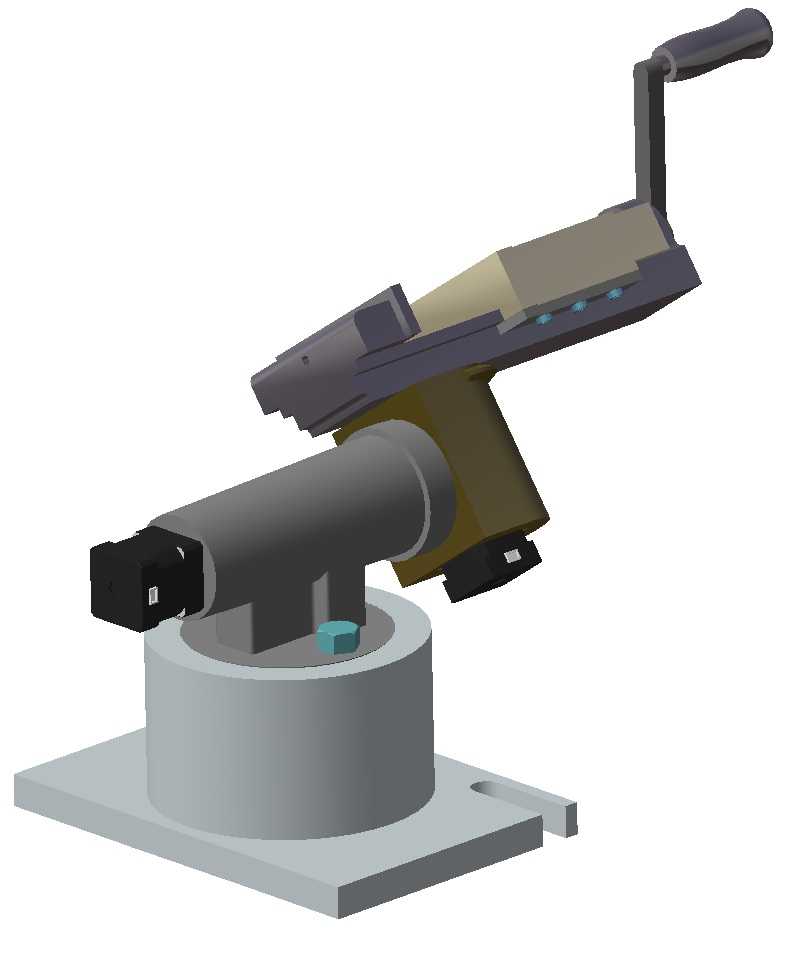

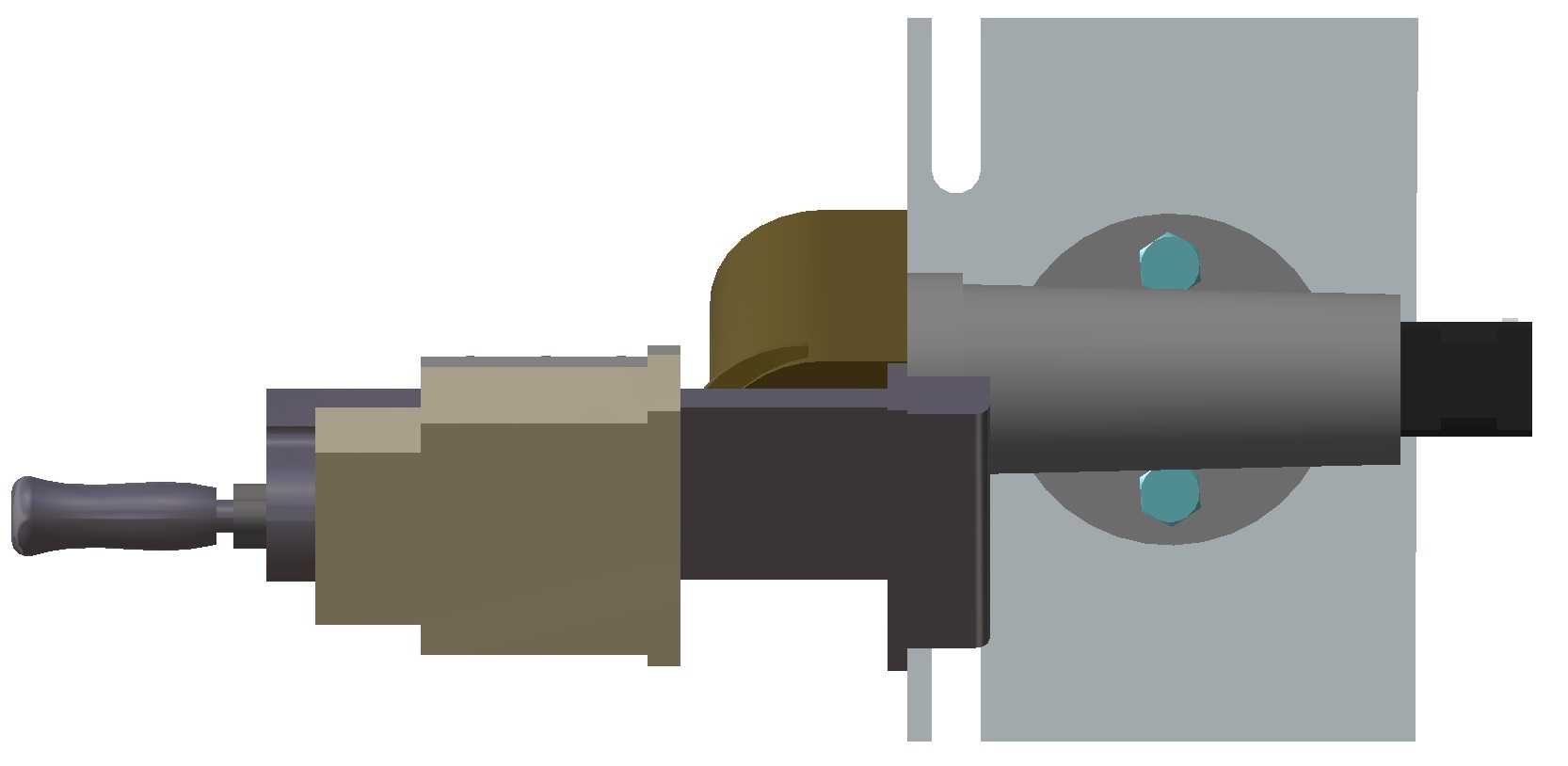

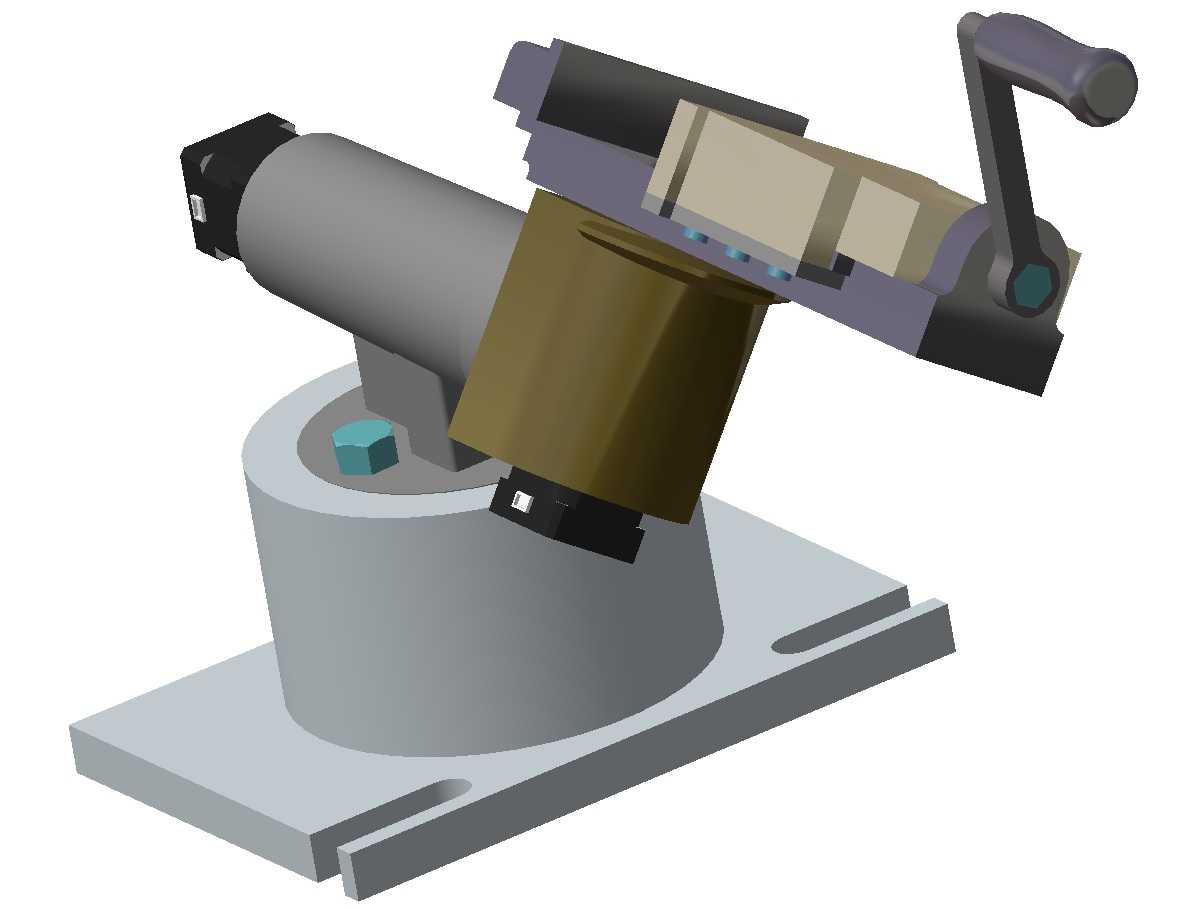

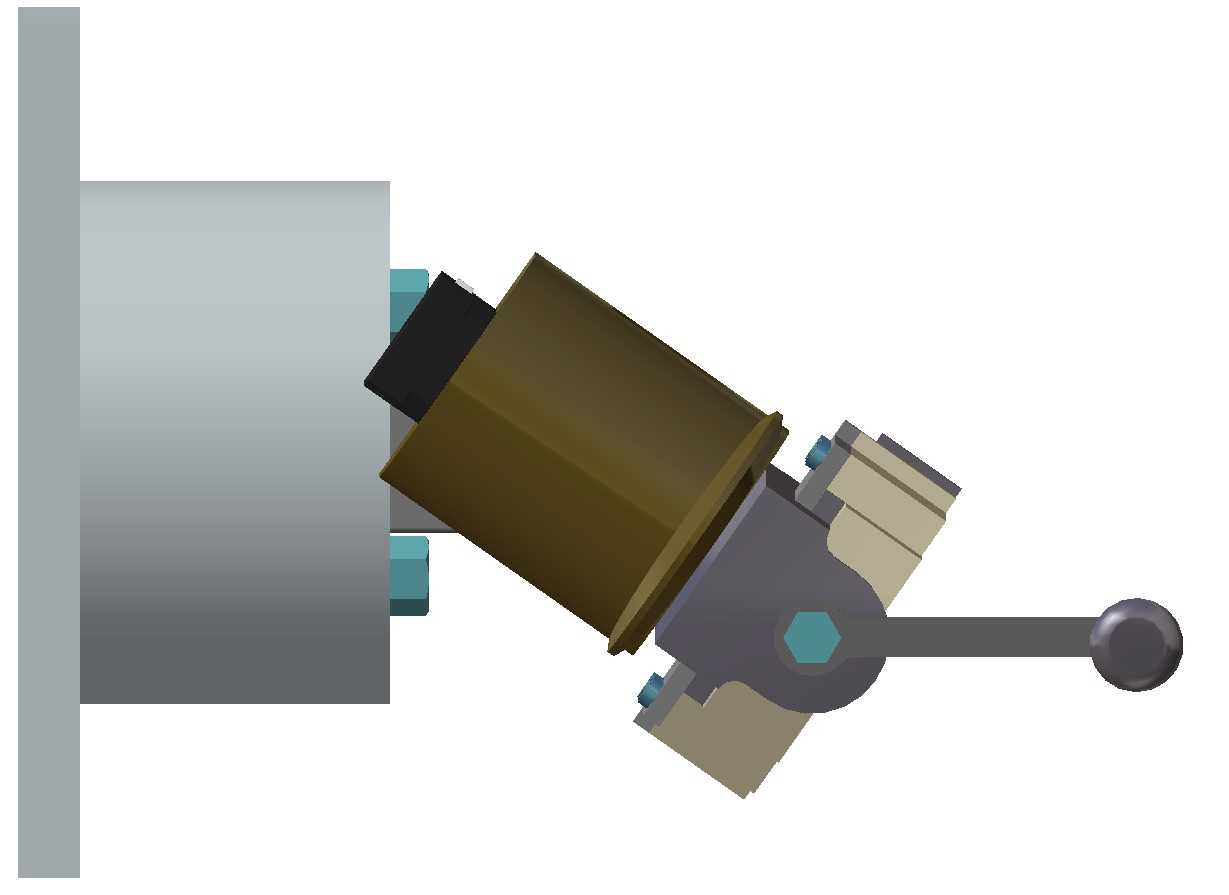

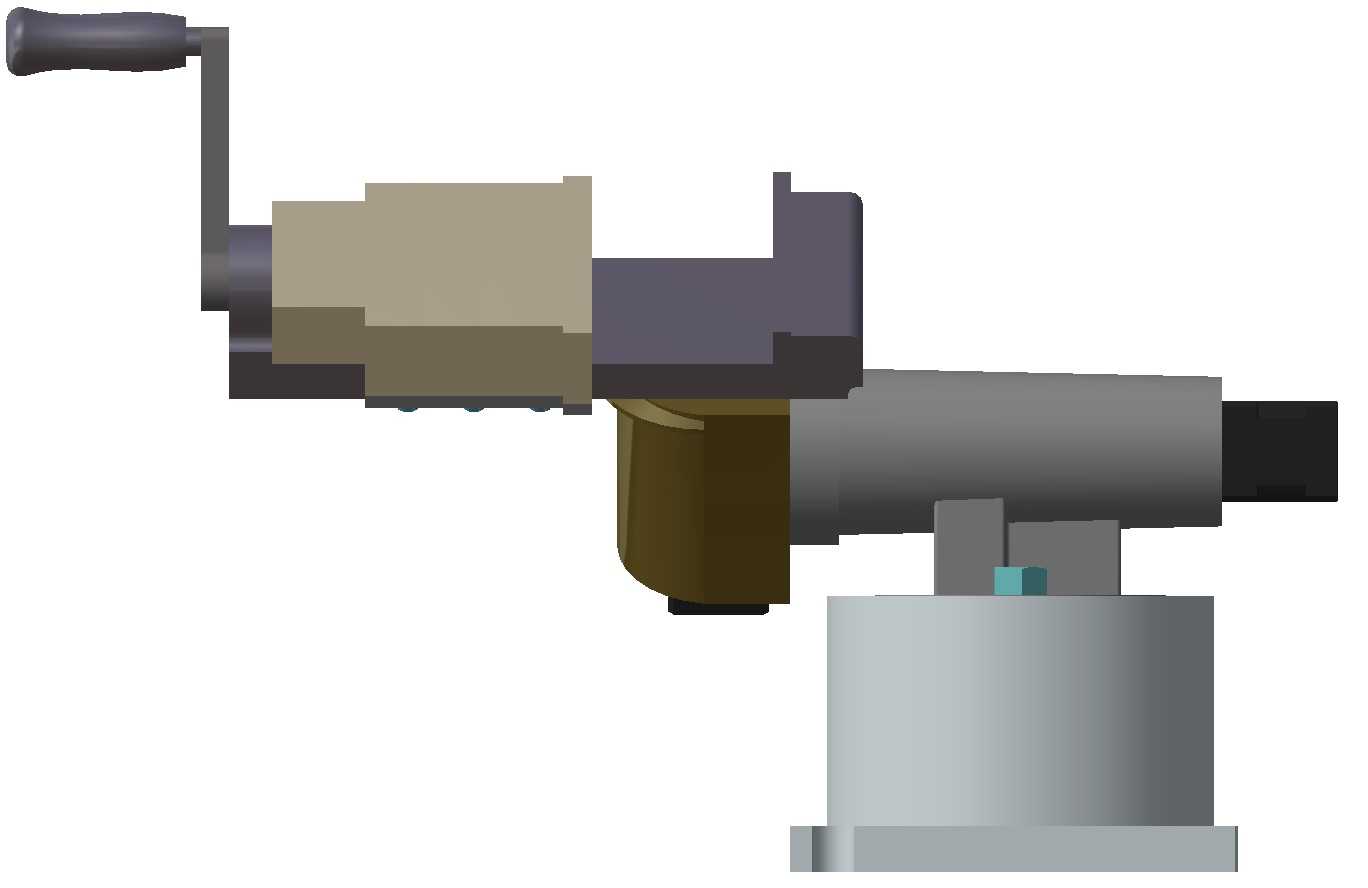

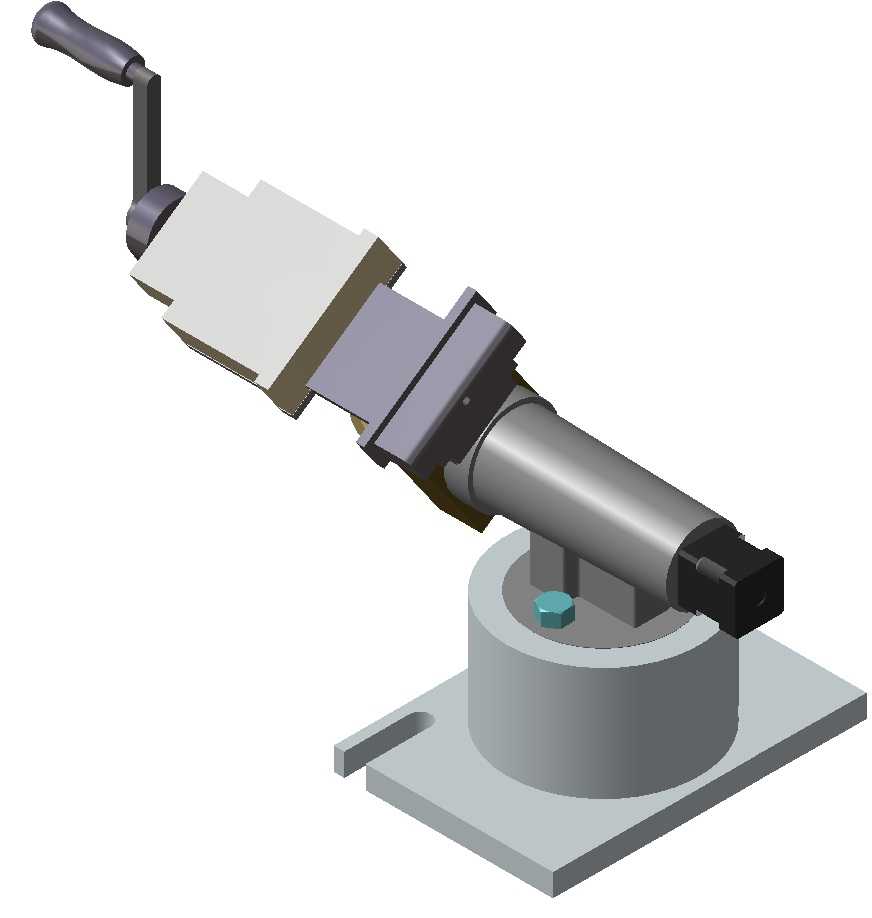

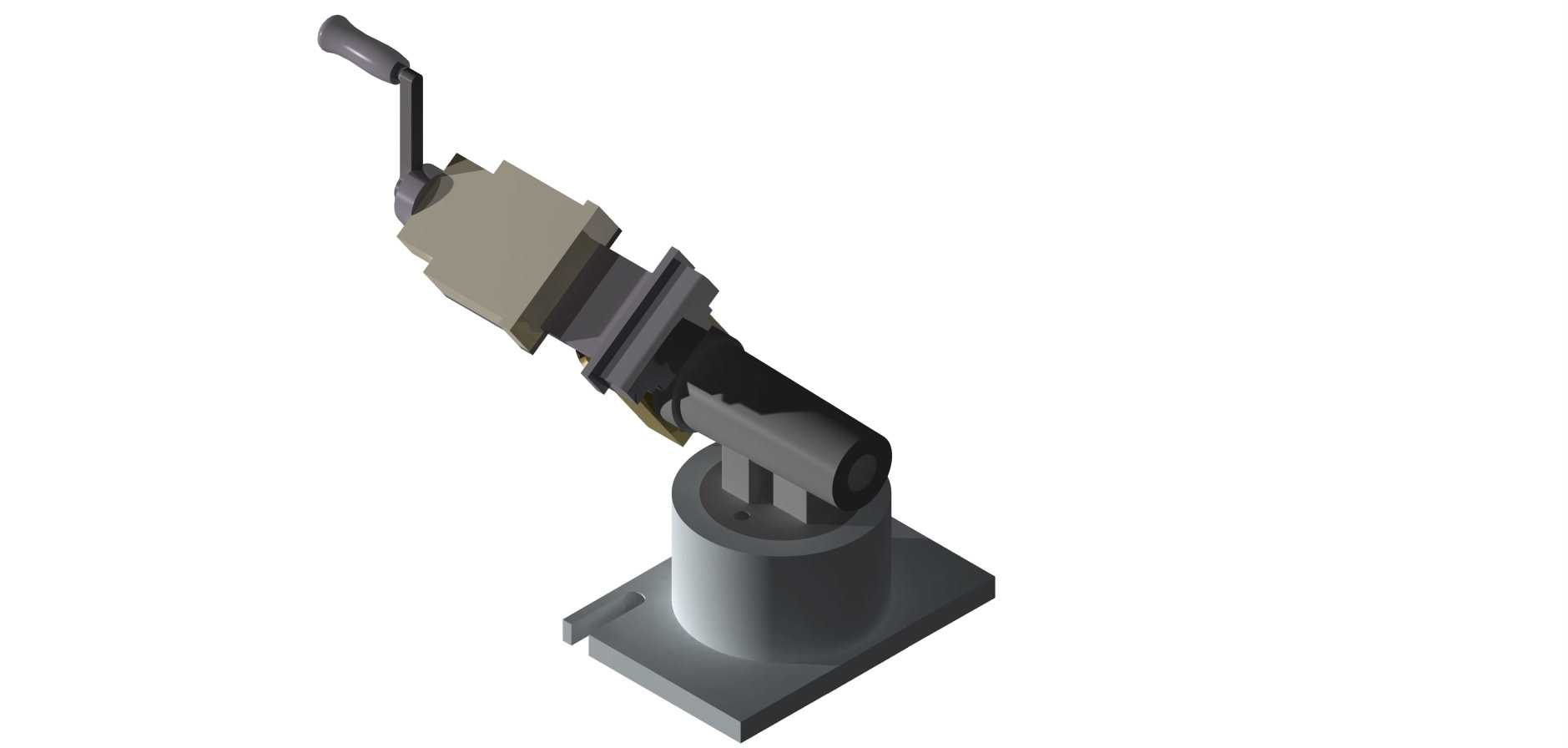

　　在常规机加工工位布局里，这类带旋转基座的虎钳往往承担着异形件多角度装夹的核心作用，不同于普通固定式平口钳只能完成单方向工件夹持，这款虎钳的回转基座可以实现水平面内任意角度的锁紧定位，配合钳身自身的俯仰调节结构，能让工件在一次装夹的前提下完成多个面的铣削、钻孔、倒角工序，大幅减少重复装夹带来的定位误差，也能缩短单件加工的辅助工时。从结构设计逻辑来看，整个虎钳的受力路径做了明确的分层：底部安装法兰通过T型槽螺栓固定在机床工作台面，承担全部装夹反力与切削载荷，基座内部的回转支撑采用了端面止推加径向定心的组合结构，既保证旋转过程的同轴度，又能承受加工时产生的倾覆力矩，不会出现夹持状态下的角度偏移。钳身的夹紧传动采用了螺旋增力机构，摇臂的长度经过力矩匹配，操作人员单手施加常规握力就能输出足够的夹紧力，足以应对有色金属、普通结构钢的常规切削参数，钳口部位做了可更换的硬质合金镶片设计，磨损后不需要更换整个钳身，只需要拆卸固定螺丝更换镶片即可，降低长期使用的维护成本。

　　从安装边界尺寸来看，底部安装板的长宽尺寸适配大多数中小型铣床、钻床、加工中心的工作台T型槽间距，安装孔位做了长圆孔设计，允许一定范围内的位置调整，不需要在工作台上重新打孔攻丝就能完成固定。钳身最大开口量覆盖了常规中小型零件的装夹需求，钳口高度匹配常用垫铁的标准高度，装夹时不需要额外制作异形垫铁就能完成工件找正。这套结构的数字控制制动系统集成在钳身尾部，和传统手动锁紧的旋转虎钳不同，角度调整到位后可以通过电控机构自动锁紧回转基座与俯仰转轴，不需要操作人员手动扳动锁紧手柄，在自动化加工单元里可以和机床控制系统联动，根据加工程序自动调整夹持角度，配合机械手完成自动上下料的无人化加工流程。

　　在实际车间应用场景里，这类虎钳既可以用于普通机加工车间的单件小批量生产，应对修配、打样类的灵活加工需求，也可以集成到自动化生产线的工装工位，承担批量零件的多角度装夹任务。设计过程中对各个运动副的间隙做了补偿结构，长期使用出现磨损后可以通过调整镶条来恢复运动精度，不会因为磨损导致夹持精度下降。钳身的排屑结构做了针对性优化，夹紧螺杆部位设置了防护挡屑板，加工产生的铁屑不会直接落到螺纹传动副里，减少铁屑卡滞导致的操作卡涩问题，日常维护只需要定期在注油点加注润滑脂就能保证操作顺畅。摇臂的握持部位做了防滑包胶处理，操作人员施加夹紧力时不会出现打滑，摇臂在不使用时可以向下折叠，不会突出到钳身外侧占用工作台空间，也能避免操作人员走动时被磕碰。整个虎钳的外露棱角都做了倒钝处理，没有尖锐的毛刺棱角，符合车间工位的安全操作要求，不会在装夹工件过程中划伤操作人员的手部。
