覆盆子Pi振动监测设备CNC加工防护外壳

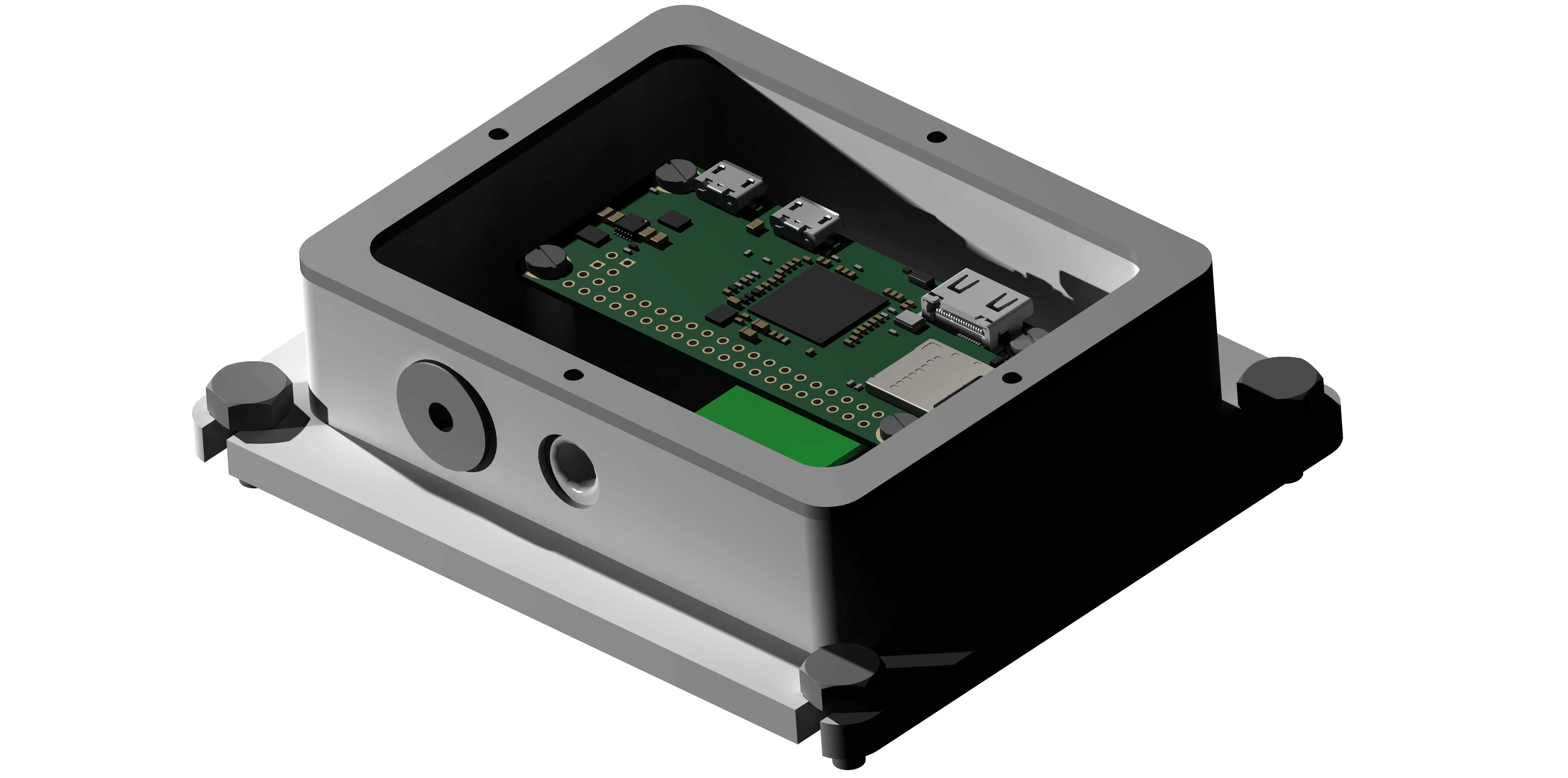

　　在工业设备运维场景中，受持续振动影响的生产设备往往需要加装实时状态监测模块，这类监测模块多以覆盆子Pi这类小型单板计算机为核心，搭配振动采集传感器完成数据采集、传输工作，而单板计算机本身无工业级防护，直接暴露在车间多尘、存在油污、易受磕碰的环境中极易出现引脚损坏、接口进灰、主板受振松脱的问题，这款CNC加工的金属外壳正是为解决这类安装痛点设计。从结构设计逻辑来看，外壳采用分体式组合结构，下部分为带安装固定脚的底座，上部分为扣合式盒盖，四个角位的固定脚预留了螺栓安装孔，可直接通过螺栓将整套监测单元固定在待监测设备的机壳平面上，安装时无需额外设计转接支架，固定脚的高度预留了接线空间，避免线缆弯折角度过大导致的线芯断裂。

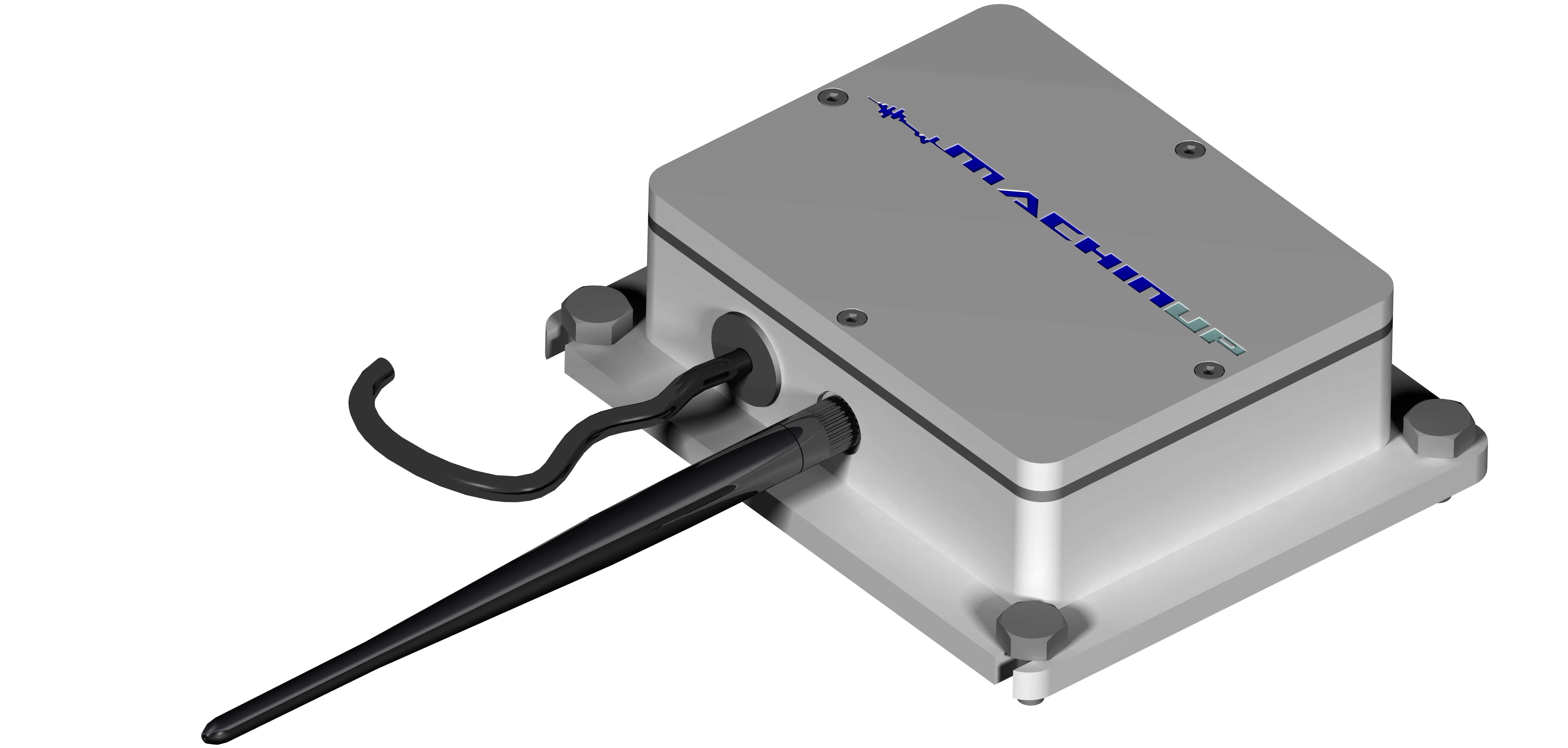

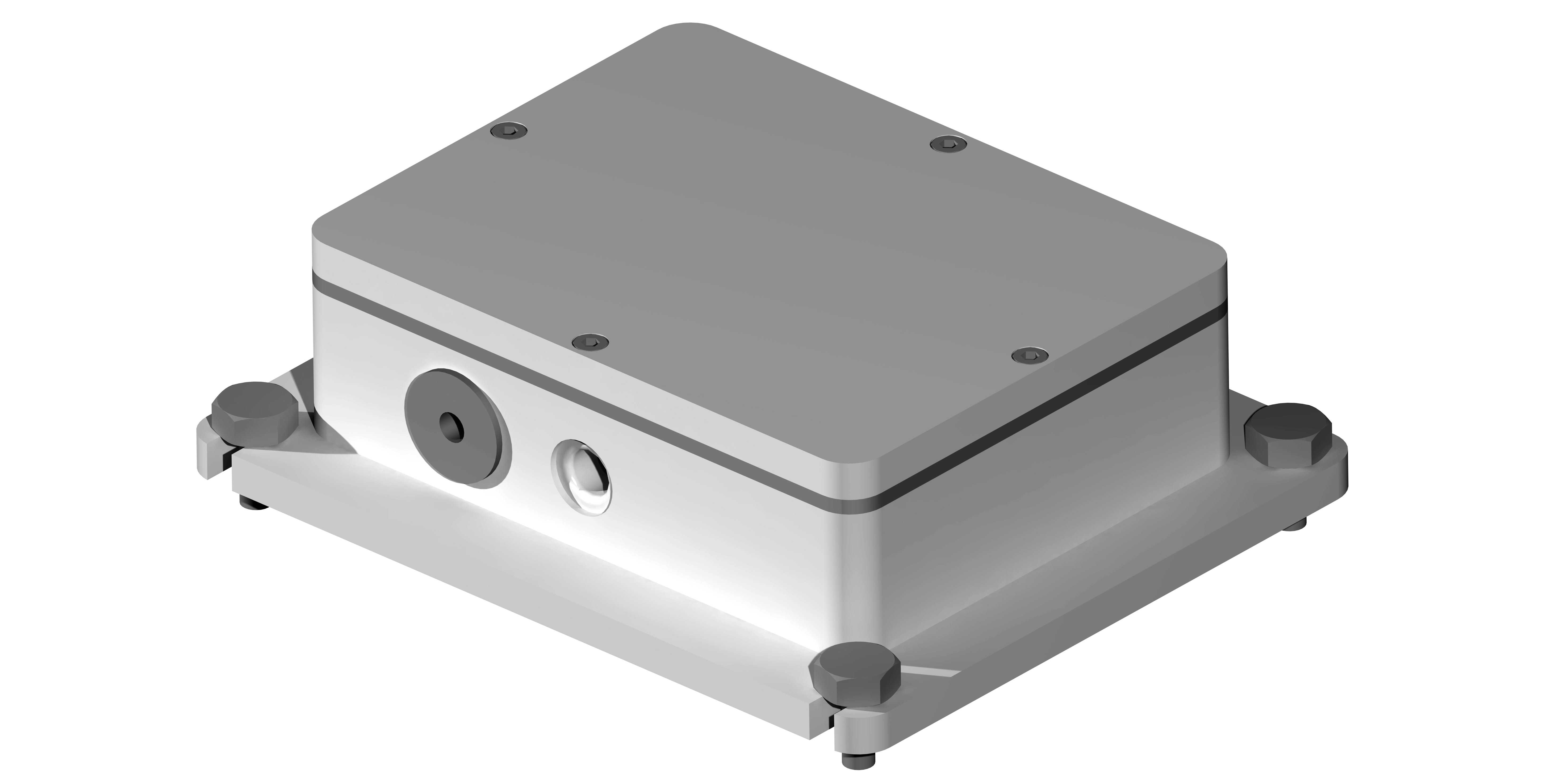

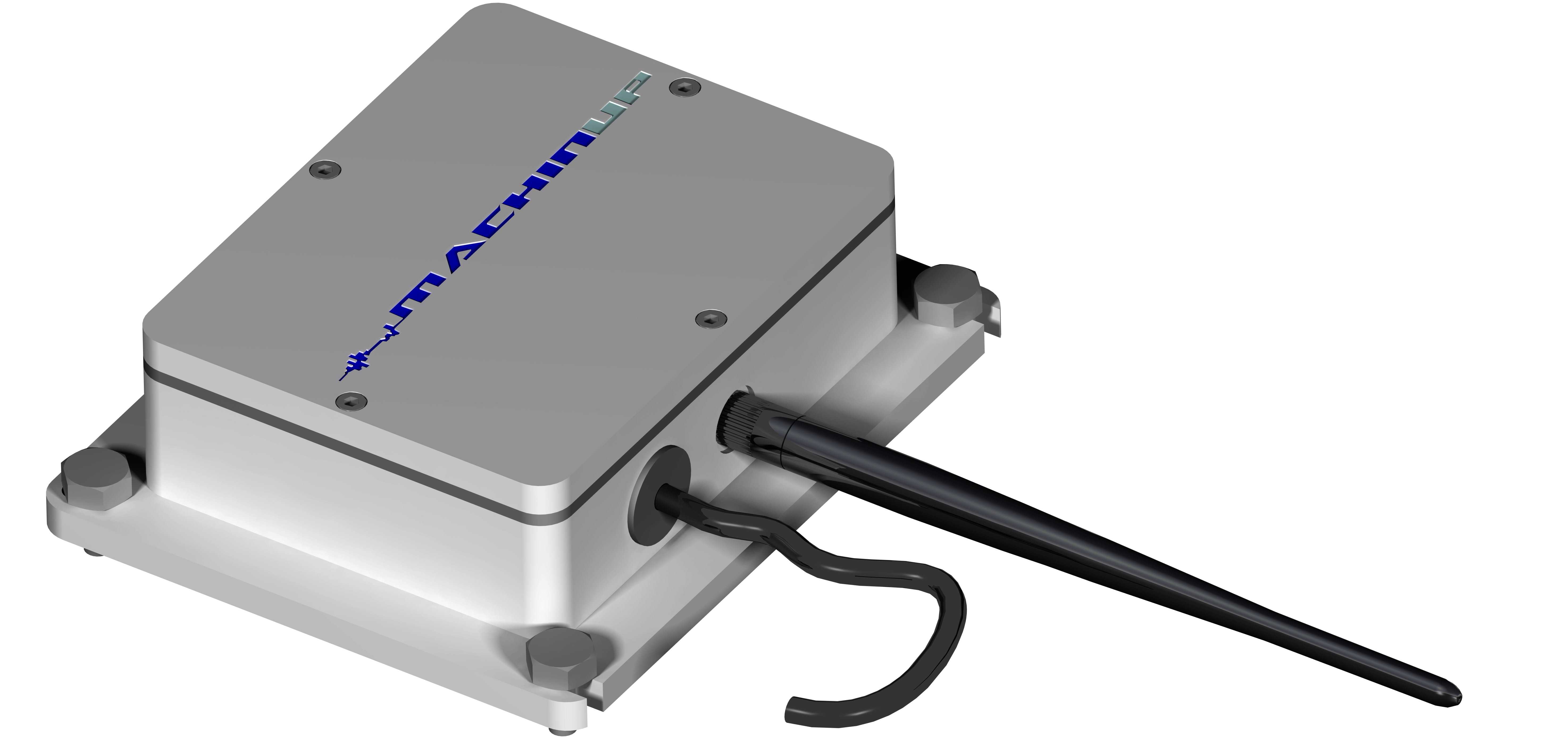

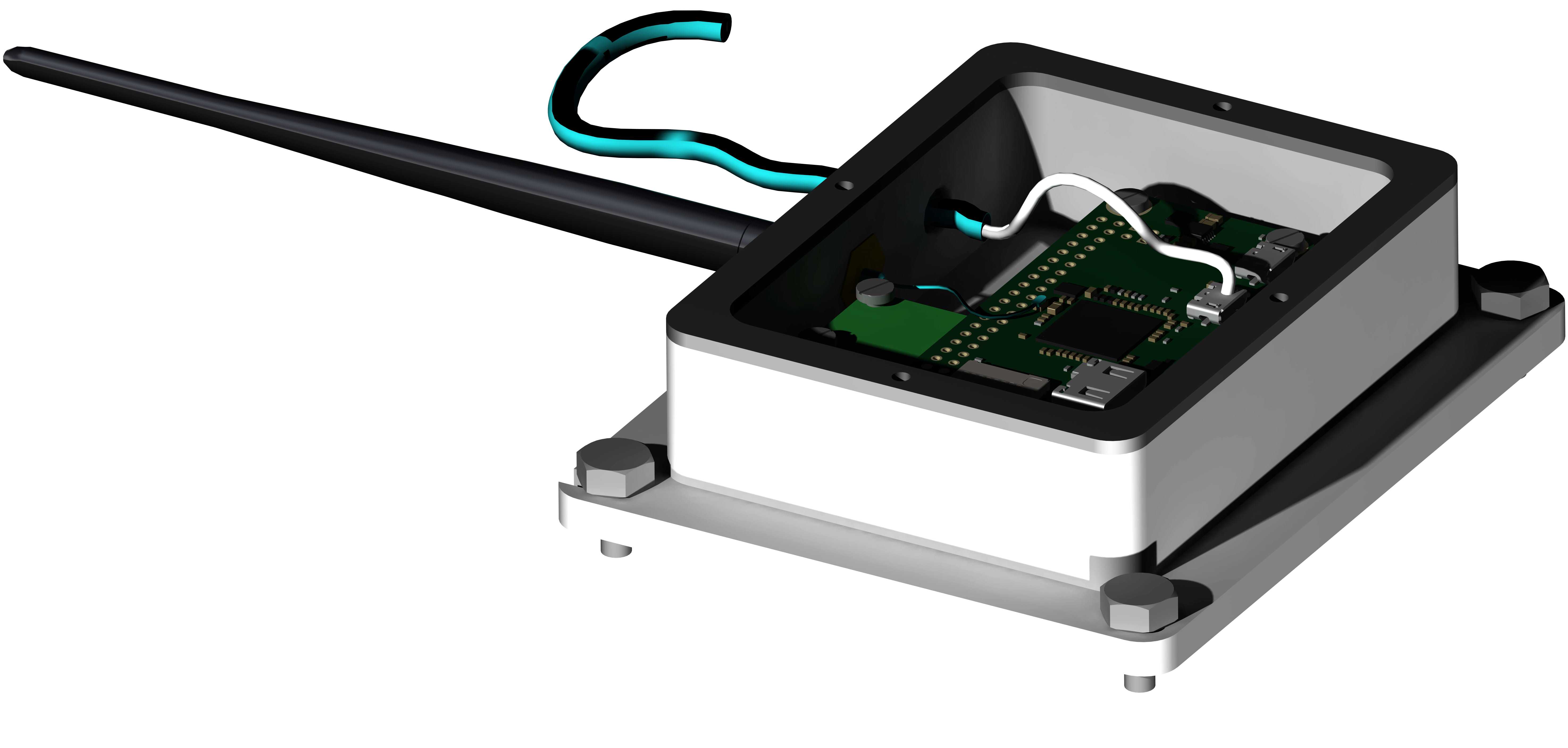

　　盒盖与底座的配合面做了止口设计，扣合后可阻挡车间内的金属粉尘、切削液飞沫进入壳体内部，保护内部单板计算机的电路安全。外壳侧面预留了两个线缆出线孔，一个用于穿出振动传感器的信号传输线，直接连接设备表面的振动采集端，另一个用于穿出无线传输天线，也就是图中伸出的长杆状天线，可将采集到的振动数据实时传输至后台运维系统，出线孔位置做了圆角过渡处理，避免穿线时划伤线缆绝缘层，同时孔位尺寸适配常规的工业线缆防水接头，可根据使用场景加装接头提升防护等级。盒盖顶面做了平整的标识区域，可丝印设备编号、参数信息，方便现场运维人员快速识别设备点位。从安装边界来看，外壳整体为方正的盒体结构，四个固定脚的孔位间距按照常规工业设备的安装平面预留，

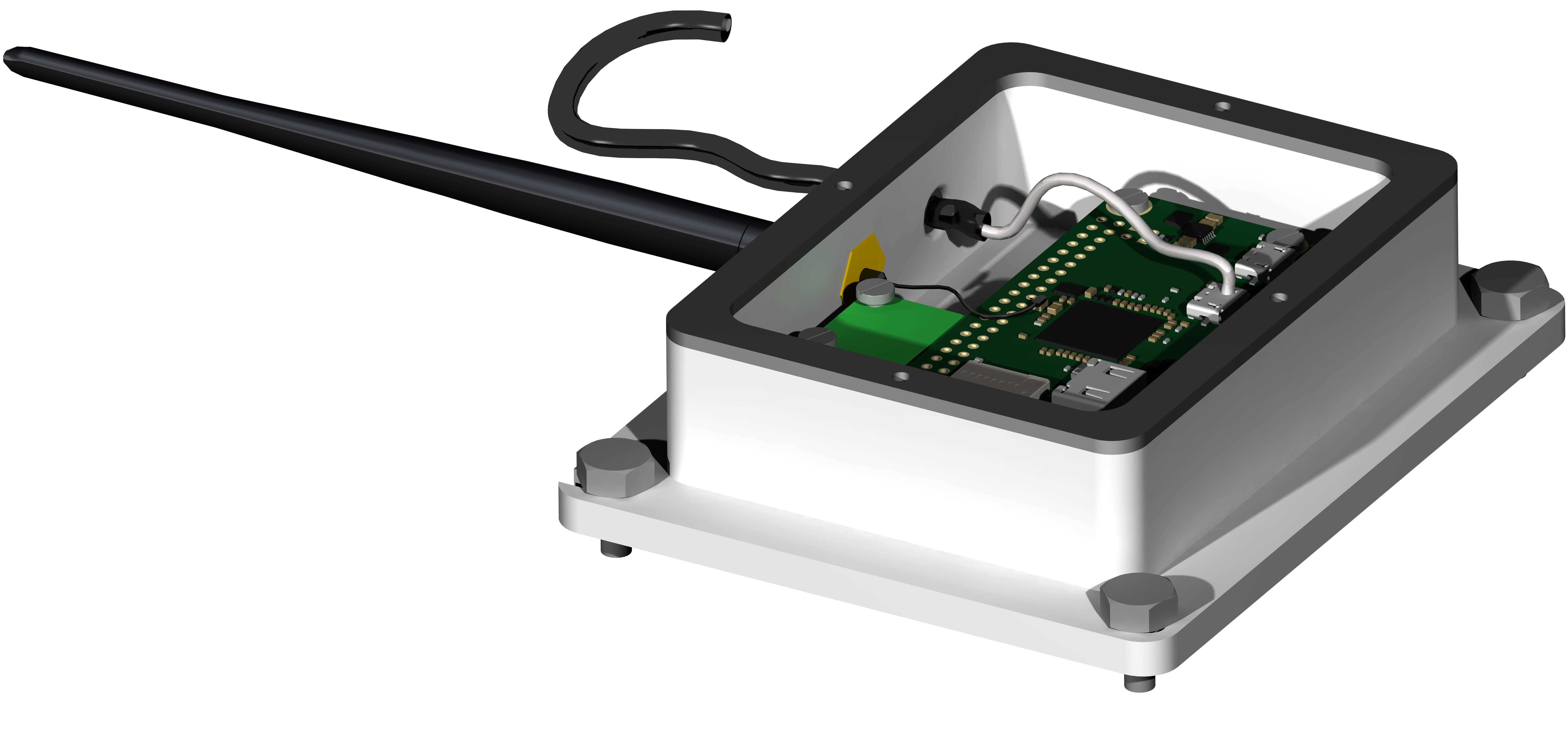

　　安装时所需的操作空间仅需比壳体外形单边大20mm即可，适合安装在设备侧面、电机端盖旁这类空间相对紧凑的位置，不会与设备周边的管线、其他部件产生干涉。材质选用适合CNC铣削加工的金属材料，整体刚性充足，固定在振动设备上不会随设备振动产生共振，避免自身结构振动影响监测数据的准确性，同时金属壳体可起到一定的电磁屏蔽作用，减少车间内变频器、伺服电机产生的电磁干扰对无线传输信号、传感器采集精度的影响。在实际使用中，这类外壳可直接将覆盆子Pi主板固定在底座的内部安装柱上，内部安装柱的高度预留了主板下方的走线空间，主板上的存储介质、扩展接口不会与底座平面直接接触，避免短路风险，盒盖扣合后通过侧边的紧固螺丝完成固定，

　　日常维护时仅需拧开侧边螺丝即可打开盒盖，对内部主板进行调试、更换存储介质等操作，无需将整套外壳从设备上拆除，大幅降低现场运维的操作难度。外壳的边角全部做了倒角处理，没有尖锐的棱角，避免现场安装、维护人员被划伤，符合工业设备的安全设计要求。针对振动监测场景的特殊需求，壳体的壁厚经过针对性设计，既保证足够的结构强度，在持续振动环境下不会出现壳体开裂、固定脚断裂的问题，又不会过度增加整体重量，不会给待监测设备带来额外的负载负担。天线安装位的结构做了加厚处理，长期受振动影响也不会出现天线接口松动、脱落的问题，保证无线传输的稳定性。传感器线缆出线位正对内部主板的IO接口方向，内部接线时无需过度弯折线缆，可减少线缆的应力疲劳，延长线缆使用寿命。
