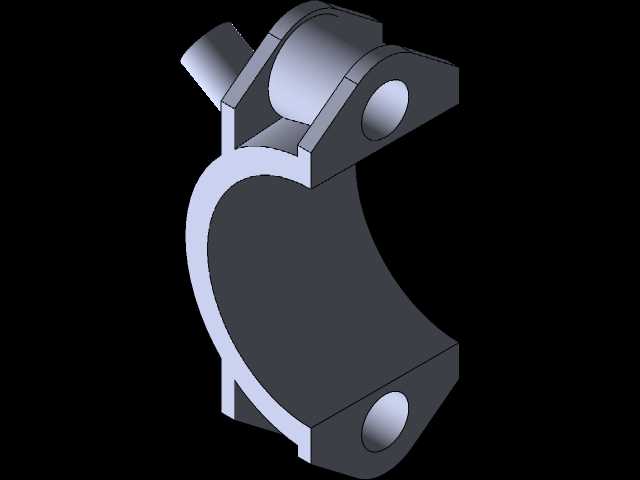

这类带铰接结构的管夹类零件,在流体输送管路布设、小型工装夹具搭建、轻型设备铰接支撑场景中应用十分广泛,日常接触到的气动管路固定、小型设备活动管线排布、工装的可调支撑部位,都能见到同结构原理的零件。从结构功能来看,下半部分的C型开口结构是核心的夹紧功能区,主要作用是抱紧圆形截面的管件或者杆类零件,通过开口两侧的安装孔穿装紧固件,就能实现对被夹持件的锁紧固定,夹持力可以通过紧固件的预紧力矩调整,既可以实现被夹持件的完全锁死,也可以预留一定间隙实现管件的轴向滑动调整,适配不同的装配需求。上部的双耳铰接结构是该零件的核心功能延伸区,两个平行的支耳上加工有同轴的铰接孔,用来穿装铰接销轴,和配套的连杆、摆臂类零件形成转动副,实现被夹持管件和相邻部件之间的角度可调连接,这类结构常见于需要调整管路走向、或者部件存在摆动动作的设备部位,比如小型气动设备的气管走线支架、农业小型机具的操作杆连接部位、工装夹具的可调压臂连接端。
设计这类零件的时候,首先要明确被夹持管件的外径尺寸,C型开口的内径要和被夹持件的外径做公差匹配,通常如果是固定夹紧的场景,开口内径取被夹持件外径的h7公差配合,开口的开槽宽度要根据材料的弹性变形量计算,避免锁紧时开口两侧出现应力集中导致开裂,通常开口宽度取3-5mm,根据零件整体尺寸调整,保证锁紧时开口有足够的收缩量抱紧管件。上部铰接支耳的间距要和配套铰接件的宽度匹配,铰接孔的同轴度是加工时的核心控制项,同轴度公差要控制在0.02mm以内,避免穿装销轴后出现卡滞、转动不畅的问题,铰接孔的内径要和销轴做间隙配合,通常取H8/g7的配合公差,保证转动灵活无旷量。
从安装边界来看,零件整体的外轮廓尺寸要适配安装空间,C型开口的外侧圆弧面和安装基面之间要预留足够的紧固件操作空间,开口两侧的安装孔中心距要根据螺栓规格确定,比如采用M6螺栓锁紧的话,孔中心距要比开口内径大12-15mm,保证螺栓头和螺母有足够的承压面。上部铰接支耳的高度要满足铰接件的转动角度需求,避免铰接件摆动时和C型夹紧结构的顶面发生干涉,通常要在铰接件最大摆动角度下预留2mm以上的安全间隙。零件的壁厚设计要兼顾强度和轻量化,C型夹紧部位的壁厚要根据夹持力需求计算,通常采用铝合金材料的话,壁厚取被夹持管件外径的1/8到1/6即可满足强度要求,铰接支耳的厚度要和铰接孔的直径匹配,避免支耳受侧向力时发生变形,通常支耳厚度不小于铰接孔直径的1/2。
建模过程中,旋转特征是构建C型主体结构的核心,先绘制旋转截面轮廓,绕中心轴线旋转生成基础的半圆环夹紧结构,之后通过偏移平面创建上部铰接支耳的草绘基准,在偏移后的基准面上绘制支耳的拉伸轮廓,双向拉伸生成两个平行的铰接支耳,之后对支耳和主体的连接部位做圆角过渡,降低应力集中系数。旋转切割特征用来加工铰接孔和下部的安装孔,保证孔的圆柱度和位置精度,建模时要注意各特征之间的父子关系,后续修改夹持直径或者铰接孔尺寸时,可以直接修改对应草绘参数快速调整,提升设计迭代效率。这类零件在实际应用中,通常会在C型夹紧的内表面加工浅滚花纹理,增加和被夹持件之间的摩擦力,提升锁紧后的防滑能力,部分需要频繁调整夹持位置的场景,还会在开口处加装快拆锁紧结构,不用完全拧下螺母就能调整夹持位置,提升操作效率。
