数字式自动电线剥皮裁切设备结构设计

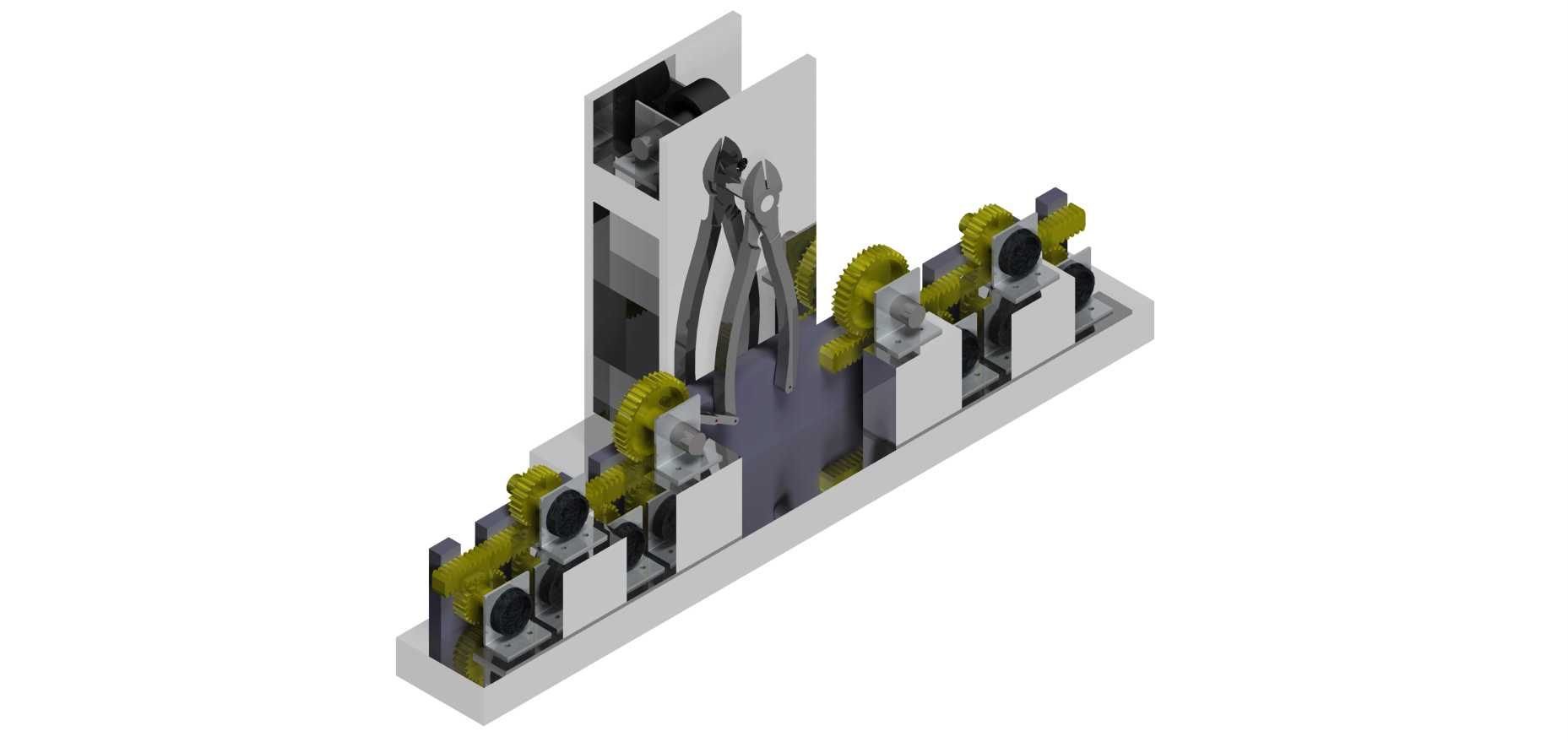

　　这套数字剥线设备的三维结构，核心面向线束加工场景的批量生产需求，在电子装配、家电制造、低压电气柜配线这类需要大量处理电线端头的工位上，能替代传统手工剥线的作业模式。日常生产里，手工用斜口钳剥线很容易出现切口不齐、铜芯被剪断、绝缘层残留长度不一致的问题，尤其是处理多股软铜线的时候，力度把控稍有偏差就会损伤线芯，直接影响后续端子压接或者焊接的可靠性，这套结构就是针对这类痛点做的功能整合。

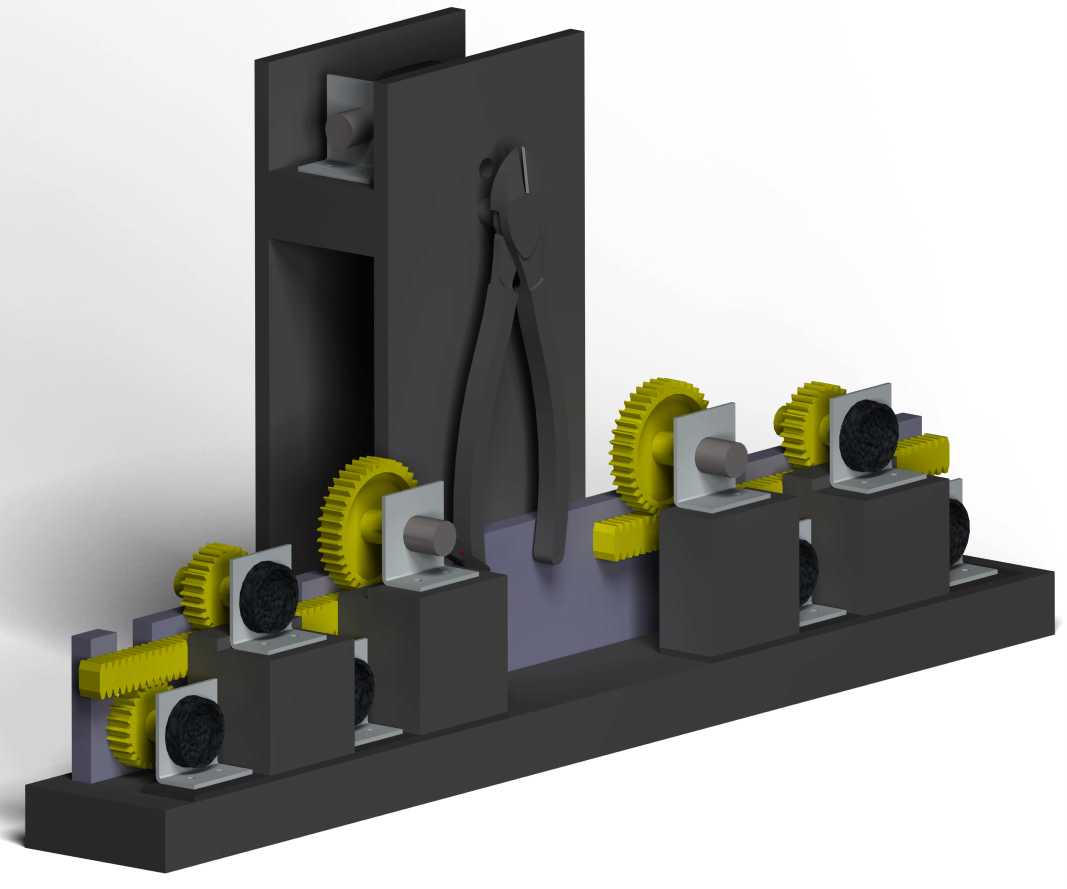

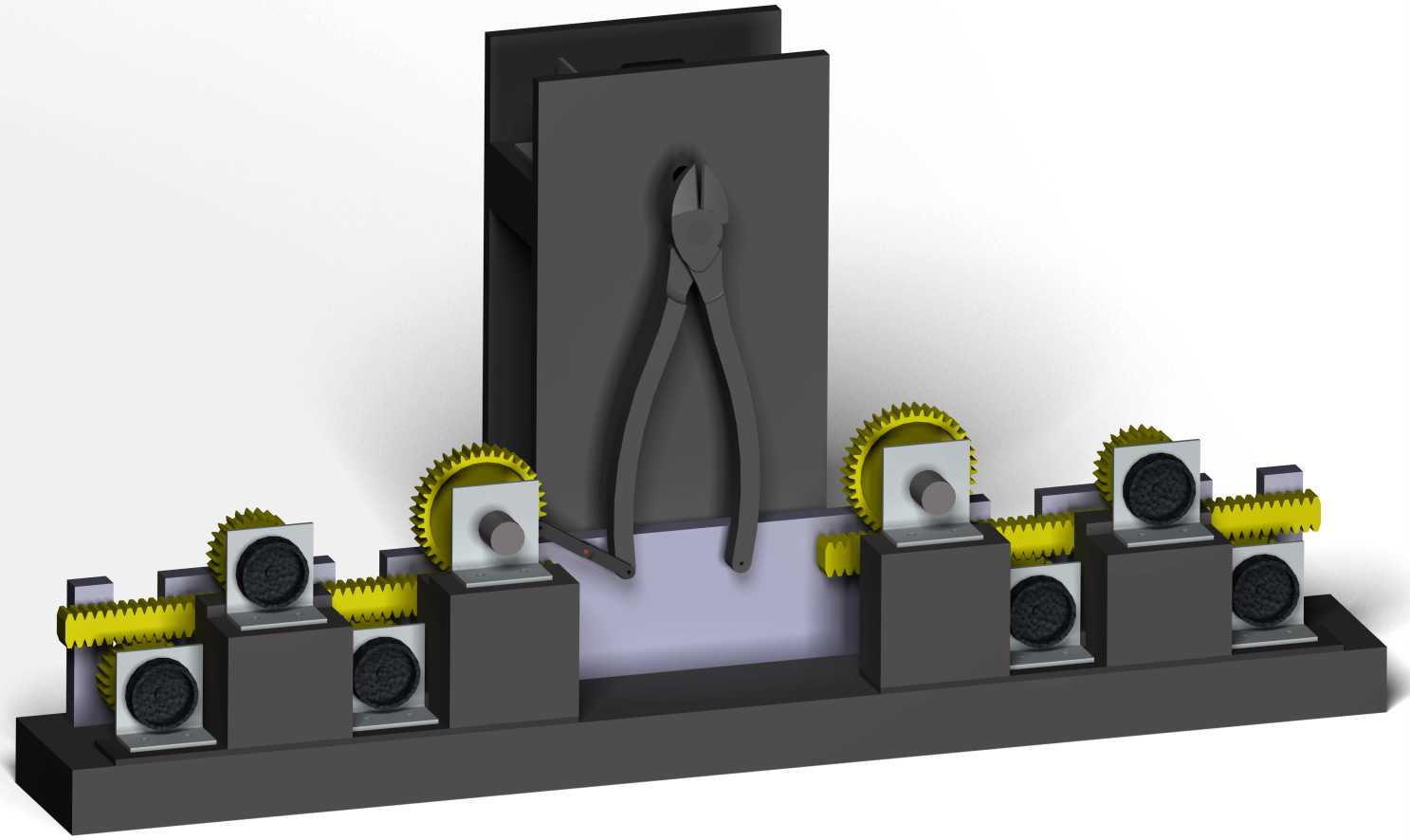

　　从传动布局来看，设备采用多组齿轮啮合配合齿条进给的结构，左右对称布置的送线轮组可以同步夹紧电线外皮，通过齿轮的定比传动保证两侧送进速度完全一致，避免电线在输送过程中出现偏斜、打滑的情况。中间的裁切工位预留了刀具安装位，配套的夹持结构可以固定剥线刀头，刀头的开合行程通过齿轮组的传动比做了限位设计，能根据不同线径的绝缘层厚度调整切入深度，不会切伤内部铜芯。设备的底座采用整体式安装平台设计，所有传动轮组、裁切工位都固定在同一块基准安装板上，安装基准面的平面度公差控制在0.1mm以内，保证各个传动部件的同轴度要求，减少运行过程中的振动和传动间隙。

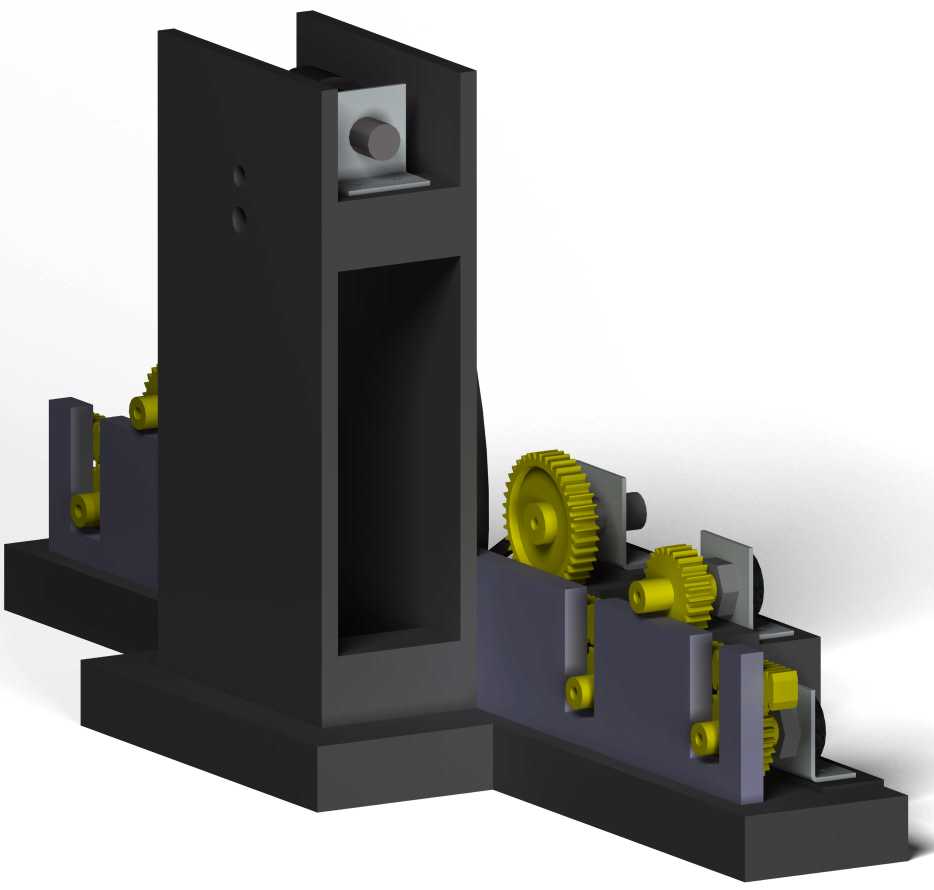

　　设计过程中首先考虑的是不同线规的适配性，送线轮的轮槽做了圆弧过渡设计，可以覆盖0.5平方到6平方之间的常见单股、多股铜芯电线，不需要频繁更换轮组就能完成常规线束的加工。设备的安装边界做了紧凑化处理，整体横向长度控制在400mm以内，纵向深度不超过150mm，既可以单独作为台式工位设备使用，也可以直接集成到全自动线束加工流水线中，作为前端剥线工位嵌入，不需要额外做大规模的安装位改造。后侧的立式安装板用来固定控制模块和驱动元件的安装位，预留的螺丝孔位可以适配常见的步进电机安装尺寸，方便后续加装数控模块实现长度数字化设定，也就是数字输入功能的硬件基础——操作人员只需要输入需要剥线的长度、裁切的段数，驱动系统就会通过齿轮齿条的传动精度，把送线距离控制在±0.5mm的误差范围内，比手工测量裁切的精度提升一个量级。

　　实际使用过程中，这套结构的维护门槛很低，所有齿轮传动部位都预留了润滑注油孔，日常保养只需要定期加注润滑脂就能保证传动顺畅，送线轮属于易损件，采用快拆式的轴端固定结构，不需要拆解整个传动链就能完成更换。裁切刀头的安装位做了可调式设计，松开固定螺丝就能调整刀头的前后位置，适配不同厚度的绝缘层加工需求，比如处理带护套的多芯线的时候，可以调整刀头位置先完成外层护套的剥离，再调整参数处理内芯线的绝缘层，不需要更换设备就能完成多道工序。

　　从结构刚性的角度考虑，所有支撑座都采用方块式的实心结构设计，和底座的连接采用沉头螺丝固定，保证在高速送进和裁切的过程中不会出现部件位移，齿轮和齿条的啮合间隙通过偏心安装轴做了微调结构，装配的时候可以调整到最佳啮合状态，既不会因为间隙过大出现传动回差，也不会因为啮合过紧导致传动阻力过大、磨损加快。设备上配套放置的斜口钳属于应急手动工具位，固定在立式安装板的预留卡槽里，设备调试或者处理小批量特殊线规的时候，可以直接取用手动工具作业，不用额外在工位上摆放工具盒，优化了工位的空间利用率。

　　在电气配线的作业场景里，这类设备的稼动率直接影响整个配线工段的效率，这套结构的传动路径非常简洁，动力从驱动端输入之后，通过齿轮组同步分配给左右两侧的送线机构和中间的裁切机构，没有复杂的连杆或者凸轮结构，故障点非常少，就算出现传动故障，一线的设备维护人员只需要对照装配关系就能快速排查问题，不需要复杂的专用维修工具。另外，设备的所有外露传动部位都可以加装透明防护挡板，避免作业过程中电线头或者杂物卡入齿轮啮合部位，提升作业的安全性，防护挡板的安装孔位在三维结构里已经做了预留，后续生产制作的时候不需要二次打孔加工。

　　针对小批量多品种的线束加工场景，这套结构的调整效率很高，切换不同线径的加工参数只需要调整送线轮的夹紧压力和刀头的切入深度，整个调整过程不需要更换任何零部件，几分钟就能完成切换，非常适合中小规模的电气装配车间使用，既可以满足小批量定制化的线束加工需求，也能应对批量订单的连续生产，不会因为换型时间过长影响生产节拍。
