3D打印用引擎连接基座结构设计

　　在小型内燃机、航模动力单元以及定制化动力改装场景中，这类带多耳式连接结构的腔体基座是动力单元与外部管路、安装支架衔接的核心承载部件，日常作业中既要承担动力输出端传递的小幅振动载荷，也要保障内部介质流通的腔体密封性，同时还要适配不同安装位的固定需求，是动力总成外围结构里兼顾连接、导流、定位多重作用的零件。

　　从实际使用场景来看，这类零件常应用在小排量单缸试验引擎、3D打印定制动力组件、教学演示用引擎模型的装配环节，区别于传统铸造的一体式引擎壳体，该结构采用分体式基座设计，不需要和主壳体一体成型，能够单独替换，降低小批量试制阶段的改造成本，尤其适合3D打印快速迭代的研发流程，不需要开模就能直接制作样件完成装配验证。

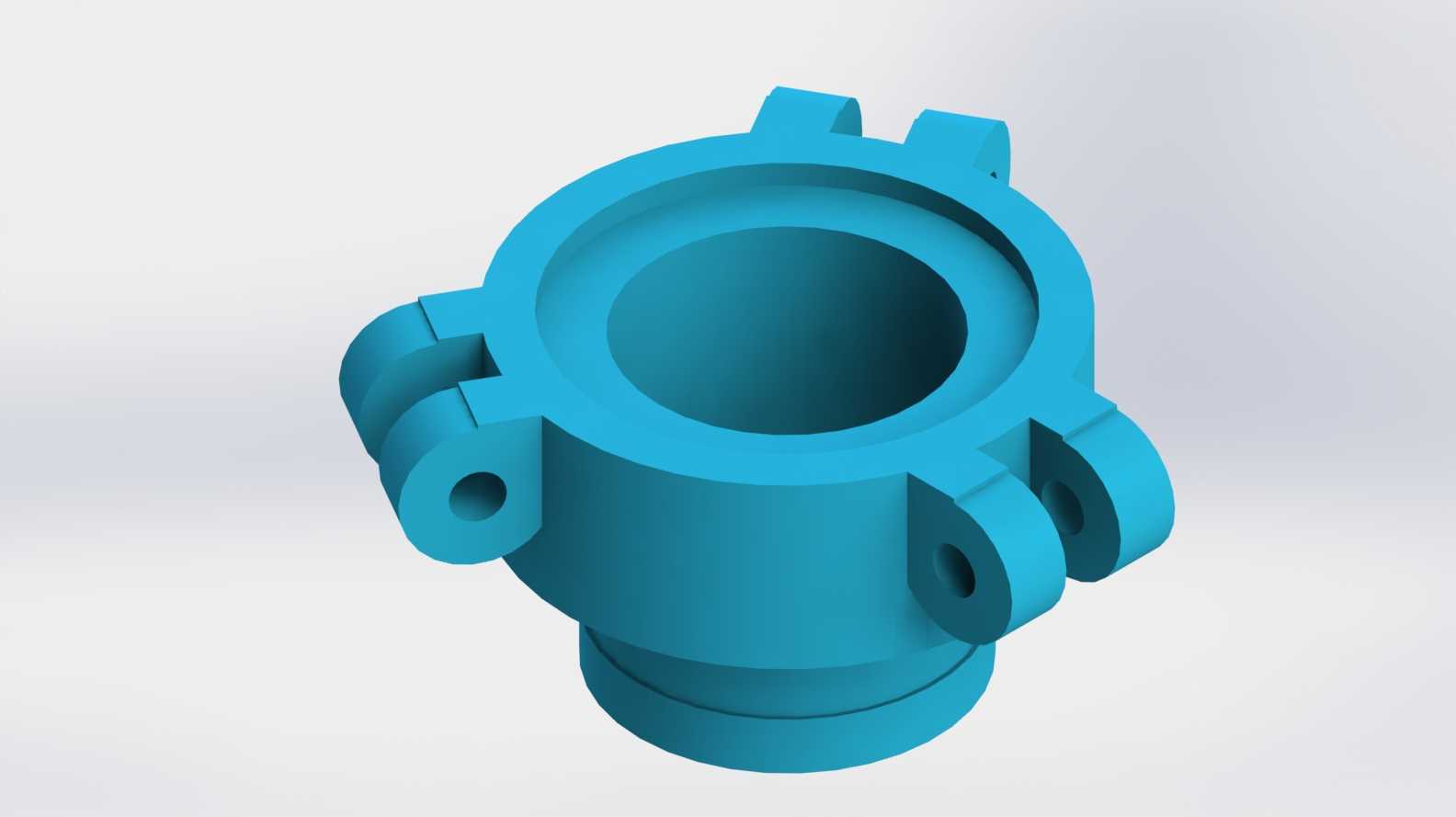

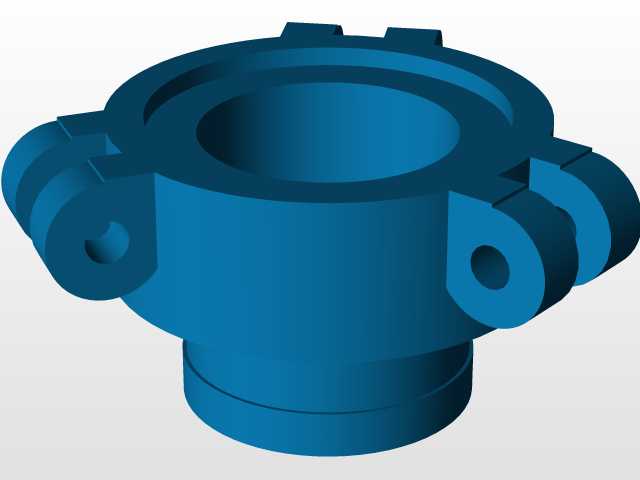

　　结构设计上，主体采用阶梯式回转腔体结构，中心通孔为贯通式流道，上下端分别设置不同直径的台阶止口，上端大直径止口用于和引擎缸体下端定位配合，止口端面可加装密封垫片实现端面密封，避免腔体内部的润滑介质或者冷却介质渗漏；下端小直径轴颈用于对接外部管路或者输出端连接套，轴颈外圆预留的密封槽位可安装O型圈实现径向密封，适配不同压力等级的介质输送需求。

　　腔体外侧均匀分布四个带通孔的连接耳座，耳座采用对称式布局，相邻耳座的夹角为90度，每个耳座上的通孔为光孔设计，可直接穿装螺栓完成和周边支架、附属部件的固定，耳座根部做了大圆角过渡处理，能够有效降低应力集中系数，避免引擎运行过程中振动导致耳座根部断裂；耳座的安装面和腔体中心轴线保持垂直，保障螺栓锁紧时的受力均匀，不会出现偏载导致的密封面错位问题。

　　从安装边界来看，零件的最大外轮廓由四个耳座的外端面决定，设计时需要预留至少两倍螺栓直径的安装操作空间，方便扳手伸入完成螺栓锁紧；中心腔体的内径尺寸根据流通介质的流量需求确定，内壁做了光滑过渡处理，没有突变台阶，能够减少介质流动时的阻力损失，降低流道内的紊流产生概率，适配润滑、冷却、进气等不同介质的输送需求。

　　设计过程中优先考虑了3D打印的工艺适配性，所有结构的壁厚保持均匀，没有出现壁厚突变的区域，避免打印过程中出现翘曲变形；所有棱角位置都做了小圆角处理，既能够减少打印时的支撑用量，也能提升零件打印完成后的表面质量，不需要过多后处理就能直接用于装配测试。耳座上的连接孔采用直接打印成型的设计，不需要后续二次钻孔，孔位公差控制在自由公差等级，完全满足小批量试制、教学演示类场景的装配精度要求。

　　实际装配时，该基座位于引擎主体的下部位置，上端通过止口定位和缸体贴合，依靠四个耳座上的螺栓完成周向固定，下端对接管路后，整个腔体形成封闭的流通通道，既能够作为介质流通的管路接口，也能够承担缸体的部分支撑作用，将缸体的振动通过耳座传递到外部安装支架上，降低缸体本身的振动幅度。和传统的机加工基座相比，3D打印制作的该零件能够快速调整耳座的角度、腔体的直径尺寸，适配不同改装场景的定制化需求，不需要重新编程加工，只需要调整三维模型参数就能快速生成新的样件，大幅缩短定制化动力组件的研发周期。

　　结构受力层面，四个对称分布的耳座能够将锁紧螺栓的预紧力均匀分散到腔体周向，不会出现单侧受力导致的腔体变形问题，保障中心流道的圆度，避免和对接管路装配时出现密封不严的情况；耳座的厚度根据螺栓的预紧力大小设计，能够承受常规小排量引擎运行时的振动载荷，不会出现耳座变形、螺栓松动的问题。日常维护时，该基座可以单独拆卸更换，不需要拆解整个引擎主体，只需要松开四个耳座的连接螺栓，就能取下基座更换密封件或者直接替换零件，大幅降低后期维护的操作难度。
