卧式承压容器刚度仿真分析模型

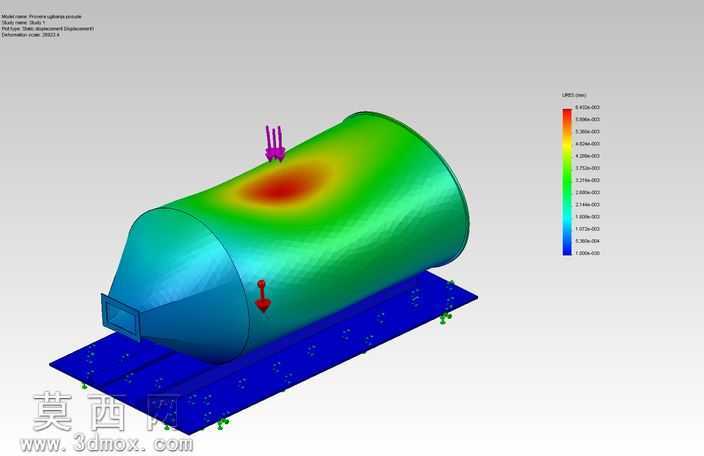

本模型为卧式承压容器的刚度仿真分析三维模型，整体采用参数化建模方式完成，完整还原了带锥形封头的卧式罐体、底部鞍式支撑底座、顶部接管、侧部接口等全部结构细节。建模过程中首先通过草图绘制罐体的截面轮廓，以旋转特征生成主体筒身与锥形封头结构，再通过拉伸、切除等特征完成顶部接管、侧部排液接口、底部鞍座的结构搭建，对鞍座上的安装孔、加强筋等细节特征做了精细化还原，保证模型几何结构与实际工程产品完全一致。在仿真前处理阶段，对模型赋予了对应金属板材的材质属性，设置了符合实际工况的约束与载荷条件：将鞍座底部安装面设置为固定约束，在罐体内部施加均匀内压载荷，在顶部接管位置施加对应管路的附加载荷，在侧部接口位置施加对应方向的外加载荷，还原容器实际工作中的受力状态。模型完成网格划分后开展静力学刚度求解，最终生成的位移云图直观呈现了罐体各位置的变形量分布，通过彩虹色阶从蓝到红的渐变清晰标识出从低变形到高变形的区域，可直观看到罐体顶部靠近接管位置为变形量最大的区域，鞍座支撑位置变形量最小，能够直观判断罐体壁厚设计是否满足刚度要求，验证板材厚度选型的合理性。模型整体结构完整，仿真设置贴合工程实际，可用于压力容器的结构设计验证、壁厚选型校核、刚度性能评估等场景，帮助设计人员快速判断结构设计的合理性，优化罐体壁厚分布，在保证结构刚度满足使用要求的前提下减少材料冗余，降低产品制造成本。
