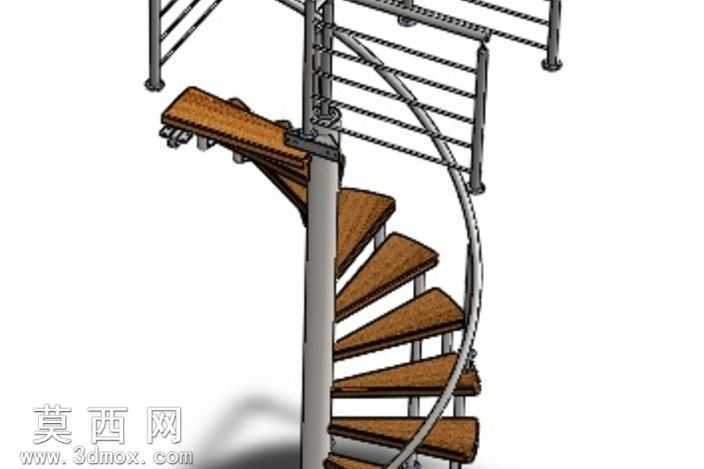

室内中柱式旋转螺旋楼梯三维设计作品

本作品为室内中柱式螺旋楼梯的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以中心承重钢柱为核心基准，确定整体螺旋上升的导程参数与旋转角度，匹配常规住宅楼层的层高需求设置合理的踏步抬升高度，保证日常通行的舒适度。建模过程中先绘制中心立柱的实体特征，采用圆形钢管截面沿垂直路径拉伸成型，再通过螺旋线命令生成踏步的排布路径，每一块木质踏步均通过沿路径阵列的方式完成排布，单独对踏步的防滑边缘、与中柱的连接卡位结构做了细节建模，保证踏步与立柱的连接结构符合实际安装的受力要求。护栏部分分为外侧弧形扶手与竖向栏杆两部分，外侧扶手采用圆管截面沿螺旋路径扫描成型，精准匹配楼梯整体的螺旋曲率，竖向栏杆按照均匀间距阵列排布，每根栏杆都做了与踏步、扶手的连接端头结构，还原真实五金件的装配逻辑。材质渲染阶段，中心立柱与金属栏杆、扶手赋予哑光不锈钢材质，调整金属粗糙度参数还原真实金属的漫反射质感，踏步部分赋予实木纹理材质，添加轻微的凹凸贴图模拟木材的自然肌理，同时对金属部件做了边缘倒角的光影处理，避免模型出现生硬的棱角失真。结构设计上充分考虑实际制造与安装的可行性，中柱底部设置了与地面预埋构件连接的法兰盘结构，顶部设置了与上层楼板固定的连接支座，每块踏步与中柱的连接位置预留了螺栓安装孔位，外侧护栏与踏步的连接点也对应设置了固定卡位，整体结构无需额外的侧墙承重，可独立完成安装，适配小户型、loft空间的垂直通行需求。设计过程中反复调整了螺旋半径与踏步宽度的比例，在保证楼梯占用平面空间最小化的同时，让踏步外侧的有效通行宽度满足日常使用的尺寸要求，同时优化了栏杆的间距参数，符合民用建筑安全防护的规范要求，整体模型可直接用于生产下料参考、安装施工模拟以及装修方案的效果展示。
