标准直柄麻花钻切削刀具结构设计

　　在机械加工的孔加工工序里，直柄麻花钻是覆盖场景最广的通用切削刀具，不管是普通台式钻床的单件划线钻孔、立式加工中心的批量工位孔加工，还是钳工现场的配做钻孔、维修现场的现场扩孔作业，都能见到这类刀具的身影。从结构设计逻辑来看，这款钻头采用经典的双螺旋排屑槽构型，槽型的螺旋角经过切削力匹配优化，在加工普通碳钢、铝合金等常见金属材料时，切屑可以沿着螺旋槽顺畅排出，不会在孔底堆积造成挤刀、烧刀的问题。钻尖部分采用标准的118度顶角设计，这个角度是长期切削实践验证的通用角度，兼顾了钻尖的定心性能与切削刃的强度，横刃经过合理修磨预留，既不会因为横刃过宽造成轴向进给力过大，也不会因为横刃过窄导致钻尖刚性不足，在斜面、曲面等非平整表面起钻时，

　　也能保持较好的定心效果，不容易出现孔位偏移的问题。直柄的夹持部分采用标准圆柱构型，适配市面上绝大多数钻夹头的夹持范围，不需要配套专用的刀柄套就可以直接装夹，不管是手电钻的三爪夹头、钻床的自紧夹头，还是加工中心的ER弹性夹头，都能实现稳定夹持，夹持段的圆柱度公差控制在合理范围内，装夹后钻头的径向跳动量可以满足常规孔加工的精度要求，不会因为夹持偏心造成孔径超差、孔壁粗糙度不达标的问题。从实际使用的边界条件来看，这款钻头的排屑槽长度与钻芯厚度做了匹配设计，钻芯从钻尖向柄部方向逐步增厚，在保证排屑槽有足够容屑空间的前提下，提升了刀体的整体抗扭刚性，在常规切削参数下加工中等硬度钢材时，不会出现刀体扭断、排屑槽卡屑的问题。

　　切削刃的后角经过合理设计，既保证了切削刃的锋利度，减少切削过程中的摩擦阻力，也预留了足够的刃口强度，在断续切削、遇到材料硬质点的时候，不容易出现崩刃、打刀的情况。在装配适配性上，直柄的直径公差符合通用夹头的夹持公差要求，装夹时不需要额外加装变径套，夹持深度只要达到柄部长度的三分之二以上，就可以传递足够的切削扭矩，满足常规钻孔作业的动力传递需求。在不同的应用场景下，这款钻头的适配性也有足够的冗余：做浅孔加工时，短悬伸装夹可以获得更高的刚性，能采用更高的进给参数提升加工效率；做深度不超过5倍孔径的中等深度孔加工时，配合合适的切削液冲屑，也能稳定完成加工，不会因为排屑不畅造成孔壁拉伤。日常使用中，当钻尖出现磨损后，

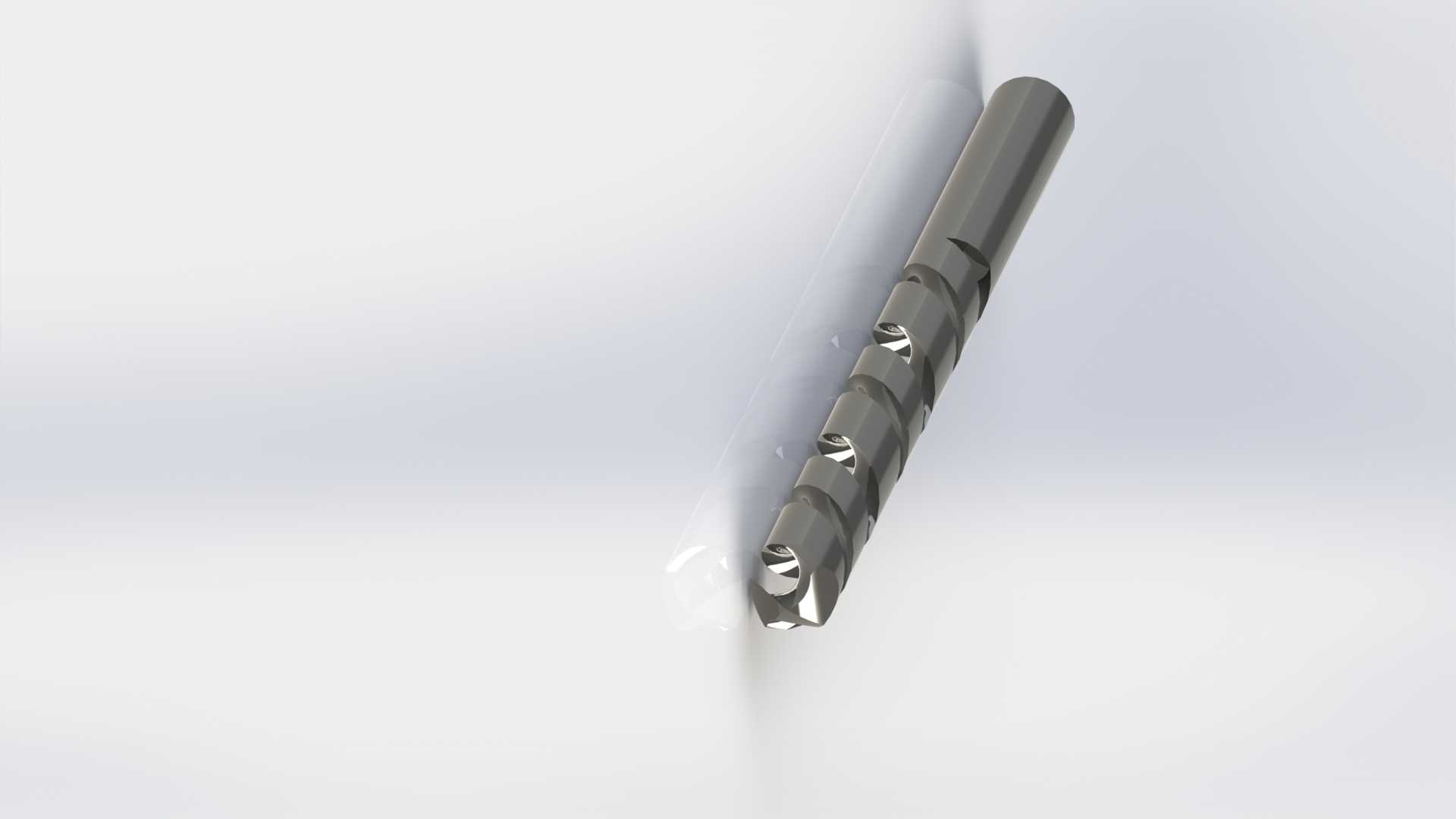

　　只需要在砂轮机上按照原有顶角修磨切削刃，就可以恢复切削性能，不需要复杂的专用修磨设备，对于一线操作工人来说上手门槛很低，这也是这类直柄麻花钻能成为车间通用标配刀具的核心原因。从建模的细节还原度来看，模型完整复现了钻头的螺旋槽曲面、钻尖切削刃角度、直柄夹持段的光整圆柱面，甚至排屑槽与柄部过渡位置的倒角细节都做了还原，在做加工工艺仿真、刀具装配干涉检查、工装夹具设计验证的时候，这个模型可以直接调用，不需要再额外做简化建模，能有效减少结构设计阶段的重复工作量。在做钻床夹具的导向套设计时，可以直接参考模型的外径尺寸匹配导向套的内孔公差，保证钻孔过程中钻头的导向精度；在做加工工位的刀具排布仿真时，也可以通过这个模型检查钻头与工件、夹具之间的运动干涉，提前规避加工过程中的撞刀风险。
