传动用啮合式圆柱排挡齿轮结构

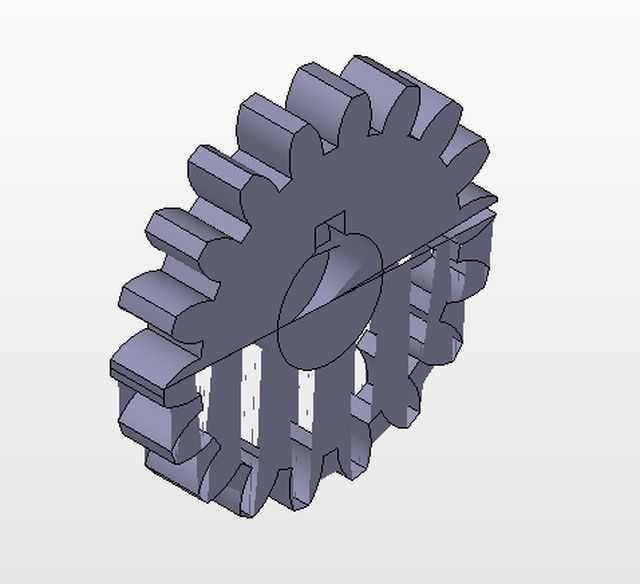

　　这类带镂空减重结构的圆柱齿轮，常应用在中小载荷的机械式换挡机构、小型传动箱以及轻工设备的变速单元中，核心作用是通过齿面的精准啮合，将输入端的旋转扭矩平稳传递到输出端，同时配合换挡拨叉的动作完成不同传动比的切换，适配设备不同工况下的转速与扭矩输出需求。从实际使用场景来看，这类齿轮不需要承受重载冲击，更多是在恒定转速区间内完成稳定传动，因此在设计时优先考虑了传动平稳性与自身重量的平衡，没有采用实心轮体结构，而是在轮辐位置做了均匀分布的矩形镂空，既可以减少齿轮转动时的惯量，降低换挡过程中的冲击，也能减少原材料的消耗，同时镂空结构还能在齿轮运转过程中带动周边空气流动，带走齿面啮合产生的部分热量，

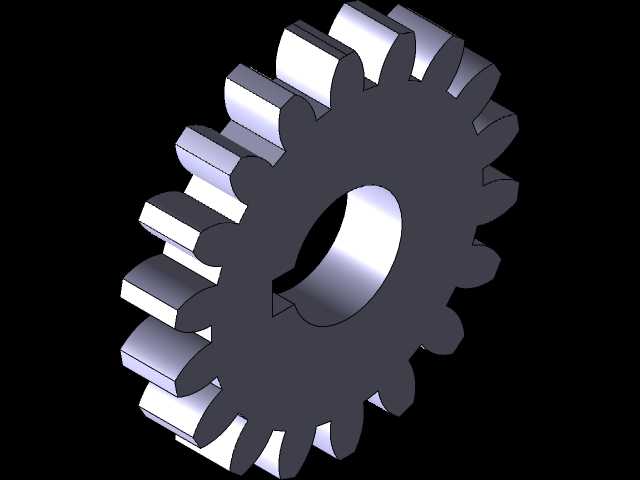

　　避免长时间运转下齿面温度过高引发的润滑失效问题。齿形部分采用标准渐开线齿廓设计，齿顶做了微小的倒角处理，能够在啮合入位时避免齿顶棱边与配对齿发生卡滞，减少换挡打齿的概率，齿面的厚度经过匹配计算，能够覆盖常规工况下的接触应力需求，不会在持续传动过程中出现齿面压溃或者过度磨损的问题。中心的安装孔采用带定位卡槽的结构，不是普通的光孔设计，卡槽能够与传动轴上的定位凸台配合，限制齿轮与轴之间的相对转动，保证扭矩传递过程中不会出现打滑，同时安装孔的直径与卡槽的尺寸都按照常用的换挡轴安装边界设计，不需要额外做轴的改制就能直接装配，轮体的外径尺寸控制在常规小型传动箱的安装空间范围内，齿顶圆与箱体内壁之间预留了足够的安全间隙，

　　不会在运转过程中与箱体或者周边其他构件发生运动干涉。在建模过程中，首先是确定齿轮的基本参数，根据传动比要求确定齿数与模数，之后通过渐开线方程生成精准的齿廓曲线，拉伸生成轮齿的基础实体，再对轮辐部分做镂空切除，每个镂空槽的位置都做了均匀阵列，保证轮体的质量分布均匀，避免转动过程中出现动不平衡的问题，中心安装孔的卡槽位置与齿的相对位置经过校准，保证装配后齿轮的相位准确，不会影响换挡时的齿位对齐。实际装配时，这类齿轮通常是空套或者通过花键连接在传动轴上，侧面会与换挡拨叉配合，当拨叉推动齿轮轴向移动时，齿轮就会与不同的配对齿轮啮合，从而改变传动路径，实现转速的切换，齿侧的间隙控制在合理范围内，既不会因为间隙过大导致传动时出现冲击噪音，

　　也不会因为间隙过小导致热胀后出现卡滞。轮体的厚度经过匹配，既保证了齿面有足够的接触面积传递扭矩，也不会因为过厚导致整体重量过大，增加换挡的操作阻力，齿根部分做了圆角过渡，避免应力集中导致的齿根断裂问题，即使在频繁换挡的冲击工况下，也能保证足够的结构强度。从选型适配的角度来说，这类齿轮适合用在操纵力不大、换挡频率适中的传动机构中，比如小型台式设备的变速机构、手动操作的简易传动装置、教学用的机械传动演示模型等，不需要额外做复杂的热处理强化，常规的机加工工艺就能满足精度要求，加工成本较低，同时互换性较好，同参数的齿轮可以直接替换使用，不需要做额外的适配调整。在实际运转过程中，齿面的啮合精度会直接影响传动的平稳性，因此建模时齿形的公差控制按照中等精度等级设定，能够满足大部分常规传动场景的需求，如果是用在更高精度的传动场景中，可以在现有模型的基础上调整齿形的公差参数，提升齿面的加工精度要求。轮辐上的镂空结构除了减重和散热的作用，还可以在润滑时让润滑油更容易穿过轮体，到达啮合的齿面位置，保证齿面始终有足够的润滑油膜，减少齿面的磨损，延长齿轮的使用寿命。
