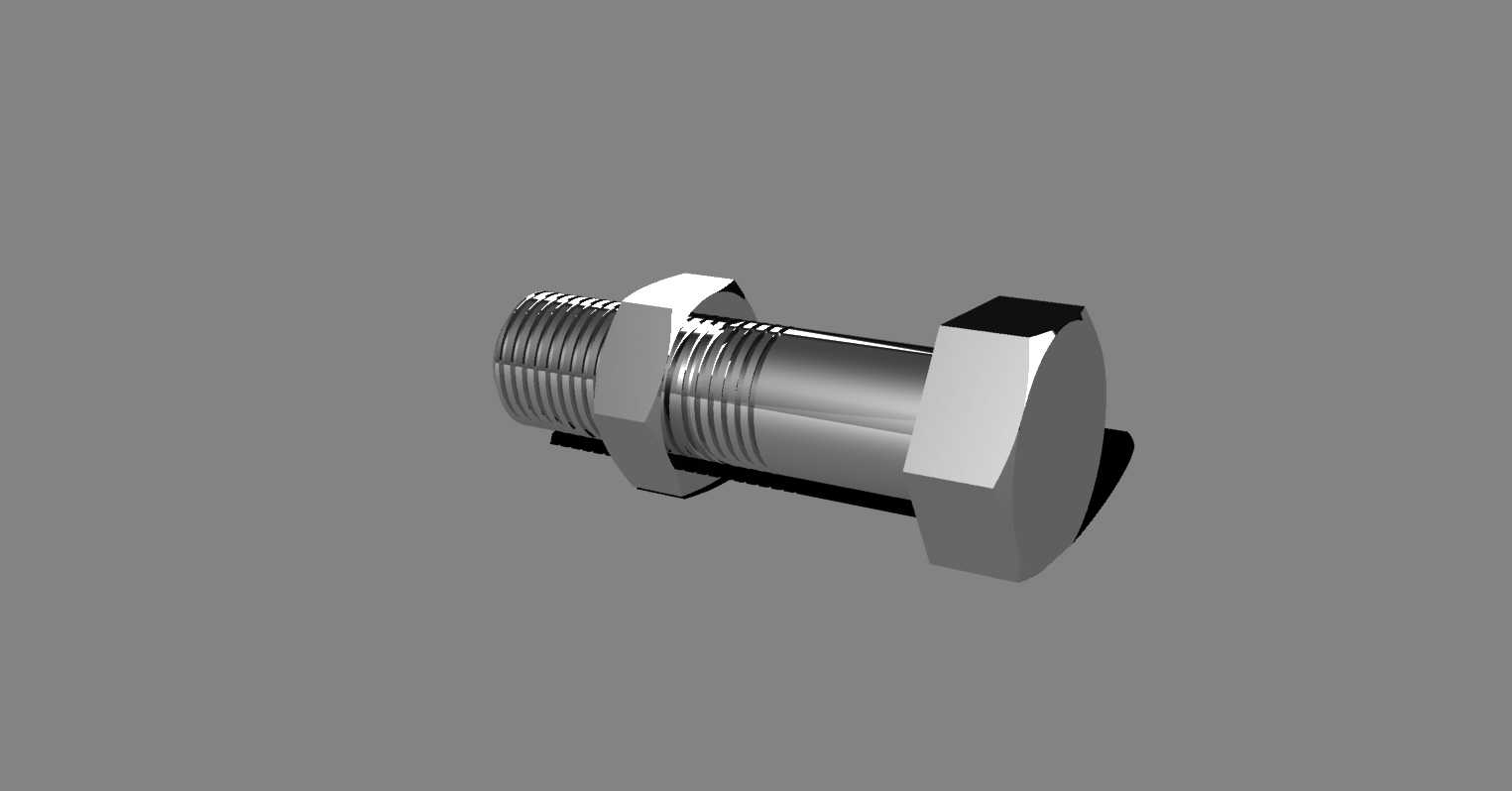

外六角螺栓带配套螺母紧固组件结构

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套带配套螺母的外六角螺栓组件，是结构连接环节最常用的标准紧固方案，从普通民用设备的机架拼装，到重型工程机械的部件锁固，再到精密工业设备的组件定位，都能见到这类结构的身影。不同于焊接、铆接等不可拆连接形式，螺栓螺母配合的螺纹连接具备可反复拆装、连接强度可控、维护更换便捷的核心优势，在需要定期检修拆解的设备结构中，这类紧固组件是优先选型的连接方案。

　　从结构设计逻辑来看，这套组件采用外六角头部的螺栓搭配同规格六角螺母，螺栓杆部一侧加工有全段连续外螺纹，光杆段与螺纹段的过渡位置做了圆角卸荷处理，避免应力集中导致的杆部断裂问题。六角头的对边尺寸严格遵循通用紧固件的标准公差范围，适配常规开口扳手、套筒扳手的拧紧作业，头部与杆部的衔接位置加工有承压法兰面，增大与被连接件表面的接触面积，降低拧紧过程中接触面的压应力，避免被连接件表面被压溃变形。配套的六角螺母与螺栓螺纹精度匹配，螺纹副的配合间隙控制在合理区间，既保证拧动过程顺畅无卡滞，又能避免间隙过大导致的连接松动，螺母的端面同样做了平整处理，与被连接件或者垫片贴合时能保证足够的接触摩擦力，提升连接后的防松性能。

　　实际选型应用时，需要结合被连接件的总厚度确定螺栓的公称长度，保证螺母拧紧后螺栓露出螺母2-3个螺距的长度，既避免螺纹旋合长度不足导致的连接强度下降，也不会因为螺栓过长造成安装空间干涉、材料浪费的问题。安装过程中，需要在两个被连接件上加工对应公称直径的通孔，通孔直径比螺栓杆部大0.5-1mm，预留合理的装配公差，方便螺栓顺利穿入，当被连接件表面粗糙度较高或者材质较软时，需要在螺栓头和螺母的承压面加装平垫片，分散承压面的压应力，若设备存在持续振动工况，还需要搭配弹簧垫片或者防松螺母，避免长期运行过程中螺纹副自松导致的连接失效。

　　从建模细节来看，螺纹部分的建模还原了普通公制三角螺纹的牙型角特征，牙顶和牙底的微小圆角都做了还原，不是简化的贴图效果，在做装配干涉检查、有限元受力分析时，能更准确地模拟螺纹副的实际受力状态。螺栓头部的六角棱边做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也能避免安装过程中锐边划伤操作人员。螺母的对边尺寸与螺栓头部保持一致，现场装配时不需要更换扳手规格，能提升装配作业的效率。

　　这类紧固组件的应用场景几乎覆盖所有机械制造领域，小到电子设备的外壳固定，大到桥梁钢结构的节点连接，不同强度等级的螺栓螺母对应不同的载荷工况，选型时除了尺寸参数匹配，还要根据实际承受的拉应力、剪切应力选择对应性能等级的产品，搭配合理的拧紧力矩，才能保证连接结构长期稳定运行。在做整机三维装配设计时，这类标准件的准确建模能帮助设计人员提前排查安装空间是否足够，扳手操作的活动空间是否预留，避免生产装配阶段才发现工具无法操作、螺栓与周边结构干涉的问题，减少设计变更带来的成本浪费。
