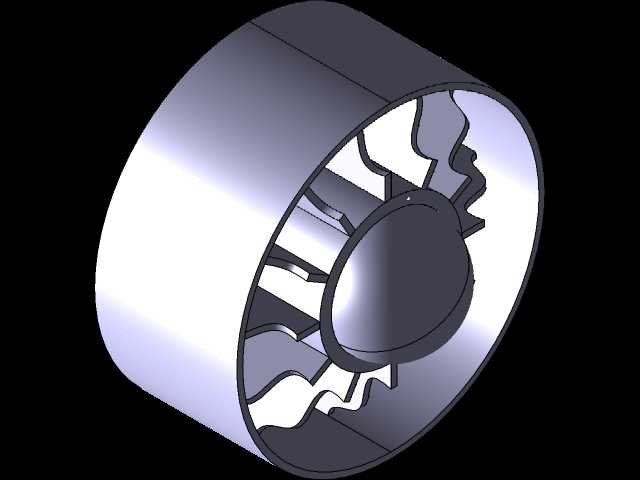

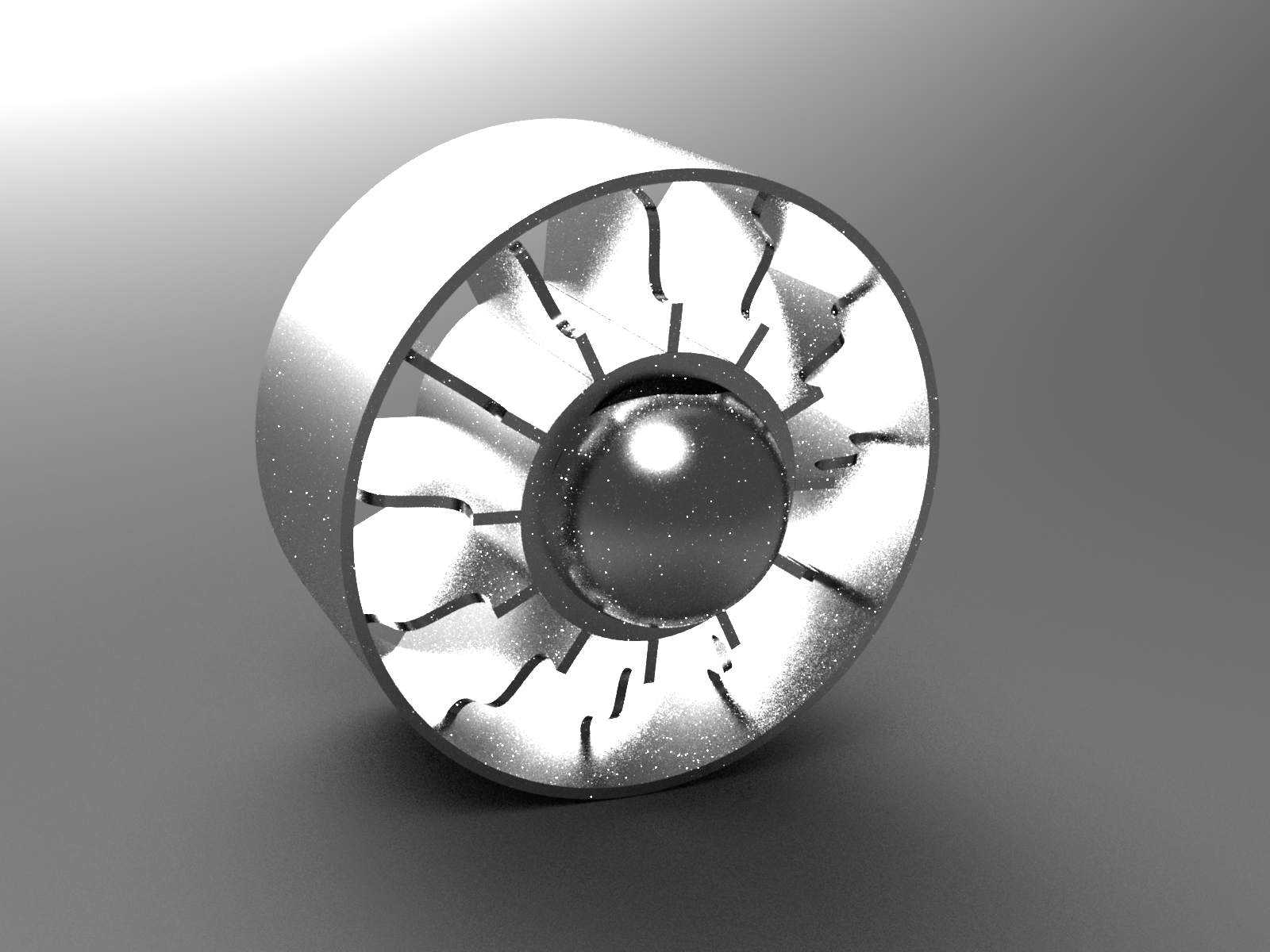

轴流式通风机叶轮结构三维设计

　　这款轴流通风机的核心转动部件采用直筒式轮毂搭配等距分布的后倾式叶片设计，整体为同轴回转结构，外轮廓与风筒内壁预留均匀的安装间隙，适配常规圆形通风管道的对接安装需求。日常应用场景覆盖工业厂房侧壁排风、隧道区间段辅助通风、暖通空调系统送风末端、设备机柜散热排风等多个领域，实际运行时依靠电机直连带动叶轮旋转，通过叶片的曲面造型切割空气形成轴向气流，在低风阻工况下能实现稳定的风量输出，相比离心式通风机结构更紧凑，轴向安装占用空间更小，适合狭长空间内的通风布设。从设计思路来看，叶片根部与轮毂采用圆弧过渡连接，避免应力集中导致的高速运转疲劳断裂，每片叶片的翼型截面经过气动优化，进风侧边缘做了圆角导风处理，出风侧保持平直切面，

　　减少气流脱离叶片表面产生的涡流损耗，降低运行时的气动噪音。轮毂中心预留标准电机轴安装孔位，孔壁设计有键槽结构，可直接与常规Y系列三相异步电机输出轴配合，无需额外定制转接法兰，安装时只需将叶轮推入电机轴至定位台阶，锁紧轴端挡圈即可完成固定，安装边界上，叶轮外径与配套风筒的单边间隙控制在3-5mm，既避免运转时叶片刮蹭筒壁，又能减少间隙处的气流回流损失，整体轴向长度适配常规100-300mm长度的风筒安装段，不需要对原有通风管路做大规模改造。在实际选型适配时，可根据需求的风量风压参数调整叶片安装角度，这款模型的叶片与轮毂为一体化结构设计，适合小风量高转速的使用场景，若应用在大风压低转速场景，可在现有结构基础上调整叶片数量与弦长参数，

　　保持轮毂直径不变的前提下拓展性能区间。结构细节上，叶轮外缘做了等宽的轮缘加强边，将所有叶片的外端连接为整体，提升高速旋转时的结构刚性，避免长叶片运转时产生震颤，轮缘表面做光滑处理，减少与空气的摩擦阻力。日常运维过程中，这款叶轮的光滑曲面结构不易积灰，可直接采用高压气枪吹扫清理表面附着的粉尘纤维，不需要拆卸后逐片擦拭，降低运维工作量。针对不同的使用环境，若应用在腐蚀气体排风场景，可在现有结构基础上调整材质参数，将普通碳钢材质替换为玻璃钢或者不锈钢材质，结构尺寸不需要做改动即可满足防腐需求；若应用在高温烟气排风场景，可在叶片与轮毂连接处增加散热筋结构，降低高温传导至电机端的温度，延长电机使用寿命。从气流组织的角度来看，

　　这款叶轮旋转时形成的气流为直进直出形态，不需要额外设置导风蜗壳，直接安装在直段管路中即可发挥作用，相比带蜗壳的通风设备，整体重量更轻，安装时对支架的承重要求更低，适合壁挂式或者高位吊装的安装场景。在结构强度校核层面，叶片的厚度从根部到外缘逐渐减薄，根部厚度满足1500rpm转速下的离心力载荷要求，外缘厚度控制在合理范围减少转动惯量，降低电机启动时的电流冲击，启动响应速度更快。
