多安装孔位铰接式机械支撑固定座

项目分类:通用机械零部件 发布时间:2021-11-04 ID:360635
  • 多安装孔位铰接式机械支撑固定座
  • 多安装孔位铰接式机械支撑固定座

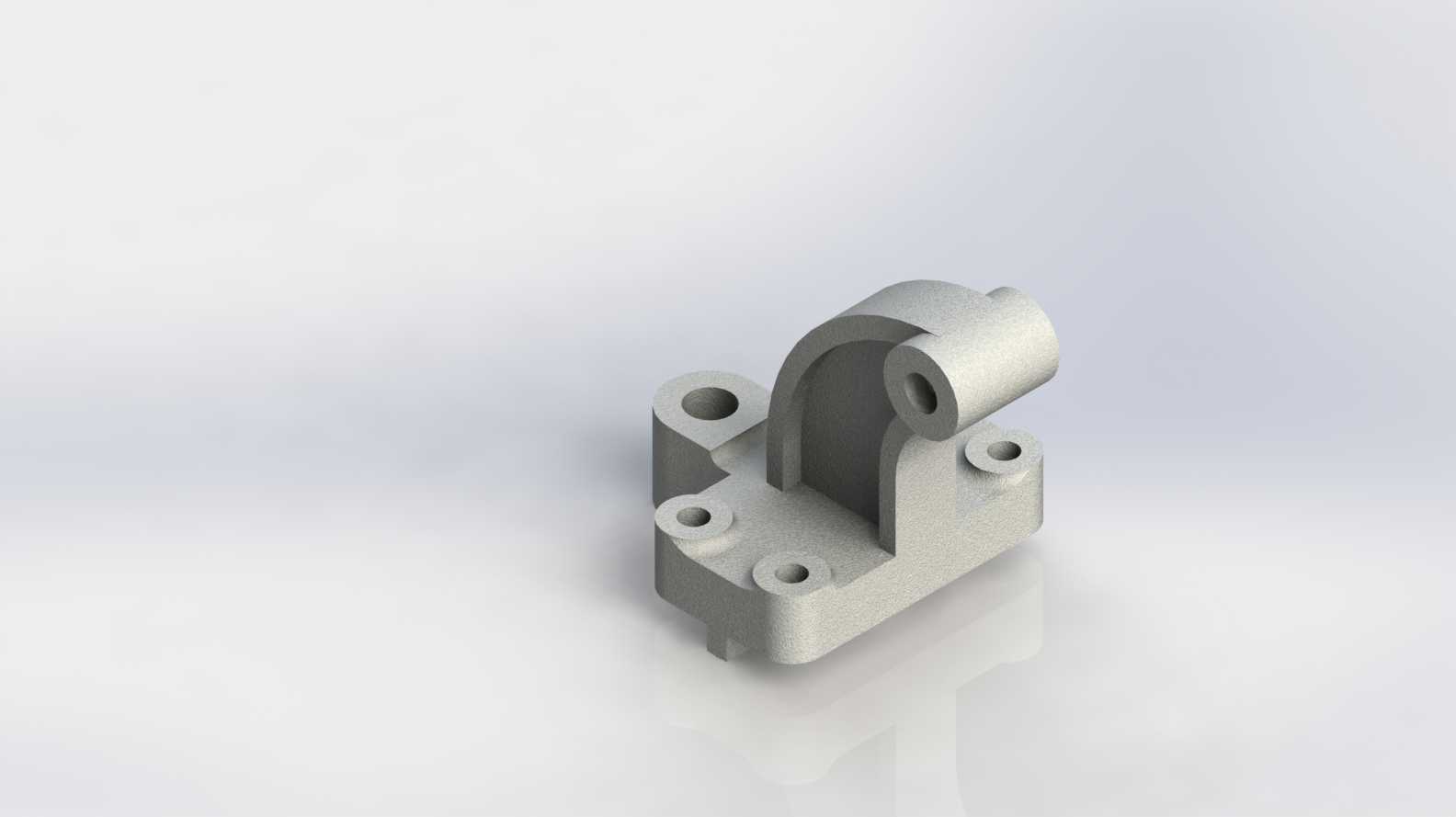

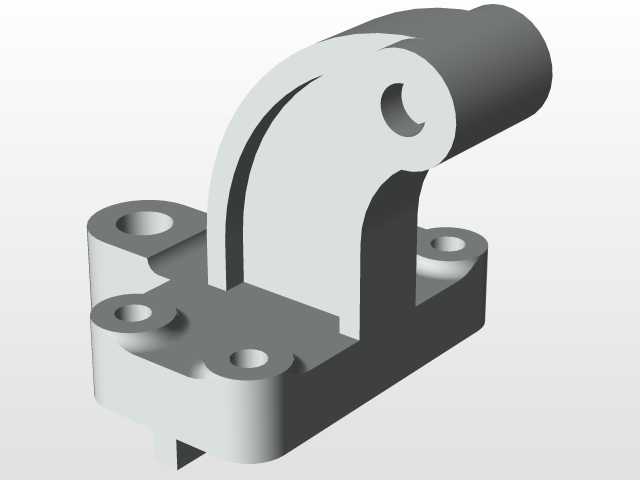

  这类带铰接结构的支撑固定件,在轻工自动化生产线、小型物料输送接驳工位、桌面级工装夹具模组里的应用十分普遍,很多需要实现小角度翻转、限位摆动的工位,都会用到这类一体式铸造成型的支撑构件。从结构上看,底座部分采用了下沉式的平整安装面,四个分布在底座边角的通孔,能够适配M4到M6规格的内六角螺栓安装,安装孔的沉台设计可以让螺栓头完全埋入构件表面,不会突出干涉后续装配的其他部件,底座的边缘做了R2到R3的圆角过渡,既可以避免安装时锐边划伤操作人员,也能减少铸造过程中的应力集中问题,降低长期受交变载荷时出现开裂的风险。

  上方的铰接支座部分,采用了半开放的U型槽搭配同轴铰接孔的设计,一侧的铰接孔做了加厚的凸台补强,另一侧的耳板和底座做了一体化的圆弧过渡连接,这种结构设计可以让铰接部位承受的径向载荷直接传导到底座的整体安装面上,不会出现局部应力集中导致耳板断裂的问题。铰接孔的内径可以适配直径8mm到10mm的铰接销轴,孔的内壁预留了0.1mm到0.15mm的装配间隙,既可以保证销轴转动时的顺畅度,也不会因为间隙过大出现铰接摆动的旷量,适合搭配铜套或者自润滑轴承使用,在无额外润滑的工况下也能保证长期的转动精度。

  在实际的设备装配场景中,这类支撑座通常用来安装小型的挡料拨杆、传感器安装摆臂、或者是小型工装的翻转压头,比如在桌面型3D打印设备的出料工位,这类支撑座可以用来安装导向压轮的摆臂,通过铰接结构实现压轮对耗材的自适应压紧,保证送料过程的稳定性;在小型皮带输送机的侧边,这类支撑座也可以用来安装挡料板的铰接支架,让挡料板能够根据物料的实际高度自适应调整角度,避免物料卡滞。设计这类构件的时候,首先要确认的是安装面的平面度要求,通常底座安装面的平面度需要控制在0.05mm以内,保证安装后不会出现翘曲,导致铰接孔的同轴度出现偏差;其次要核算铰接孔中心到底座安装面的高度尺寸,这个尺寸直接决定了铰接部件的摆动行程边界,通常这个尺寸的公差需要控制在±0.1mm以内,避免装配后出现运动干涉。

  从安装边界来看,这类支撑座的整体横向安装尺寸控制在60mm以内,纵向宽度在40mm左右,整体高度不超过50mm,属于紧凑型的安装构件,不会占用过多的设备安装空间,适合在空间紧凑的小型设备内部使用。构件的壁厚设计保持了均匀的3mm厚度,除了铰接孔凸台部位做了局部加厚之外,其余部位的壁厚完全一致,不管是采用3D打印快速打样验证,还是采用压铸工艺批量生产,都能够保证成型过程中的材料收缩均匀,不会出现壁厚不均导致的变形问题。底座下方还预留了一个小型的定位凸台,可以和安装基板上的定位槽配合,实现安装时的快速定位,不需要反复调整位置就可以保证铰接孔的轴线和设备基准面平行,大幅提升装配效率。

  在功能特性上,这种一体式结构的支撑座相比拼接式的铰接支架,整体刚性更好,不会出现拼接部位的螺栓松动导致的位置偏移,长期承受往复摆动载荷的时候,结构稳定性更强。铰接部位的U型槽开口宽度经过精准核算,刚好可以容纳厚度10mm以内的摆臂构件,槽的内壁侧面做了0.2mm的拔模斜度,方便成型后的脱模,同时也能给摆臂的侧向窜动预留微小的调整空间,避免摆臂转动时出现卡滞。很多设计人员在做这类构件的时候,容易忽略底座和耳板连接部位的过渡圆弧,直接做直角连接,在实际使用中,这个部位是应力集中最明显的位置,长期受载荷很容易出现断裂,采用大圆弧过渡之后,应力可以顺着圆弧面均匀分散到整个底座上,构件的整体抗疲劳强度可以提升40%以上。

  另外,这类构件的顶部铰接凸台侧面是平整的加工面,可以用来安装限位螺钉或者位置传感器,直接检测铰接摆臂的摆动位置,不需要额外设计传感器安装支架,进一步简化了整体的结构设计。在实际选型使用的时候,需要根据实际承受的载荷大小确认安装螺栓的数量和规格,如果是承受较大冲击载荷的工位,可以在四个安装孔的基础上,在底座中心位置增加一个辅助安装孔,进一步提升连接的可靠性;如果是轻载的检测工位,只需要对角安装两个螺栓就可以满足固定需求,装配方式十分灵活。
