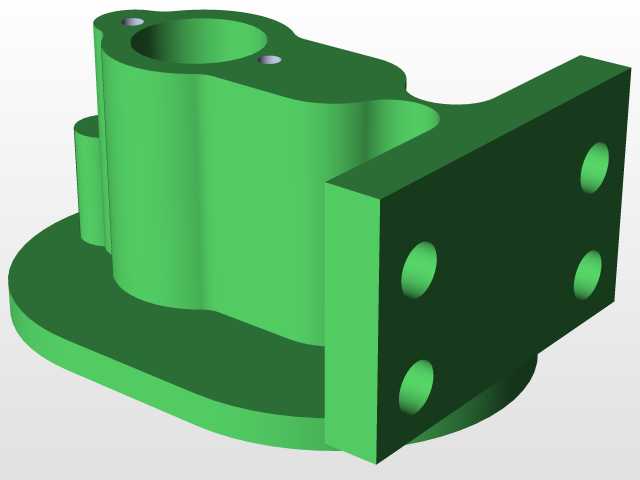

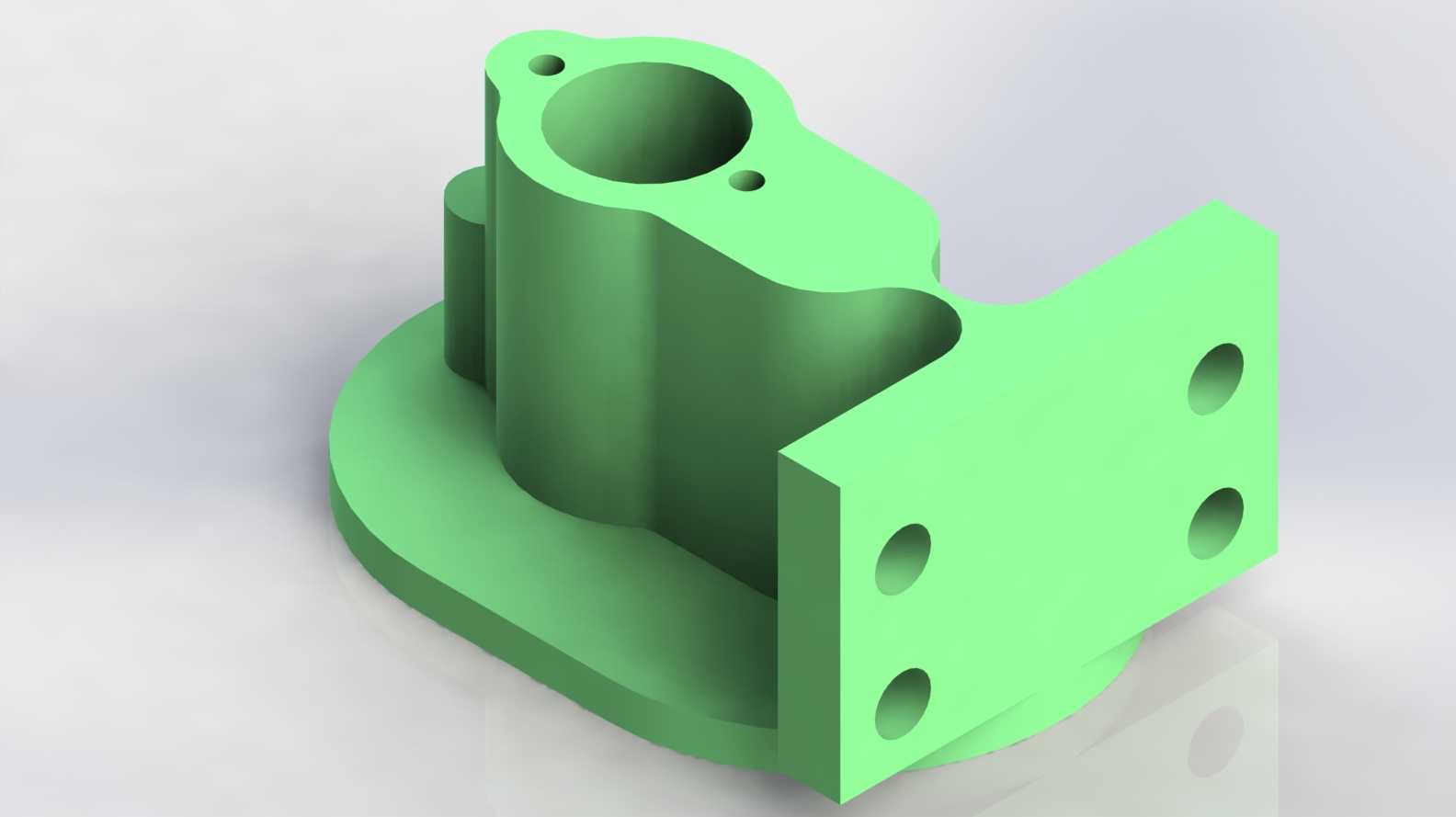

该支撑构件多用于中小型机电设备的动力端与执行端衔接部位,常见于小型输送线的侧边张紧机构安装、桌面级加工设备的主轴侧装固定、自动化检测工位的传感器支架转接场景,承担垂直方向承载与水平方向定位的双重作用,可在不改动主设备主体安装面的前提下,拓展出垂直于主安装面的侧向安装位,解决紧凑空间内多组件叠装时的干涉问题。从结构布局来看,主体采用立式筒状主体搭配侧向延伸安装板的组合形式,底部设置整圈圆形安装法兰,法兰面与立式筒体的轴线保持垂直,可通过底部法兰将整个构件固定在设备的基板或安装平台上,底部法兰的厚度经过受力校核,可承受筒体上方搭载组件的垂直载荷,同时抵消侧向安装板上挂载部件产生的倾覆力矩,避免长期受载后出现安装面变形。
立式筒体内部为贯通式空心结构,既可以作为传动轴的穿设通道,也可容纳直线轴承、导套等滑动导向元件,筒体上端面设置两个小型定位销孔,用于上端盖或者搭载组件的精准定位,保证安装后上部组件与筒体的同轴度,避免偏心载荷导致的运动卡滞。侧向延伸的安装板与立式筒体为一体化结构,安装板平面与筒体轴线平行,板面上设置四个呈矩形分布的安装通孔,可用于固定传感器安装支架、小型气动元件、导轨挡块或者管线固定座,安装板与筒体衔接的位置做了圆弧过渡处理,消除应力集中点,避免受冲击载荷时衔接位置出现开裂。设计过程中优先考虑了安装兼容性,底部法兰的安装孔采用均布设计,可适配不同孔距的设备安装平台,不需要额外加工转接板;
侧向安装板的四个安装孔预留了足够的螺栓操作空间,使用普通内六角扳手即可完成侧向组件的装拆,不需要特殊工装。筒体的内孔尺寸按照常用的导向元件标准外径设计,可直接采购标准件压装,不需要二次加工内孔;所有安装孔的孔口都做了倒角处理,既方便螺栓导入,也可去除加工毛刺,避免装配时割伤操作人员或者损坏密封件。从安装边界来看,构件整体的垂直高度控制在常规小型机电组件的安装空间范围内,不会超出设备的外围护板安装尺寸;侧向安装板的外伸长度经过测算,挂载常规小型气动元件或者传感器时,不会与周边的运动部件产生行程干涉,安装后组件的重心落在底部法兰的支撑范围内,不会出现重心偏移导致的固定螺栓松动。筒体的壁厚满足常规工况下的刚度要求,
在承受侧向挂载的额定载荷时,筒体的径向变形量控制在导向元件允许的配合公差范围内,不会影响内部穿设轴的运动精度。所有棱角位置除了必要的安装配合面外,都做了小圆角钝化处理,既可以减少加工时的应力集中,也能避免装配过程中锐边划伤。该结构在设计时兼顾了铸造与3D打印两种加工工艺的成型特性,壁厚保持均匀,没有出现突变的厚大部位,避免加工过程中出现缩孔或者翘曲变形;侧向安装板与筒体衔接的过渡圆弧半径符合工艺成型要求,不需要额外添加支撑即可完成成型,减少后续后处理的工作量。实际使用时,可根据搭载组件的重量调整安装螺栓的规格,底部法兰的螺栓孔尺寸适配常用的内六角圆柱头螺栓,侧向安装板的孔位可根据实际搭载的组件需求调整安装方向,不需要重新加工构件本体,适配多类小批量定制设备的快速搭建需求。
