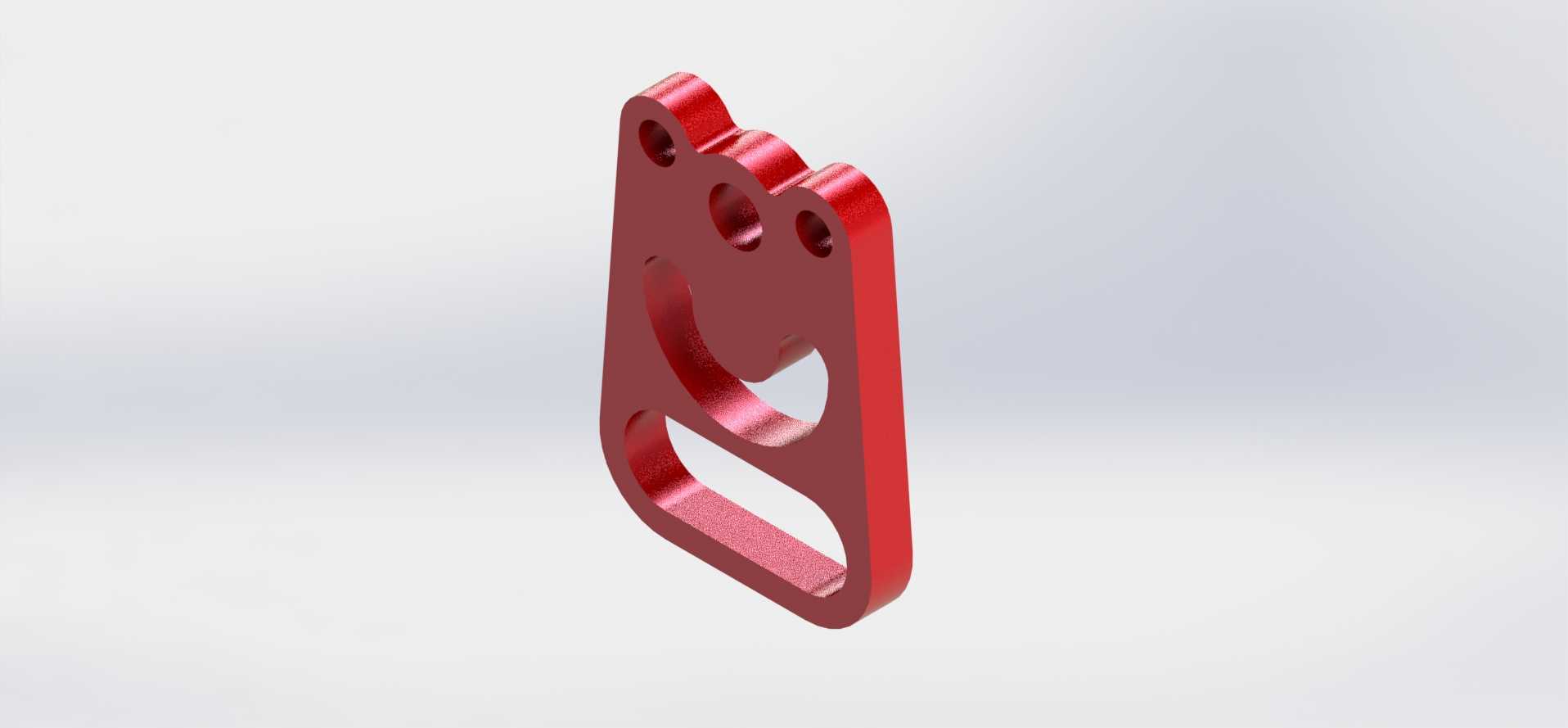

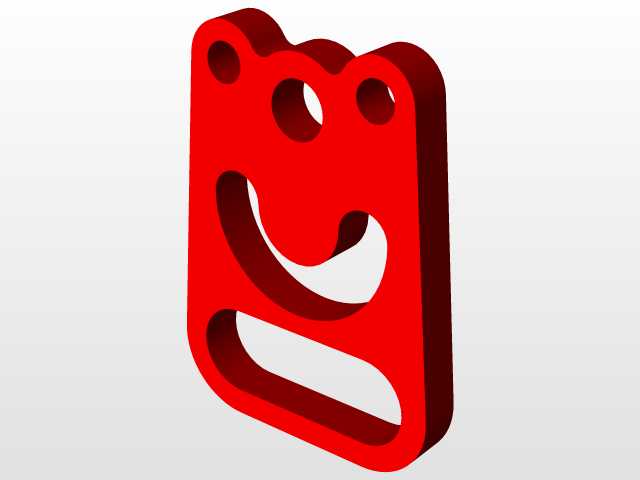

镂空式红色金属连接固定支架结构件

　　这款红色金属质感的结构件，属于设备装配环节常用的连接固定类支架，日常多应用在轻型自动化输送线侧边辅件安装、小型实验台工装夹具挂载、桌面级3D打印设备外围功能组件拓展这类对安装空间有严格限制的场景中。从实际使用逻辑来看，它的核心作用是在两个存在高度差、安装面不共面的部件之间形成刚性连接过渡，既可以承担挂载小型传感器、导料挡片、管线固定卡扣这类轻载部件的承重需求，也能作为运动机构的行程限位挡块使用，避免运动部件超出行程范围造成设备磕碰损伤。

　　设计层面上，整体采用一体化铣削成型的结构思路，没有额外的拼接焊缝或者装配接缝，从根源上减少了装配累积误差，也避免了拼接结构在长期受交变载荷时出现的连接松动问题。构件主体做了两处异形镂空处理，上方的月牙形镂空并非单纯为了减重，实际是为了避让安装位附近的圆柱状凸起结构，比如设备上的紧固螺栓头、小型轴端挡盖，避免安装时出现结构干涉，保证支架可以完全贴紧安装基准面；下方的长圆形镂空则是安装调节位，安装时可以穿过M4或者M5规格的内六角螺栓，顺着长圆孔的方向微调支架的固定位置，补偿前期安装孔位的加工误差，不需要重新在设备机架上钻孔攻丝，大幅降低现场装配的调整难度。

　　构件上端的三个带凸台的圆孔是核心的功能安装位，每个孔位周边都做了局部加厚的凸台结构，一方面是增加孔位的螺纹啮合长度，保证拧入的紧固螺栓有足够的咬合深度，不会因为受力出现滑牙问题；另一方面凸台结构可以让螺栓锁紧时的压紧力均匀分布在支架接触面上，避免长期受力出现局部应力集中导致的构件变形。三个安装孔采用非等距排布，相邻孔的中心距经过匹配计算，刚好适配市面上常用的小型光电传感器、行程开关的标准安装孔距，不需要额外做转接板就可以直接固定这类标准件，减少装配时的零件数量。

　　从安装边界尺寸来看，构件整体厚度控制在8mm，属于薄型支架范畴，安装后不会过多占用设备周边的操作空间，适合在设备内部走线密集、安装间隙狭小的区域使用。构件的所有外边缘都做了R2的圆角倒钝处理，没有尖锐的铣削毛边，一方面是避免安装调试时划伤操作人员的手部，另一方面也不会刮伤接触到的设备管线外绝缘层，降低线路破损短路的风险。构件侧面的垂直度公差控制在0.05mm以内，安装后可以保证挂载的功能部件与基准面保持垂直，不会因为支架本身的形位公差导致传感器检测角度偏移、挡块与运动部件卡滞这类问题。

　　实际选型使用时需要注意，这款支架的额定静载荷不超过5kg，不适合用来挂载重型电机、气缸这类大重量部件，更适合轻载功能件的固定场景。安装时建议在支架与安装基准面之间添加0.5mm厚的丁腈橡胶垫片，既可以吸收设备运行时产生的微小振动，避免螺栓因为长期振动出现松动，也可以弥补安装面的微小平面度误差，保证支架安装的贴合度。如果是在有腐蚀性介质的生产场景中使用，还可以在构件表面做阳极氧化处理，提升构件的防锈耐腐蚀能力，延长使用寿命。
