异形带孔连接固定支架结构设计

　　这款异形带孔连接固定支架，在小型自动化生产线的工位辅助定位、桌面级3D打印设备的外围组件固定、非标工装夹具的辅助连接场景中都能找到适配位置。从实际使用的角度出发，这类零件往往不需要承担大载荷的冲击受力，更多是作为两个相对位置有偏移需求的构件之间的衔接载体，弥补标准型材连接件无法适配的异形安装位缺口。

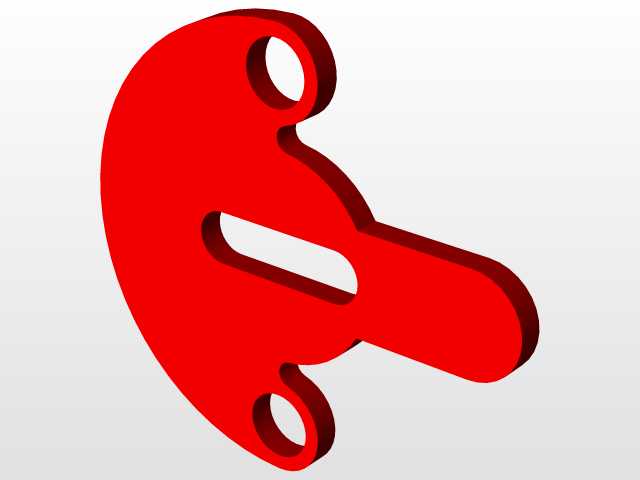

　　设计之初最先敲定的是三个安装孔的相对位置，考虑到实际装配时会遇到安装面存在轻微加工公差的情况，中间特意设置了长条形的腰型调节孔，装配时可以沿着腰孔的长度方向微调安装位置，不用在现场临时扩孔或者加装垫片补偿公差，能大幅降低现场装配的调整难度。两端的圆形通孔则是作为主力固定点位，孔径匹配常用的M4内六角圆柱头螺钉尺寸，孔位周边做了轻微的沉台设计，螺钉锁紧之后头部不会突出零件表面，避免和周边运动构件发生刮擦干涉。

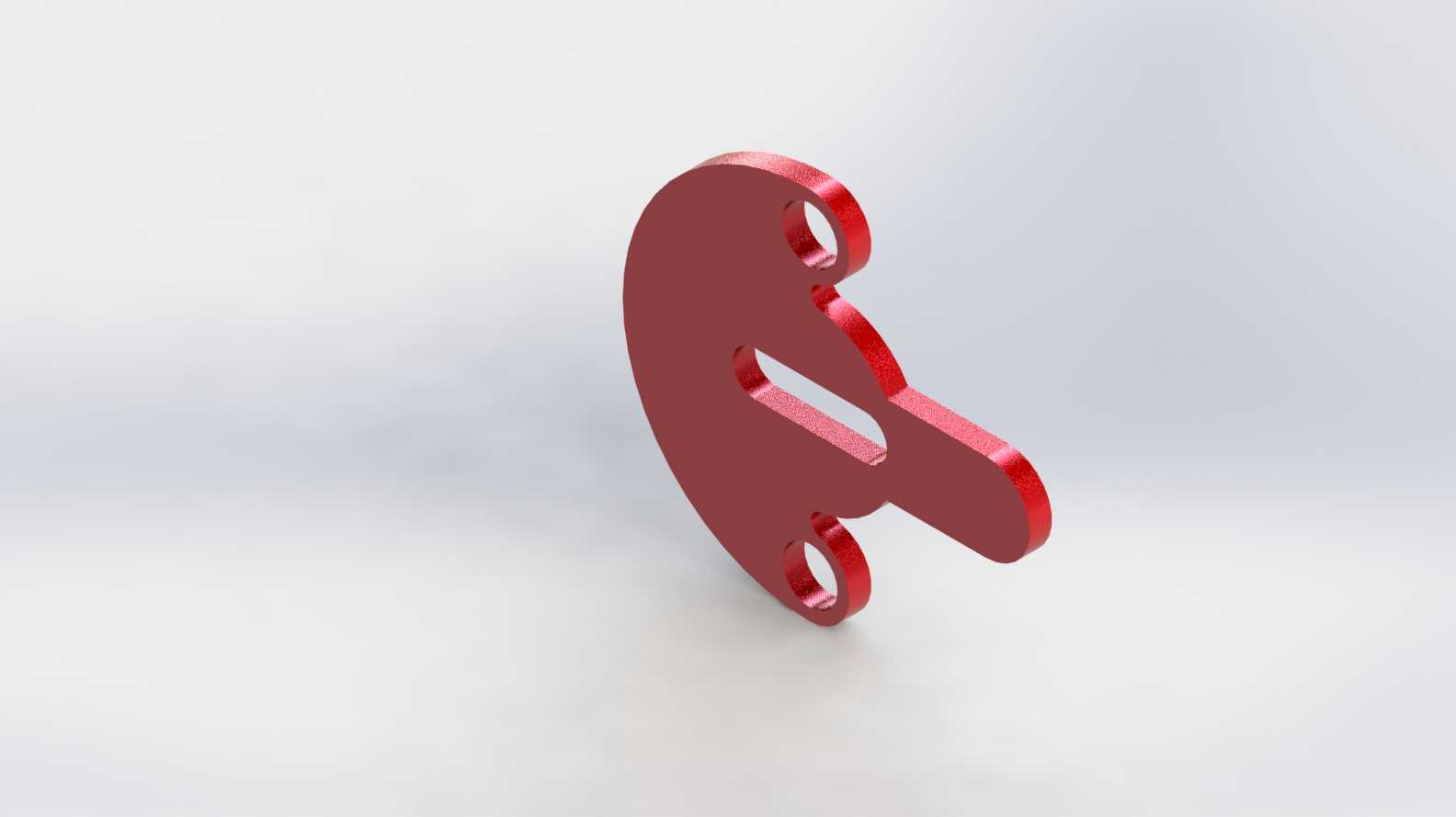

　　整体外形采用了半圆弧过渡的异形轮廓，没有做多余的直角锐边，一方面是减少3D打印过程中的支撑材料用量，打印完成之后不用花太多时间打磨支撑残留的毛刺，另一方面圆弧轮廓在安装空间比较局促的场景下，能避开周边的管线、小型传感器等外围部件，不会因为棱角突出剐蹭线路表皮造成设备隐患。零件的厚度控制在5mm，采用PLA或者PETG材料打印时就能满足日常的固定受力需求，如果是用于有一定温度的设备周边，换成ABS材料打印也能保持足够的结构强度，不会因为长期受热发生形变导致连接松动。

　　从安装边界来看，零件整体的外轮廓最大宽度在60mm左右，长度方向从最上端的安装孔中心到最下端的凸台末端距离为75mm，安装时只要预留出80mm见方的操作空间，就能顺利完成螺钉的锁紧操作，不需要额外预留太多的避让空间，很适合在紧凑的小型设备内部做辅助连接使用。凸台部分的厚度和主体保持一致，末端做了圆角处理，安装时可以卡入对应构件的预留卡槽内，起到预定位的作用，装配时不用一直手扶着零件对准螺孔，单人就能完成整个安装流程。

　　结构受力层面，三个安装孔的分布位置特意避开了应力集中的转角区域，腰型孔的两端做了圆弧过渡，不会在长期受力的情况下出现孔位开裂的问题。零件表面没有做多余的减重孔设计，因为本身尺寸不大，整体重量很轻，额外开减重孔反而会降低局部的结构强度，对于这类小尺寸固定件来说，保持结构的整体性比刻意减重更有实际意义。实际测试中，当两端固定孔锁紧之后，中间的腰型孔位置可以承受最大30N的横向拉力，完全能满足固定小型传感器、导料挡片、管线卡扣这类轻型构件的使用需求。

　　在实际的设备改造场景中，这类异形支架往往能解决很多标准件无法覆盖的安装问题，比如在小型皮带输送机的侧边加装光电传感器时，标准的L型支架无法避开输送带侧边的加强筋，就可以用这类异形支架跨过加强筋位置，把传感器固定在准确的检测点位；在桌面级3D打印机的挤出头周边加装散热风扇导流罩时，也能通过腰型孔微调导流罩和喷嘴的相对位置，获得更好的散热效果。设计时没有做多余的装饰性结构，所有的轮廓线条都是为了适配安装空间、满足装配需求而设置，没有冗余的结构特征，不管是3D打印小批量制作，还是后期开模做注塑量产，都能保持较低的加工成本。
