自动伸缩垂直清洁扫帚结构设计

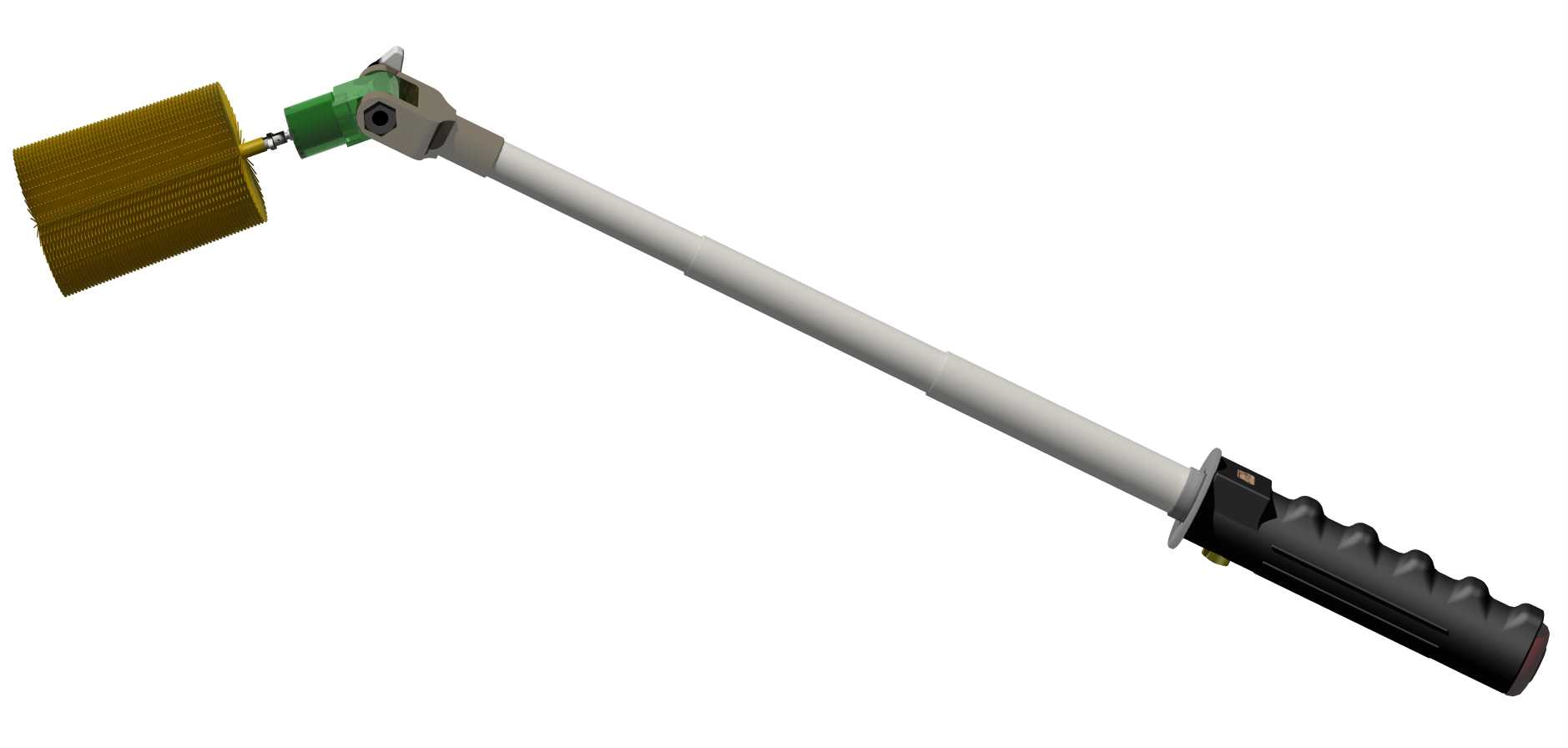

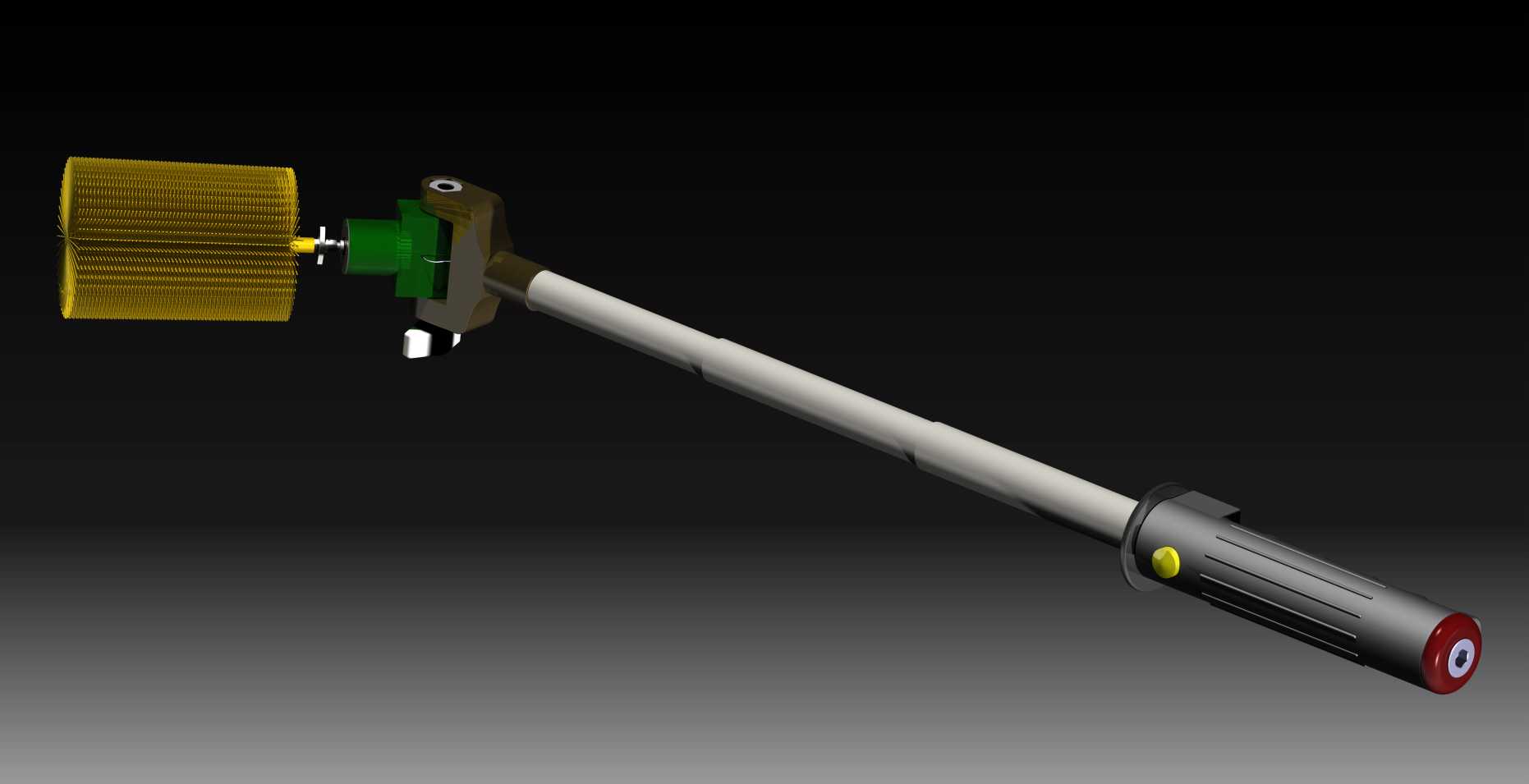

　　日常室内清洁作业中，书柜顶部、吊顶边角、高大柜体上沿等高位区域的积尘清理始终是操作痛点，常规手持清洁工具受长度限制无法触及，踩踏梯具作业既存在跌落风险，也难以灵活调整清洁角度适配不同立面、平面的积尘附着状态，这款自动伸缩式垂直扫帚正是针对这类场景开发的手持清洁设备。从结构组成来看，设备整体分为清洁执行端、伸缩传动杆、手持操控段三个核心部分，清洁执行端采用圆柱状滚刷结构，刷丝选用高密度耐磨尼龙材质，滚刷内置微型传动组件，可在动力驱动下实现自转清扫，相比传统固定式扫帚刷头，旋转滚刷能通过刷毛的连续扫动将附着在物体表面的浮尘、絮状杂物带离接触面，避免干扫过程中扬尘四散的问题。刷头与杆身的连接部位设置了角度调节关节，

　　可根据清洁面的朝向在0到90度范围内调整刷头倾角，无论是垂直的墙面边角、水平的柜顶平面，还是倾斜的装饰线条表面，都能让刷丝与清洁面保持充分贴合，不存在清洁死角。伸缩传动杆采用多节嵌套式薄壁铝合金管材，相邻管节之间设置阻尼定位卡扣，伸展后总长度可覆盖2.8米以内的高位清洁需求，收缩后整体长度不足0.8米，可放入常规家居储物柜中收纳，不会占用过多存放空间；杆身内部布设动力传输线路，将手持端的动力输出与刷头端的滚刷传动组件连通，线路随杆身伸缩同步收放，不会出现线路拉扯、卡滞的问题。手持操控段做了防滑纹理设计，握持区域贴合人手抓握的弧度，表面设置软胶防滑垫，长时间握持操作不易产生疲劳；操控按键设置在握持区域的拇指可及位置，

　　单手握持时即可完成启停、转速档位切换操作，无需双手配合调整，提升高空作业时的操作稳定性；手持段末端内置动力供给模块，采用可重复充电的储能单元供电，充电接口做了密封防护处理，避免清洁过程中浮尘、水汽进入接口造成接触不良，满电状态下可支持连续40分钟以上的清扫作业，满足单次全屋高位清洁的续航需求。设计过程中重点做了杆身的刚度校核，多节伸缩杆完全伸展状态下，末端刷头施加10N的垂直压力时，杆身最大挠度控制在15mm以内，不会出现杆身过度弯曲导致刷头无法贴合清洁面的问题；刷头与杆身的连接关节做了防松设计，调整角度后可自动锁止，清洁过程中不会出现刷头角度自行偏移的情况；滚刷组件做了动平衡校准，高速旋转状态下整机振动幅度控制在0.2mm以内，

　　长时间握持操作不会出现手麻的问题。实际使用场景中，这款设备除了适配家居环境的高位清洁，也可用于小型商铺、办公室等商用场景的高位除尘作业，无需借助登高工具即可完成大部分高位区域的清洁工作，相比传统清洁方式可降低60%以上的高位清洁作业时间，同时消除登高作业的安全隐患。结构设计上充分考虑了易损件的更换便利性，滚刷组件采用快拆结构，按下刷头侧面的锁止按钮即可取下滚刷，方便清理刷丝缠绕的毛发、杂物，也可根据清洁场景更换不同材质的刷头，比如硬毛刷头可用于清理粗糙水泥面、瓷砖缝隙的积垢，软毛刷头可用于清理液晶屏幕、装饰画表面的浮尘，拓展设备的适用范围。整机重量控制在0.7kg以内，单手握持操作无明显负重感，即使是手臂力量较小的使用者也可轻松完成高位清洁操作，杆身表面做了哑光阳极氧化处理，既提升了杆身的耐磨性能，长期使用不会出现表面划痕、掉漆的问题，也不会因反光对使用者造成视觉干扰。
