带法兰凸台多孔位轴座连接构件

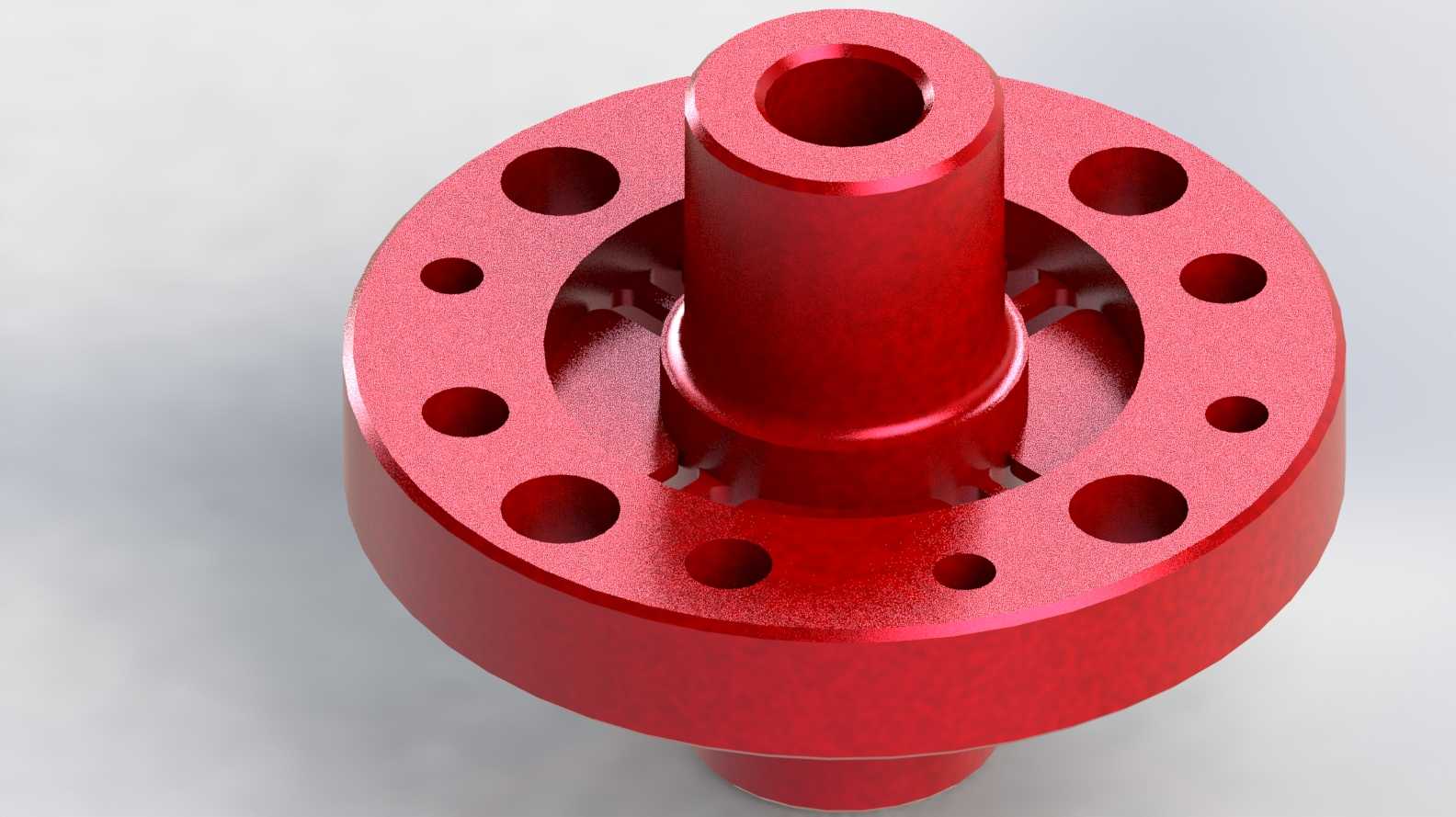

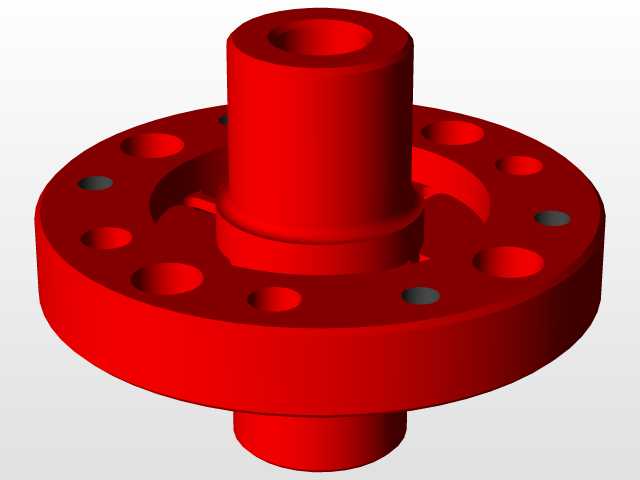

　　该构件属于机械传动系统里的轴系连接定位部件，日常在中小型动力传输工位、工装夹具定位端、自动化输送线的转轴支撑段都能见到这类结构的身影，核心作用是实现中心轴件与安装基面的刚性固定，同时保证轴段的同轴度公差，避免运转过程中出现径向窜动。从结构设计逻辑来看，构件采用一体化成型思路，下部为圆盘式法兰基座，基座上沿圆周方向均匀排布多组安装孔，大小孔间隔分布的设计并非随意设置：大直径孔用于穿装高强度锁紧螺栓，承担主要的轴向拉紧载荷，小直径孔可配合定位销使用，在安装时完成周向角度定位，也可作为辅助螺纹孔用于安装防松挡片、传感器支架这类附属小零件，这种孔位排布方式能让法兰面的压紧应力分布更均匀，避免局部应力集中导致基座变形。

　　法兰中心向上延伸出阶梯式凸台轴段，轴段内部为中空通孔结构，一方面可以减轻构件整体自重，降低转动惯量，适配中高速运转的工况需求，另一方面中空通道可用于穿装走线、输送润滑介质，或是容纳穿过的长轴段，拓展构件的适配场景。凸台根部做了圆弧过渡处理，这个细节是结构强度设计的关键，能有效分散法兰与轴段衔接位置的应力，避免长期受交变载荷时出现根部断裂的问题，凸台外圆的圆柱度公差控制在较高精度等级，可直接作为轴承安装位使用，省去额外加装轴套的工序，压缩装配环节的零件数量。在安装边界层面，法兰盘的外径尺寸匹配常规的安装基面预留孔位，安装时法兰底面与安装面完全贴合，依靠螺栓预紧力产生的摩擦力承担扭矩传递，凸台的轴向高度根据配套轴段的配合长度设计，

　　既保证轴承或轴套的配合长度足够，提供稳定的径向支撑，又不会因为凸台过长导致与周边运动部件发生干涉。实际应用中，这类构件常被用在小型动力头的输出端、3D打印设备的送料辊支撑座、非标自动化设备的转轴定位工位，相比分体式的轴座与法兰拼接结构，一体化的设计减少了装配累积误差，同轴度更容易保证，同时零件数量更少，后期维护拆装的效率更高。设计时还考虑了表面处理的适配性，构件外露的表面可做阳极氧化、喷塑或是镀锌处理，对应不同的使用环境：在潮湿工况下选用镀锌层提升防锈能力，在有轻量化需求的工位选用铝合金材质搭配阳极氧化处理，在重载工况下则可选用45号钢调制处理，满足不同载荷等级的使用需求。孔位的节圆直径经过严格计算，保证每个螺栓的受力均匀，

　　不会出现个别螺栓过载滑牙的情况，中心通孔的直径与配套轴径采用间隙配合公差，方便装配时轴件顺利穿入，同时配合公差控制在合理范围，避免配合间隙过大导致轴段运转时出现晃动。凸台顶端的外圆做了小尺寸倒角，方便安装时轴承、密封件这类零件顺利套入，不会刮伤零件的配合面，法兰盘的外边缘也做了倒角处理，去除加工毛刺，避免安装时划伤操作人员，也能减少应力集中在边缘位置。
