带周向卡槽的快装式法兰连接基座

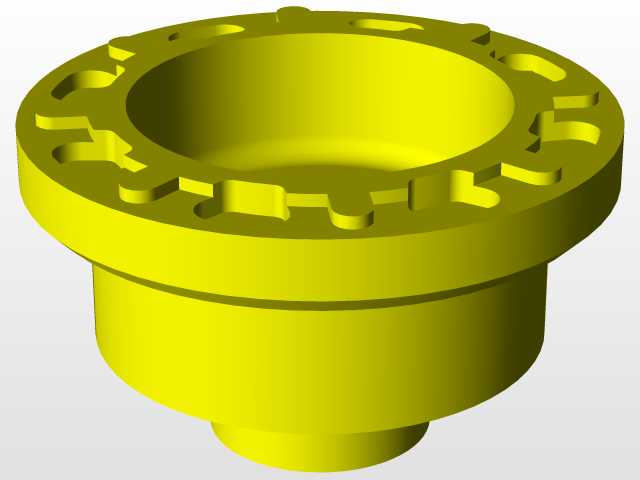

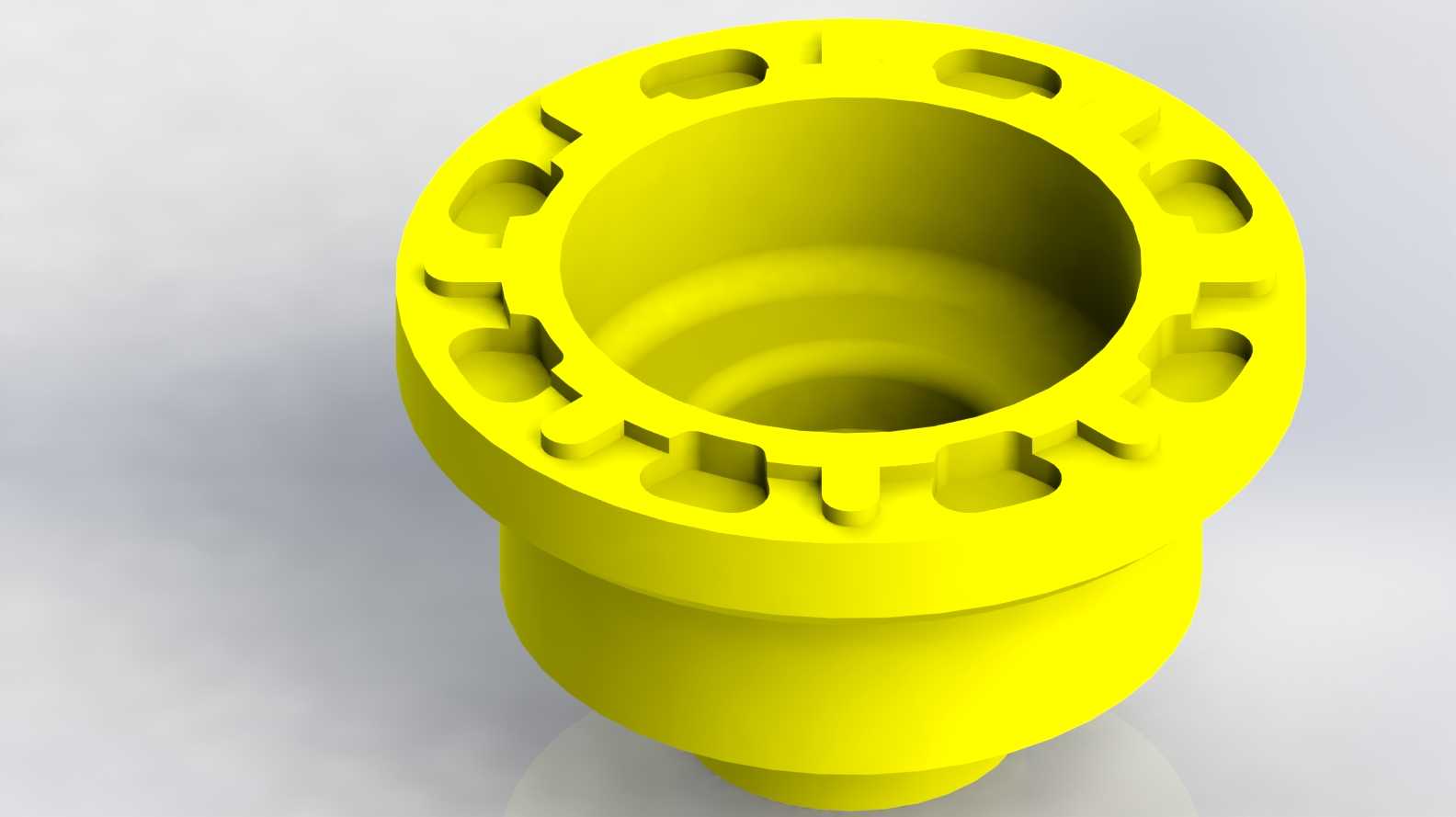

　　日常做非标设备的快拆管路对接时，经常碰到需要频繁拆装、又要保证对接同轴度的工况，这个带周向卡槽的连接基座就是针对这类场景做的结构设计。先从实际安装边界说，基座下部是等直径的圆柱插接段，外径和对接管路的内孔做H7/h6间隙配合，插接深度刚好能覆盖管路端部的密封槽位置，装配时插进去就能自动找正同轴度，不需要额外打表找正，能省不少现场装配的时间。上部的法兰盘边缘做了一圈均匀分布的异形卡槽，不是普通的圆孔或者U型槽，每个卡槽都做了导入斜口和锁止卡位，对应的对接件上只要做对应数量的凸扣，插进去之后旋转15度就能卡紧锁止，不需要拧螺栓，也不需要额外的紧固件，徒手就能完成拆装，特别适合需要频繁打开清理、更换内部滤芯或者检修的管路场景，比如粉体输送管路的观察段、小型实验设备的流体管路对接，用这种结构比法兰螺栓连接快至少三倍，而且不会出现螺栓丢失、锈死拆不开的问题。

　　设计的时候特意把卡槽的受力面做了加厚处理，每个卡槽的锁止面都和基座的中心轴线垂直，能承受轴向的拉脱力，不会因为管路内部有压力就脱开，卡槽之间的连接筋宽度也做了有限元校核，在常用的0.6MPa工作压力下，筋位的变形量控制在0.1mm以内，不会因为变形导致锁止失效。基座内部是阶梯式的中空结构，不是等直径的通孔，下部插接段的内孔和对接管路通径一致，上部法兰端的内孔做了扩大的沉台，刚好可以嵌入平垫或者O型密封圈，装配的时候密封圈被压在沉台端面和对接件之间，不需要在管路上额外加工密封槽，降低了对接管路的加工精度要求，普通的切管机切出来的PVC或者PP管，只要端面平整就能直接用。

　　外形上整个基座没有尖锐的棱角，所有转角都做了R2以上的圆角过渡，一方面是注塑加工的时候能减少应力集中，避免成型后出现开裂，另一方面现场操作的时候也不会划伤手，毕竟快装结构很多时候是徒手操作，圆角处理能大幅降低操作时的磕碰风险。周向的卡槽一共做了8个，均匀分布在法兰盘的外圆上，不管对接的时候旋转到哪个角度，只要凸扣对准卡槽就能插进去，不需要刻意对位，对现场操作人员的技能要求很低，不用看装配标识也能装对。

　　从使用场景来看，这种结构除了用在工业管路对接，也可以用在3D打印设备的耗材快换接头、小型真空设备的腔体快开结构上，因为没有多余的外露零件，清洁起来也很方便，食品、医药行业的小型输送管路也能适用，只要更换对应的食品级材质就行。设计的时候没有做多余的装饰结构，所有的结构特征都是为了功能服务，法兰盘的厚度刚好能满足卡槽的受力要求，没有多余的壁厚，既节省材料，也能减少注塑成型时的缩痕问题，下部插接段的外圆做了0.5度的脱模斜度，既不影响配合精度，也能方便注塑脱模，批量生产的时候良率更高。

　　安装的时候不需要专用工具，只要把下部插接段抹点肥皂水或者密封脂，插进对接管路里，再把带凸扣的对接端对准卡槽压进去旋转到位就行，拆卸的时候反向旋转就能拔出来，维护的时候不需要带扳手之类的工具，徒手就能操作，特别适合高空或者狭窄空间里的管路维护，不用腾出手来拿紧固件或者工具。内部的阶梯孔设计还能起到一定的导流作用，流体从下部管路进来，经过阶梯处的缓流，不会因为通径突然变化产生太大的湍流，能减少管路的振动和噪音，对输送有细小颗粒的流体时，也能减少颗粒对密封面的冲刷，延长密封圈的使用寿命。
