带限位凸台圆形快装式功能组件

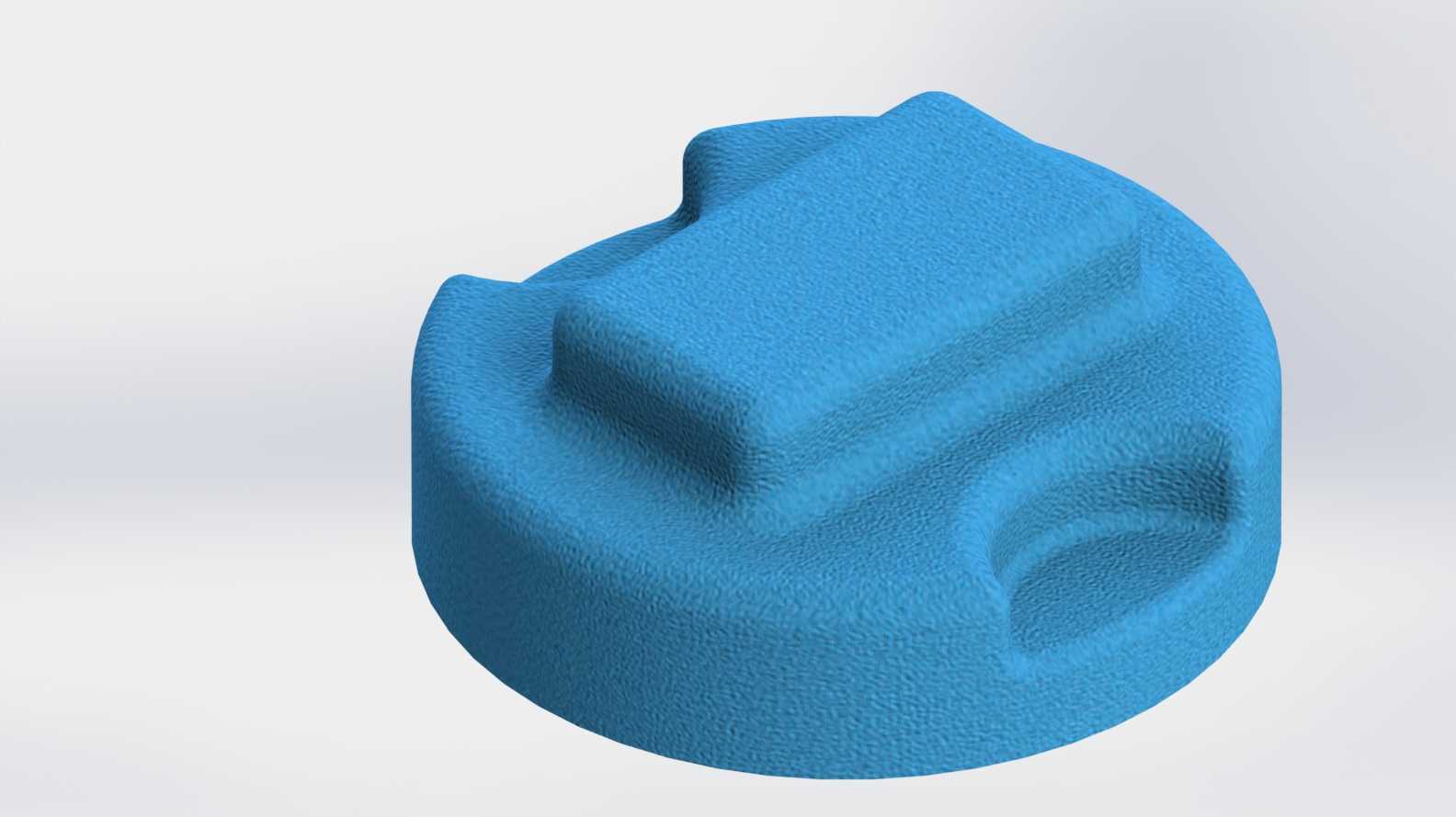

　　拆装时很容易因为受力不均导致配合面磨损。设计这类结构的时候，首先要考虑的是安装边界的适配性，圆形基座的外径需要和对应安装座的内孔做间隙配合，配合公差一般选H7/h6的间隙配合等级，既保证拆装时的顺畅度，又不会因为间隙过大出现定位偏移，基座的高度需要根据安装座的沉孔深度来确定，保证安装完成后基座顶面和安装座表面齐平，不会出现凸起或者凹陷影响后续模组的安装。顶面的矩形凸台并非单纯的装饰结构，其尺寸需要和对接零件的限位槽做匹配，凸台的两个侧面承担周向定位的作用，避免组件在承受周向扭矩时出现转动，凸台的高度需要比对接槽的深度小0.1到0.2毫米，保证装配时凸台能完全嵌入槽内，同时不会因为凸台过高导致两个配合面无法完全贴合。在日常的小型工装快换、桌面级功能模组搭建场景里，这类带一体成型限位结构的圆形基座组件，往往承担着定位、承载、快拆衔接的核心作用，很多做小型自动化工位改造、3D打印功能治具设计的工程师，在做模块化快换结构选型时，都会优先考虑这类一体化成型的结构件，避免多零件装配带来的累积公差问题。从结构本身来看，整个零件采用圆形基座作为主体承载结构，基座顶面设置有凸起的矩形限位凸台，凸台侧面做了自然的过渡圆角，避免应力集中在凸台与基座的衔接位置，同时在基座边缘预留了内凹的弧形扣手位，方便操作人员在拆装时手指施力，不需要额外设计抠取槽或者拆卸顶出结构，这一点在小尺寸快换结构里非常实用，毕竟小尺寸零件如果没有预留施力位置，

　　边缘的弧形内凹结构，除了作为拆装施力位之外，还可以作为周向定位的辅助标识，安装时只需要将内凹位置对准安装座上的定位标记点，就能快速对准凸台和限位槽的位置，不需要反复调整角度，能有效提升装配效率。从实际使用场景来看，这类结构可以应用在小型工装的快换接头、桌面级设备的功能模块基座、3D打印治具的快装底座等位置，相比传统的螺丝固定方式，这种带限位的快装结构不需要额外工具就能完成拆装，更换不同功能的组件只需要几秒钟，非常适合需要频繁更换功能模组的小批量生产工位。在结构强度设计上，整个零件采用等壁厚设计，基座的壁厚保持均匀，避免3D打印或者注塑成型时出现缩痕、翘曲等成型缺陷，凸台和基座衔接的位置做了R2左右的圆角过渡，

　　既可以减少成型时的应力集中，也能提升零件承受冲击载荷的能力，在频繁拆装的使用场景下，不会因为应力集中导致凸台从基座根部断裂。另外，基座的底面设计为完全平面，不需要额外设置定位销或者螺丝孔，依靠圆形配合面和凸台的周向限位就能完成完全定位，简化了安装面的加工要求，对应的安装座只需要加工出对应尺寸的圆形沉孔和矩形限位槽即可，不需要额外加工销孔或者螺纹孔，降低了配套安装结构的加工成本。很多工程师在设计这类快装结构时，容易忽略拆装施力位的设计，要么把整个外圆做成完整的圆柱面，导致拆装时没有施力点，只能用工具撬取，很容易刮伤配合面，要么额外设计突出的拔取结构，增加了零件的整体尺寸，占用过多安装空间，而这种在基座边缘直接做内凹弧形扣手的设计，

　　既没有增加零件的外轮廓尺寸，又给操作人员预留了足够的施力空间，手指可以直接扣入内凹位置，向上施力就能轻松把组件从安装座里取出，即使戴着手套操作也能顺利完成拆装。在尺寸链核算的时候，需要重点关注凸台和限位槽的配合间隙，间隙控制在0.05到0.1毫米之间最为合适，间隙太小会导致拆装阻力过大，甚至出现卡滞的情况，间隙太大则会导致定位精度不足，影响后续功能模组的工作精度。同时基座的外圆和安装沉孔的配合长度也需要控制，配合长度一般取基座外径的0.3到0.5倍，配合长度太短会导致组件安装后出现倾斜，配合长度太长则会增加拆装的阻力，还会提升配合面的加工精度要求。这类一体化结构的另一个优势是不需要额外装配其他零件，整个组件为单一零件，不存在装配误差，也不会出现螺丝松动、零件脱落等问题，可靠性比多零件装配式的结构更高，在一些有振动的工作场景下，也能保持稳定的定位精度，不需要定期检查紧固件的松紧程度。
