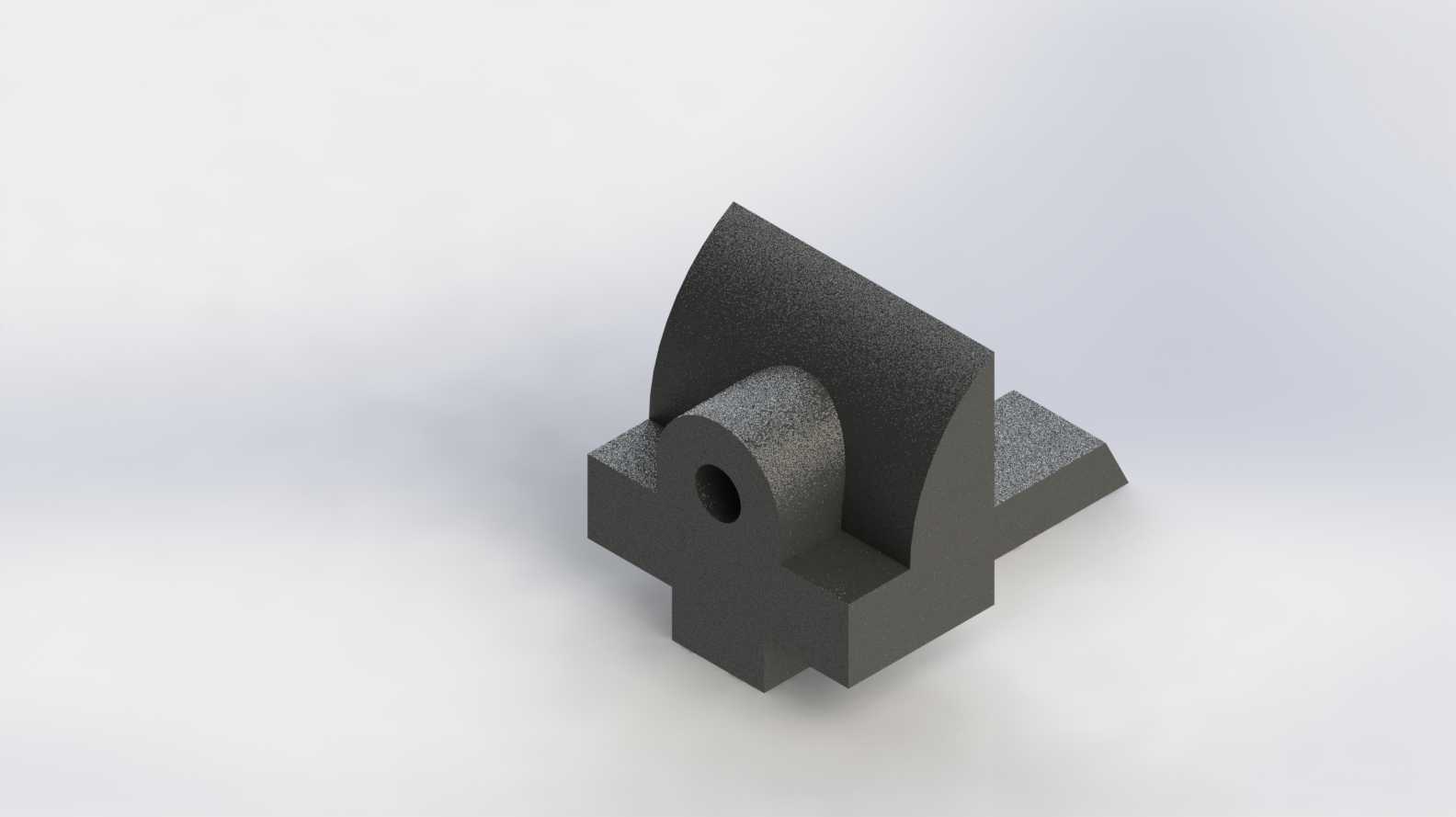

带弧形立板的十字基座铰接支撑构件

　　该构件属于小型设备铰接支撑类结构件，常见于桌面级工装夹具、小型自动化执行机构的末端定位单元，也可作为3D打印定制化实验装置的连接支座使用，在教学实验台架、创客DIY设备、小载荷非标机构中承担铰接转动与基座固定的双重作用。从结构布局来看，构件底部采用十字形凸台基座设计，十字凸台的四个伸出边可嵌入对应安装槽内，实现安装时的快速定位，避免支座在受侧向力时发生周向转动，相比整块方形底板，十字基座在保证定位精度的前提下减少了与安装面的接触面积，降低了安装面平面度误差对装配精度的影响，同时减少了打印或加工时的材料消耗。基座上方设置同轴的铰接耳座，耳座中心加工有贯通的销轴孔，孔位与基座安装面保持垂直公差，

　　保证穿入销轴后铰接件的转动平面与安装基准面平行，避免转动过程中出现卡滞或偏磨问题。耳座后侧连接一块弧形立板，立板的弧形面从耳座顶部向后下方延伸至十字基座的后侧凸台上方，形成三角支撑结构，可有效抵消铰接部位受载时对耳座根部产生的弯矩，避免耳座与基座连接位置出现应力集中断裂的问题，弧形过渡的结构相比直角加强筋，在3D打印成型时无需添加额外支撑，减少了后处理工作量，同时应力传递路径更平缓，不会出现直角位置的应力突变问题。构件右侧伸出的短平凸台可作为限位块使用，当铰接件转动到设定角度时，会与该凸台接触实现硬限位，无需额外安装限位螺钉，简化了整体机构的零件数量。从安装边界来看，十字基座的四个凸台端面为装配基准面，

　　安装时需保证基准面与安装基板完全贴合，销轴孔的中心高为固定值，选型时需匹配对应铰接件的转动中心高度，避免出现转动干涉；构件后侧弧形立板的外弧面为非安装面，设计时预留了足够的避让空间，不会与铰接件转动时的运动轨迹发生干涉。在实际应用场景中，这类小尺寸支撑构件多用于载荷不超过50N的轻载机构，比如小型物料拨杆的转动支座、传感器角度调节支架、实验台的样品夹持定位座等，采用3D打印制作时可根据实际安装需求快速调整十字基座的尺寸、销轴孔的直径以及弧形立板的厚度，无需开模即可快速适配不同的非标安装场景。设计过程中需要重点关注几个公差配合点：一是销轴孔与销轴的配合间隙，若采用3D打印工艺制作，需预留0.1-0.2mm的间隙补偿打印收缩量，

　　保证销轴转动顺畅；二是十字凸台与安装槽的配合公差，采用间隙配合即可，方便拆装调整；三是弧形立板与耳座连接位置的圆角过渡，圆角半径不小于2mm，避免打印时出现层间结合力不足的问题。该构件的功能集成度较高，将基座定位、铰接支撑、加强防护、转动限位几个功能整合在单个零件上，减少了装配环节的零件数量，降低了小机构的装配复杂度，同时一体化的结构避免了多个零件装配带来的累积误差，提升了机构的运行稳定性。在受力特性上，当铰接部位受到垂直向下的载荷时，力通过耳座传递到下方的十字基座，同时后侧弧形立板会分担部分弯矩，将力传导到后侧的基座凸台上，整体受力分布更均匀，相比无加强的单耳座结构，承载能力可提升40%以上；当受到侧向载荷时，十字基座的四个凸台卡在安装槽内，可提供足够的抗扭转力，避免支座发生侧翻。
