带定位凸台多孔法兰式连接基座结构

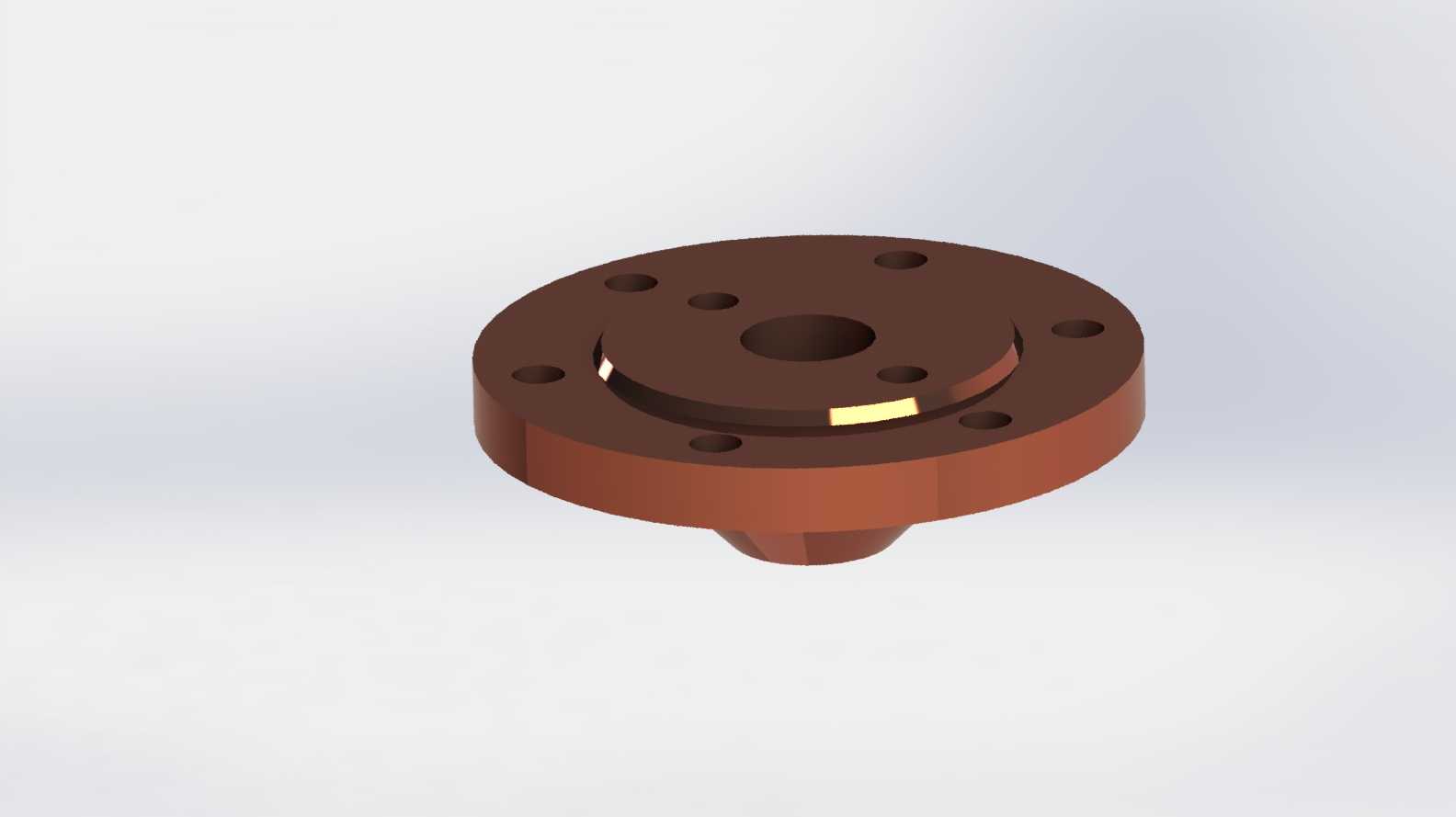

　　日常做非标设备结构设计时，这类带定位凸台的法兰式连接基座，是管路对接、模组安装、执行元件固定场景里用得极多的一类零件，尤其是小批量试制、定制化设备改造的项目里，用3D打印工艺做这类结构件，能省去开模周期，快速完成装配验证。先从实际安装边界说起，这个零件的主体是圆盘式法兰结构，法兰端面上均匀分布了多个沉头安装孔，孔位的分度圆直径是设计时最先敲定的参数，要匹配对应安装面的预留螺孔位置，保证装配时不需要额外扩孔、改孔，沉头孔的深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出法兰表面，避免和周边转动部件、密封件产生干涉。法兰中心是贯通的通孔，孔径根据过轴、过流或者穿线缆的实际需求设定，孔壁的粗糙度在3D打印时可以通过调整层厚控制，要是用作流体介质通路，后续做简单的内壁打磨就能满足密封要求，要是用作穿线过孔，打印后的原生粗糙度就足够，不会刮伤线缆外皮。

　　从功能特性上看，法兰下端延伸出的同轴凸台是核心定位结构，这个凸台的外径和对应安装座的定位孔采用小间隙配合，装配时先把凸台卡入定位孔，就能自动完成零件的同轴度找正，不需要反复打表调整位置，能大幅缩短现场装配的时间。法兰端面靠近内孔的位置，设计了一圈环形凹槽，这个凹槽有两个作用，一是可以嵌入O型密封圈，当这个基座用在气路、液路的对接位置时，密封圈被压在凹槽和对接面之间，能实现端面静密封，避免介质泄漏；二是如果用作机械传动部件的连接座，这个凹槽可以容纳端面轴承的外圈，给轴承提供轴向定位，省去额外的轴承压盖零件，简化整体装配结构。凹槽侧面预留的小缺口，是为了方便拆卸时用撬棍取出密封圈或者轴承，避免硬撬损坏零件端面。

　　设计这类零件的时候，要先明确实际使用场景的载荷情况，如果是用作静态的管路连接，3D打印的填充率设置在30%左右就能满足强度要求，壁厚控制在3mm以上就可以承受常规的管路压力；如果是用作传动部件的支撑基座，填充率要提升到60%以上，同时凸台和法兰连接的位置要做圆角过渡，避免应力集中导致零件在受交变载荷的时候断裂。很多新手设计这类法兰件的时候，容易忽略安装孔的位置和凸台的同轴度公差，要是孔位分度偏差超过0.1mm，装配时螺钉就会强行拉扯零件，导致安装后出现内应力，时间长了零件容易变形，甚至出现密封失效的问题，所以建模的时候要先画中心轴线，所有孔位、凸台、内孔都以这条轴线为基准做阵列或者同轴约束，从建模阶段就保证形位公差符合装配要求。

　　再说说实际应用的细节，这类结构在小型自动化设备的气路分配模块、桌面级工装夹具的固定基座、3D打印设备自身的喷嘴连接座上都能用到，尤其是小批量定制的生产线，每个工位的安装位置可能存在细微差异，用3D打印制作这类连接基座，可以根据现场实测的尺寸快速调整模型，当天就能打印出适配的零件完成改造，比外协机加工的周期短很多，成本也更低。安装的时候要注意，法兰端面和对接面之间要保证清洁，没有残留的打印支撑、毛刺，不然会导致贴合不紧密，出现密封泄漏或者定位偏移的问题；如果是用PLA材料打印，使用环境温度不能超过60摄氏度，要是用在温度更高的场景，要更换PETG或者ABS材料打印，避免零件受热变形失效。另外法兰上的安装孔数量，是根据实际需要的连接强度确定的，6个均匀分布的孔位可以承受均匀的轴向拉力，要是有偏载的情况，可以在受力大的一侧额外增加孔位，或者局部加厚法兰的壁厚，提升局部的结构强度。

　　很多人觉得3D打印的零件强度不够，其实只要结构设计合理，填充参数设置得当，这类连接基座完全可以满足中低载荷场景的使用需求，而且3D打印可以做出传统机加工很难实现的异形内部流道，要是把这个基座用作流体分配件，还可以在内部设计分流道，把单一入口的介质分成多个出口，省去外接分流接头的步骤，让整体结构更紧凑。建模的时候还要注意，所有的棱边都要做0.5mm左右的倒角，一是避免打印后出现锋利的边角划伤操作人员，二是装配时倒角可以起到导向作用，方便凸台顺利插入定位孔，密封圈也能顺着倒角滑入凹槽，不会被切边损坏。
