双接口连通式流体转接支撑构件

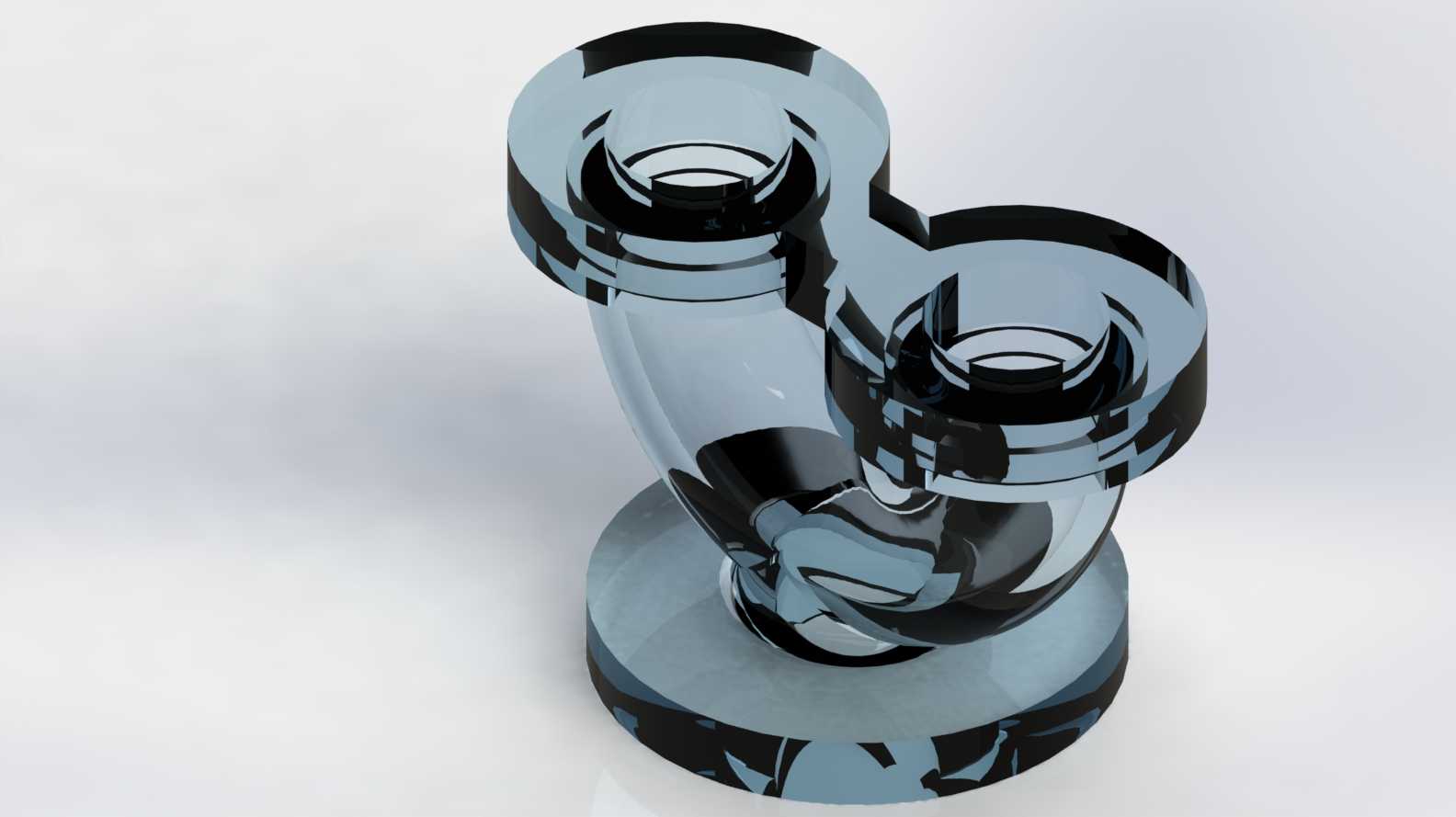

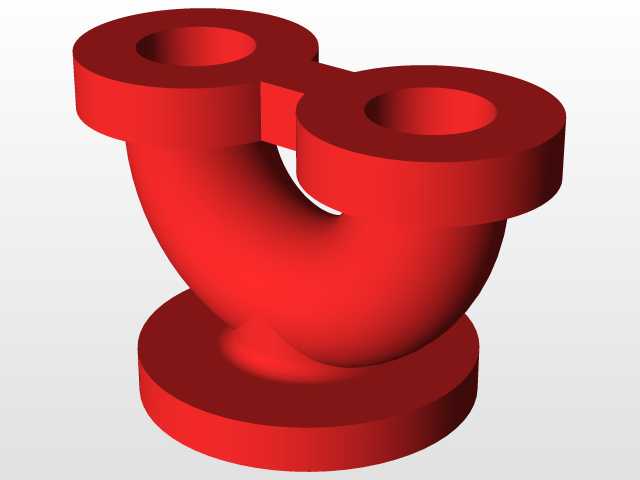

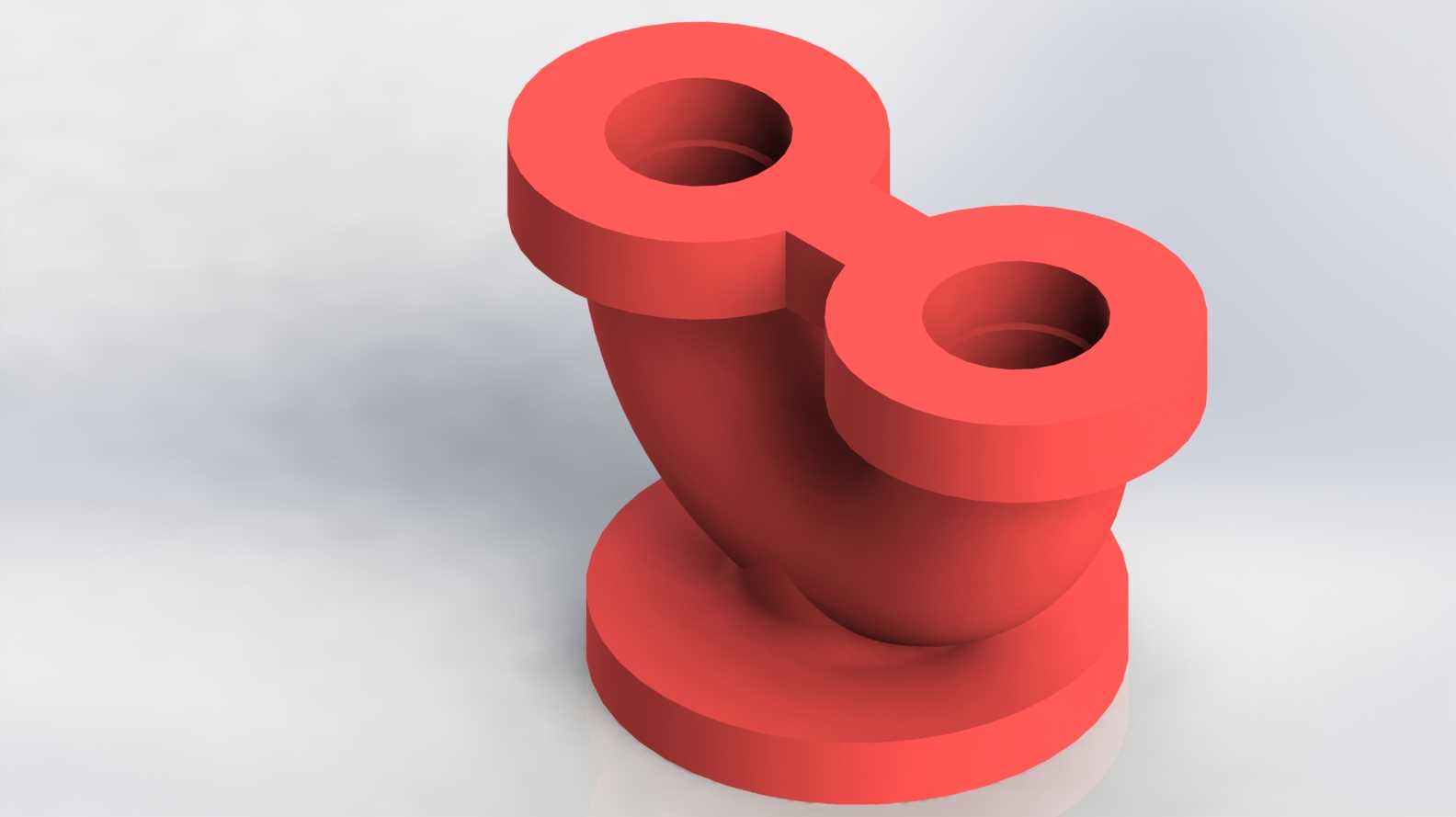

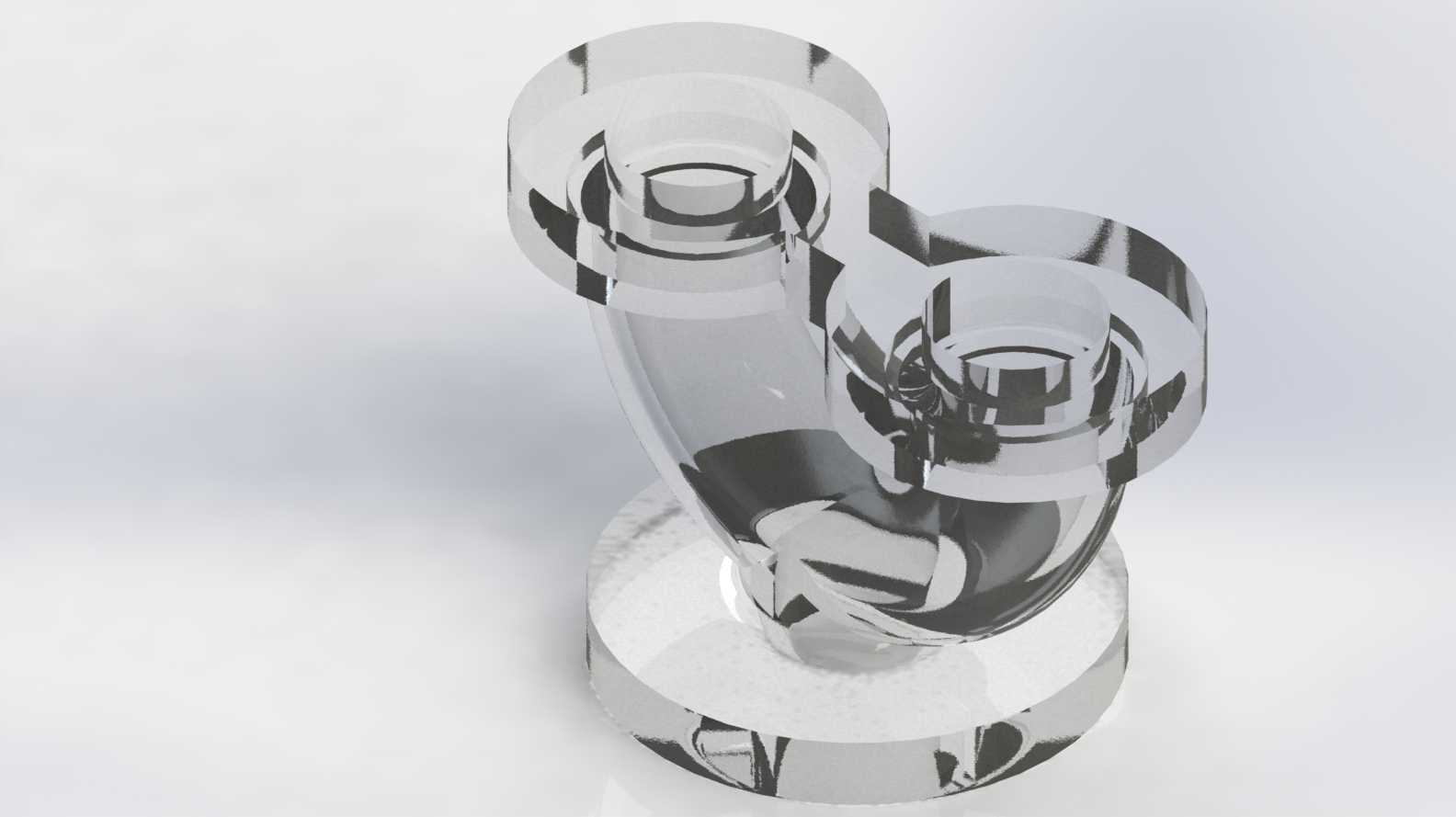

　　该构件属于流体管路系统中的转接支撑类零件，在工业流体输送、小型实验台管路搭建、桌面级流体设备集成场景中应用较多，主要承担两路管路的汇流转接、同时为管路接口提供刚性支撑定位的作用，避免管路接头处长期受流体脉动、设备振动影响出现密封失效、接口松脱的问题。从结构设计逻辑来看，构件整体采用一体化流线型构型，底部设置圆形安装法兰面，法兰面预留均匀分布的安装孔位，可通过螺栓直接固定在设备安装基板、台架面板上，安装时需保证法兰面与安装基面的平面度公差不超过0.05mm，避免安装应力导致构件本体出现微变形，影响内部流道的通畅性。上部设置两个同轴度公差控制在0.03mm以内的圆柱形接口，两个接口的中心距经过精准核算，

　　既保证外接管路的弯折半径符合常规软管、硬管的最小弯曲要求，又尽可能压缩构件整体占用空间，适配紧凑安装空间下的管路布局需求。两个接口的内壁均设计有标准密封槽，可适配O型圈、平垫等常规密封件，接口外壁设置防滑纹路与卡接台阶，既可以适配快插式管路接头，也可以通过卡箍、螺纹锁紧的方式连接硬管，满足不同压力等级下的管路连接需求。连接两个接口与底部法兰的过渡段采用大圆弧流线型设计，一方面是降低流体在构件内部流转时的沿程阻力，减少流体紊流、涡旋的产生，降低流体输送过程中的压力损失，另一方面流线型过渡结构可以有效分散构件承受的载荷，避免直角过渡处的应力集中问题，提升构件整体的结构强度，在承受1.6MPa以内的流体静压力时，不会出现结构变形、

　　开裂的问题。在实际选型应用时，需要先确认安装基面的预留空间，底部法兰的外径尺寸需匹配安装位的开孔范围，两个上部接口的朝向可根据管路走向需求在建模阶段调整角度，无需重新制作模具即可适配不同的管路布局方案。构件的壁厚经过均匀化处理，整体壁厚差控制在0.2mm以内，既可以满足3D打印工艺的成型要求，减少打印过程中的支撑用量、降低成型内应力，也适合采用注塑、精密铸造工艺进行批量生产，不同工艺生产的构件可分别适配低压流体输送、腐蚀性流体输送等不同工况需求。在装配环节，该构件可直接替代传统的直角弯头加三通加独立支架的组合方案，减少管路系统中的接头数量，也就减少了潜在的泄漏点，同时一体化的结构省去了多个零件拼接装配的工序，

　　能有效提升管路装配的效率，降低现场安装的人工成本。日常运维过程中，该构件的流线型内壁无清洁死角，在输送带有少量杂质的流体时，不易出现积料堵塞的问题，可减少管路系统的运维清理频次。针对有特殊流体兼容性需求的场景，可在建模阶段调整构件的壁厚参数、更换成型材质，比如采用透明光敏树脂打印可用于实验台的流体流向观察，采用金属材质3D打印可适配高压、高温的流体输送场景，整体结构的拓展性较强，可适配多类不同的工业应用场景。
