T型偏心轴类3D打印功能结构件

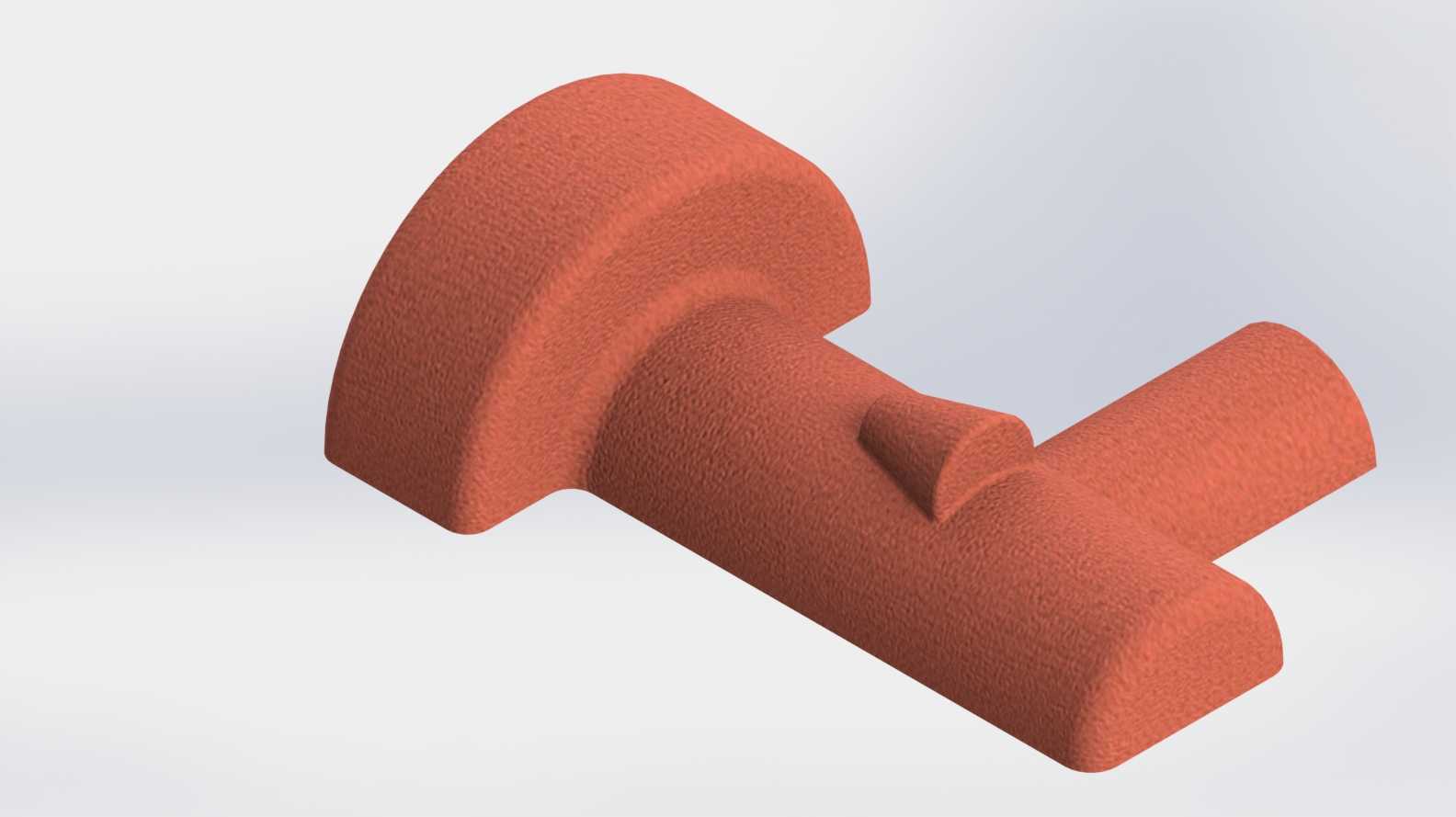

　　做结构设计这么多年，经手的非标传动构件里，这类偏心T型轴件的应用场景其实比很多人想象的要广，小到桌面级小型自动化设备的间歇拨动机构，大到3D打印定制化的小型工装夹具定位组件，都能看到这类结构的身影。这次建模的这个构件，核心是把偏心轮的驱动功能和横向销轴的定位功能整合到了单一零件上，省去了传统结构里偏心轮和销轴装配的同轴度调试环节，对于小批量定制、快速迭代的项目来说，能省不少装配调校的时间。

　　从实际用途来看，这个构件主要用在需要小行程往复拨动的工位上，比如小型分拣设备的料道挡料机构，或者桌面级实验装置的周期性顶出单元，靠大直径端的偏心轮廓在转动时产生的固定行程位移，带动配套的拨叉或者滑块做规律往复，横向伸出的轴段则用来安装轴承或者直接穿入安装座的孔位做旋转支撑，中间凸起的小定位台，是用来卡装复位扭簧的限位结构，避免扭簧在轴转动时发生周向滑移，保证复位动作的一致性。

　　设计思路上没有走传统机加工件的拆分思路，而是完全贴合3D打印的工艺特性做了一体化整合，要是按常规机加工的方式做这个结构，得先车削轴杆，再铣削偏心轮轮廓，最后还要加工中间的扭簧定位凸台，工序多不说，不同工序的装夹误差累积下来，偏心距的精度很难控制在小设备需要的0.1mm公差范围内，而一体化打印的话，只要建模时把偏心距、各段轴径的参数设置准确，打印完成后只需要简单去除支撑就能使用，不需要二次装夹加工，对于打样阶段的方案验证来说效率提升非常明显。

　　外形尺寸和安装边界这块，建模时特意做了适配性的参数预留：大直径偏心轮端的外圆做了R2的圆角过渡，避免转动时和配套的拨叉槽口发生锐边剐蹭，也减少打印过程中的层间应力集中，防止轮缘位置在反复受力后出现层裂；横向支撑轴段的直径公差按H7的配合基准做了偏移，打印后如果是用PLA材质的话，能直接和标准6000系列微型轴承内圈形成过渡配合，不需要额外打磨；偏心轮的偏心距设置为4mm，对应输出的往复行程是8mm，刚好覆盖大部分小型料道挡料、样品顶出的行程需求，要是有特殊行程要求，只需要修改偏心轮中心和轴段中心的偏移参数就能快速调整，不需要重构整个零件的建模特征。

　　中间的扭簧定位凸台高度设置为3mm，宽度和配套的标准扭簧簧丝间隙匹配，安装时扭簧的一个支脚卡在凸台侧面，另一个支脚固定在安装座上，轴转动时就能靠扭簧的扭力实现自动复位，不需要额外加装复位弹簧的固定结构，进一步压缩了整个机构的安装空间。整个构件的轴向总长度控制在42mm，偏心轮的最大外圆直径是22mm，安装时只需要在安装板上开一个对应轴径的通孔，外侧加一个轴用挡圈就能完成轴向固定，不需要复杂的安装座结构，对于空间紧凑的小型设备来说非常友好。

　　另外在结构细节上，所有的棱边都做了0.5mm的倒角处理，一方面是避免3D打印过程中出现锐边翘曲，另一方面也防止装配时划伤操作人员或者配套的其他零件；轴段的末端做了15度的导入倒角，方便安装时穿入轴承或者安装孔，不需要额外修磨导入端。考虑到3D打印件的层间结合强度问题，建模时把受力最大的偏心轮和轴段衔接位置做了2mm的圆弧过渡，避免应力集中导致的断裂，实际测试下来，用PETG材质打印的话，能承受15N的径向拨动力，完全满足小型自动化设备、教学实验装置的使用需求。

　　这类一体化结构的优势还在于维护成本低，传统拆分式的偏心轴组件，用久了偏心轮和轴的配合位置容易出现松动，导致行程偏差，需要定期紧固顶丝或者更换配合件，而一体化打印的构件不存在装配松动的问题，只要打印材质的强度满足工况要求，长期使用的行程精度稳定性比拆分装配的结构更好，特别适合那些不需要大负载、但是对动作一致性要求高的轻载工位。
