弯弧导流式安装基座结构件

　　在工业通风、物料气力输送以及小型设备的风道接驳场景中，这类弯弧结构的安装基座是很容易被忽略但直接影响系统运行效率的部件。很多现场做管路改造或者小型集成设备组装的时候，常遇到直角风道转角处风阻过大、积料残留的问题，尤其是输送轻质粉体或者需要平顺气流的散热、排风场景，直角转角带来的局部阻力系数能达到1.2以上，不仅会提升风机的负载功耗，长期运行还会在转角处堆积物料，造成管路通径缩小，甚至引发堵塞故障。这个构件的设计核心就是用平滑的大曲率弯弧面替代传统的直角转角结构，从流道形态上降低局部阻力，经过曲率匹配的弧面可以让气流或者料流顺着弧面平顺转向，实测同通径下局部阻力系数能降到0.3以内，大幅降低系统的动力损耗。

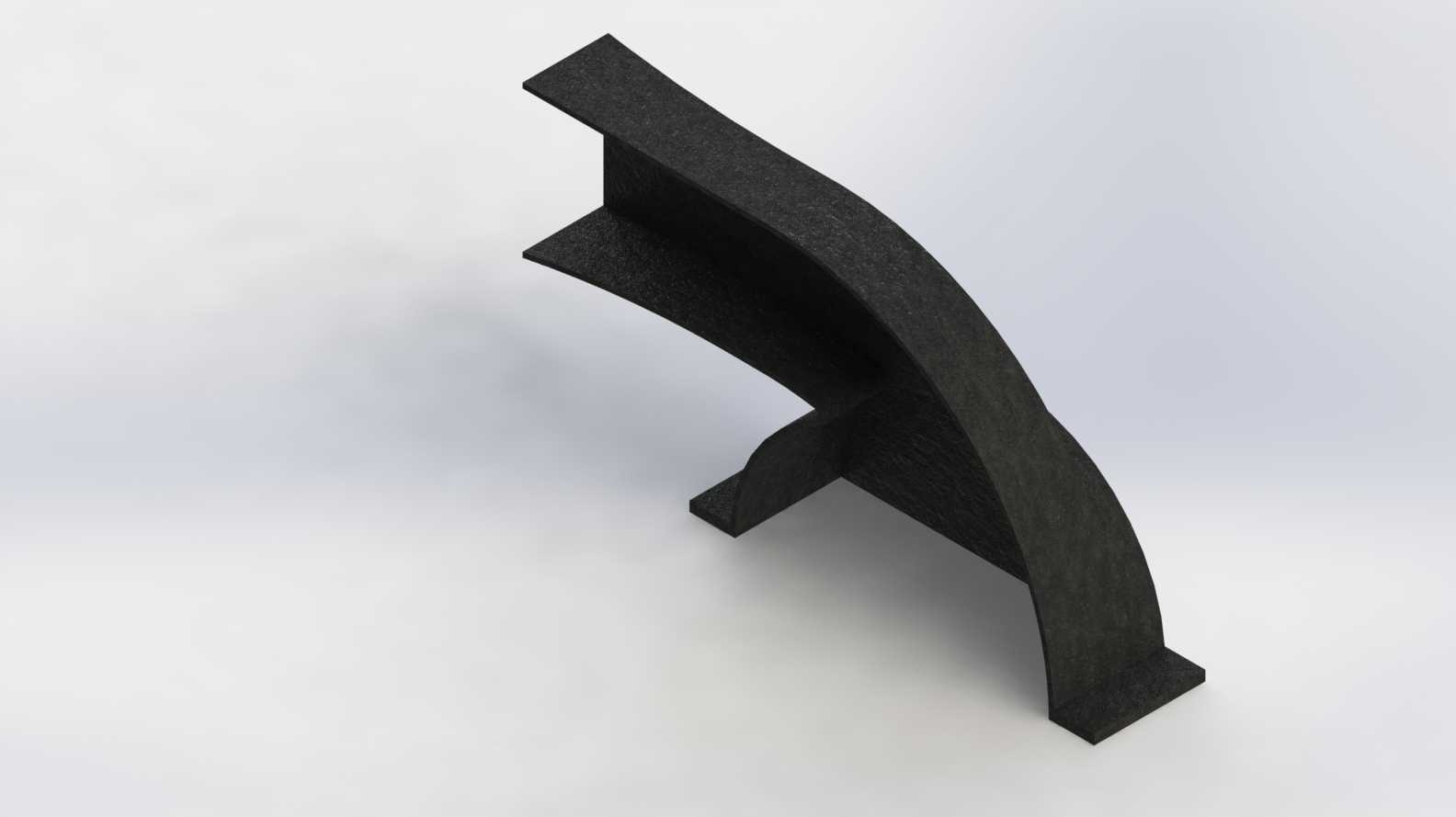

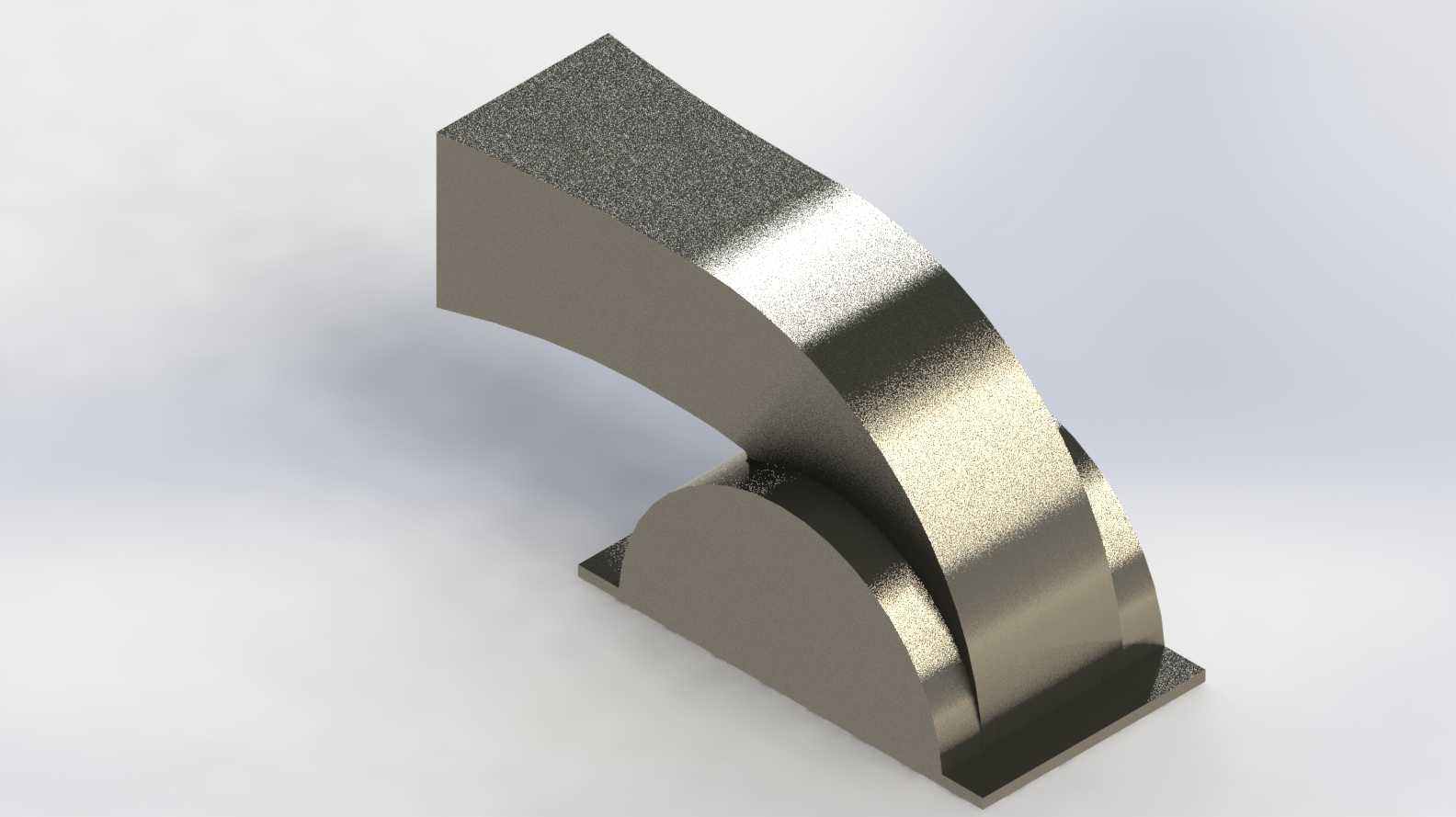

　　从结构形态上看，构件底部带有平直的安装法兰边，法兰边上预留了对应的安装孔位，安装时可以直接通过螺栓配合密封垫片固定在设备的出风口或者管路的对接端面上，不需要额外做焊接或者现场裁切适配，法兰边的平面度控制在0.1mm以内，能保证对接后的密封性能，避免出现漏风、漏料的问题。主体的弯弧段采用等壁厚设计，壁厚根据常用的工程塑料3D打印或者钣金折弯、注塑成型的工艺特性做了匹配，不管是采用FDM3D打印做小批量验证，还是开模注塑做量产，或者用薄钢板折弯焊接做金属材质版本，都能直接套用这个结构模型，不需要再做壁厚的二次调整。弯弧段的内侧做了平滑的过渡圆角，没有尖锐的棱角，一方面是减少流体通过时的湍流产生，另一方面也能避免应力集中，提升构件的结构强度，在承受管路内的正压或者负压时，不会因为应力集中出现开裂变形的问题。

　　在实际选型适配的时候，需要重点关注安装边界的尺寸匹配：底部法兰的外轮廓尺寸要和对接端的安装面尺寸对应，螺栓孔的孔距要和对接端的预装孔位对齐，避免出现安装错位；弯弧段的转弯半径要根据现场的管路布局空间确定，这个模型的转弯半径是按照常用的1.5倍通径设计，兼顾了流道效率和空间占用，如果现场安装空间受限，可以在保证弧面平滑过渡的前提下适当缩小转弯半径，但不建议小于1倍通径，否则会明显提升流阻。构件的出口端同样带有对接法兰结构，可以直接对接同规格的直段管路或者其他功能部件，不需要额外做转接件，减少了管路系统的零件数量，也降低了泄漏点的数量。

　　从设计思路上来说，这个构件没有采用复杂的加强筋结构，而是通过弧面自身的结构刚度来承受载荷，大曲率的弧面本身就具备很好的结构强度，在常规的管路工作压力下，不需要额外加加强筋就能满足刚度要求，同时光滑的内外壁面也不会出现积料、积灰的问题，日常维护的时候只需要用压缩空气吹扫就能清理干净，没有清洁死角。如果是用于有腐蚀性介质的场景，可以直接在这个模型的基础上调整壁厚，更换对应的耐腐蚀材质，不需要改动整体的结构形态；如果是用于有保温要求的场景，也可以在构件的外表面预留保温层的安装空间，适配不同的现场使用需求。

　　很多刚入行的结构设计人员在做这类流道构件的时候，常犯的错误就是直接用直角拼接，忽略了流阻的影响，最后现场调试的时候才发现风量或者输送量达不到设计要求，再回头改结构就会耽误项目进度。这个构件的模型已经把流道曲率、安装接口、壁厚工艺性都做了优化，直接套用就能避免很多常见的设计问题，不管是做小型除尘设备的风道转角，还是做3D打印设备的散热风道，或者做小型物料输送系统的转向段，都能直接适配，减少重复建模的工作量，也能保证结构的合理性和可靠性。在做装配验证的时候，可以直接把这个模型导入到整体装配体中，检查和周边部件的干涉情况，弯弧段的外轮廓做了最小化的尺寸优化，不会占用过多的安装空间，在紧凑的设备布局中也能顺利安装。
