弯臂式安装固定轴承支撑座结构

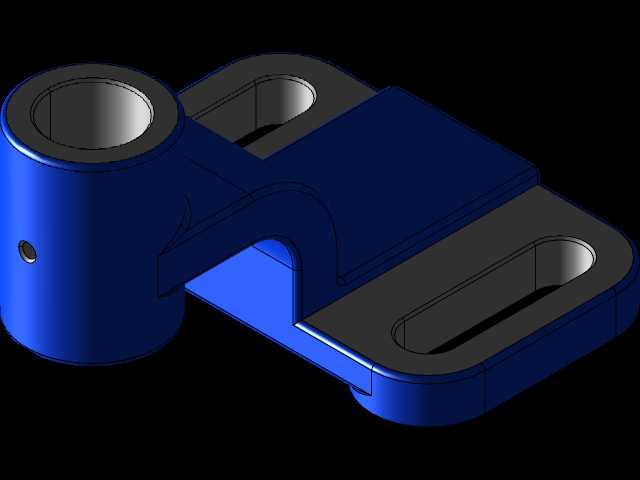

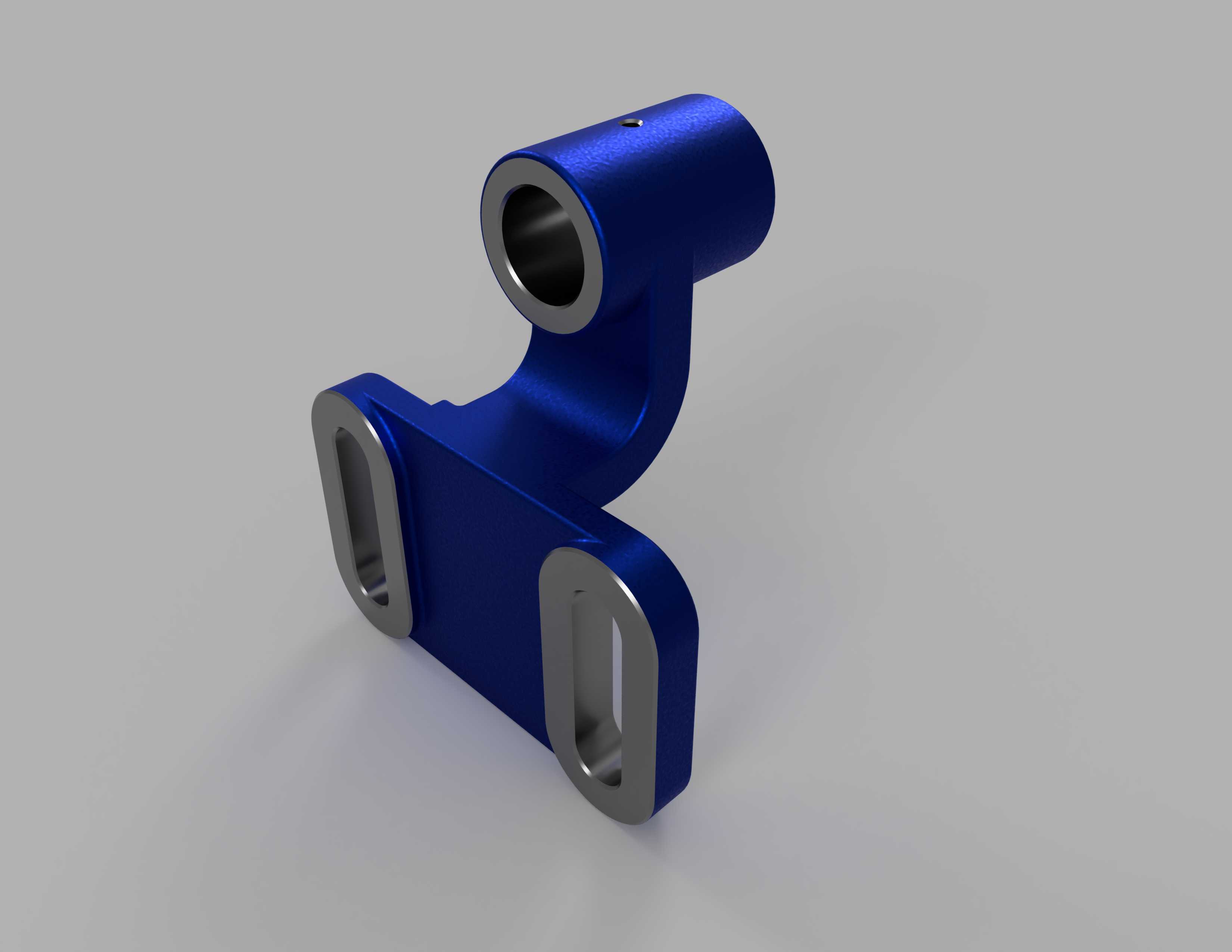

　　在轻工输送设备、小型自动化专机的悬臂传动布局里，这类弯臂结构的轴承支撑座是很常见的安装部件，它不需要和设备主安装面齐平布置，能把转轴的支撑位置抬离安装基准面一定高度，适配带轮、凸轮等需要避让周边结构的传动场景，很多半自动包装线的进料辊道、小型工装的旋转定位轴端，都会用到这类异形支撑结构来减少整体安装空间的占用。从功能上看，这个部件核心是为旋转轴提供稳定的径向支撑，上部的筒状安装孔是轴承的装配位，孔壁的加工精度直接决定轴承外圈的配合紧密度，孔侧预留的小螺纹孔是用来安装紧定螺钉的，装配时可以顶住轴承外圈的定位槽，避免设备运行过程中轴承出现轴向窜动，尤其是在带传动存在侧向拉力的工况下，这个紧定结构能大幅降低轴承跑外圈的故障概率。

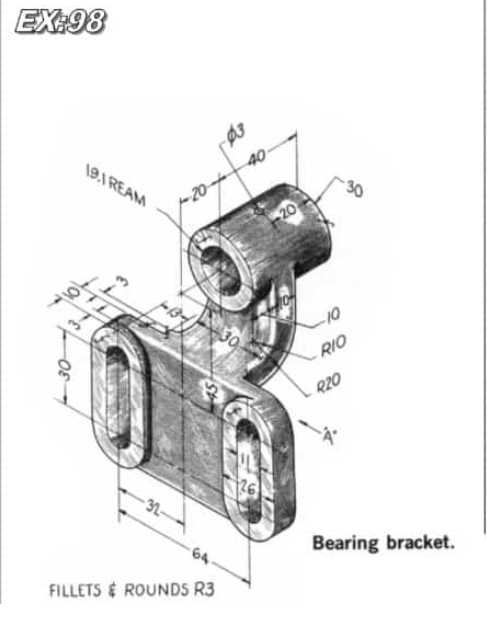

　　下部的两个长条形安装腰孔是整个部件和设备机架连接的固定位，腰孔的设计给安装调试留出了调整余量，现场装配时不需要在安装板上打高精度的定位孔，只需要根据转轴的实际同轴度需求微调支撑座的固定位置，就能快速完成轴系的对中调整，对于小批量设备的组装调试来说，这种结构能有效降低现场装配的难度，减少对安装面加工精度的依赖。设计这类弯臂支撑结构的时候，首先要核算上部轴承孔中心到下部安装面的垂直高度差，这个尺寸直接决定了转轴的抬升高度，要保证装配后转轴和下方安装面之间有足够的空间容纳传动件，同时还要控制弯臂段的壁厚，避免壁厚不足导致支撑刚性不够，运行时出现共振抖动。弯臂的过渡位置做了圆弧过渡处理，没有采用直角转接，

　　这是因为设备运行时轴系的振动会在直角位置产生应力集中，长期受交变载荷的话很容易在转角处出现疲劳裂纹，圆弧过渡能把应力均匀分散到整个弯臂段，提升部件的长期运行可靠性。从安装边界来看，这个支撑座的整体横向宽度由下部两个腰孔的中心距决定，选型时要确认安装板上的预留固定空间能覆盖两个腰孔的调节范围，上部筒状结构的外径要和周边的传动件、防护结构留出至少3mm以上的间隙，避免运行过程中出现运动干涉。上部轴承孔的内径尺寸要和所选轴承的外圈外径形成过渡配合，既不能过松导致轴承外圈随轴转动，也不能过紧造成装配时轴承外圈变形，影响轴承的旋转精度。实际应用中，这类支撑座常用来支撑小直径的光轴、凸轮轴或者带轮轴，在低速轻载的传动场景下优势很明显，

　　它不需要额外做转接支架，单个零件就能实现抬升支撑的功能，相比直筒式轴承座搭配转接块的方案，能减少装配零件数量，降低整体的装配累积误差。很多新手在建模这类零件的时候容易忽略腰孔的沉头深度，实际加工时固定螺栓的头部要完全沉入腰孔的沉台内，不能突出安装面，否则支撑座和安装板贴合的时候会出现间隙，导致支撑面倾斜，最终影响轴系的同轴度，运行时会出现轴承发热、转轴跳动超差的问题。另外上部轴承孔的端面要和孔轴线保持严格的垂直，这个端面是轴承外圈的轴向定位面，如果垂直度超差，轴承装配后会出现倾斜，直接导致转轴旋转时的径向跳动变大，不仅会产生异常噪音，还会大幅缩短轴承的使用寿命。弯臂部分的截面厚度要根据支撑的轴系负载来核算，一般轻载场景下壁厚取轴承孔直径的0.25到0.3倍就能满足刚性要求，如果是有冲击载荷的工况，还要适当加厚弯臂位置，或者在弯臂内侧增加加强筋结构，不过这个模型的应用场景偏向轻载传动，所以没有额外设计加强筋，整体结构更简洁，加工时的工艺性也更好，不管是采用机加工还是3D打印打样，都能快速制作出样件进行验证。
