立式带座轴承支撑机加工结构件

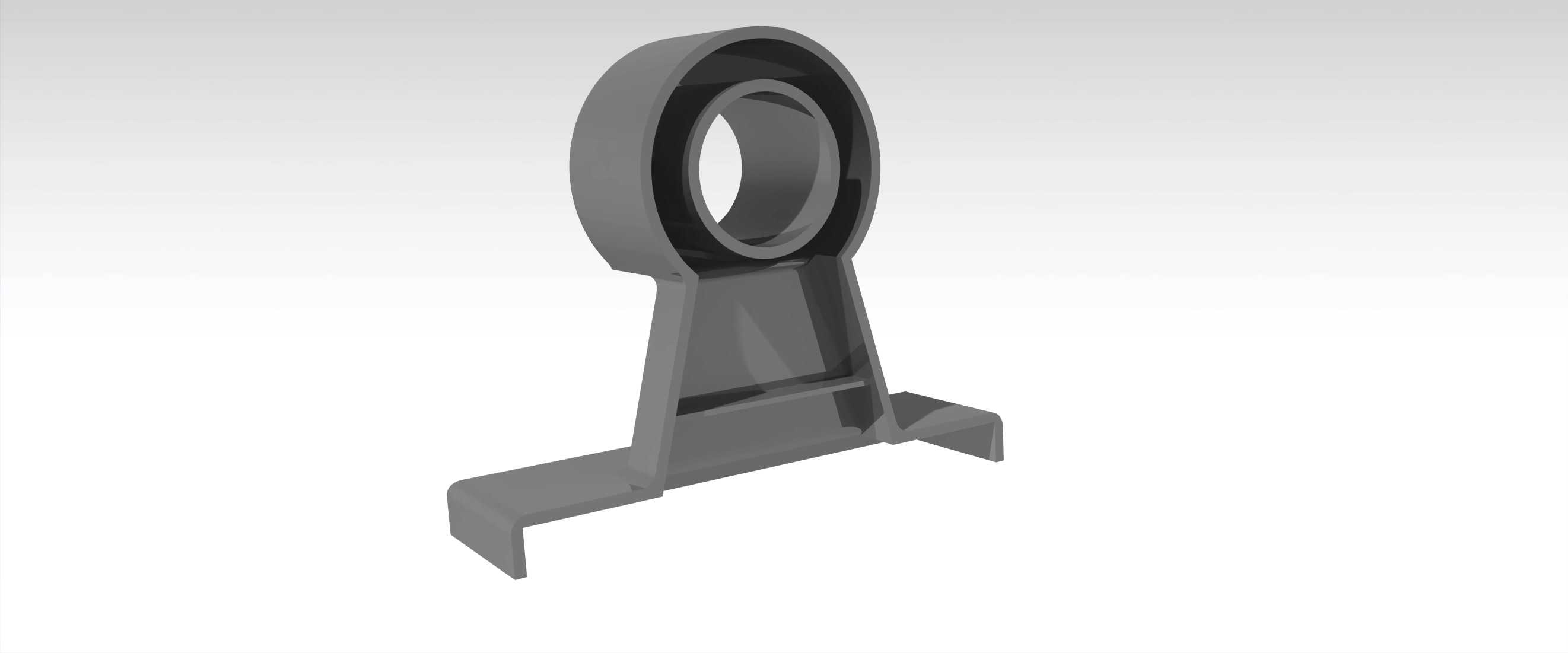

　　这款立式支撑结构件，核心功能是为滚动轴承提供稳定的安装定位载体，常见于中小型输送线、轻工包装设备、小型机床辅助传动单元的转轴支撑场景，也可适配非标自动化设备中需要固定轴承外圈、承受径向与小范围轴向载荷的工位。从结构设计逻辑来看，上部的环形轴承安装腔采用了与标准轴承外圈过盈配合的公差设计，腔体内壁预留了均匀的壁厚，既保证轴承压装后不会出现外圈蠕变，也避免壁厚过大带来的材料浪费与整机重量冗余。环形腔体与下部支撑立板采用圆弧过渡衔接，过渡区域做了等壁厚处理，规避了直角连接处的应力集中问题，在设备运行产生振动载荷时，不会出现衔接处应力开裂的失效情况。支撑立板采用了梯形变截面设计，靠近安装底座的位置截面宽度更大，

　　向上逐步收窄至环形腔体的衔接宽度，这种设计匹配了支撑结构的受力分布——越靠近固定底座，支撑需要承受的弯矩越大，加大截面宽度可以在不额外增加整体重量的前提下，提升结构的抗弯刚度，立板中部还设置了内凹的减重腔，减重腔的边缘同样做了圆角过渡，不会因为挖除材料造成局部应力突变。下部的两个安装支脚采用对称外伸设计，支脚底面为精加工安装基准面，平面度控制在合理的公差范围内，保证安装后整个支撑件的垂直度满足轴承运行要求，支脚上预留的安装孔位采用长圆孔设计，允许安装时在支脚延伸方向做小范围的位置调整，抵消机架加工时的孔位误差，降低现场装配的调校难度。从安装边界来看，两个支脚的外伸长度决定了安装时需要预留的横向空间，支脚底面到环形腔体中心的高度尺寸，

　　是配套传动系统时确定转轴中心高的核心参数，设计时需要和配套的带轮、链轮或者联轴器的安装尺寸做匹配，避免出现转轴中心和动力输出端不同轴的问题。环形腔体的内径尺寸完全适配对应型号的标准轴承外径，压装深度也和轴承外圈宽度匹配，保证轴承压装到位后，端面和腔体端面齐平，不会出现轴承轴向窜动的间隙。在实际应用场景中，这类支撑件往往成对使用，分别支撑转轴的两端，因此两个支撑件的中心高公差、安装面平面度需要保持一致，否则会造成转轴安装后出现别劲的情况，加速轴承磨损，甚至出现转轴弯曲变形的问题。设计时还考虑了加工工艺性，整个结构除了安装基准面、轴承安装腔内壁需要精加工之外，其余非配合面都可以采用铣削或者铸造后清砂的粗加工表面，降低加工成本，

　　同时所有的棱边都做了倒角处理，既避免装配时划伤操作人员，也去除了机加工产生的毛刺，防止毛刺脱落进入轴承内部造成轴承卡滞。在载荷适配方面，这种单立柱立式支撑结构更适合中等载荷、转速不超过每分钟1500转的传动场景，如果是重载或者高速工况，需要加大立板厚度或者增加加强筋结构，而这款结构的立板厚度和支脚尺寸，刚好匹配轻工设备、小型输送线的载荷需求，不会出现性能过剩的情况。另外，支脚的安装孔间距是和常见的铝型材机架、型钢焊接机架的安装孔位做了适配的，可以直接通过螺栓固定在标准规格的型材上，不需要额外做安装转接板，减少了装配时的零件数量，提升整机的装配效率。从建模逻辑来看，整个结构采用参数化设计思路，环形腔体的内径、中心高、支脚孔位都可以根据适配的轴承型号、安装需求做快速调整，不需要重构整体结构，方便系列化衍生设计，适配不同载荷、不同安装空间的使用需求。
