无辐条单轮代步骑行装置结构设计

　　这款无辐条结构的单轮骑行装置，跳出了传统单轮车中心轮毂加放射辐条的常规设计逻辑，把整个承载受力框架布置在轮圈内侧的环形空间里，从结构根源上解决了传统辐条轮受侧向冲击时易出现辐条松动、轮圈偏摆的问题，在休闲代步、特技骑行、窄空间通勤场景下都有独特的应用优势。从实际使用场景来看，这类单轮装置不需要额外的车架附属结构，整体占用空间远小于常规两轮自行车，在园区短途接驳、商圈休闲骑行、平衡技能训练场景中，使用者可以借助更小的回转半径完成灵活转向，甚至在狭窄的室内通道也能完成转向操作，不会像传统两轮车那样受轴距限制出现转向卡滞的问题。

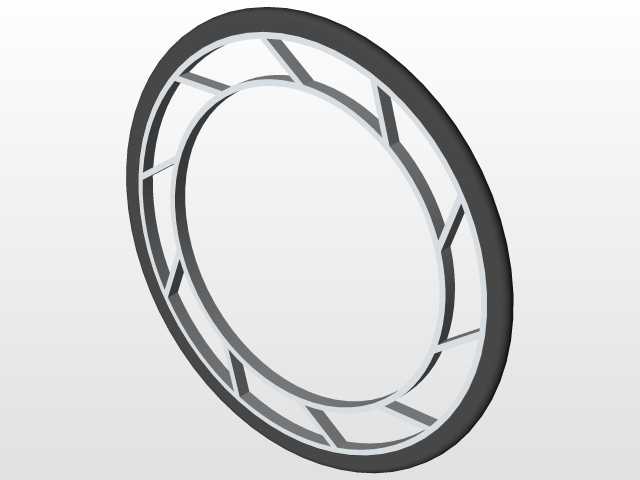

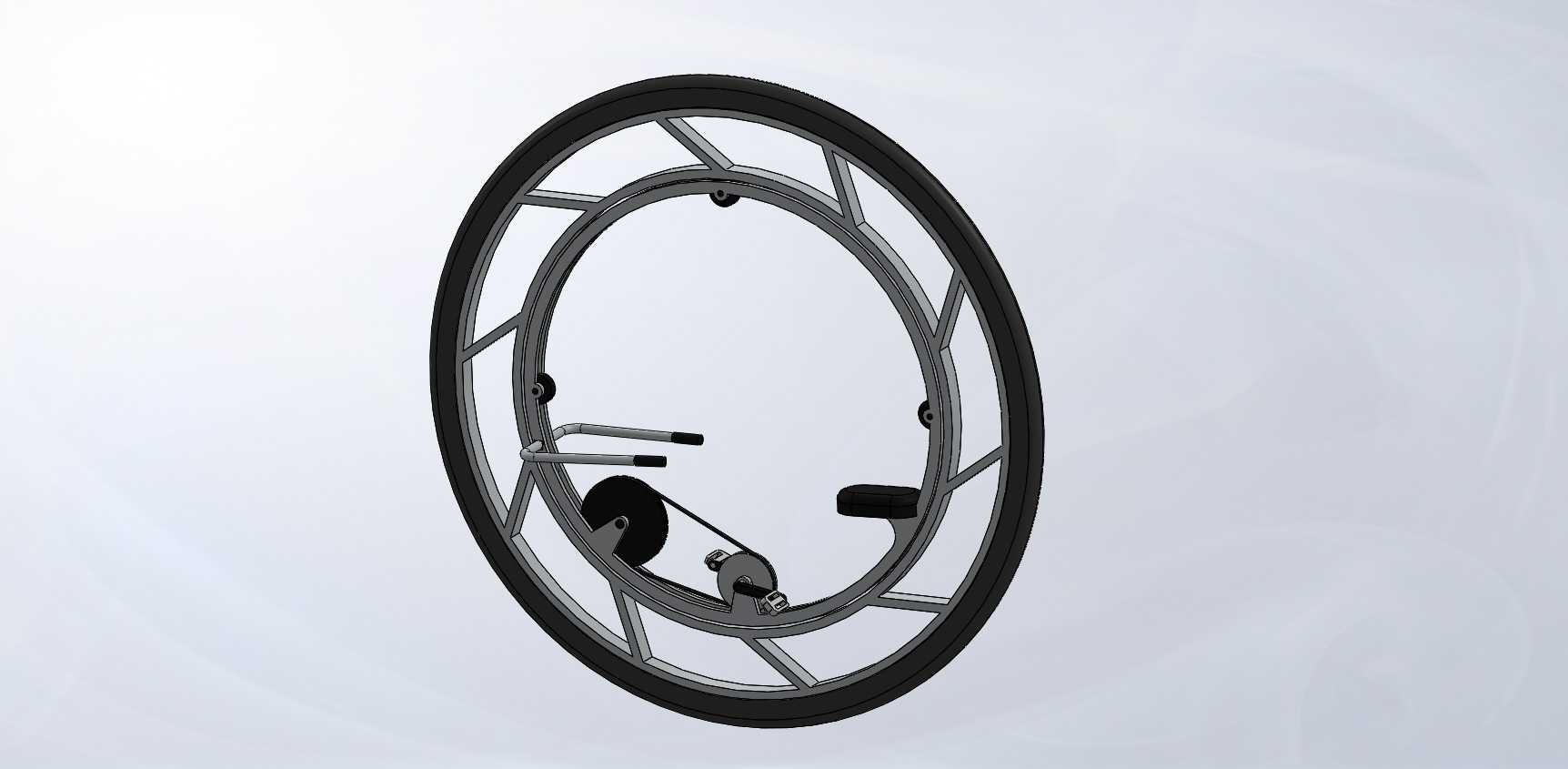

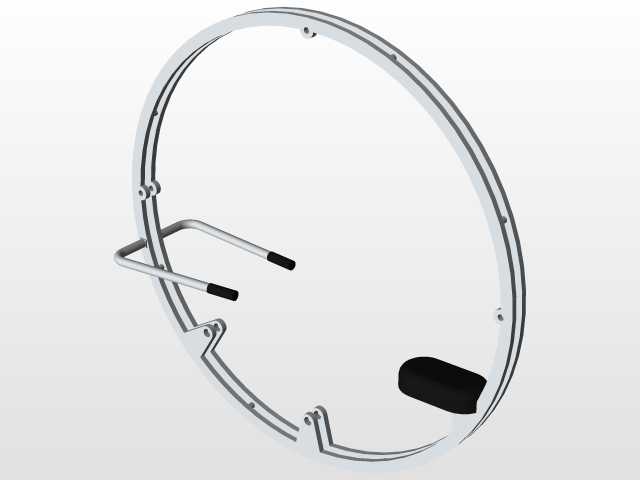

　　从功能特性上拆解，整个轮组的外圈直接采用标准充气轮胎结构，和常规自行车胎的安装接口保持一致，轮胎直接卡装在外侧环形轮辋上，轮辋内侧通过多组均匀分布的斜向支撑臂连接到内侧的环形承载架，支撑臂采用三角桁架式排布，每一组支撑都同时承担径向承载和侧向抗扭的作用，相比传统直拉辐条的受力形式，这种环形内侧的桁架结构能把路面传递的冲击载荷分散到整圈支撑臂上，不会出现单根辐条过载断裂的风险。内侧的环形承载架上直接集成了脚踏传动结构、站立支撑位和握持扶手，传动部分采用链传动结构，牙盘直接固定在承载架的单侧安装位，飞轮通过转接座固定在轮辋内侧的传动环上，不需要穿过轮体中心，完全避开了传统轮组中心轴的空间占用，使用者站在承载架下方的两个脚踏支撑位上，双手握持环形架上延伸出的扶手，通过踩踏脚踏带动链条传动，即可驱动整个轮辋连同外侧轮胎转动，实现向前行进。

　　从设计思路层面看，这款结构在初始建模阶段就优先考虑了受力路径的优化，传统单轮车的载荷是从使用者身体传递到中心轴，再通过辐条分散到轮圈，力的传递路径是从中心向外辐射，而这款结构的载荷是直接作用在轮圈内侧的环形架上，通过周向均匀布置的支撑臂把载荷传递到外侧轮辋，力的传递路径更短，支撑结构的受力更均匀。建模过程中需要重点控制几个安装边界尺寸：首先是外侧轮辋的外径，要匹配常用的20寸自行车充气轮胎，轮辋的胎圈座尺寸严格符合标准轮胎的安装公差，保证轮胎充气后不会出现滑转、脱圈的问题；其次是内侧环形承载架的内径，要预留出足够的踩踏空间，保证使用者在踩踏过程中脚踝不会和支撑臂、轮辋发生运动干涉，环形架的内侧净空需要满足成年人脚部活动的摆幅范围，同时扶手的安装高度要适配大多数使用者的站立握持姿态，扶手向外延伸的长度不能超出轮体的最大外径，避免转向时扶手剐蹭周边障碍物。

　　安装边界上，整个轮组没有额外的外凸安装轴，所有功能部件都集成在轮体的环形轮廓范围内，传动部分的链条张紧结构直接集成在承载架的安装槽内，张紧轮的位置可以通过长圆孔进行调节，不需要额外设计外置的张紧支架，既压缩了整体结构的占用空间，也能避免外置部件在骑行过程中受到磕碰损坏。支撑臂和轮辋、内侧承载架的连接位置都采用嵌入式安装定位，每一个连接点的安装面都做了贴合度匹配，保证装配后支撑臂不会出现装配应力，在承受冲击载荷时连接面不会出现相对滑移。站立支撑位的表面做了防滑纹理设计，支撑位的承重强度按照单人90kg的载荷进行校核，支撑臂的截面形状采用矩形空心截面，在保证结构强度的同时尽可能降低整体重量，不会因为采用环形桁架结构就导致整体重量超出常规单轮车的重量范围。

　　实际使用过程中，这种无中心轴的单轮结构重心更低，因为整个承载结构和使用者的站立位置都更贴近轮圈的下部，相比传统中心轴单轮车的重心高度降低了近10厘米，初学者在练习平衡时更容易掌控姿态，不容易出现侧翻。同时因为没有中心轴的遮挡，轮体内部的空间可以得到充分利用，后续如果要加装辅助轮、动力助力模块，都可以直接在内侧环形架上找到安装位置，不需要对主体结构进行大幅改动。在结构建模的细节处理上，所有支撑臂的连接处都做了圆弧过渡，避免应力集中导致的结构疲劳，轮辋和支撑臂的连接位置做了加厚处理，应对路面颠簸带来的冲击载荷，传动部分的飞轮和传动环的连接采用螺栓紧固的方式，方便后期维护时更换磨损的飞轮部件，不需要对整个轮辋进行更换。
