自行车碟刹制动圆盘转子结构设计

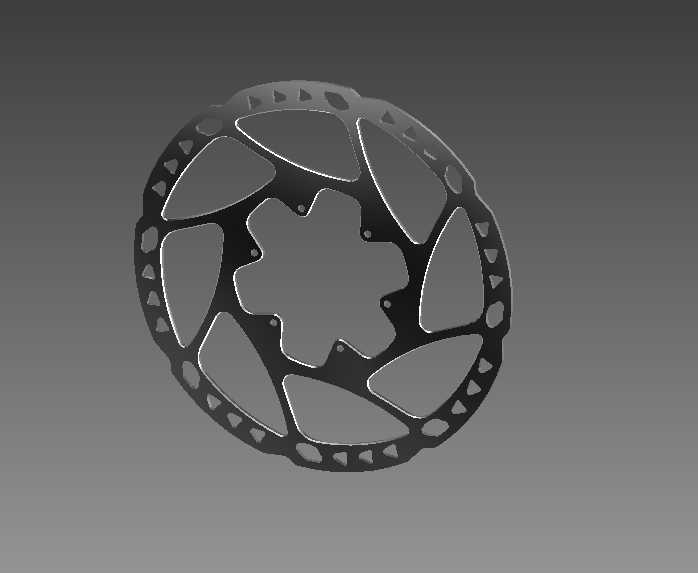

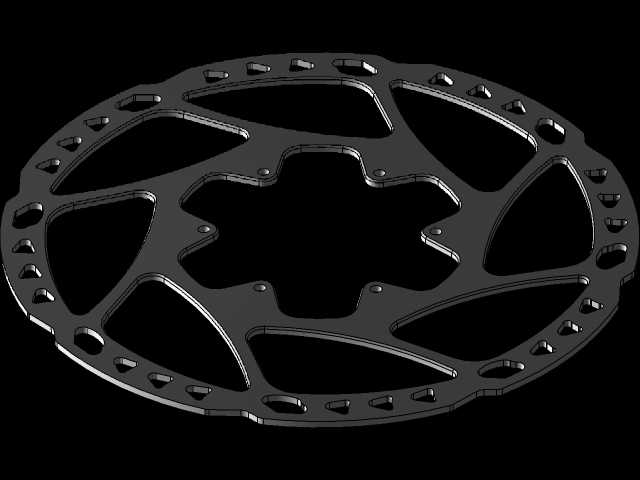

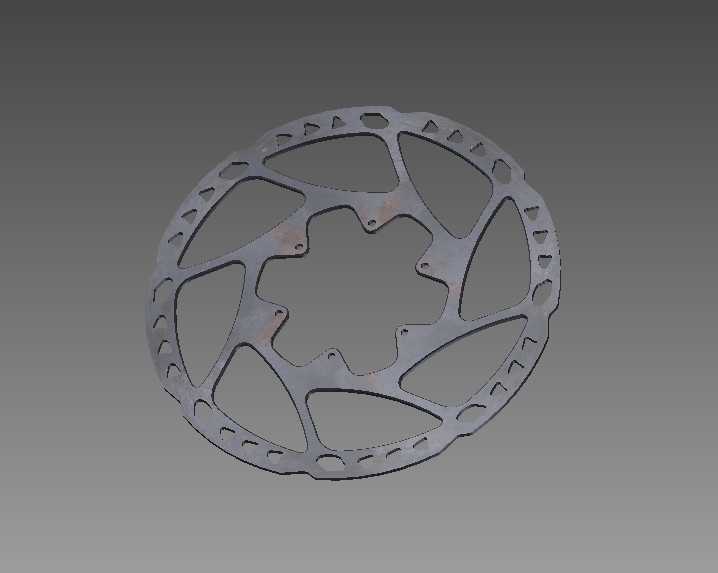

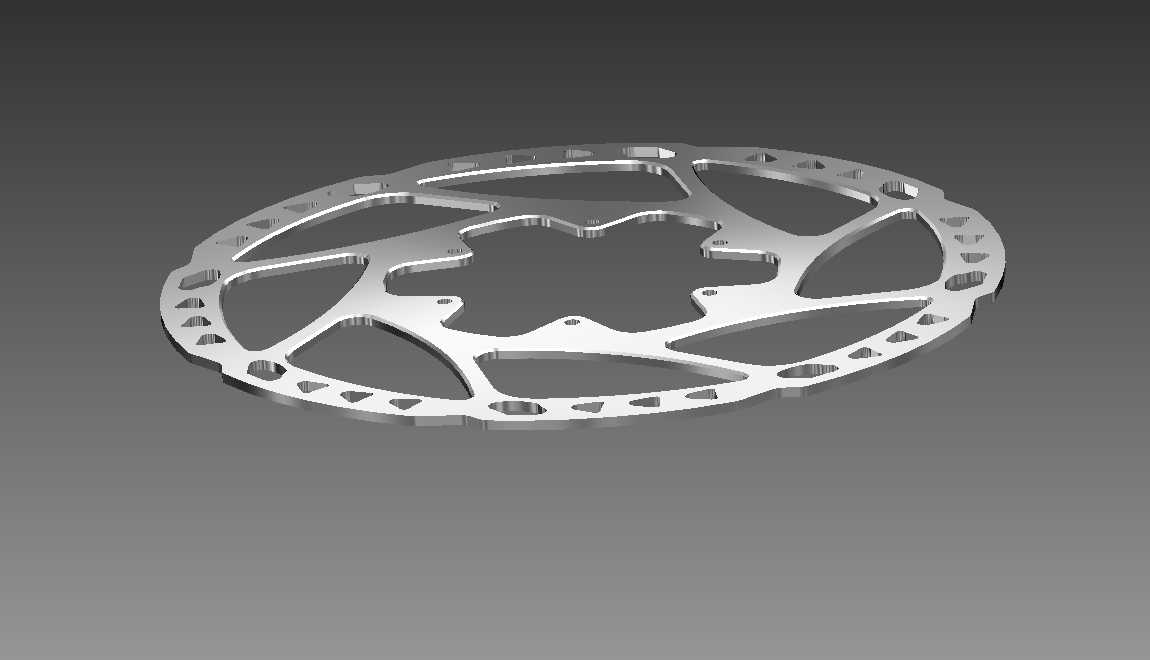

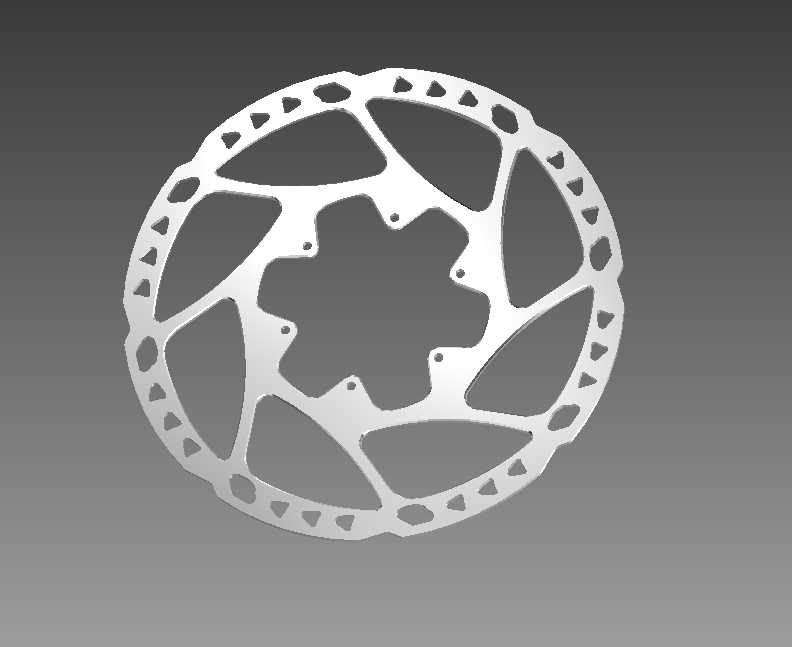

　　这款碟刹制动圆盘是轮式制动系统里的核心摩擦受力部件，目前在山地车、公路车以及轻型电动两轮车的制动系统中应用极为广泛，相比传统圈刹结构，它不受轮圈沾水、沾泥的工况影响，制动响应的线性度与极限工况下的制动力矩稳定性都有明显优势，尤其适合非铺装路面骑行、长距离下坡制动这类对制动可靠性要求高的使用场景。从结构设计逻辑来看，这款转子采用了中空镂空的辐条式布局，中心安装位采用花键式定位结构，能和花鼓的安装座完全贴合，避免制动过程中出现径向窜动，安装孔位的位置度公差控制在0.02mm以内，保证装配后盘面的端面跳动量处于合理区间，防止制动时出现蹭碟、制动力忽大忽小的问题。盘面的镂空结构并非单纯为了减重，每一处镂空的轮廓走向都经过受力仿真优化，

　　在保证盘面整体刚性的前提下，既能快速导出制动摩擦产生的热量，避免长时间制动导致的热衰减，也能在制动过程中刮除来令片表面附着的泥沙碎屑，减少摩擦副的异常磨损。外边缘均匀分布的散热缺口，能在车轮转动时带动空气流经盘面，进一步提升散热效率，同时这些缺口也能作为磨损观察位，方便日常维护时快速判断盘面的磨损余量。安装边界方面，中心花键的齿形参数匹配主流规格的山地车花鼓安装座，盘面外径适配160mm规格的夹器安装座，装配时只需保证盘面与夹器来令片的平行度误差在允许范围内，即可实现稳定的制动效果。盘面的厚度设计兼顾了摩擦磨损余量与整体重量，摩擦区域的平面度要求较高，避免制动时出现局部接触导致的制动力抖动，整体结构在满足制动强度要求的前提下，尽可能降低了旋转件的重量，减少车轮转动时的转动惯量，提升骑行时的轮组响应速度。
