长航时固定翼察打一体无人机结构设计

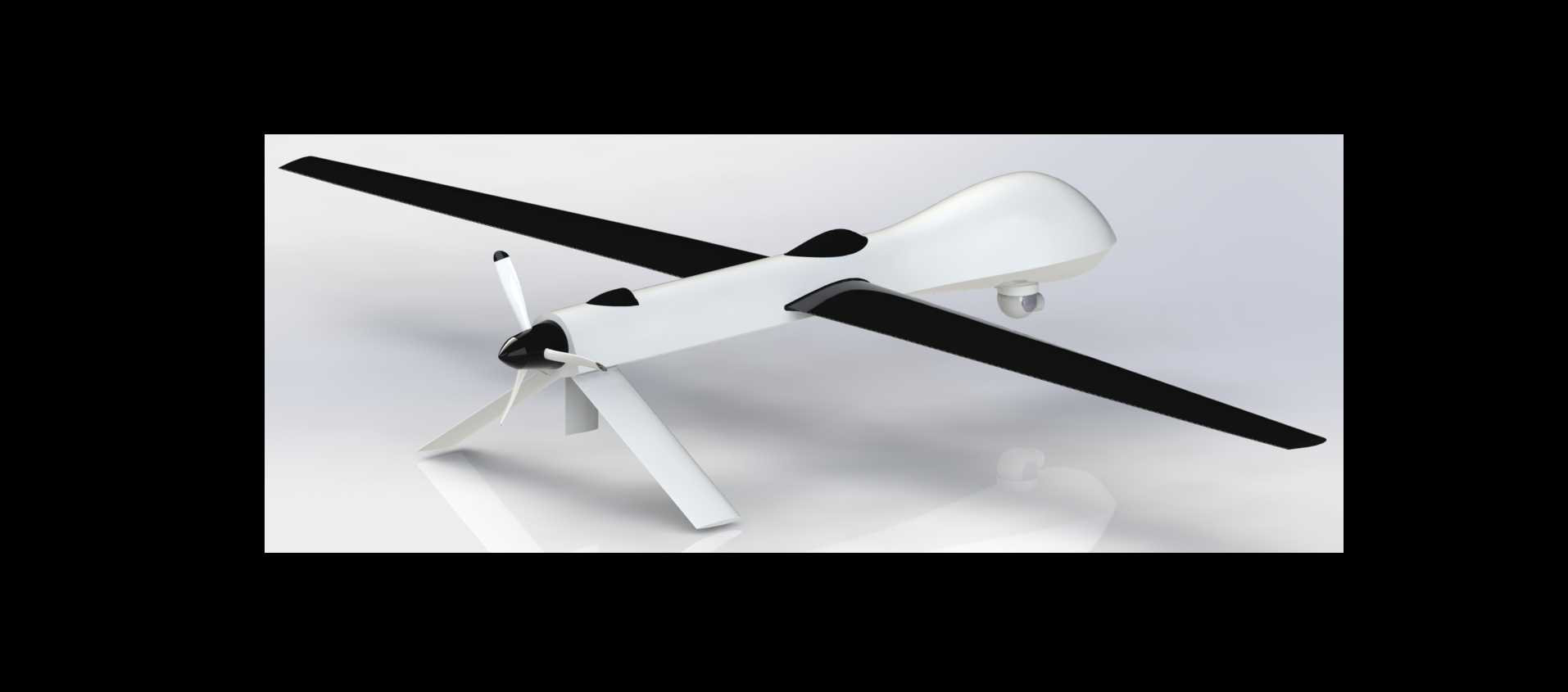

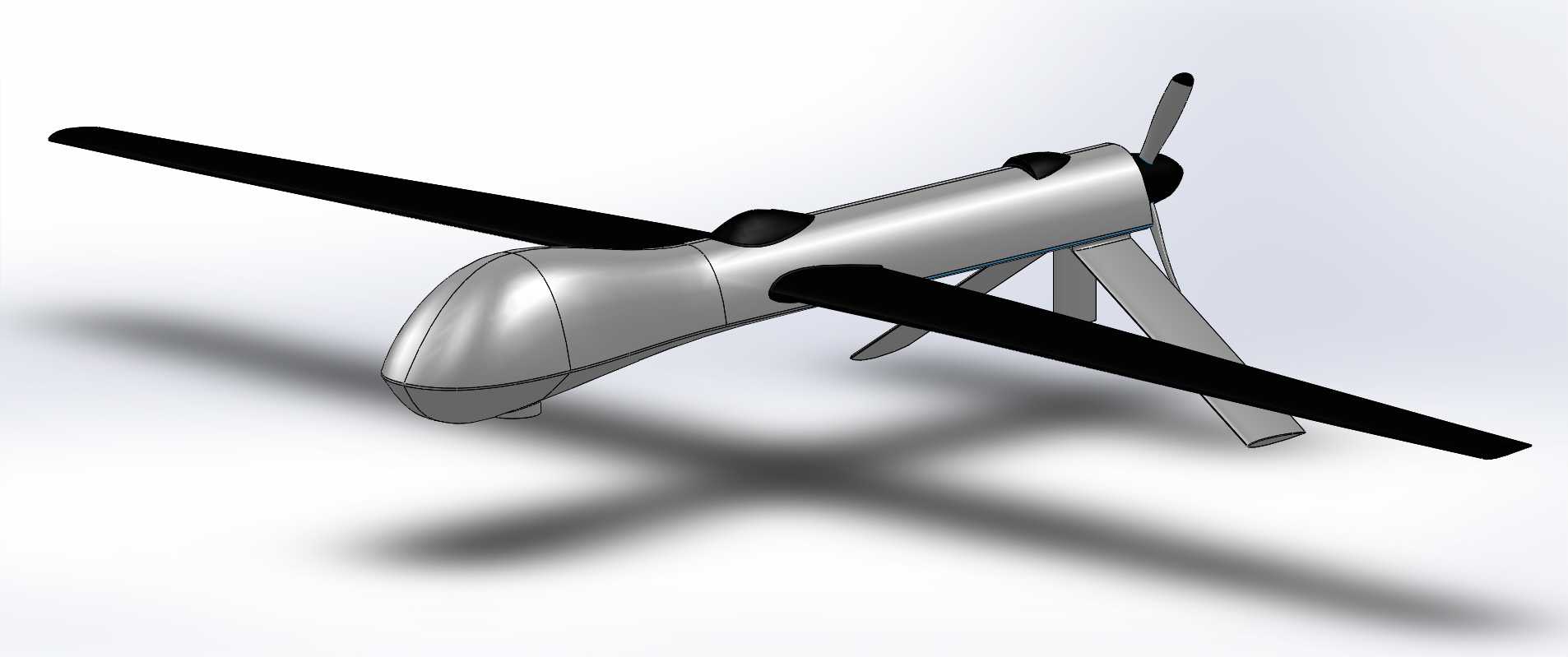

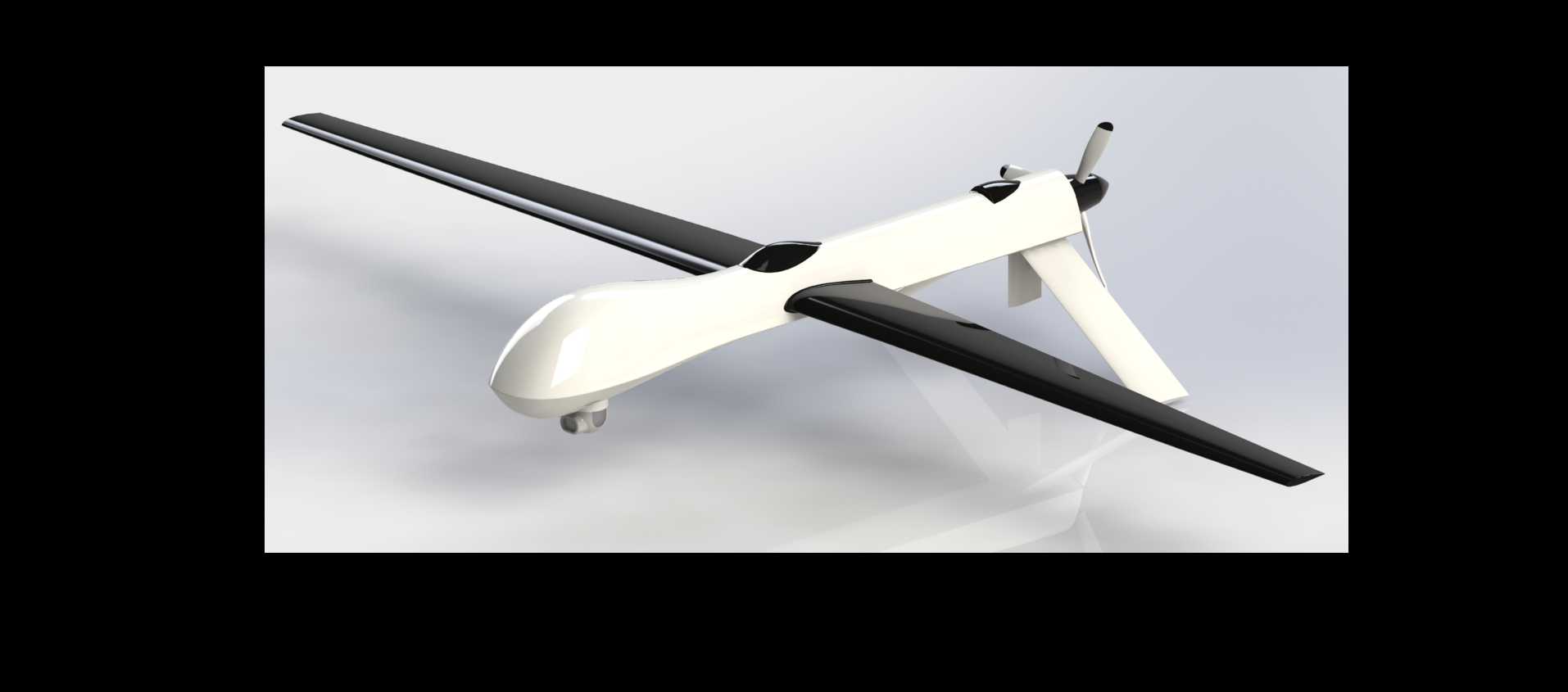

　　这款固定翼无人机的结构设计，首先围绕长航时任务的核心需求展开，常规大展弦比上单翼布局的选择，是在巡航升阻比、结构重量、任务载荷适配性之间做的工程平衡，机翼展弦比的设定参考同级别成熟机型的巡航效率参数，翼型选用低速高升阻比层流翼型，在0.6马赫以下的巡航速度区间内，能将诱导阻力控制在较低水平，同时兼顾低速起降阶段的升力表现，避免为了追求极端升阻比过度放大翼展，导致地面转运、机翼折叠收纳的难度提升。机身采用流线型纺锤体构型，机头段预留了光电侦察载荷的安装舱位，内部空间按照模块化思路划分，前舱为航电与任务载荷舱，中段为燃油舱与飞控设备舱，后段为动力舱与尾撑连接结构，各舱段之间设置快卸检修口，方便地勤人员在野外作业场景下快速更换故障模块、

　　调整任务载荷配置。尾翼采用倒V尾布局，相比常规平尾加垂尾的构型，能有效减少尾翼结构的浸润面积，降低巡航阶段的摩擦阻力，同时尾撑杆从机翼后缘延伸至尾翼，避开了螺旋桨滑流的直接干扰区域，提升飞行过程中舵面操控的响应精度，尾翼舵面的偏转角度范围经过反复校核，兼顾低速大迎角飞行时的航向稳定性、以及高速巡航阶段的配平效率，避免出现舵面权限不足导致的操控边界受限问题。动力系统布置在机身尾部，采用活塞发动机搭配推进式螺旋桨的方案，这种布局能让机头位置完全留给光电侦察设备，避免螺旋桨滑流对光电吊舱的观测视野造成遮挡，同时推进式布局的发动机排气方向向后，能降低机身正面的红外特征信号，提升任务执行过程中的隐蔽性，发动机安装架采用减震阻尼结构，

　　与机身主承力框柔性连接，减少发动机运转过程中的振动传递到机身航电舱，避免振动影响精密侦察设备的成像精度。起落架采用后三点式不可收放构型，这种设计虽然会小幅增加巡航阶段的寄生阻力，但能大幅降低起落架系统的结构重量与机械复杂度，适合在前线简易跑道、甚至平整硬质野外场地起降，降低对起降保障条件的要求，主起落架的轮距经过优化，在侧风起降、地面滑行阶段能提供足够的侧向稳定性，避免出现侧翻风险，尾轮设置转向联动机构，与方向舵舵机同步动作，提升地面滑行阶段的转向操控精度。在结构强度设计层面，机翼主承力梁采用碳纤维复合材料铺层设计，翼根位置的连接接头做了局部加强，能承受巡航阶段的气动弯矩、以及低空突防阶段的紊流载荷，机身蒙皮采用夹层结构，

　　在保证结构刚度的前提下尽可能降低结构重量，提升有效载荷占比。从实际应用场景来看，这款无人机可承担前线战术侦察、边境巡逻、目标指示、低烈度冲突下的精确打击任务，机翼下预留的挂点接口可根据任务需求挂载小型侦察吊舱、精确制导弹药，不同任务构型下的重心变化范围在飞控系统的配平裕度之内，无需额外调整配重即可完成构型切换。设计过程中对全机的气动焦点与重心位置做了多轮迭代匹配，保证在全燃油状态、任务载荷挂载状态、燃油耗尽状态下，全机静稳定度都保持在合理区间，既不会因为静稳定度过高导致舵面操控响应迟钝，也不会因为静稳定度过低增加飞控系统的增稳负担，降低飞控系统故障导致的飞行风险。机身表面的光电窗口做了镀膜处理，减少气动加热对窗口玻璃的影响，同时避免光线反射暴露自身位置，天线全部采用内嵌式布置，贴装在机身蒙皮内侧，避免外置天线带来的额外阻力与雷达反射信号。
